Система зажигания двигателя УД2-М1

Система зажигания двигателя УД2-М1

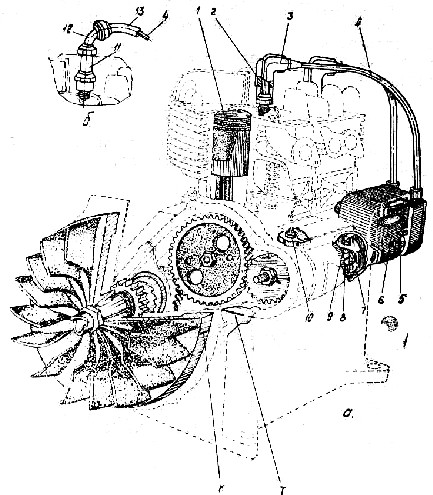

Рис. 10. Система зажигания:

1 — поршень;

2 — свеча зажигания;

3 — помехоподавительный наконечник;

4 — токоподводящие провода;

5 — кнопка магнето;

6 — магнето;

7 — муфта промежуточная;

8 — муфта ведущая;

9 — автомат опережения зажигания магнето;

10 — стопорный винт;

11 — свеча зажигания экранированная;

12 — угольник экранирующий;

13 — экран провода.

Система зажигания состоит из магнето высокого напряжения 6 (М68Б1), свечей 2 и токоподводящих проводов 4 (рис. 10). Система зажигания обеспечивает воспламенение рабочей смеси в цилиндрах двигателя.

Магнето двигателя УД2-М1

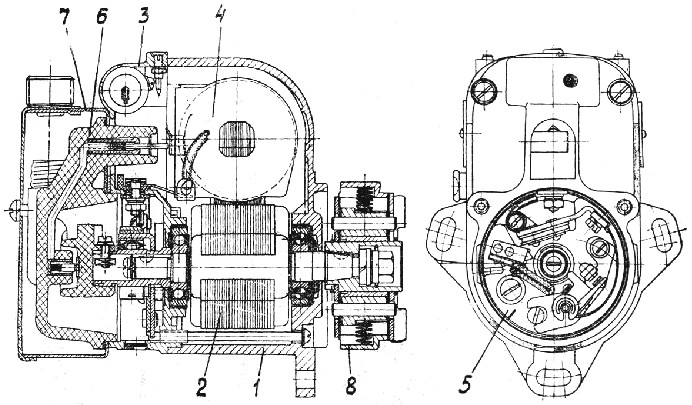

Рис. 11. Магнето М68 Б1:

1 — корпус;

2 — ротор;

3 — крышка;

4 — трансформатор;

5 — пластина прерывателя;

6 — распределитель;

7 — экран;

8 — автомат опережения зажигания.

Магнето 6 имеет фланцевое крепление и устанавливается на картере. Валик магнето получает вращение от валика регулятора через ведущую муфту магнето и промежуточную муфту.

Конструктивно магнето М 68Б1 (рис. 11) состоит из следующих основных узлов:

1. Корпус.

2. Ротор.

3. Крышка.

4. Трансформатор.

5. Пластина прерывателя.

6. Распределитель.

7. Экран.

8. Автомат опережения зажигания.

1. Корпус служит для монтажа основных узлов магнето. Корпус отлит из цинкового сплава, в нём залиты полюсные башмаки. С внутренней стороны имеется расточка, в которую запрессовывается наружное кольцо шарикоподшипника. На корпусе смонтирована кнопка выключения зажигания.

2. Ротор предназначен (при его вращении) для изменения величины магнитного потока, проходящего через сердечник трансформатора. Ротор состоит из валика и пакета ламелей, напрессованных на магнит. Вал и магнит с ламелями скреплены заливкой - цинковым сплавом. На валу ротора имеется конус для посадки автомата опережения зажигания или соединительной муфты.

3. Крышка предназначена для монтажа узлов и деталей, отливается из цинкового сплава. В крышке имеется расточка, в которую запрессовывается наружное кольцо шарикоподшипника. К крышке монтируется пластина прерывателя, конденсатор, контактная пластина низкого напряжения, разрядник. В крышке имеются вентиляционные отверстия.

4. Трансформатор предназначен для создания ЭДС при вращении ротора магнето. Трансформатор состоит из сердечника, собранного из отдельных пластин электротехнической стали, а также первичной и вторичной обмоток. С торцов трансформатор защищен гетинаксовыми щеками, на которых укреплена соединительная пластина. К соединительной пластине припаивается конец первичной обмотки и начало вторичной обмотки. Вывод вторичной обмотки через контактный штифт соединяется с центральной клеммой распределителя. Ток высокого напряжения при помощи бегунка и боковых электродов распределителя распределяется по свечам цилиндров двигателя.

5. Пластина прерывателя служит для монтажа рычага прерывателя, стойки контактной и фильца для смазки кулачка.

6. Распределитель предназначен для распределения тока высокого напряжения по свечам цилиндров двигателя. Распределитель изготовлен из карболита и имеет два рабочих электрода. Электроды занумерованы в порядке чередования искр.

7. Экран является радиопомехозащитным устройством

8. Автомат опережения зажигания предназначен для создания опережения зажигания в процессе работы двигателя. Автомат изменяет положение валика магнето относительно муфты привода, поворачивая валик магнето на угол 17^о при частоте вращения коленчатого вала, превышающем 2000 об/мин. Поэтому угол опережения зажигания при нормальной частоте вращения коленчатого вала двигателя будет на 17^о больше, чем угол опережения зажигания, установленный при сборке двигателя (3 – 9^о до верхней мёртвой точки). На двигателях для основного заказчика устанавливается экранированная система зажигания.
