РАСЧЕТ СЕРДЦЕВИНЫ РАДИАТОРА ДВИГАТЕЛЯ ЗИЛ-130

РАСЧЕТ СЕРДЦЕВИНЫ РАДИАТОРА ДВИГАТЕЛЯ ЗИЛ-130

Для выбранной конструкции сердцевины были получены уравнения, по которым может быть определена площадь поверхности охлаждения в зависимости от основных размеров элементов сердцевины.

Площадь поверхности охлаждения трубок

Максимальная мощность двигателя ЗИЛ-130 равна 150 л. с., следовательно, удельная поверхность охлаждения радиатора составляет 0,15 м2/л.с. Сопоставляя эту величину с удельными поверхностями охлаждения радиаторов автомобилей, аналогичных по грузоподъемности автомобилю ЗИЛ-130 (табл. 23), можно признать поверхность охлаждения его радиатора достаточной.

Для предварительного расчета теплорассеивающей способности радиатора было принято, что производительность вентилятора в условиях подкапотного пространства автомобиля ЗИЛ-130 будет такой же, как и на автомобиле ЗИЛ-164. На рис. 95 показана зависимость производительности двух вентиляторов с различными углами установки лопастей системы охлаждения двигателя ЗИЛ-164 от частоты вращения коленчатого вала. На основании этих зависимостей для расчета теплорассеивающей способности радиатора ЗИЛ-130 расход воздуха Gв через него при п = 2000 об/мин был принят равным 1,8 м3/с (2,12 кг/с).

Расход охлаждающей жидкости Сж приняли равным 180 л/мин.

По экспериментальным данным количество тепла, передаваемое двигателем ЗИЛ-130 охлаждающей жидкости при работе по внешней характеристике с частотой вращения коленчатого вала 2000 об/мин, равно 60 000 ккал/ч. Следовательно, расчетное значение Q должно обеспечивать нормальный тепловой режим двигателя. Однако, учитывая ряд допущений, принятых при расчете, окончательную оценку работоспособности системы охлаждения двигателя ЗИЛ-130, можно было дать только после специальных испытаний.

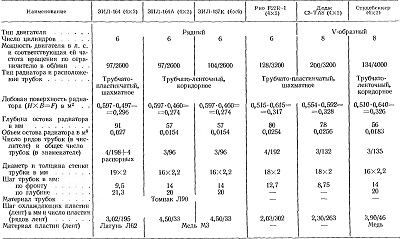

23. Поверхности охлаждения радиаторов грузовых автомобилей

Наименование	ЗИЛ-164 (4X2)	ЗИЛ-164А (4X2)	ЗИЛ-157К (6X6)	Рио F22R-1 (4X2)	Додж СЗ-ТА8 (4X2)	Студебеккер (4X2)
Площадь поверхности охлаждения трубок S_xp в м²	4,96	2,30	2,30	3,46	2,87	2,37
Площадь поверхности охлаждения пластин (лент) 5_Л в м²	14,70	13,20	13,20	18,75	19,45	18,86
Суммарная площадь поверхности охлаждения S_cyM в м²	19,66	15,50	15,50	22,21	22,32	21,23
Масса радиатора в кг	23,0	18,5	18,5	23,6	23,6	—
Емкость радиатора в л . .	8,0	7,6	7,6	—	—	—
Вентилятор: число лопастей ....	6	6	6	4	4
угол установки лопастей	30°	38°	38°
диаметр в мм . . .	485	485	485	480	515	—
Передаточное число привода вентилятора	1,17	1,17	1,17	_		__
Вылет лопасти из кожуха в мм	9	41	41	_		_
Зазор между концом лопасти и кожухом в мм . .	27,5	27,5	27,5	22	30	_
Поверхность охлаждения, приходящаяся на 1 л. с. мощности двигателя, в м²: трубок ......	0,0512	0,0237	0,0221	0,0270	0,0144	0,0177
пластин (лент) . .	0,147	0,136	0,127	0,146	0,097	0,141
радиатора	0,203	0,160	0,145	0,174	0,111	0,159
Внутренний диаметр патрубков радиатора в мм: подводящего .....	34	-34	34	42	43
отводящего	35	35	35	47	37	—
Площадь проходного сечения окон облицовки радиатора в м²	0,178	0,178	0,178
