Штанга толкателя двигателя ЗИЛ-130





 В двигателе ЗИЛ-130 штанга толкателя стальная с раскатанной головкой. Верхний конец штанги, упирающийся в регулировочный винт, выполнен радиусом 6 мм, нижний конец ее имеет большую площадь опоры и его радиус равен 20 мм. Длина штанги 324,7 мм, диаметр ее 8 мм. При таком соот-

ношении диаметра и длины штанга является следующим после клапанной пружины и коромысла нежестким элементом привода клапана.

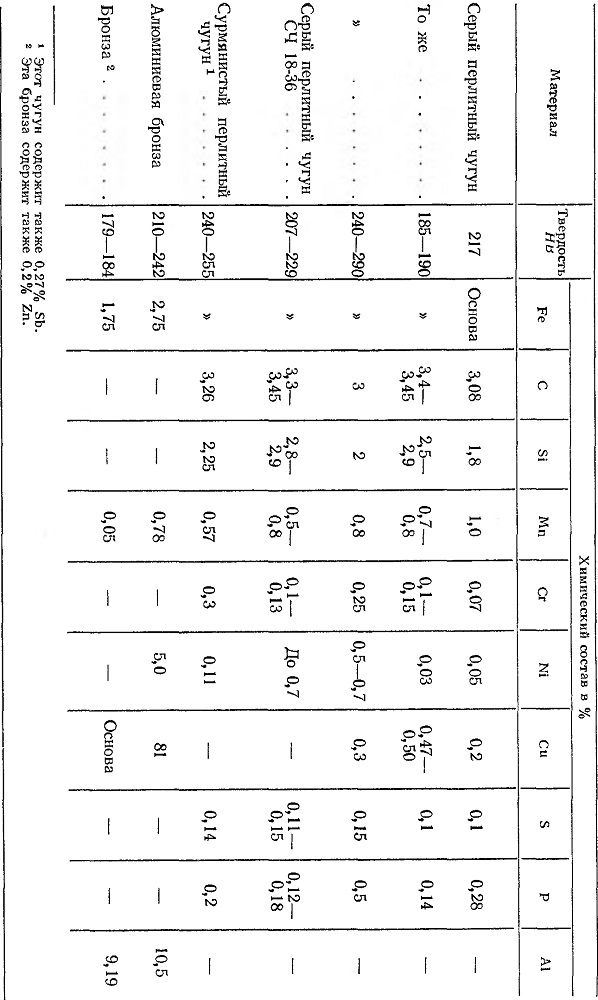

16. Материалы для изготовления направляющих втулок клапанов
