Применение камней в карманных и наручных часах


В часовом механизме, где твердость трущихся частей имеет первостепенное значение, применяют материалы с наименьшим коэффициентом трения, высокой твердостью и сопротивлением износу, обладающие большой физической и химической устойчивостью.

Такими материалами являются естественные и искусственные рубин, сапфир, агат, гранат и др. Из них изготовляют камни для часов К

Часовые камни бывают (рис. 69):

1) сквозные—применяют как подшипники для осей колес;

2) накладные—применяют как подпятники для концов осей баланса;

3) эллипс (рис. 70) — штифт для передачи импульса;

4) балансовые—подшипники для концов оси баланса, те же сквозные камни, но с другой формой отверстия;

5) палеты (рис. 71)—для передачи импульса от зубьев анкерного колеса на вилку.



1 Часовые камни были впервые применены в 1704 г. в виде рубиновых подшипников—сквозные камни. Наиболее широкое применение часовые кам-4ни получили с 1850—1855 гг.

Сквозные камни (рис. 69, А, Б и В) — это цилиндрики с плоским основанием (или с одним выпуклым основанием) и сквозным отверстием в центре. Они бывают плоскими, плоско-выпуклыми и вогнуто-выпуклыми. По характеру и форме отверстий сквозные камни разделяют на ангренажные с закругленным цилиндрическим отверстием (рис. 69, Л и В) и балансовые с овальным отверстием (рис. 69, Б).

Камни должны обладать очень большой точностью. Допуск по наружному диаметру и высоте равен 0,01—0,02 мм, допуск по диаметру отверстия исчисляется несколькими микронами (1 микрон=0,001 мм). Процесс, изготовления камней очень трудоемкий и осуществляется за 30—35 операций.

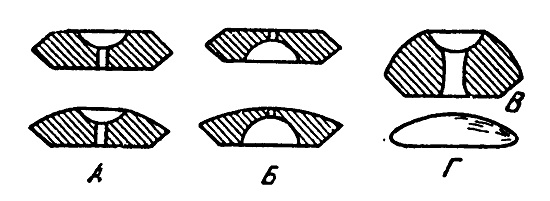

Рис. 69. Разновидности часовых камней- А—сквозные; Б—сквозные балансовые; В—сквозной для оси центрального колеса; Г —накладной

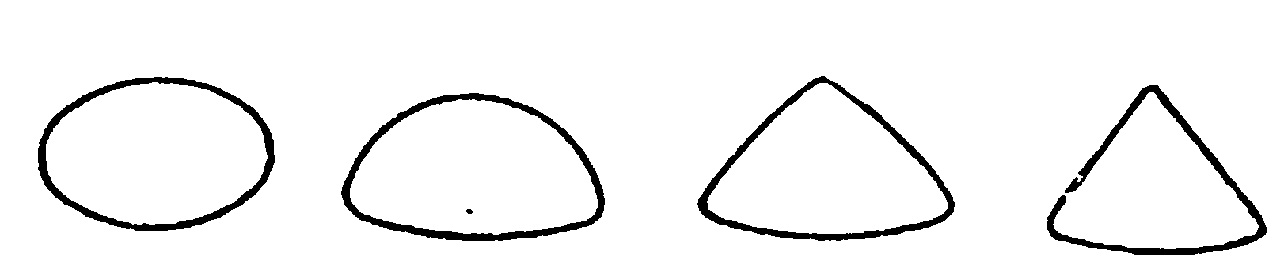

Рис. 70. Формы эллипса

Накладные камня имеют форму малых по высоте цилиндриков; одно оснозание -цилиндрика плоское, другое выпуклое — шаровидной формы (рис. 69, Г). Особенно тщательно полируют плоскую рабочую часть. Накладные камни не имеют отверстий.

Эллипс; (рис. 70) имеет форму призмы или цилиндрика со срезанным сегментом. Рабочей частью являются тщательно отполированные стороны цилиндра.

Палеты (рис. 71)—камни, имеющие форму прямоугольной призмы с отполированными скошенными с одной стороны, под разными углами, боковыми гранями. Палеты бывают входные и выходные. Палеты имеют плоскость покоя—боковая грань и плоскость импульса — скошенная грань.

Контроль камней, особенно сквозных, производят под микроскопом с 35-кратным увеличением.

Часовые камни, как подшипники, могут быть запрессованы непосредственно в платины-мосты или в специальные латунные орравы — бушоны (шатоны), которые запрессовываются или закрепляются в платины винтами (рис. 72, А).

Часто в результате ударов, сотрясений или долгой работы камни трескаются. Такие камни должны быть заменены новыми. Для этого деревянную палочку с плоским концом, размер которого равен размеру камня, устанавливают с обратной стороны платины и осторожно легким усилием выдавливают камень из гнезда.

После удаления камня раскрывают оправу специальным инструментом. Инструмент входят в гнездо к при помощи винта разводят его губки так, чтобы они плотно прилегали к стенке гнезда.

Выправлять оправу можно также на универсальном токарном станке. Это надо делать осторожно, чтобы не продавить основание оправы.

При подборе нового камня необходимо:

1. Чтобы подобранный камень имел нужный диаметр, чтобы он не был сильно зажат и не шатался в оправе или в платине. Внешний диаметр камня должен быть больше диаметра отверстая на

0,01 мм. Для облегчения запрессовки камень, со стороны которой он будет запрессован, должен иметь
правильную закругленную форму

края и хорошую полировку.
2. Толщина камня должна быть такой, чтобы он не выступал из платины, а при необходимости мог быть «утоплен» в своем гнезде.

3. Отверстие камня должно- быть тщательно отполировано и иметь правильную цилиндрическую форму. Боковой зазор не должен превышать следующих размеров: 1 в сквозном камне баланса 0,008—0,01 мм; в вилке—0,006—0,007 мм; в анкерном колесе 0,008—0,01 мм; в остальных колесах до 0,02 мм.

Подобрав камень, закрепляют шатон или запрессовывают его непосредственно в платину. Оправу закрывают вручную специальным инструментом или на универсальном токарном станке. Запрессовка камня2 непосредственно в платины производится только с внутренней стороны платины или моста. Гнездо в платине подгоняют по величине подобранного камня при помощи специального пуансона. Камень запрессовывают в уровень платины или моста ручным прессом и пуансоном с хорошо отполированной плоскостью.

1 Эти размеры бокового зазора соответствуют определенному типу часов, так как каждый тип часов имеет свои допуски.
2 Запрессовка камней — новый способ крепления, который вполне себя оправдал, он применяется па заводах.

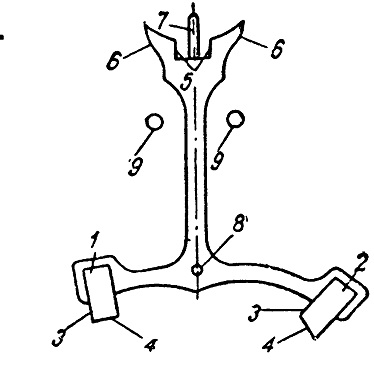

Рис. 71. Вилка с палетами: 1—входная палета; 2—выходная палета; 3—плоскость покоя; 4—плоскость импульса; 5—вырез вилки; 6—рожки; 7— копье; 8—ось вилки; 9—ограничительные штифты

Накладной камень очень часто изнашивается в месте его соприкосновения с пяткой оси баланса, образуя незначительные углубления, нарушающие нормальную работу баланса. Такой камень необходимо сменить. Удаление, подбор и закрепление накладного камня производятся так же, как и смена сквозных камней.

При закреплении нового накладного камня надо следить, чтобы он не касался сквозного камня баланса (рис. 72, Б), так

как зазор между камнями способствует удержанию масла и его распределению по всей длине конца оси баланса. Накладной камень и его накладку надо надежно закрепить. Накладки из стали вместо камня не рекомендуется ставить, ибо они увеличивают трение.

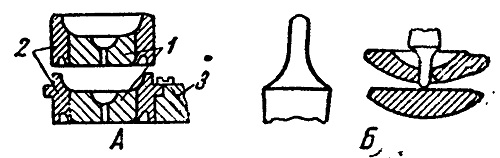

Рис. 72. А—способы крепления шатонов: 1—камень; 2—бушон; 3—платина; Б—схема расположения конца оси баланса, сквозного и накладного камней
