ЧАСЫ «ПОБЕДА», «ЗВЕЗДА», «САЛЮТ»
ИЗМЕНЕНИЯ УГЛОВ ПРИТЯЖКИ ПРИ ОСВОБОЖДЕНИИ ВИЛКИ ЧАСОВ
Если из положений, изображенных на фиг. 29 и 30, выводить вилку,
поворачивая ее на угол покоя А, то плоскости покоя палет также
повернутся на угол покоя, причем на входной палете угол притяжки будет
увеличиваться в процессе освобождения палеты из-под зуба колеса, а на
выходной палете уменьшаться.
На фиг. 34 показаны два положения зуба колеса на входной палете. В
положении а острие зуба лежит на палете,
хвост вилки — у ограничительного штифта; А — угол полного покоя, Б —
угол притяжки.
В положении б вилка повернута по стрелке на угол А
так, что острие зуба находится на переднем ребре. При этом палета вместе
с вилкой также повернулась на угол А, что вызвало увеличение угла
притяжки, который теперь равен: Б1 = Б + А. На фиг. 35 показаны два
положения зуба колеса на выходной палете. В положении а острие зуба
лежит на палете, хвост вилки — у ограничительного штифта; А — угол
полного покоя, Б — угол притяжки.
В положении б вилка повернута на угол А так, что острие зуба находится
на переднем ребре. При этом палета повернулась также на угол А, что
привело к уменьшению угла притяжки, который в положении б- равен Б1 =
Б—А.

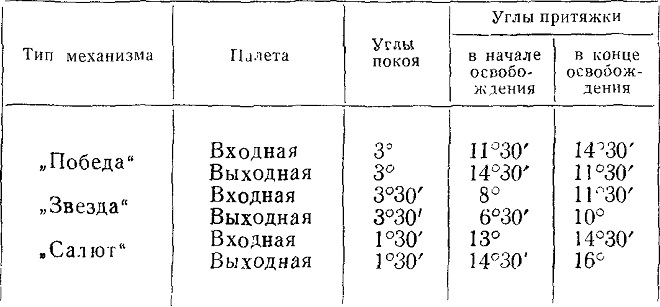

Приведем в качестве примера углы притяжки и покоя механизмов часов «Победа», «Звезда» и «Салют» (табл. 2).
Таблица 2
Как видно из таблицы, разность углов притяжки в начале и в конце освобождения равна углу покоя.

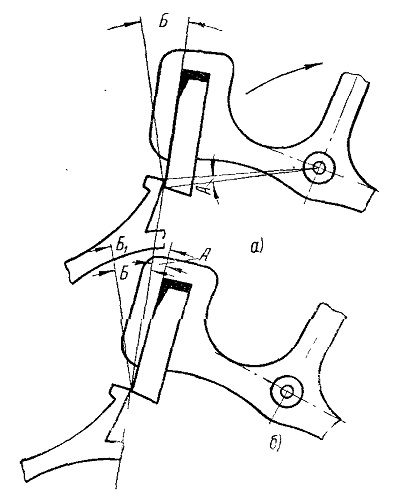

Фиг. 34. Изменение угла притяжки на входной палете в процессе освобождения.

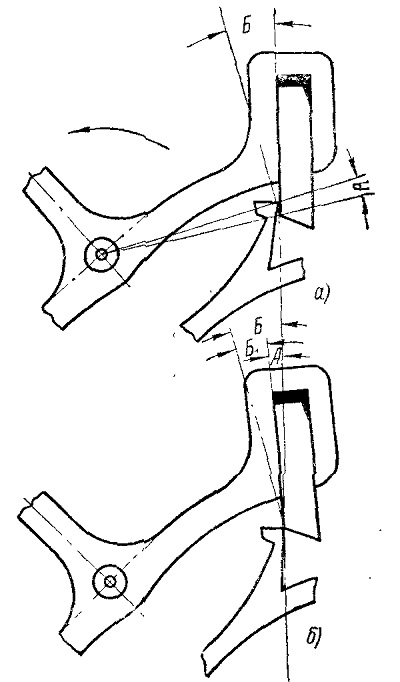

Фиг. 35. Изменение угла притяжки на выходной палете в процессе освобождения.
