ЧАСЫ «ПОБЕДА», «ЗВЕЗДА», «САЛЮТ»
ПРИТЯЖКА ЧАСОВОГО МЕХАНИЗМА
Вернемся опять к часовому механизму. Хвост анкерной вилки, находящейся в
состоянии покоя, расположен около одного из ограничительных штифтов.
Пользуясь остро отточенной палочкой из твердого дерева и наблюдая при
этом в лупу, осторожно отведем вилку от ограничительного штифта, чтобы
острие зуба колеса не соскользнуло с плоскости покоя на плоскость
импульса. Освободим затем хвост вилки от нашего воздействия. Она
повернется в обратную сторону и вновь займет первоначальное положение у
ограничительного штифта, как бы притягиваясь к нему. Это явление
называется притяжкой.
Заметим, что чем больше заведена пружина часового механизма и чем
сильнее давит острие зуба анкерного колеса на плоскость покоя палеты,
тем притяжка действует сильнее, и наоборот, если заводная пружина почти
спущена и давление острия зуба на палету меньше, притяжка действует
слабее.
Явление притяжки возникает потому, что плоскость покоя палеты
расположена под углом к направлению силы,, с которой острие зуба давит
на палету. На фиг. 32 изображено острие зуба, находящегося на плоскости
покоя палеты; хвост вилки прижат к ограничительному штифгу П.
Проведем прямую линию ОР через ось вилки и точку, в
которой острие зуба колеса соприкасается с плоскостью покоя палеты.
Восстановим в этой точке перпендикуляр КМ к линии ОР. Угол Б,
образованный перпендикуляром и плоскостью покоя палеты, будет называться
углом притяжки. Угол притяжки Б у выходной палеты показан на фиг. 33.
Углы притяжки делают больше угла трения между сталью и рубином, который
равен примерно 8°30'. Практически угол притяжки обычно выбирают в
пределах от 10 до 15°.

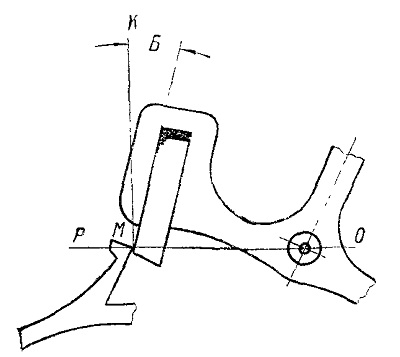

Фиг. 32. Угол притяжки на входной палете.

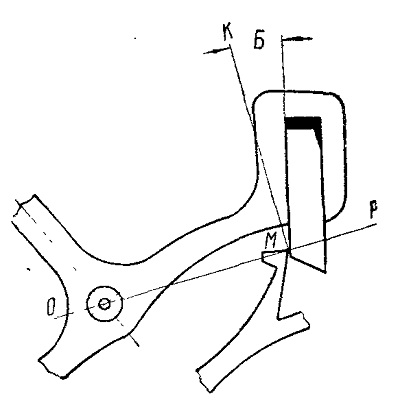

Фиг. 33. Угол притяжки на выходной палете
