СПИРАЛЬ (ВОЛОСОК), КОЛОДКА И КОЛОНКА ЧАСОВ



Спираль (фиг. 24) представляет собой плоскую пружинку, изготовленную из специального сплава — элинвара.



Внутренним концом спираль 1 закрепляется (фиг. 25) при помощи конического штифта 2 в боковом отверстии колодки, которая насаживается на верхний конец оси баланса. Колодка имеет прорез 3, благодаря которому ее посадка на
оси такова, что колодку вместе со спиралью можно поворачивать на оси.





Внешний конец спирали 1 (фиг. 26) крепится коническим штифтом 2 в отверстии 3 колонки спирали, закрепляемой винтом в отверстии балансового моста.

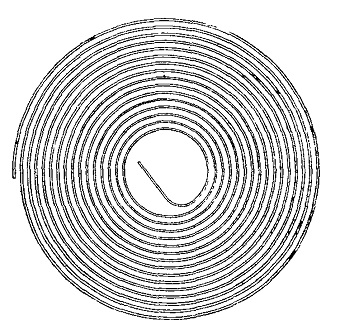

Фиг. 24. Спираль.

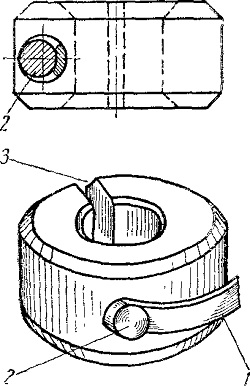

Фиг. 25. Крепление внутреннего конца спирали в колодке.

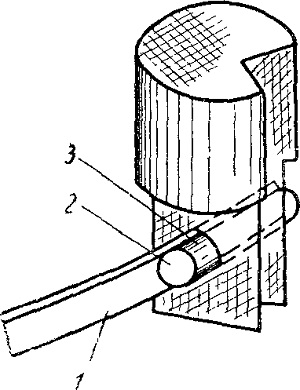

Фиг. 26. Крепление внешнего конца спирали в колонке.
