АНКЕРНОЕ КОЛЕСО С ТРИБОМ



Анкерное колесо 1 с трибом 2 часов «Победа» (фиг. 9) состоит из следующих частей: втулки 3, спиц 4, обода 5, зубьев 6. На концах оси 7 триба 2 имеются цилиндрические цапфы 8. Опорные поверхности 9 оси 7, а также цилиндрические поверхности цапф отполированы.

Как у большинства карманных и наручных часов анкерное колесо часов «Победа» имеет 15 зубьев.

Рассмотрим форму зуба анкерного колеса (фиг. 10); 1 — острие зуба, 2 — пятка зуба, 3 — плоскость покоя, 4 — плоскость импульса, 5 — фаска. Анкерное колесо в настоящее время изготовляют из стали. Раньше оно изготовлялось из латуни. Колесо подвергается термической обработке — закалке и отпуску.

Верхняя плоскость колеса полирована, нижняя плоскость шлифована. Плоскости покоя и импульса, пятка и фаска чисто шлифованы. Притупление острия и пятки зубьев, а также наличие на них малейших заусенцев недопустимо.




Фаска снята примерно на 1/2 толщины колеса по всем зубьям. Колесо при вращении не должно иметь биения по радиусу, т. е. все острия, а соответственно и пятки зубьев

должны находиться на одинаковом расстоянии от центра колеса. В противном случае сборка спуска затрудняется или становится невозможной.





Анкерный триб — это стальное колесо, имеющее малое число зубьев. В карманных и наручных часах триб имеет обычно 6-8 зубьев; изготовляется триб как целое с осью.

Зубья анкерного триба зеркально полированы и имеют профиль, показанный на фиг. 11. Триб приводится в движение зубьями секундного колеса, показанными на фиг. 11 пунктиром.



Анкерные колеса часов «Победа». «Звезда» и «Салют» имеют одинаковую конструкцию и те же элементы, а отличаются только' размерами. Поэтому ограничимся рассмотрением анкерного колеса с трибом часов «Победа».

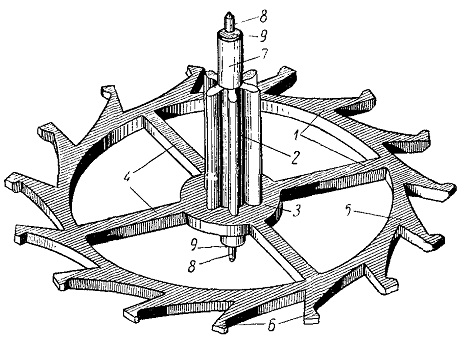

Фиг. 9. Анкерное колесо с грибом.











Фиг. 10. Зуб анкерного колеса.

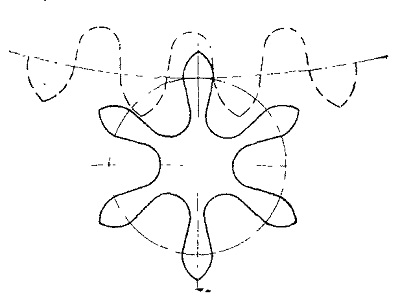

Фиг. 11. Профиль триба анкерного колеса.
