Возможные неисправности механизма перевода стрелок  кварцевых наручных часов 1656Н

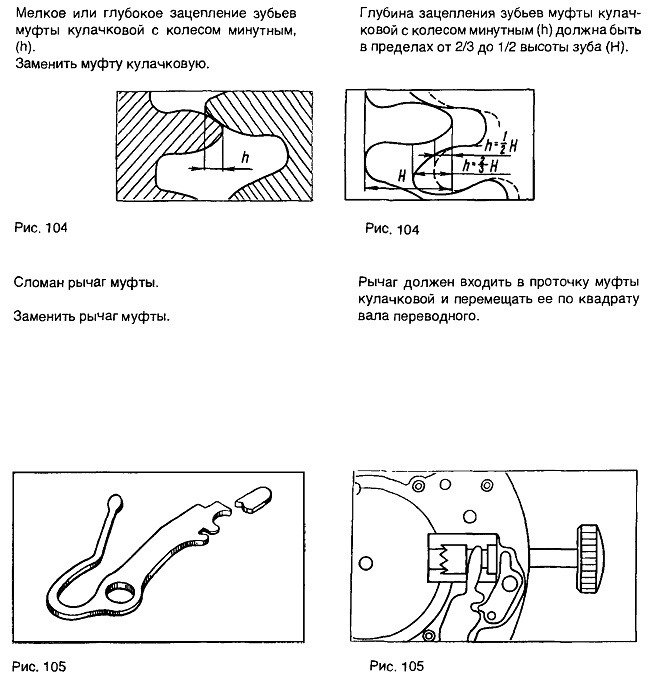

Мелкое или глубокое зацепление зубьев муфты кулачковой с колесом минутным, (h).

Заменить муфту кулачковую.


Сломан рычаг муфты. Заменить рычаг муфты.
Глубина зацепления зубьев муфты кулачковой с колесом минутным (h) должна быть в пределах от 2/3 до 1/2 высоты зуба (Н).
Рычаг должен входить в проточку муфты кулачковой и перемещать ее по квадрату вала переводного.

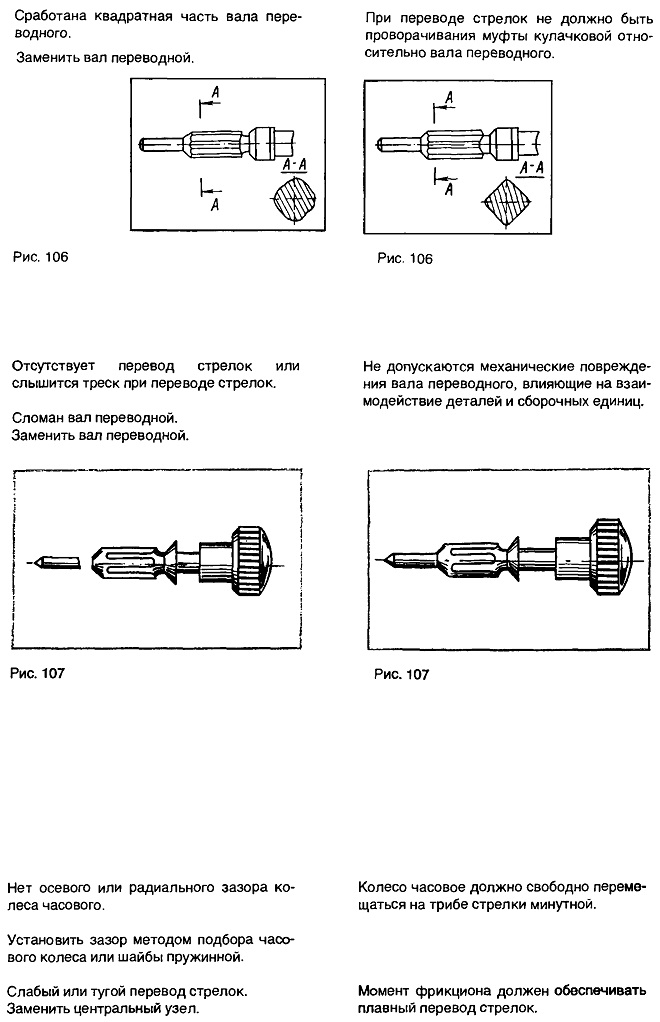

Сработана квадратная часть вала переводного.

Заменить вал переводной.
При переводе стрелок не должно быть проворачивания муфты кулачковой относительно вала переводного.
Отсутствует перевод стрелок или слышится треск при переводе стрелок.

Сломан вал переводной.

Заменить вал переводной.
Не допускаются механические повреждения вала переводного, влияющие на взаимодействие деталей и сборочных единиц.
Нет осевого или радиального зазора колеса часового.

Установить зазор методом подбора часового колеса или шайбы пружинной.

Слабый или тугой перевод стрелок. Заменить центральный узел.
Колесо часовое должно свободно перемещаться на трибе стрелки минутной.
Момент фрикциона должен обеспечивать плавный перевод стрелок.

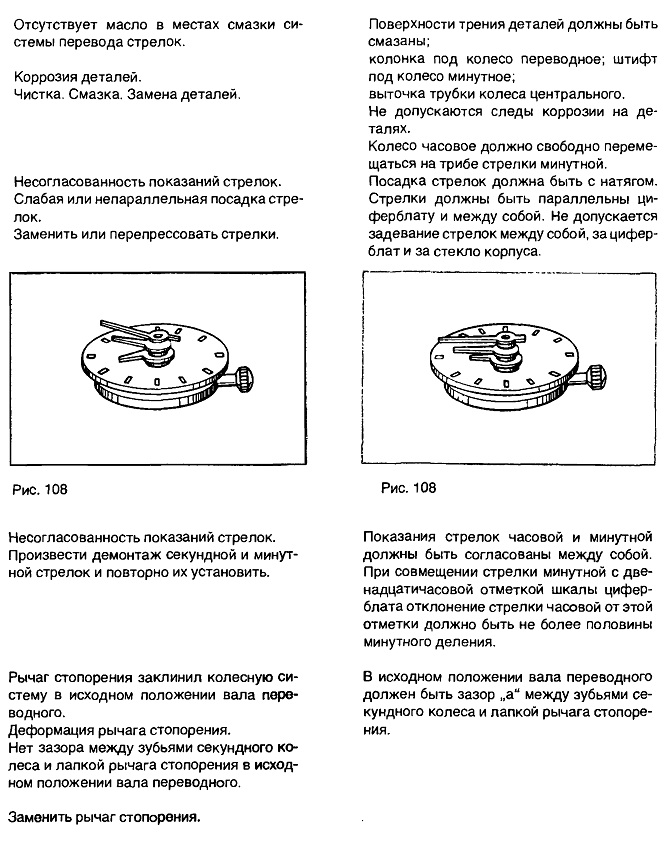

Отсутствует масло в местах смазки системы перевода стрелок.

Коррозия деталей.

Чистка. Смазка. Замена деталей.
Несогласованность показаний стрелок. Слабая или непараллельная посадка стрелок.

Заменить или перепрессовать стрелки.
Несогласованность показаний стрелок. Произвести демонтаж секундной и минутной стрелок и повторно их установить.

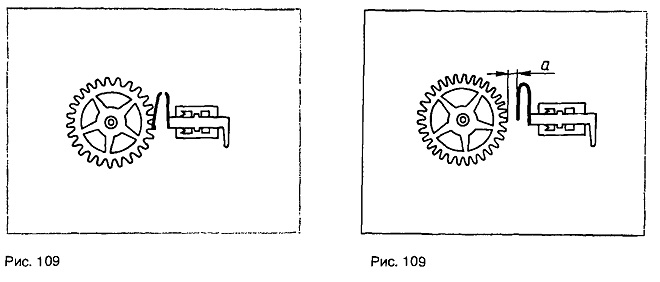

Рычаг стопорения заклинил колесную систему в исходном положении вала переводного.

Деформация рычага стопорения.

Нет зазора между зубьями секундного колеса и лапкой рычага стопорения в исходном положении вала переводного.

Заменить рычаг стопорения.
