Оборка кварцевых наручных часов с механизмом 1656Н



Сборка часов производится в последовательности, обратной разборке. Места смазки, марки масел и номера маслодозировок даны в таблице 12 и на рисунке 103. Допустимые величины зазоров в механизме приведены в таблице 13.

Перед установкой деталей и сборочных единиц часов проверить их внешний вид. Бракованные детали и сборочные единицы заменить на годные. Установить платину в подставку циферблатной стороной вверх.







Смазать ось рычага переводного (рис. 103, поз. 8).

Установить: муфту кулачковую;

вал переводной; рычаг переводной; рычаг муфты.

Смазать: центральную втулку (рис. 103, поз. 7);

фрикцион колеса центрального (рис. 103, поз. 3). Проверить работу фрикциона колеса центрального.

Установить колесо центральное.

Смазать штифт в платине под колесо минутное (рис. 103, поз. 6). Установить: колесо минутное; фиксатор;

винты (2 шт.) фиксатора и привернуть.

Смазать: квадрат вала переводного (рис. 103, поз. 10);

контактные поверхности рычага переводного (рис. 103, поз. 9).

Проверить: переключение вала переводного в положение „перевод стрелок"и обратно;

четкость фиксации вала переводного в двух положениях; плавность вращения вала переводного в положении „перевод стрелок";

свободу перемещения муфты кулачковой.

Установить платину в подставку циферблатной стороной вниз. Установить: статор;

колесо промежуточное; колесо передаточное.

Смазать: верхнюю цапфу триба секундного (рис. 103, поз. 4);

опорный торец и венчик триба секундного (рис. 103, поз. 4). Установить: колесо секундное;

мост колесной передачи;

винты (2 шт.) моста колесной передачи и привернуть. Проверить: осевой зазор колеса передаточного;

осевой зазор колеса промежуточного; осевой зазор колеса секундного; плавность и легкость вращения колесной передачи. Снять: винты (2 шт.) моста колесной передачи;

мост колесной передачи.

Установить: ротор;

мост колесной передачи;

винты (2 шт.) моста колесной передачи и привернуть. Проверить: осевые зазоры между заплечиками триба ротора и камнями в платине и мосту.

Ротор должен находиться во взвешенном состоянии, т. е. при выборке осевых зазоров скачком возвратиться в нейтральное положение.

Смазать: верхнюю и нижнюю цапфу трибов колеса передаточного и

колеса промежуточного (рис. 103, поз. 2 и 5); верхнюю и нижнюю цапфу ротора (рис. 103, поз. 1).





Установить: катушку;

винт катушки и привернуть.

Проверить исправность шагового двигателя.

Установить: рычаг тормозной; накладку;

винты (2 шт.) накладки и привернуть.

Проверить: наличие стопорения колеса секундного в положении „перевод стрелок", вращая головку вала переводного „от себя". Смещение стрелки секундной при вытягивании головки переводной должно быть не более 1 секунды. Установить: токосъемник нижний;









БКГ;

винт токосъемника нижнего и привернуть;

винт БКГ и привернуть;

экран;

винт БКГ, экрана и привернуть.

Измерить величину тока, потребляемого часами в режиме работы и в режиме обнуления.

Установить; токосъемник боковой;

винт токосъемника бокового и привернуть не до упора. Установить платину в подставку циферблатной стороной вверх. Установить; колесо часовое;

фольгу выпуклой стороной вниз; циферблат.

Винты (2 шт.) циферблата повернуть против часовой стрелки так, чтобы нож винта врезался в ножку циферблата.

Установить: стрелку часовую;

стрелку минутную; стрелку секундную.

Произвести контроль согласования и параллельности стрелок. Установить платину в подставку циферблатной стороной вниз. Проверить пригодность источника питания.

Установить: прокладку источника питания;

источник питания (знаком „+“ вверх).

Привернуть винт токосъемника бокового до упора.

Проверить работоспособность блока кварцевого генератора. Отрегулировать суточный ход часов.

Вынуть вал переводной из механизма.

Установить: механизм в корпус;

вал переводной; прокладку корпуса (кожух); крышку (дно).

Передать часы на контроль.

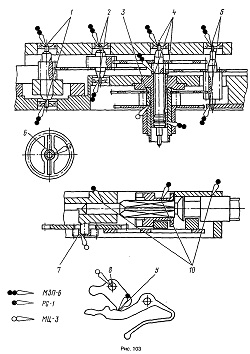

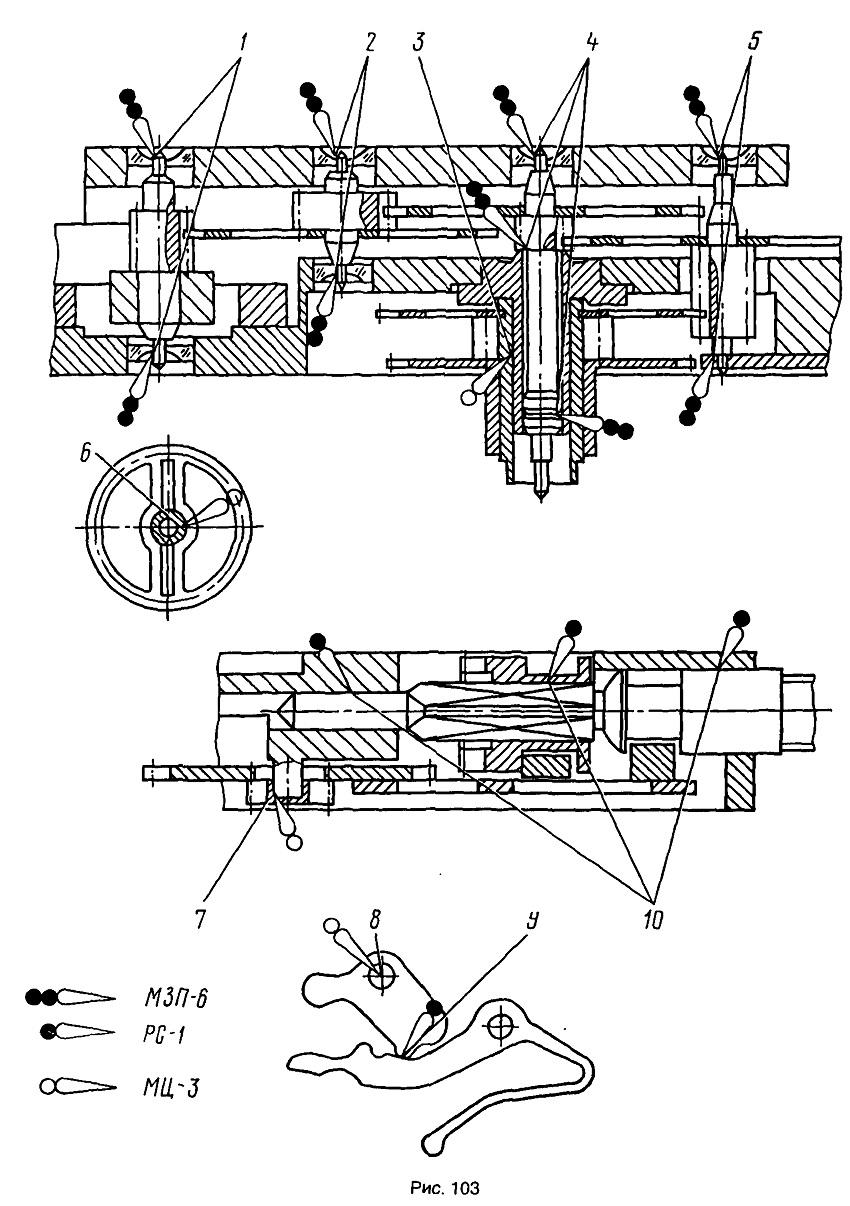

Рис. 103
