Разборка кварцевых наручных часов с механизмом 1656Н





1. Надеть антистатический браслет

2. Снять крышку (дно) 1 (рис. 92)

3. Снять прокладку корпуса (кожух) 2

4. Отвернуть и снять винт 3 токосъемника бокового (рис. 93)

5. Снять токосъемник боковой 4

6. Вынуть источник питания 5

7. Вынуть прокладку источника питания 6 (рис 92)







8. Вынуть вал переводной из механизма, нажав на ось рычага переводного концом пинцета или отвертки (рис. 94)

9. Вынуть механизм из корпуса

10. Установить вал переводной в механизм

11. Снять стрелку секундную 7 (рис. 95)

12. Снять стрелку минутную 8

13. Снять стрелку часовую 9

14. Отвернуть на 1,5-2 оборота винты 10 крепления циферблата (рис. 96)

15. Снять циферблат 11 (рис. 96)

16. Снять фольгу 12

17. Снять колесо часовое 13

18. Отвернуть и снять винт 14 крепления БКГ, экрана (рис. 97)

19. Снять экран 15

20. Отвернуть и снять винт 16 БКГ

21. Отвернуть и снять винт 17 токосъемника нижнего

22. Снять БКГ 18

23. Снять токосъемник нижний 19

24. Отвернуть и снять винты 20 моста рычага тормозного (рис. 98)

25. Снять мост 21 рычага тормозного

26. Снять рычаг тормозной 22

27. Отвернуть и снять винты 23 моста колесной передачи (рис. 99)

28. Снять мост колесной передачи 24

29. Снять колесо секундное 25

30. Снять колесо передаточное 26

31. Снять колесо промежуточное 27

32. Снять ротор 28

33. Отвернуть и снять винт 29 катушки (рис. 100)

34. Снять катушку 30

35. Снять статор 31

36. Отвернуть и снять винты 32 фиксатора (рис. 101)

37. Снять фиксатор 33

38. Снять колесо минутное 34

39. Снять колесо центральное 35

40. Снять рычаг переводной 36 (рис. 102)

41. Снять рычаг муфты кулачковой 37

42. Вынуть вал переводной 38

43. Вынуть муфту кулачковую 39

44. Передать детали и сборочные единицы в промывку.

ВНИМАНИЕ!

При работе с блоком кварцевого генератора и шаговым двигателем следует пользоваться только латунным пинцетом.

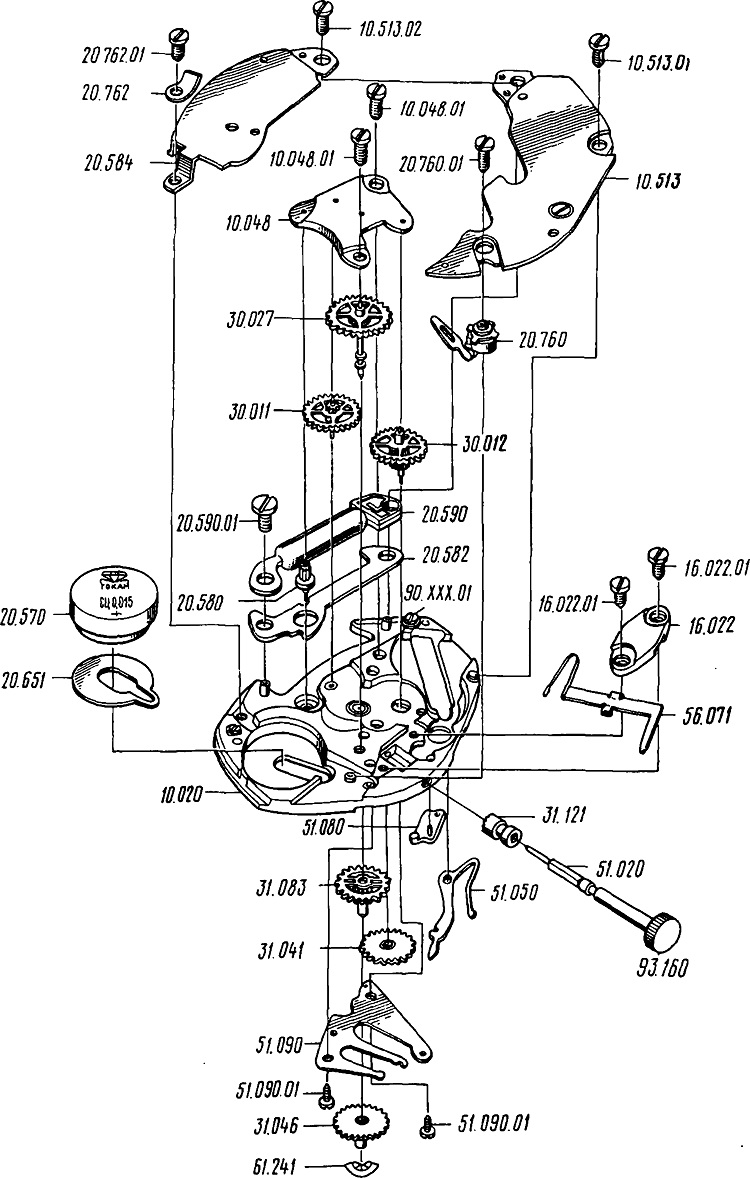

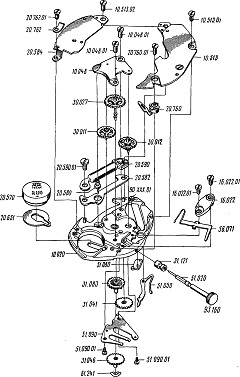

Рис. 91. Детали и сборочные единицы механизма часов 1656Н: 10.020 - платина; 10.048 - мост колесной передачи; 10.048.01 - винт моста колесной передачи; 10.513 - блок кварцевого генератора; 10.513.01 - винт блока кварцевого генератора; 10.513.02.-винт блока кварцевого генератора, экрана; 16.022 - мост рычага тормозного; 16.022.01. - винт моста рычага тормозного; ,?0.570 - источник питания; 20.580 - ротор; 20.582 - статор; 20.584 - экран; 20.590 - катушка; :*0.590.01 - винт катушки; 20.651 - прокладка источника питания; 20.760 - токосъемник нижний;
20760.01 - винт токосъемника нижнего; 20.762 - токосъемник боковой; 20.762.01 - винт токосъемника бокового; 30.011 - колесо передаточное; 30.012- колесо промежуточное; 30.027 -колесо секундное; 31.041 - колесо минутное; 31.083 - колесо центральное; 31.046 - колесо часовое; 31.121 - муфта кулачковая; 51.020 - вал переводной; 51.050- рычаг муфты кулачковой; 51.080 - рычаг переводной; 51.090 - фиксатор; 51.090.01 - винт фиксатора; 56.071 - рычаг тормозной; 61.241 - фольга; 90.ХХХ.01 - винт циферблата; 93.160- головка переводная

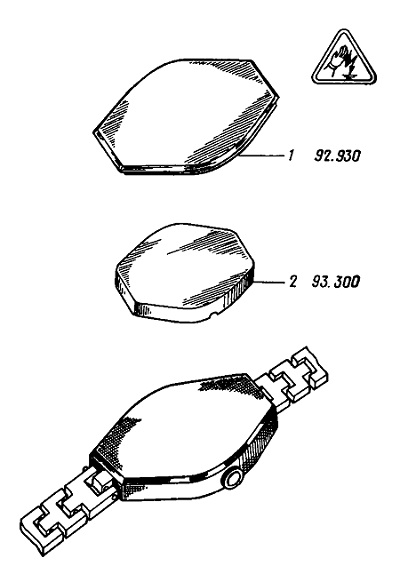

Рис. 92

1 - крышка (дно);
2- прокладка корпуса (кожух)

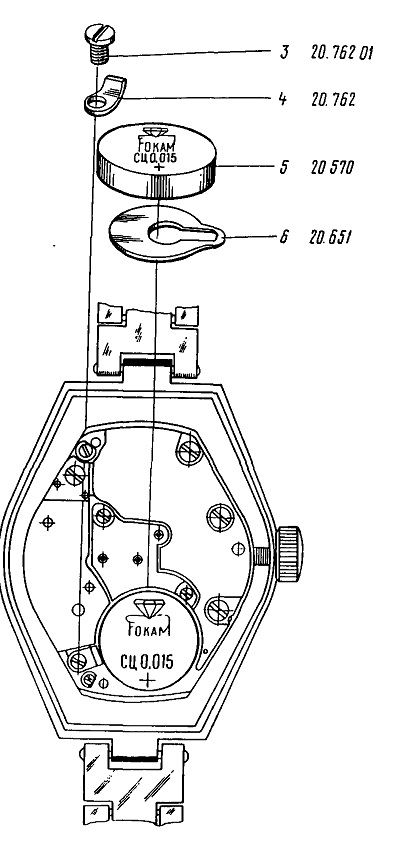

Рис. 93
Примечание: источник питания брать только пластмассовым пинцетом или пинцетом с изолированными концами.

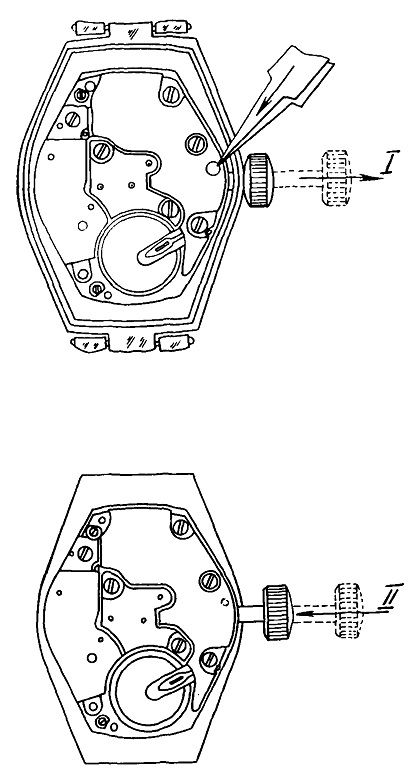

Рис. 94. Извлечение механизма из корпуса:
I - для извлечения механизма из корпуса необходимо вынуть из механизма вал переводной, нажав на ось рычага переводного концом пинцета или отвертки;
II - установить вал переводной в механизм

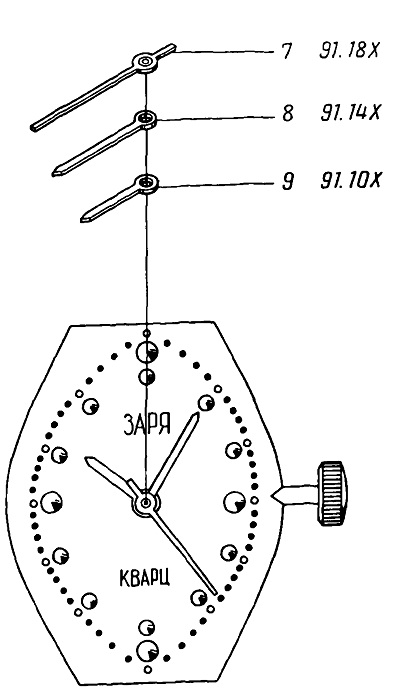

Рис. 95
7 - стрелка секундная; 8 - стрелка минутная; 9 - стрелка часовая

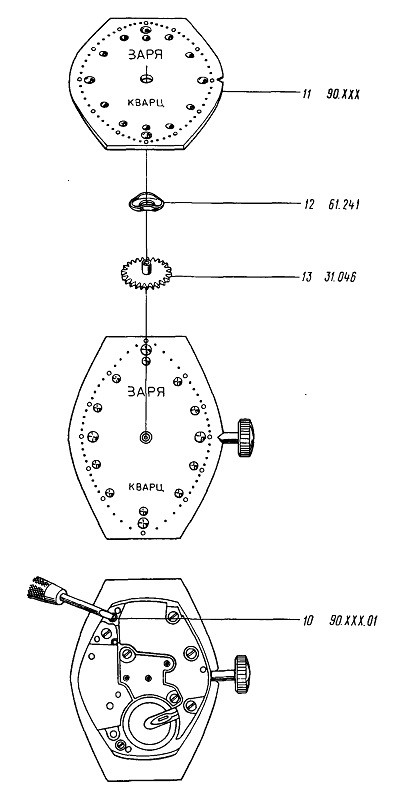

Рис. 96
Примечание: винты крепления циферблата отвернуть на 1,5-2 оборота и после снятия циферблата довернуть винты до упора.

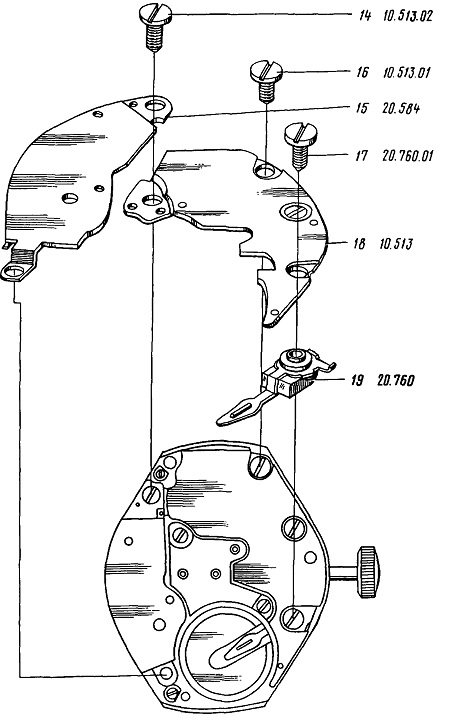

Рис. 97
Примечание: при демонтаже блока кварцевого генератора избегать повреждения токоведущих частей и элементов блока.

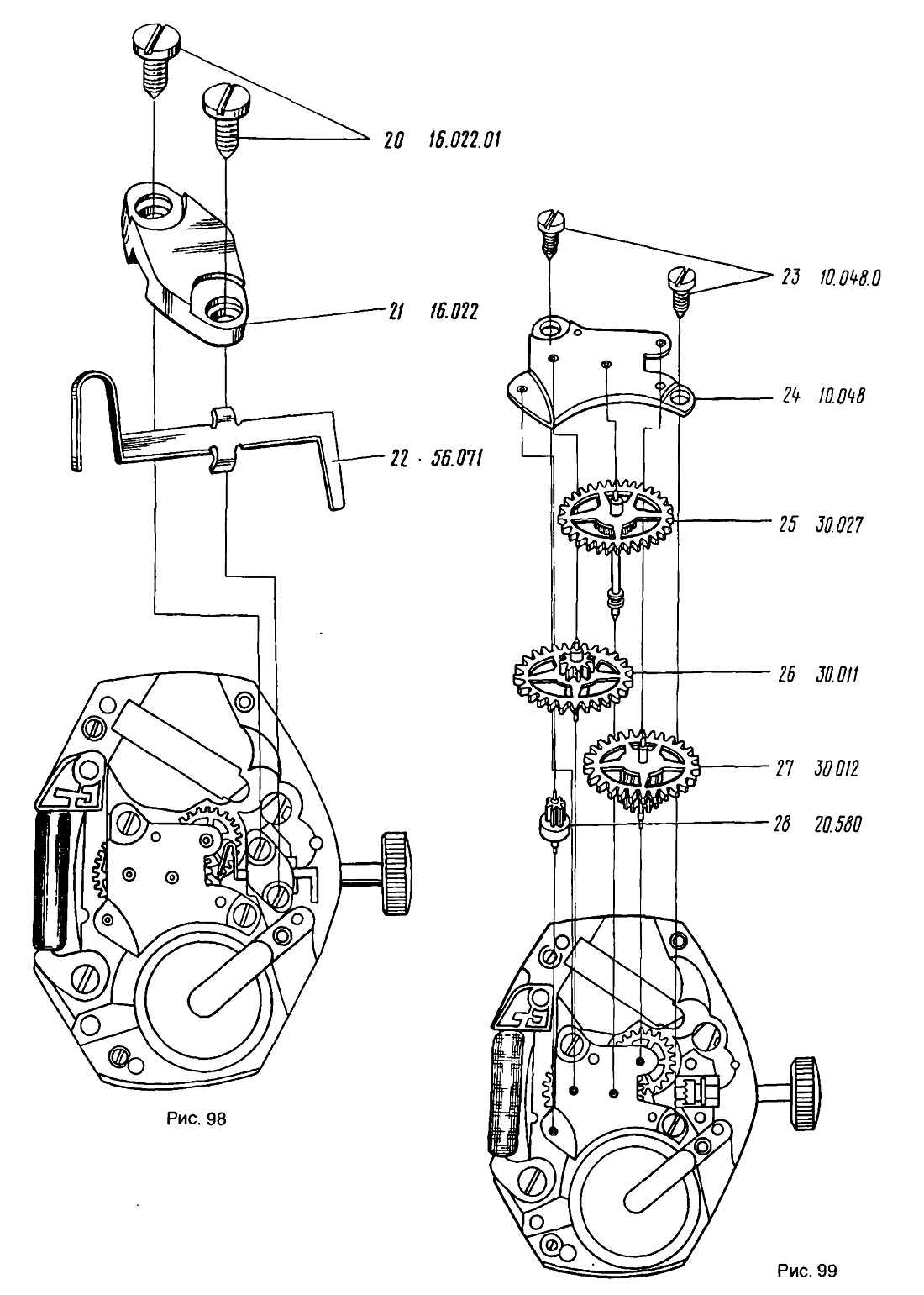

Рис. 98-99

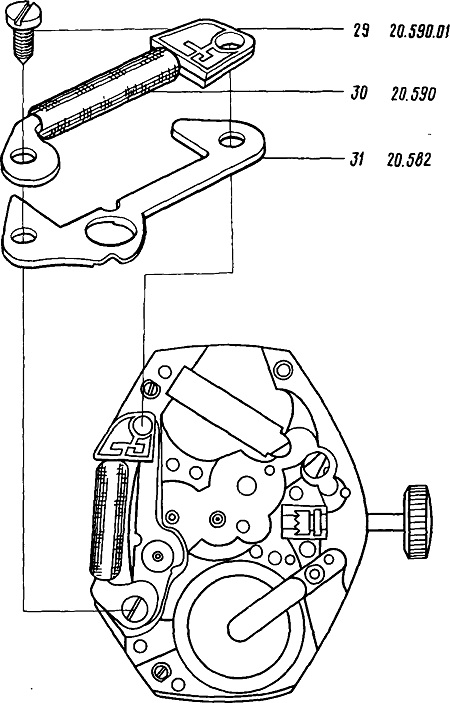

Рис. 100
Примечание: катушку следует брать
только латунным пинцетом за сердечник, избегая задевания за обмотку и за плату шагового двигателя.

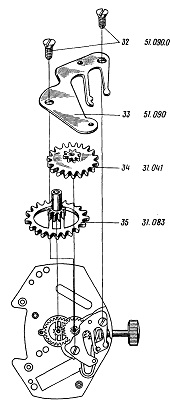

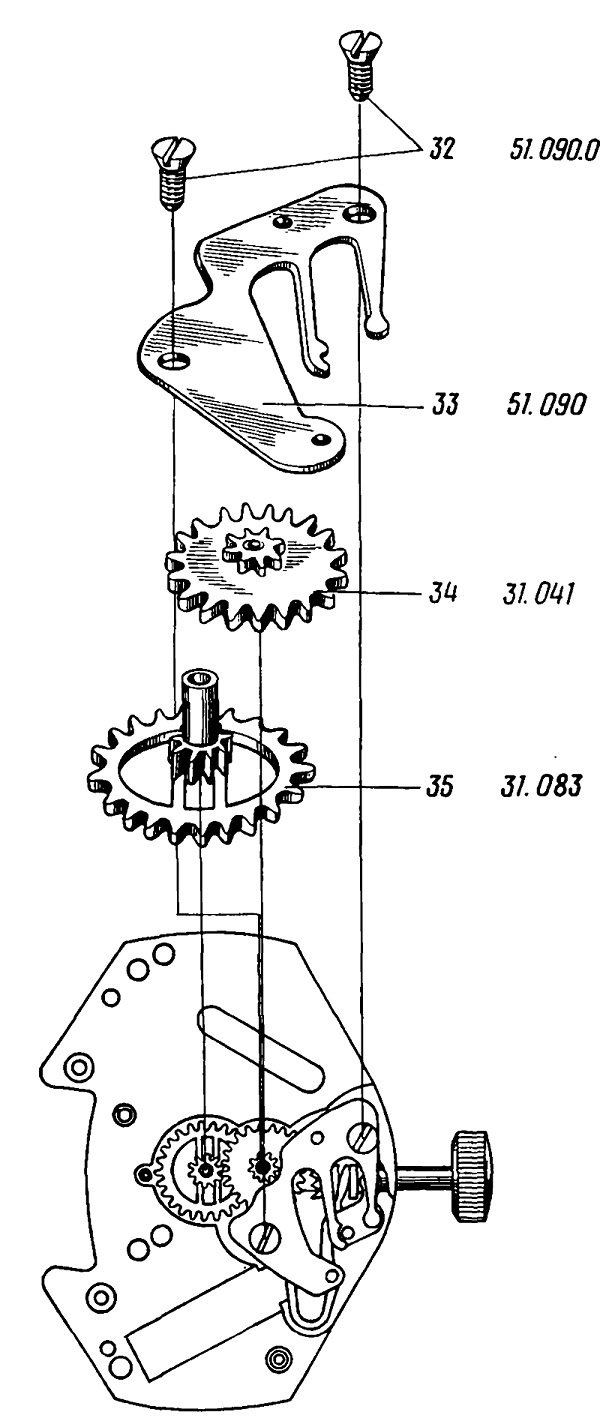

Рис. 101









После демонтажа внешнего оформления, источника питания, блока кварцевого генератора, катушки и ротора шагового двигателя рекомендуется детали и сборочные единицы механизма размагнитить на любом приборе или приспособлении для размагничивания.

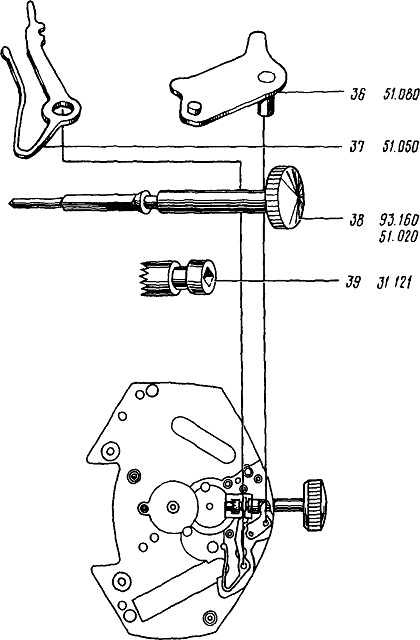

Рис. 102
