Глава 3. Техническая эксплуатация АЗС и их технологического оборудования

а

и
з

м
е
н
ю

"
К
л
и
е
н
т
ы
"
,

п
о
д
м
е
н
ю

"
П
р
и
х
о
д
"

в
ы
з
ы
в
а
е
т
с
я

ф
о
р
м
а
,

п
о
к
а
з
а

14

3.2. Об-

Глава 3. Техническая эксплуатация АЗС и их технологического оборудования

н
н
а
я

н
а

р
и
с
у
н
к
е
.
3
.
8
9
.

15

3.2. Об-

3.2. Общая характеристика эксплуатации сооружений АЗС и их технологического оборудования

2. Работа в режиме авторизованного отпуска.

Для   включения   режима   авторизованного   отпуска   ГСМ   необходимо   установить   режим

"Необходима авторизация клиентов".

При   этом   при   наличии   считанных   с   идентификатора   клиента   данных   (признаком   является

наличие желтой пиктограммы с изображением стрелки в правом верхнем углу основного экране)

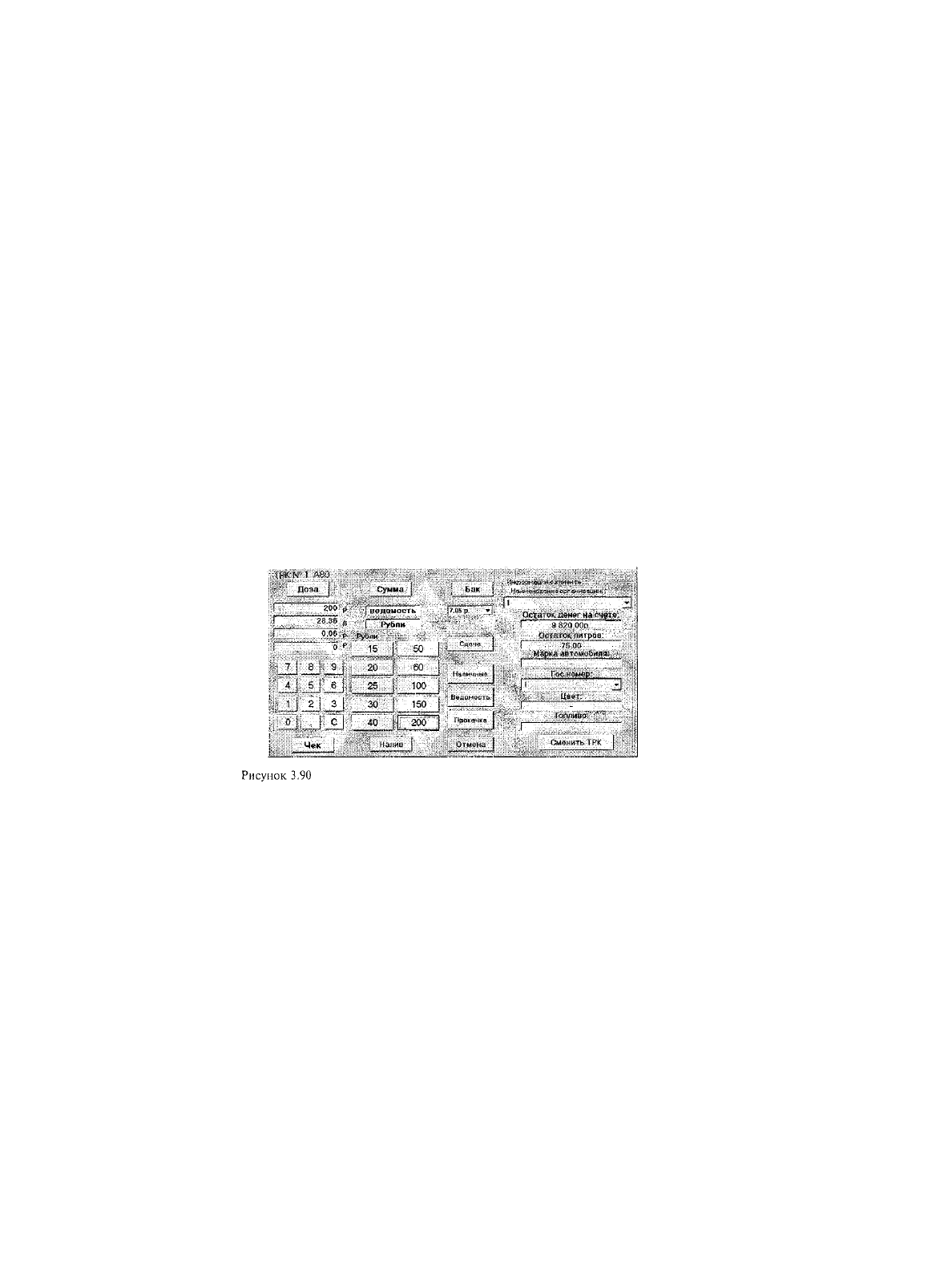

при вызове на экран окна задания дозы топлива его вид становится таким, как на рисунке 3.90.

В   случае   необходимости   отмены   считанных   данных   необходимо   нажать   на   данную

пиктограмму, ее исчезновение свидетельствует о сбросе считанных данных.

При   необходимости   предварительной   активации   режима   считывания   данных

идентификаторамип   считывающего   устройства   -   1)   необходимо   нажать   на   пиктограмму   с
изображением автомобиля, а затем в течение нескольких секунд произвести считывание данных с
идентификатора.

При наличии нескольких автомобилей, закрепленных за одним идентификатором, возможно

выбрать нужный автомобиль в раскрывающемся поле "Гос. Номер".

Поля "Марка автомобиля" и "Цвет" служат для дополнительной визуальной идентификации

автомобиля   оператором.   В   поле   "Топливо"   указываются   разрешенные   для   данного   автомобиля
виды   топлива.   Кнопка   "Сменить   ТРК"   служит   для   изменения   номера   ТРК   без   повторного
считывания информации о клиенте.

В  случае   ручного   выбора   клиента  при   вызове   окна   задания   дозы   и   нажатии   кнопки

"Ведомость"   списки   клиентов   и   принадлежащих   им   автомобилей   заполняются   клиентами,
разрешенными для ручного выбора (установлен признак "Ведомость") и для которых разрешен
выбранный вид топлива.

В данных режимах при нажатии кнопки "Чек" оформляется чек в безналичным типом оплаты,

если указанно, что данный клиент безналичный, или с наличным для клиента с наличным типом
оплаты.   Дополнительно   может   оформляться   нефискальный   документ,   подтверждающий   факт
отпуска   НП   данному   клиенту   на   отдельном   принтере   для   печати   подкладных   документов,
указываемом в "Общих технических настройках" как "Принтер для печати талонов".

16

Глава 3. Техническая эксплуатация АЗС и их технологического оборудования

Д

ЛЯ

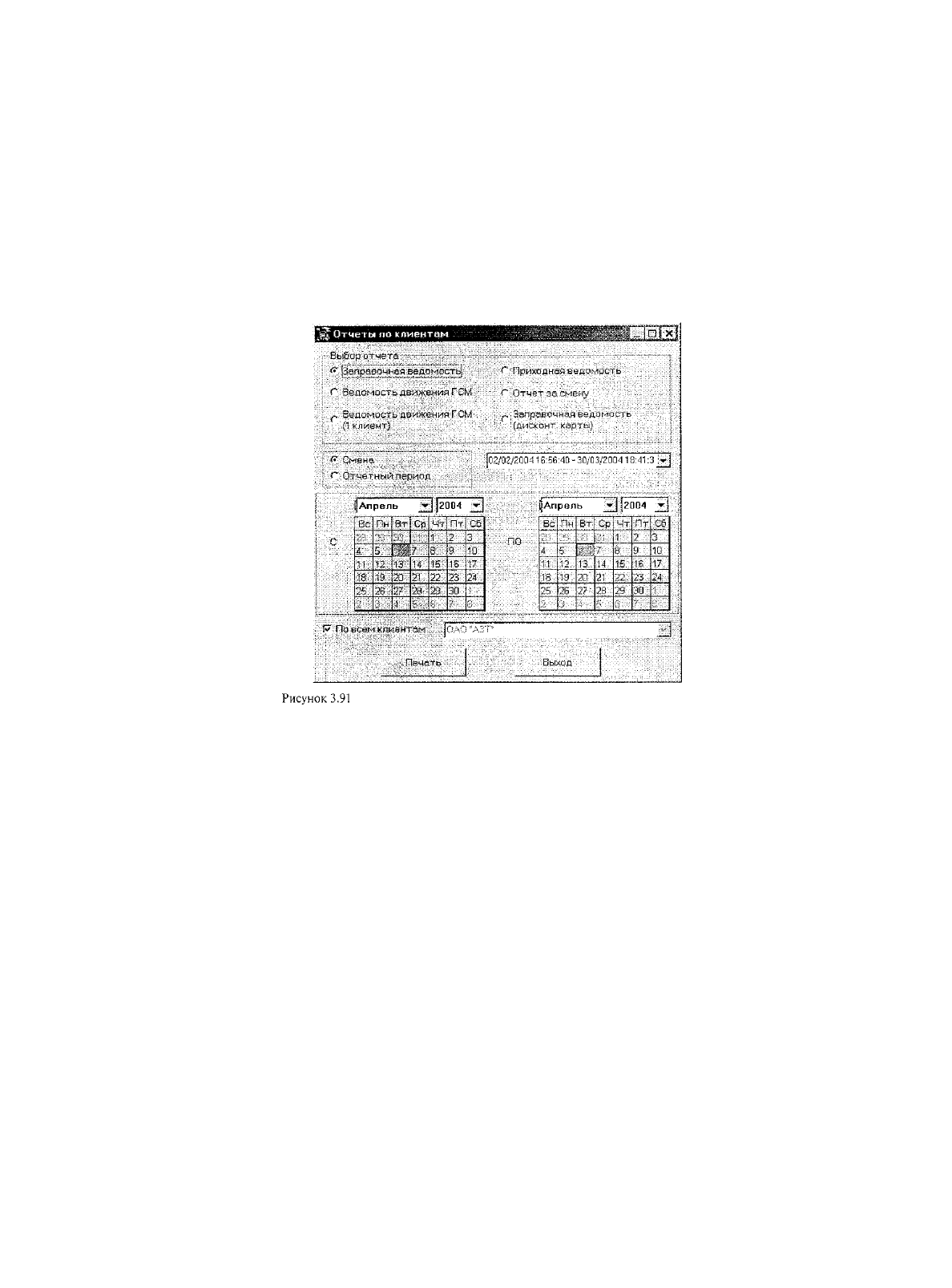

формирования отчетов в системе предусмотрен ряд отчетов, вызываемых из формы (рисунок 3.91).

Аварийные ситуации

1.

Аварийный останов всех ТРК

Для аварийного останова операций на всех ТРК существует команда главного меню "Стоп". По

этой команде на все ТРК посылается команда инициализации.

2.

Индикация аварийных ситуаций

В процессе работы программа позволяет отслеживать следующие аварийные ситуации:

1. Перелив   в   количестве   превышающем   максимальный   допустимый

уровень(задается в настройках) во время процесса налива.

2.

Перелив в любом количестве на ТРК, на которой не идет налив. Это так называемый

несанкционированный отпуск топлива.

3.

Аварийная ситуация на ТРК(индицируются не при всех видах контроллеров ТРК).

4.

Ошибки при работе с ФР.

В случае если во время выдачи топлива произошла аварийная ситуация, то ТРК на экране будет

с надписью "Ошибка" и изображением восклицательного знака на красном

3. Отчетность при авторизованном отпуске.

17

3.2. Общая характеристика эксплуатации сооружений АЗС и их технологического оборудования

треугольнике (рисунок 3.75). В этом случае продолжить использование ТРК можно только если
нажать с помощью мыши зеленый прямоугольник в верхнем ряду с номером данной колонки.
При ошибках, возникающих при работе с ФР на экран выводится сообщение с описанием
соответствующей ошибки. Возможные сообщения об ошибках:

"Ошибка передачи данных", "Кассовый аппарат не отвечает", "Команда не понята" - возможные

причины возникновения - отсутствие связи с ККМ, отсутствие питания на ККМ, выход из строя
коммуникационного порта ПК или ККМ;

"Слишком большой результат", "Нет столько наличных" - попытка выплаты суммы, большей

суммы наличных в кассе;

"Проверьте бумагу", "Т/О Проверьте бумагу" - проверьте путь прохождения и наличие бумаги;

"Необходим Z отчет" - смена превысила 24 часа, выполните закрытие смены; "Обнуленная
касса!!!" - попытка повторного закрытия смены; "Нерегистрация" - на ККМ "Элвис 0 1 - 0 3  Ф"
не введен пароль кассира; "Ключ не в положение Р";
"Неверный пароль кассира" - в системе задан неверный пароль кассира;
"Не переполнен буфер КЛ" - попытка распечатать КЛ без необходимости;
"Распечатайте контрольную ленту!" - переполнен буфер КЛ;

"Чек аннулирован" - произошел сбой при оформлении чека на ФР, чек аннулирован;

"Неопознанная ошибка" - неклассифицированная ошибка.

Для ФР "Штрих" как правило вместе с сообщением об ошибке выводится расширенный код

данной   ошибки.   Данный   код   соответствует   коду   ошибки,   передаваемому   драйвером   ФР.
Расшифровку кодов данных ошибок смотрите в документации на ФР.

Сообщения  "Z-отчет",   "Начало   сеанса"   выводятся   как   признак   завершения   операции   и

сообщениями об ошибке не являются.

3.

Редактирование записей, в которых находятся недостоверные данные

В процессе работы системы "Компьютер - ТРК" могут возникать такие ситуации, при которых

данные, содержащиеся в сменной базе данных, не являются достоверными.

К таким  ситуациям  относятся:  отключение  питание с  контроллера  ТРК в процессе налива,

нештатное выключение компьютера в процессе налива, обрыв интерфейсного кабеля и т.п.

Программа "Спрут2" контролирует подобные ситуации и особым образом выделяет записи в

БД, позволяя отредактировать их для получения правильной отчетности.

Доступ   к   режиму   редактирования   осуществляется   из   главного   меню   из   пункта   "Сервис",

подпункта   "Адм.функции",   "Редактирование   ошибочных   записей".   Форма   для   редактирования
представлена на рисунке 3.92. В поле тип цветом выделены следующие типы записей : "Нл" -
отпуск за наличные, "Вд" - отпуск по ведомости, "Пр" - прокачка. Нажатие мыши на заголовок
таблицы в полях "ТРК", "ГСМ". "Время" приводит к сортировке таблицы по соответствующему
полю. После нажатия кнопки "Изменить" текущая запись вызывается для редактирования в поле
"Отпущено   литров".   Можно   внести   количество   литров,   не   превышающее   заданной   дозы.
Окончание редактирования записи происходит нажатием кнопки "Запомнить". После нажатия

18

Глава 3. Техническая эксплуатация АЗС и их технологического оборудования

Громкоговорящая связь

Громкоговорящая   связь   должна   быть   установлена   на   АЗС   и   АЗК   в   соответствии   с

требованиями   руководящего   документа   РД   153-39.2-080-01.   Громкоговорящая   связь   выполняет
следующие функции:

4-

Полудуплексную связь оператор-клиент;

Громкое оповещение оператором на территории АЗС;

Включение  сирены через рупорный громкоговоритель в случае  внештатных ситуаций,

нападения на АЗС.

Устройство и поузловую схему комплекса разберем на примере КГС "РОСТ", разработанную

инженером Гавриловым И.В.и производимую ООО "РОСТ", г. Череповец.

КГС   "РОСТ"   разработан   с   учетом   современных   требований,   предъявляемых   для   работы   в

комплексе АЗС, выполнен в современном дизайне с применением корпусов "СОММАХ".

При разработке учтены пожелания клиентов, операторов и технического персонала АЗС.
КГС   "РОСТ"   имеет   более   простую,   и   соответственно   более   надежную,   по   сравнению   с

другими   производителями   принципиальную   схему.   На   рисунке   3.93   показан   внешний   вид
комплекса, а на рисунке 3.94 поузловая схема.

кнопки   "Закрыть"   происходит   исключение   записи   из   списка   редактирования   и,   в   случае
авторизованного отпуска топлива, списание средств со счета клиента.

19

3.2. Общая характеристика эксплуатации сооружений АЗС и их технологического оборудования

20

Глава 3. Техническая эксплуатация АЗС и их технологического оборудования

3.3

ЭКСПЛУАТАЦИЯ ТЕХНОЛОГИЧЕСКОГО ОБОРУДОВАНИЯ КОНТЕЙНЕРНЫХ

АЗС

КОНТЕЙНЕРНЫЕ   АЗС   изготавливаются   в   заводских   условиях,   в   строгом   соответствии   с

технической   документацией,   согласованной   и   утвержденной   в   установленном   порядке.
Контейнерные АЗС повышенной заводской готовности называются также модульными.

Проекты привязки КАЗС на местности должны быть согласованы в порядке, действующем для

размещения   КАЗС.   Они   должны   устанавливаться   на   площадках,   имеющих   твердое   негорючее

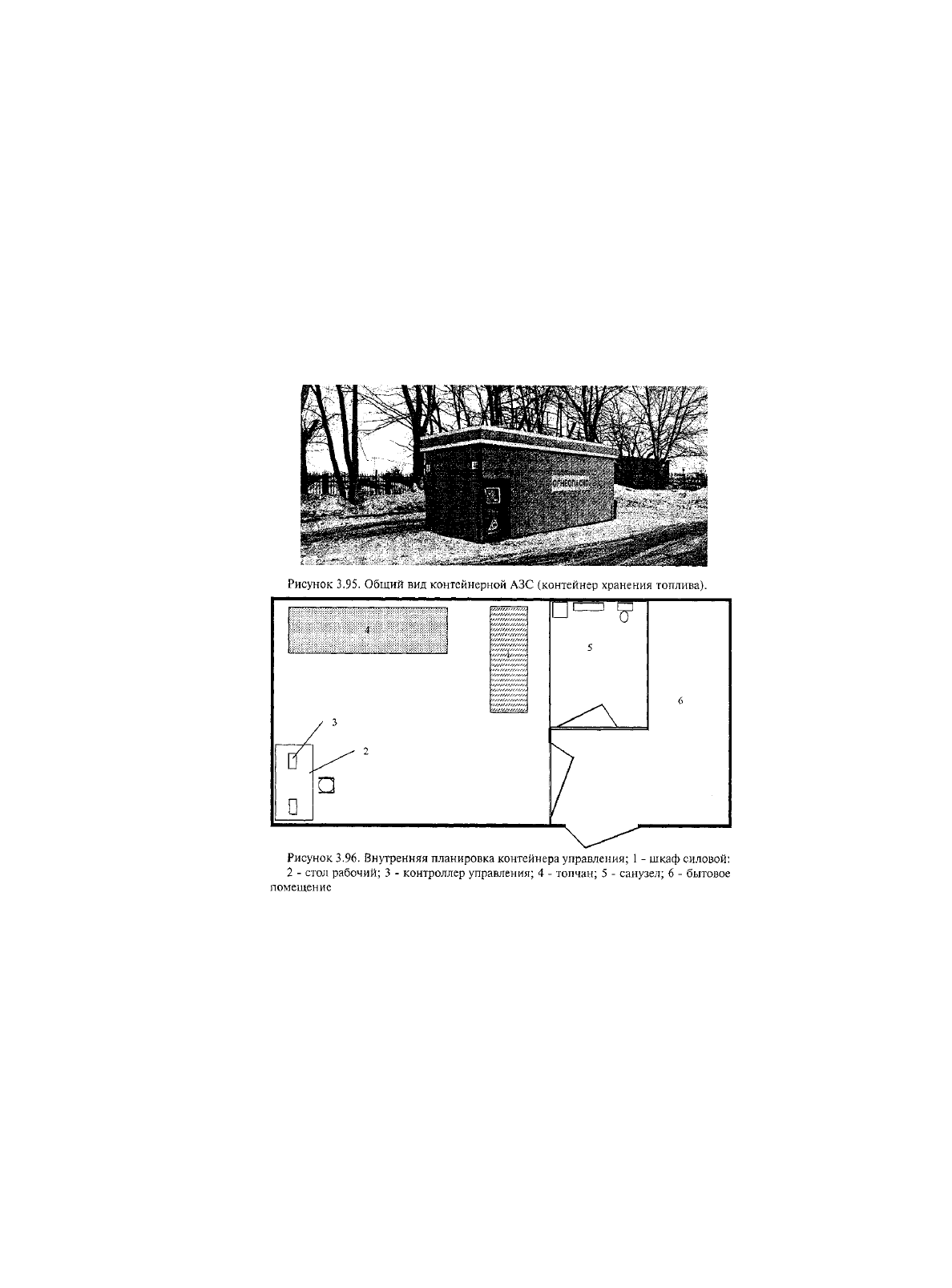

покрытие, стойкое к воздействию нефтепродуктов и их паров. На рисунке 3.95 приведен общий вид
АЗС, а на рисунке 3.96 внутренняя планировка контейнера.
