ТЕХНИЧЕСКАЯ ОСНАЩЁННОСТЬ И ПЕРСОНАЛ В СИСТЕМАХ НЕФТЕПРОДУКТООБЕСПЕЧЕНИЯ - часть 20





3.2. Общая характеристика эксплуатации сооружений АЗС и их технологического оборудования

41

предварительного  оформления  чека  продажи  и  недобора  дозы  клиентом  автоматически  по
команде оператора оформляется чек "частичного" возврата на кол-во недобранного топлива;

-  Возвратный  чек  на  полную  сумму - при  включении  данного  режима  совместно  с

предыдущим режимом производится оформление чека не "частичного", а "полного" возврата, т.е.
сумма  возвратного  чека  равна  сумме  предварительно  оформленного  чека  продажи,  а  затем
оформляется чек продажи в соответствии с реально отпущенным кол-вом топлива;

-  предельная  сумма  до  запроса  и  запрос  подтверждения  при  превышении  -использование

данных  настроек  рекомендуется  для  предотвращения  возможных  ошибок  операторов  (задание
кол-ва литров вместо суммы), при включении данной настройки в случае превышения стоимости
задаваемого НП указанного критерия перед заданием дозы на ТРК и оформлением чека продажи
оператору будет выдано предупреждение;

-  вид  оплаты  при  безналичных  расчетах - вид  оплаты,  с  которым  закрывается  чек  при

оформлении безналичных расчетах(как правило, любые виды безналичной оплаты эквивалентны и
могут быть переименованы с ФР).

3.10. Клиенты

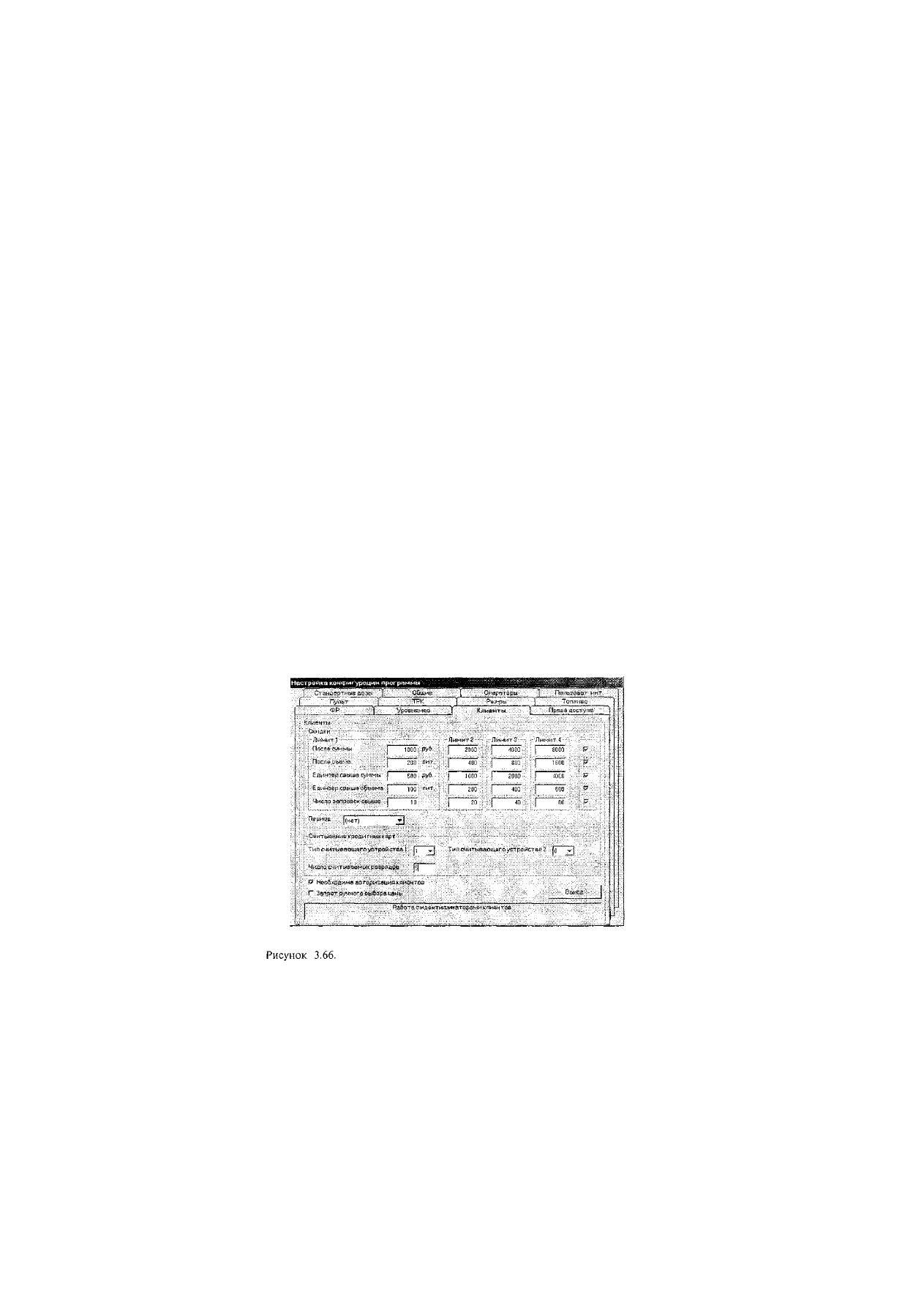

Служит  для  разрешения  или  запрещения  использования  авторизованного  отпуска  НП

клиентам, настроек типов устройств чтения идентификаторов клиентов, режимов автоматического
расчета скидок и т.д. (рисунок 3.66.).

Примечание.  Под  авторизованным  отпуском  клиентам  подразумевается  режим  отпуска,  при

котором  обязательно  необходимо  идентифицировать  клиента  (вручную  или  с  использованием
каких-либо идентификаторов) перед отпуском НП.

Глава 3. Техническая эксплуатация АЗС и их технологического оборудования

42

♦

Необходима  авторизация  клиентов - разрешение/запрет  авторизованного  отпуска

клиентам;

♦

Запрет ручного выбора цены - запрещает ручной выбор цены отпуска НП оператором, в

зависимости от вида клиента ему автоматически устанавливается заданная цена;

♦

Тип  считывающего  устройства 1 - 0 нет  устройства, 1 - используется  считыватель,

включенный в разрыв клавиатуры;

+  Число  считываемых  разрядов - число  символов,  ожидаемое  при  вводе  кода  со  сканера,

включенного в разрыв клавиатуры;

♦

Тип считывающего устройства  2 - 0   нет устройства, 2 - используется считыватель по

протоколу Dallas Semiconductor;

♦

Скидки - задается алгоритм автоматического расчета скидок ;

При  работе  с  автоматическим  расчетом  скидок  установление  уровня  цены  для  клиента

происходит  при  достижении  клиентом  любого  из  критериев  за  заданный  период  времени
(алгоритм  расчета  по  данному  критерию  должен  быть  включен,  т.е.  должна  быть  установлена
"галка"  напротив  данного  алгоритма,  также  для  данного  клиента  должен  быть  разрешен
автоматический  расчет  скидок).  В  случае  истечения  времени  действия  данного  критерия
происходит возврат к предыдущим уровням цен, в случае, если не один из критериев за заданный
период времени не выполняется, то для клиента устанавливается основная цена - 1-ая.



3.11. Дополнительные товары

Для  входа  в  режим  настройки  дополнительных  товаров  требуется  в  главном  меню  выбрать

пункт  "Прочее"  и  выбрать  в  пункте  меню  "Товары"  подпункт  "Номенклатура".  На  рисунке 3.63
показано окно для редактирования номенклатуры дополнительных видов товаров, имеется в виду
все кроме топлива.

В  программе  "Спрут-2"  имеется  возможность  настроить  продажу  дополнительных

(сопутствующих)  товаров.  Настройка  выполнена  по  подобию  настройки  перечня  НП.
Администратор  системы  может,  используя  кнопки  "Добавить", "Изменить", "Удалить"  и
"Запомнить",  ввести  все  виды  дополнительных  товаров,  отпускаемых  на  АЗС  операторами,
включая:



♦

Наименование товара -

название товара;

♦

Цена -

цена товара за 1 единицу;

♦

Секция -

номер секции на кассе;

♦

Код товара -

13

разрядный код товара в чеке;

♦

№ налога -

номер налога, только для ФР Спарк-617Ф;

♦

% налога -

процент налога, печатаемый в чеке для Элвес;

♦

Начало скидки -

количество товара, с которой начинается скидка;

♦

% скидки -

процент скидки.



Смысл  параметров  идентичен  смыслу  параметров,  описанных  в  режиме  настройки

информации о НП.

3.2. Общая характеристика эксплуатации сооружений АЗС и их технологического оборудования

43

3.12. Настройка в режиме отпуска топлива

В  режиме  отпуска  топлива  оператор  может  оперативно  изменять  цену  отпускаемого

нефтепродукта:

Для  этих  целей  служит  пункт  меню  "Цена"  в  режиме  основного  экрана,  при  выборе  этого

пункта на экране появляется окно
(рисунок 3.68). Для  изменения  требуемого
пункта  выберите  его  мышкой  и  нажмите
кнопку  Изменить,  после  ввода  нового
значения  нажмите  кнопку  Запомнить.  Для
изменения

вида

НП,

для

которого

производится  изменение  цены,  после  выбора
мышью  необходимого  пункта,  пользуйтесь
кнопками  перемещения  курсора  вверх  и
вниз(стрелки

"Вверх

и

"Вниз"

соответственно).  По  окончании  операции
ввода  новых  значений  нажмите  кнопку
Выход.














Рисунок 3.68

Рисунок 3.67

Глава 3. Техническая эксплуатация АЗС и их технологического оборудования

4. Порядок отпуска ГСМ

В системе "Спрут-2" предусмотрены различные варианты отпуска нефтепродуктов:

Отпуск топлива на определенную сумму в рублях - режим с предоплатой;

Отпуск топлива определенного объема в литрах - режим с предоплатой;

Отпуск топлива "до полного бака" - режим с постоплатой (т.е. когда оплата берется по

факту отпуска);

Режим технологической прокачки.

Рассмотрим последовательно действия оператора по различным вариантам отпуска. 4.1 Отпуск
топлива определенного объема в литрах Порядок действий оператора следующий:

1.

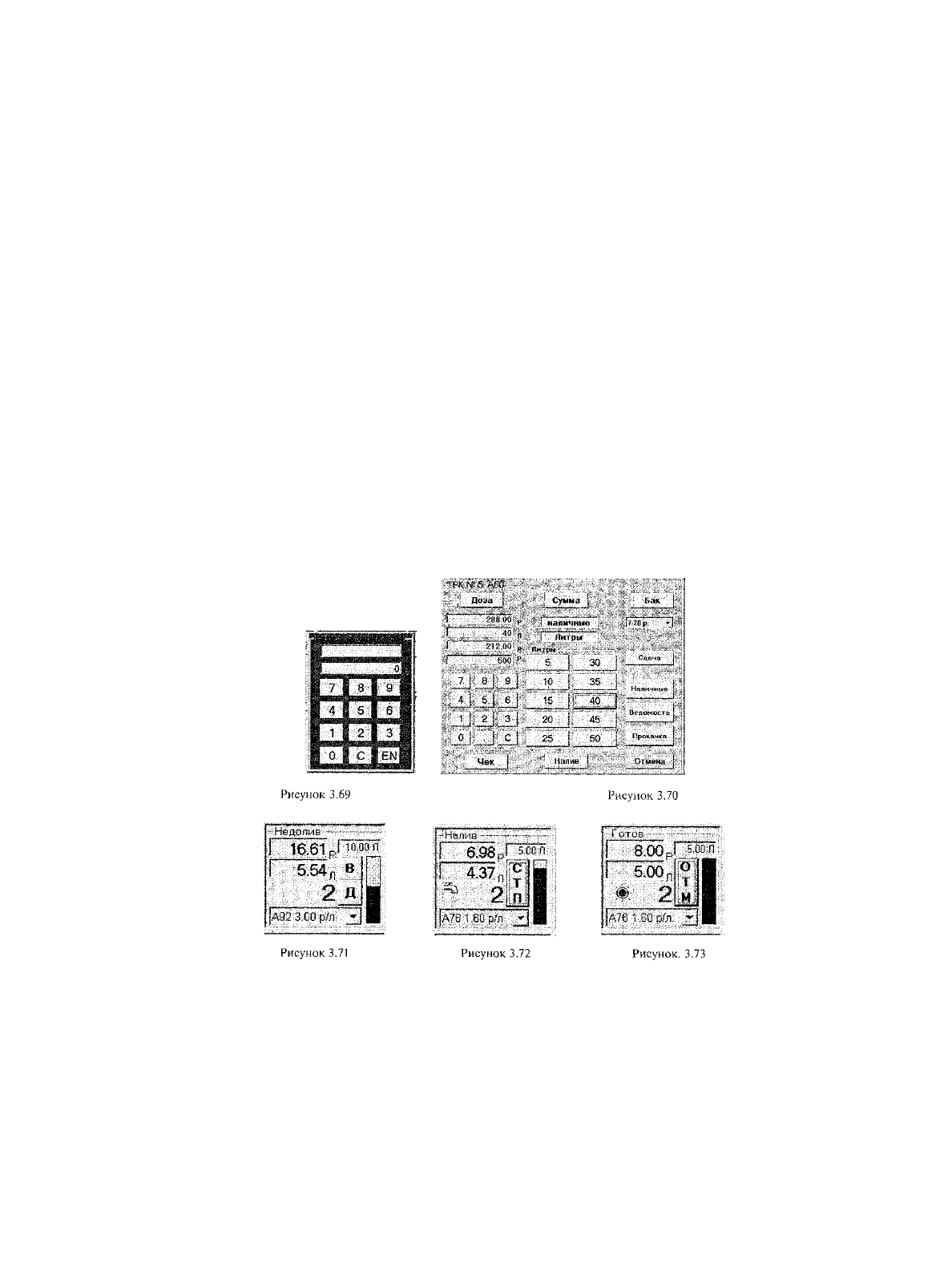

Выбрать   требуемую   ТРК.  Для   этого:   нажмите   левую   кнопку   мыши   на   зеленом

квадрате   с   номером   колонки;   либо   если   ТРК   на   экране   (например,   снят   пистолет)   то
можно   нажать   кнопку   с   буквами   "РЗД"   на   изображении   колонки;   либо   выберите   пункт
меню   "Лит"   и   задайте   номер   стороны   колонки   (рисунок3.69),   либо   набрав   цифры   с
клавиатуры,   либо   с   помощью   мыши   нажатием   соответствующих   кнопок   на   экране   и   с
помощью   клавиши   "Ноте"   задайте   тип   топлива   на   требуемом   пистолете;   либо   нажмите
серую   клавишу   "*"   на   клавиатуре   и   задайте   номер   стороны   колонки   (рисунок   3.69)   либо
набрав   цифры   с   клавиатуры,   либо   с   помощью   мыши   нажатием   соответствующих   кнопок
на экране и с помощью клавиши "Ноте" задайте тип топлива на требуемом пистолете.

2.

Задайте требуемое количество топлива (рисунок 3.70).

1

3.2. Общая характеристика эксплуатации сооружений АЗС и их технологического оборудования

3.

Выберите вид заправки либо за наличные  (по умолчанию), либо по ведомости (т.е. без оплаты

наличными), либо прокачка топлива (т.е. топливо не отпускается клиенту).

4.

Нажмите кнопку "Чек", если необходимо напечатать чек (в этом случае сразу же после печати

чека на ТРК отсылается команда о разрешении отпуска требуемого количества топлива), либо нажмите
кнопку "Налив", если чек не требуется(только для ведомственных АЗС).

5.

Проследите   за   динамикой   отпуска   топлива:  а)   как   только   колонка   подтвердит   получение

команды   на   изображении   ТРК   появится   солнышко   (рисунок   3.73);   б)  отпуск   топлива,   начавшийся   на
колонке, будет обозначен появлением изображения крана, из которого льется топливо (рисунок 3.72.); при
окончании процесса налива возможны следующие ситуации:

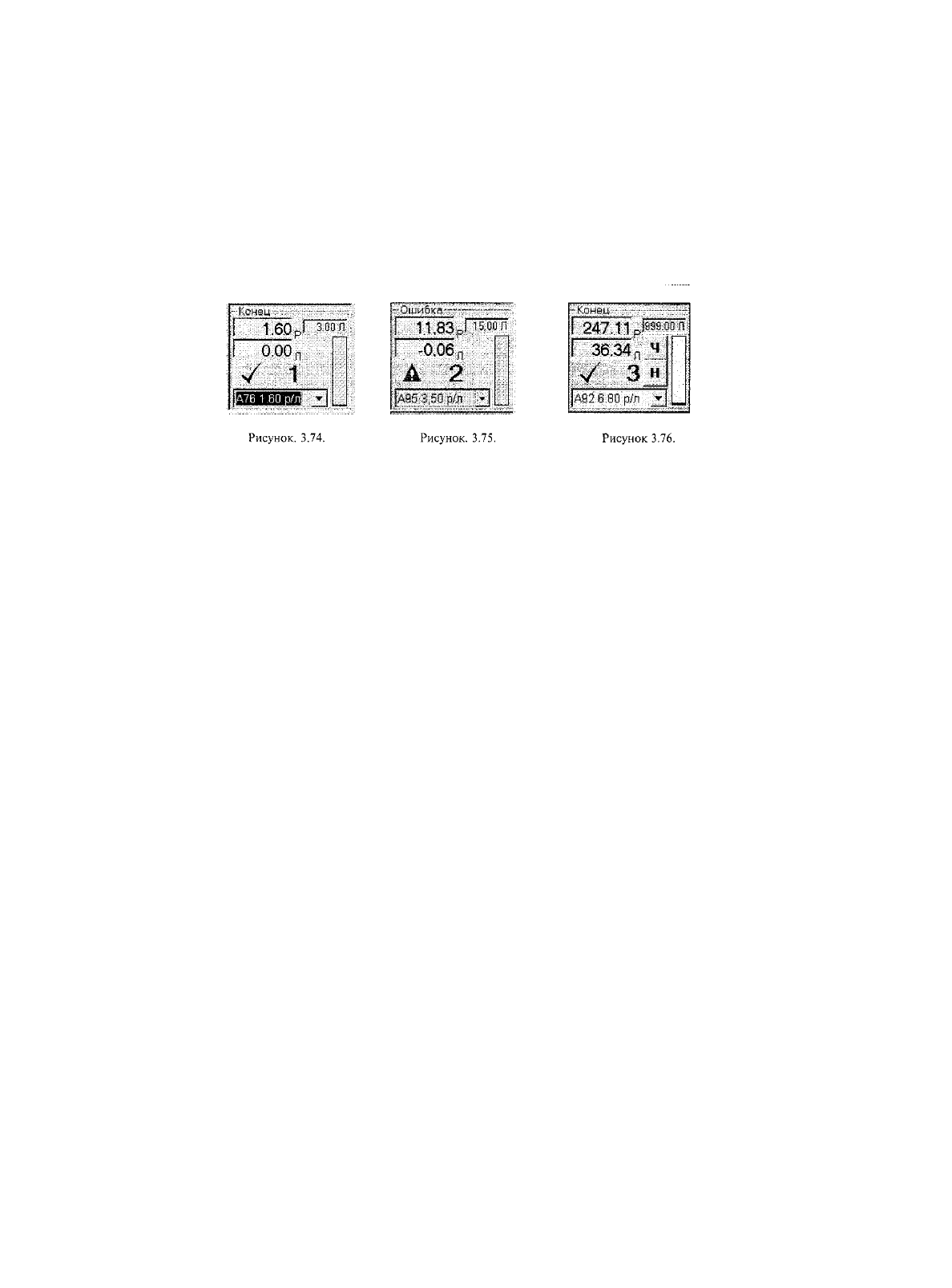

а) топливо отпущено полностью - на изображении колонки появляется галочка (рис.

3.74)

и колонка переходит в режим ожидания новой команды,

б) недолив   топлива   (рисунок   3.71)   -   кнопка   "В"   означает   вернуть   деньги   покупателю

с   печатью   возвратного   чека,   кнопка   "Д"   означает   продолжение   операции
налива(минимальная   доза   долива  - 2 л ) ,   "Ч"   -   оформить   чек   на   кассовом   аппарате   и
разрешить   отпуск   новой   дозы,   "Н"   -   разрешить   отпуск   новой   дозы   без   оформления
чека(   кнопки   "Ч"   и   "Н"   активизируются   только   в   режимах   с   автоавторизацией,   причем
в этих режимах кнопки "В" и "Д" недоступны) (рисунок 3.76).

в) аварийная   ситуация   на   ТРК   или   перелив   топлива   на   величину   равную   или

превышающую максимальный перелив (задается в настройках на вкладке ТРК) (рисунок

3.75)

, такая ситуация воспринимается как ошибка и обозначается в виде восклицательного знака на

красном фоне. В этом случае продолжить использование ТРК можно будет если нажать с помощью мыши
зеленый прямоугольник в верхнем ряду с номером данной колонки.

4.2 Отпуск топлива на определенную сумму в рублях Порядок
действий оператора следующий:

1. Выбрать требуемую ТРК. Для этого: нажмите левую кнопку мыши на зеленом квадрате с номером

колонки; либо если ТРК на экране (например, снят пистолет) то можно нажать кнопку с буквами "РЗД" на
изображении колонки; либо выберите пункт меню "Руб" и задайте номер стороны колонки (рисунок 3.69),
либо набрав цифры с клавиатуры, либо с помощью мыши нажатием соответствующих кнопок на экране и
с   помощью   клавиши   "Ноте"   задайте   тип   топлива   на   требуемом   пистолете;   либо   нажмите   серую
клавишу"/"   на   клавиатуре   и   задайте   номер   стороны   колонки   (рисунок   3.69)   либо,   набрав   цифры   с
клавиатуры, либо с помощью мыши нажатием соответствующих кнопок

Глава 3. Техническая эксплуатация АЗС и их технологического оборудования

на экране и с помощью клавиши "Ноте" задайте тип топлива на требуемом пистолете.

2.

Задайте требуемую сумму в рублях.

3.

Выберите   вид  заправки   либо   за   наличные   (по   умолчанию),   либо   по  ведомости   (т.е.   без

оплаты), либо прокачка топлива (т.е. топливо не отпускается клиенту).

4.

Нажмите кнопку "Чек",  если необходимо напечатать чек (в этом случае сразу же после

печати чека на ТРК отсылается команда о разрешении отпуска требуемого количества топлива),
либо нажмите кнопку "Налив", если чек не требуется.

5.

Проследите за динамикой отпуска топлива:  а) как только колонка подтвердит получение

команды на изображении ТРК появится солнышко (рисунок.3.73); б) отпуск топлива, начавшийся
на колонке, будет обозначен появлением изображения крана, из которого льется топливо (рисунок
3.72);   при   окончании   процесса   налива   возможны   следующие   ситуации:   а)   топливо   отпущено
полностью - на изображении колонки появляется галочка (рисунок 3.74) и колонка переходит в
режим ожидания новой команды, б) недолив топлива (рисунок 3.71) - кнопка "В" означает вернуть
деньги   покупателю   с   печатью   возвратного   чека,   кнопка   "Д"   означает   продолжение   операции
налива, в) аварийная ситуация на ТРК или перелив (рисунок 3.75). Такая ситуация воспринимается
как   ошибка   и   обозначается   в   виде   восклицательного   знака   на   красном   фоне.   В   этом   случае
продолжить   использование   ТРК   можно   будет   если   нажать   с   помощью   мыши   зеленый
прямоугольник в верхнем ряду с номером данной колонки.

4.3 Отпуск топлива до полного бака Порядок
действий оператора следующий:

1.

Выбрать требуемую ТРК. Для этого: нажмите левую кнопку мыши на зеленом квадрате с

номером колонки; либо если ТРК на экране (например, снят пистолет) то можно нажать кнопку с
буквами   "РЗД"   на   изображении   колонки;   либо   выберите   пункт   меню   "Бак"   и   задайте   номер
стороны   колонки   ,либо   набрав   цифры   с   клавиатуры,   либо   с   помощью   мыши   нажатием
соответствующих   кнопок   на   экране   и   с   помощью   клавиши   "Ноте"   задайте   тип   топлива   на
требуемом пистолете; либо нажмите серую клавишу "-" на клавиатуре и задайте номер стороны
колонки либо, набрав цифры с клавиатуры, либо с помощью мыши нажатием соответствующих
кнопок на экране и с помощью клавиши "Ноте" задайте тип топлива на требуемом пистолете.

2.

Нажмите кнопку "Бак",  предварительно не  задавая никакой дозы. При этом высветится

максимальная   доза,   разрешенная   при   заправке   до   полного   бака,   заданная   в   параметре   "Доза
автоавторизации" или 999.99 л в случае поддержки ОУ команды отпуска "до полного бака". В
случае предварительного задания дозы или суммы отпуска и последующего нажатия кнопки "Бак"
предельная доза отпуска "до полного бака" будет ограниченна заданной дозой.

3.

Выберите   вид  заправки  либо  за   наличные   (по  умолчанию),   либо  по  ведомости   (т.е.   без

оплаты), либо прокачка топлива (т.е. топливо не отпускается клиенту).

4.

Нажмите кнопку "Налив".

Проследите   за   динамикой   отпуска   топлива:  а)   как   только   колонка   подтвердит   получение

команды на изображении ТРК появится солнышко (рисунок 3.73); б) отпуск топлива, начавшийся
на колонке, будет обозначен появлением изображения крана, из которого льется топливо (рисунок
3.72.); при окончании процесса налива появятся кнопки "Ч" - оформить чек на отпущенную дозу,
"Н" - отказаться от оформления чека.

Кнопка-переключатель  "Сдача"  предназначен   для   ввода   суммы   наличных,   полученных   от

клиента. Сумму наличных можно ввести только до момента ввода суммы или дозы отпуска.

3.2. Общая характеристика эксплуатации сооружений АЗС и их технологического оборудования

В   случае   превышения   стоимости   дозы   отпуска   введенной   суммы   наличных   (или   в   случае

отсутствия ввода суммы наличных) сумма наличных автоматически считается равной введенной
сумме отпуска(или стоимости дозы отпуска).

Поле выбора стоимости 1 л НП показывает текущую цену НП для данного отпуска, а в случае

отсутствия запрета ручного выбора цены позволяет оперативно изменять цену НП для текущего
отпуска(цена выбирается из заранее заданного ряда цен).

5. Опрос суммарных счетчиков

Для периодического контроля суммарного количества отпущенного каждой колонкой топлива

существует   команда   главного   меню   опрос   суммарных   счетчиков   "Сум".   По   этой   команде
производится опрос электронных суммарных счетчиков всех ТРК, с которыми разрешена работа.

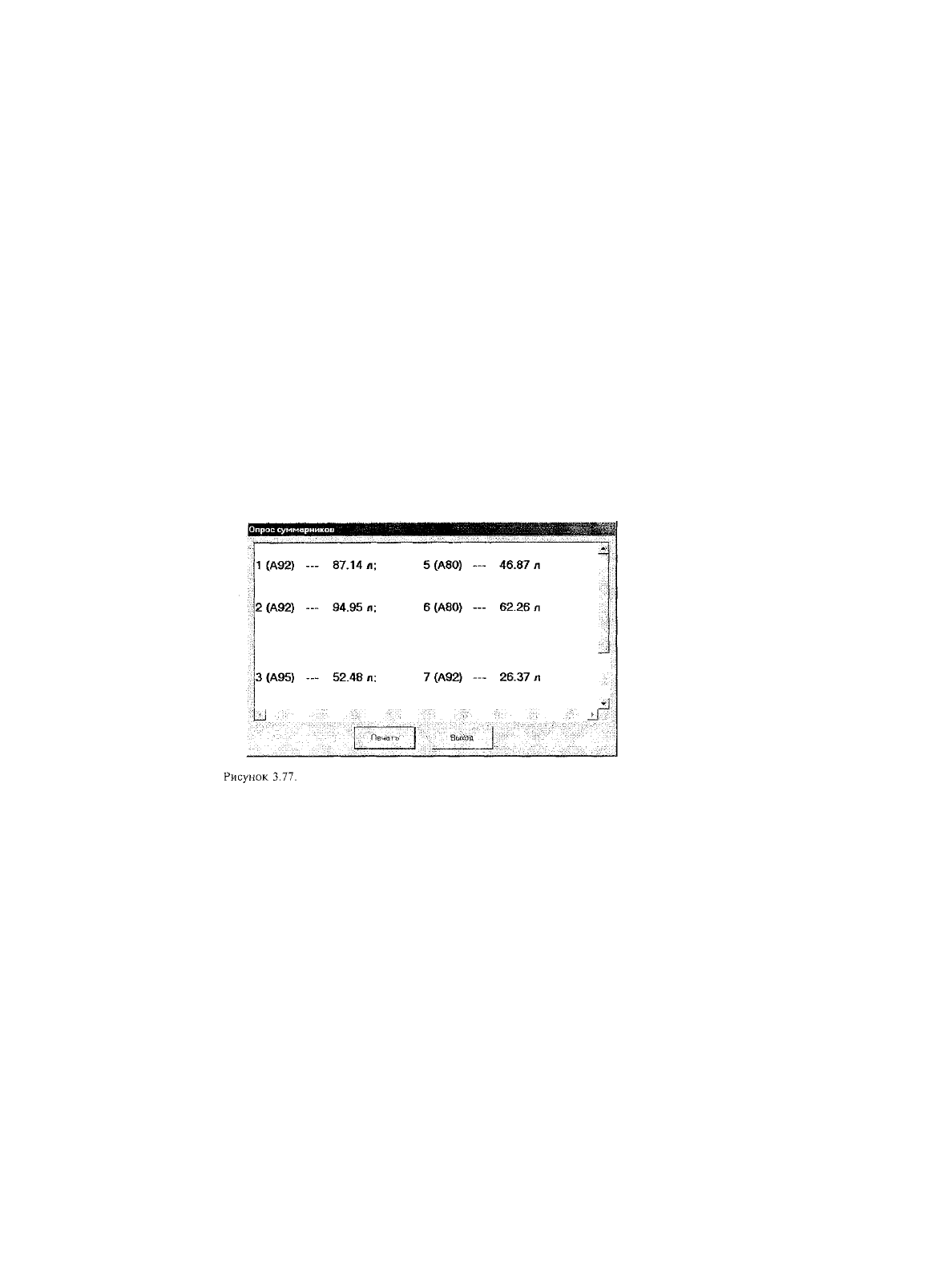

Результат выполнения этой команды (Рисунок

3.77)

содержит отпущенное количество топлива в

литрах каждой опрошенной колонкой с момента ее производства по текущий момент времени.
Кнопка   "Печать"   приводит   к   печати   показаний   суммарных   счетчиков   на   принтере   для   печати
талонов. Дополнительно для некоторых видов отсчетных устройств ТРК в меню "Сервис" может
быть   доступен   пункт   "Показ   суммарных   счетчиков",   служащий   для   отображения   показаний
электронных суммарных счетчиков на индикаторах ТРК.

6. Работа с резервуарами

Программа позволяет обслуживать от 1 до 12 резервуаров. В пункте 3.6 описана лроцедура

ввода начальной информации о резервуарах: максимальный объем и тип хранимого топлива. В

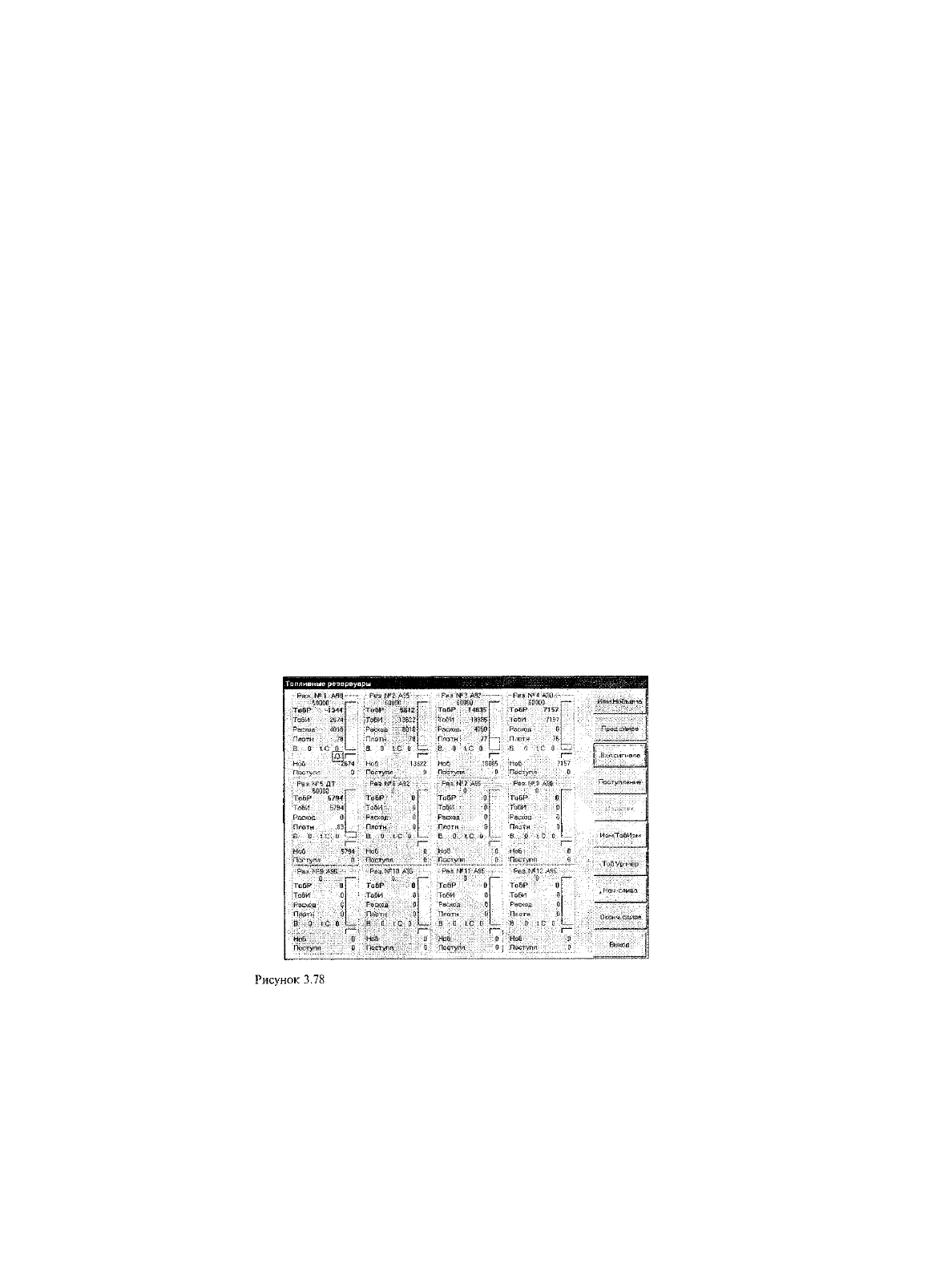

этом же пункте мы рассмотрим управление информацией об \ровнях топлива в резервуарах. На
рисунке 3.78 показан вид экрана после выбора пункта Рез" в главном меню.

Каждый резервуар представлен отдельным квадратом и, чтобы выполнить с ним какое-нибудь

действие, требуется с помощью мышки его выбрать, нажав левую кнопку мыши когда указатель
мыши находится в области соответствующего квадрата

4

5

Глава 3. Техническая эксплуатация АЗС и их технологического оборудования

резервуара. После выбора резервуара его название окрашивается в красный цвет (на рисунке это
резервуар   №   1).   Рассмотрим   основные   обозначения   отображаемой   информации   по   каждому
резервуару:

Цифры под названием

- максимальный объем резервуара в литрах.

ТобРасч

- текущий объем расчетный в литрах, также

отображается в виде графического столбца (при отсутствии системы измерения уровня).

ТобИзм

- текущий (на момент измерения) объем измеренный

в литрах.

Расход

- учтенный через колонки расход в литрах на данный

момент с начала смены.

Вода

- уровень подтоварной воды.

Ноб

- объем в литрах на начало смены.

Поступл

- объем поступившего топлива в литрах за смену.

ТобР и ТобИзм могут быть выделены жирным шрифтом. При работе с системой ИУ жирным

шрифтом выделяется ТобИзм, при отсутствии ИУ в системе или отсутствии связи с ним жирным
шрифтом выделяется ТобРасч.

Символ   "Звонок"  сигнализирует   о   включении   режима   сигнализации   верхнего   и   нижнего

уровней топлива в резервуарах.

Цветной индикатор,  находящийся под графической шкалой уровня, индицирует состояние

обмена с системой ИУ. Белый цвет индикатора - канал выключен (отсутствует), красный - ошибка
связи с каналом, желтый - в данный момент происходит сбор информации с канала, зеленый -
данные считаны, ошибок нет.

Буквы "У, О, П, Т, В" - показывают наличие в системе датчиков уровня, объема (т.е. внутрених

калибровочных таблиц), плотности, температуры, ПТВ.















содержание   ..  18  19  20  21   ..
