ТЕХНИЧЕСКАЯ ОСНАЩЁННОСТЬ И ПЕРСОНАЛ В СИСТЕМАХ НЕФТЕПРОДУКТООБЕСПЕЧЕНИЯ - часть 18





3.2. Общая характеристика эксплуатации сооружений АЗС и их технологического оборудования

25



Основные функции

Производитель

«АГАТ-

12мк4»

Настройка до 48 рукавов, при одновременной работе 12 рукавов; работа при

задании дозы по литрам, рублям, до полного бака: работа в двух режимах:

- одно рукавные ТРК (НАРА 28. Север-1> до 12-ти; двух рукавные ТРК

(НАРА42,Север-1> до 6-ти;

многорукавные ТРК (НАРА 5000,7000)- до 6-ти, имеющим до четырех

рукавов на одну сторону с одновременным отпуском топлива по одному

рукаву на каждую сторону;

программирование с клавиатуры контроллера параметров ТРК;

ведение сменного и общего литрового итога продаж;

простота в работе и высокая помехоустойчивость;

режим «прямого пуска» с пульта управления (для систем налива);

неограниченный срок хранения  всех запрограммированных параметров и

рабочей информации при отключении электропитания

ЗАО «НАРА» г.

Серпухов

«САПСАН»  Работа в составе колонок с различной дозировкой топлива:

работа в трех режимах заправки- задание отпускаемой дозы топлива в

рублях

или литрах, а также до полного бака;

задание цены за литр топлива и возможность контроля цены;

вычисление дозы в рублях и литрах по введенным значениям цены за литр

и

дозы, вычисление сдачи;

вызов предыдущей отпущенной дозы, как в литрах, так и в рублях для

повторного отлива;

принудительный пуск колонки оператором;

индикация перелива топлива, звуковая сигнализация;

суммирование общего количества отпущенного топлива;

сохранение в памяти цены 1 литра топлива и общего количества топлива;

защита программируемых регулировочных параметров кодом доступа;

работа с активной ККМ по «универсальному протоколу обмена».

ООО «САПСАН»

г. Фрязино

«ТОПАЗ»

Предназначен   для   дистанционного   управления   двумя однорукавными

топливораздаточными     колонками,     оснащенными     герконовыми или

электронными датчиками расхода топлива.

Обеспечивают управление клапанами большого и малого расхода, подсчет,

индикацию,  количество  выданного топлива на дисплее пульта и табло

отсчетного устройства колонки.

Управление контроллером производится с ККМ или компьютерной

системы управления через блоки сопряжения серии «ТОПАЗ-119» (в

зависимости от модели ККМ). С одной ККМ могут одновременно работать

до восьми контроллеров «ТОПАЗ-103МК» и обслуживаться соответственно

до 16 ТРК.

ООО

«Топаз-электро»

г. Волгодонск

«Весна»

Предназначен     для      аппаратной      и      программной совместимости

топливораздаточных и газонаполнительных колонок с контрольно-

кассовыми машинами (ККМ), поддерживающими протокол обмена

данными «ЛИВНЫ» или «SAMSUNG-ИСКРА».

Контроллер имеет 3 индикатора и клавиатуру, позволяющие:

-  отображать информацию о состоянии (заданную и отпущенную дозу,

цену, значение суммарных счетчиков), одновременно 6 или 12 постов

налива ТРК (всего возможно подключение до 10 ТРК с общим количеством

постов не более 32);

-  производить оперативное изменение параметров ТРК (значения

тарировочных коэффициентов, цены, номеров постов и т. д.) в режим

«редактор»;

-  производить задание дозы отпуска в литрах или рублях (при пуско-

наладочных работах, ремонтах и контрольных проливах);

-  вести   учет  количества  топлива,   отпущенного   за  смену («суточные

суммарники»).

Контроллер имеет два режима работы, доступ к которым защищен паролем:

- «Администратор»-режим для управления процессом отпуска (задание

цены и дозы в литрах и рублях);

- «Редактор»-режим для изменения настроек контроллеров ТРК

ОАО

«Промприбор»

г. Ливны

Таблица 3.23

Глава 3. Техническая эксплуатация АЗС и их технологического оборудования

26

Все  ККМ, участвующие  в  регистрации  денежных  расчетов  с  населением за  товары  и услуги,

должны  в  обязательном  порядке  находиться  на  техническом  обслуживании  в  Центрах
технического обслуживания и ремонта (ЦТО) ККМ, аккредитованных на этот вид деятельности по
конкретным моделям, и иметь средства визуального контроля (голограммы) производителя ККМ и
ЦТО , в котором ККМ находится на техническом обслуживании.

Сроки  разрешенной  эксплуатации  ККМ  каждой  из  моделей  ККМ,  включенной  в  Госреестр

ККМ,  определяется  решениями  Госкомиссии  по  ККМ.  Взаимоотношения  и  обязательства
производителя  и  покупателя  (пользователя)  ККМ,  ЦТО,  территориальных  органов
Ростехрегулирования,  органов  исполнительной  власти  субъектов  Российской  Федерации  и
органов  Министерства  по  налогам  и  сборам  регламентируются  Положением  "О  продаже,
техническом  обслуживании  и  ремонте  контрольно-кассовых  машин  в  Российской  Федерации",
утвержденном Госкомиссией по ККМ.

Система управления позволяет:
- осуществлять включение-выключение насосов колонок;
- отображать состояние АЗС в реальном масштабе времени на экране монитора компьютера;
- осуществлять  автоматическую  печать  чека;  принимать  информацию  с  измерителя  уровня

"Струна-М", "Игла";

- накапливать  информацию  о  реализации  топлива  и  товаров;  вести  учет  поступления  и

инкассации наличных денег, вырученных на АЗС; печатать сменный отчет по АЗС;

- накапливать информацию об аварийных ситуациях, произошедших на АЗС за определенных

промежуток времени;

- вести учет поступления и продажи фасованных масел и сопутствующего товара за наличный

расчет;

- осуществлять учет дополнительных услуг, таких как мойка, мелкий ремонт и других.



3.2.11.

АВТОМАТИЗИРОВАННАЯ

СИСТЕМА

ОТПУСКА

И

УЧЕТА

НЕФТЕПРОДУКТОВ "СПРУТ-2"

За  последние  пять  лет  рынок  систем  автоматизированного  управления  автозаправочным

комплексом

значительно

расширился.

Развитие

этого

направления

обусловлено

перераспределением

в

эту

сферу

деятельности

инженерно-технического

персонала,

специализировавшегося ранее на разработке АСУТП в ведущих отраслях промышленности (в том
числе и оборонной).

Доступность  к  современной  элементной  базе  и  программным  средствам  позволяет  создавать

достаточно  надежные  контроллеры  и  системы  для  управления  ТРК  как  отечественного,  так  и
импортного производства.

Одной из наиболее надежных и доступных для потребителя (по соотношению цена/ качество)

является автоматизированная система отпуска и учета нефтепродуктов "СПРУТ-2" (ЗАО "НАРА",
г. Серпухов, Московская обл.).

Работу  системы  управления  ТРК  "СПРУТ-2"  разберем  подробно,  применив  материалы

Руководства  по  эксплуатации  РЭ 1.5.6530. Данная  информация  устанавливает  основные  правила
эксплуатации  системы  управления  и  предназначена  для  операторов  и  администраторов,
использующих и обслуживающих ее.

3.2. Общая характеристика эксплуатации сооружений АЗС и их технологического оборудования

27

Общие положения

1. Стратегия защиты
В комплекте с системой "Спрут-2"  поставляется средство защиты, называемое "электронным

ключом". "Электронный  ключ"  представляет  собой  электронный  блок,  не  требующий
электропитания  и  подключающийся  к  параллельному  порту  компьютера.  Наличие  электронного
ключа свидетельствует о лицензионной чистоте приобретенного программного продукта. Система
"Спрут-2"  работает  только  при  подключенном  к  компьютеру  ключе.  В  этом  случае  Вы  можете
делать  архивные  копии  программ  и  дистрибутивных  дисков,  переносить  установленное
программное обеспечение на другой компьютер, перенося при этом и электронный ключ.

2. Требования к программно-аппаратной среде

Для нормального функционирования системы требуется следующее оборудование: 4
Компьютер Intel Celeron или выше или совместимый; 4-    ОЗУ не менее 128 Мб;
4    На жестком диске не менее 200 Мб свободного пространства;
4  Манипулятор  мышь PS/2 (настоятельно  рекомендуется  использование  "оптической"  мыши,

подключение мыши к USB портам не рекомендуется);

4 Свободные два последовательных порта (1 для ТРК, 1 для ФР) - рекомендуется использовать

порты, размещенные на материнской плате ПК;

4 Интерфейсный модуль для связи компьютера и ТРК (топливно-раздаточных колонок);
4  Фискальный  регистратор  (ФР) - для  АЗС,  осуществляющий  отпуск  за  наличный  или

безналичный расчет, рекомендуется использование ФР производства "Штрих", при выборе типа ФР
руководствуйтесь  действующим  законодательством  и  консультируйтесь  с  поставщиками  ПО  о
совместимости оборудования;

4    Принтер - для печати отчетов (предпочтительно струйный или лазерный);

4-  Дополнительные  два  последовательных  порта  с  возможностью  установки  нестандартных

прерываний (1 для  системы  измерения  уровня  топлива  в  резервуарах  типа  "Струна",  один  для
системы  электронных  идентификаторов),  организация  дополнительных  портов  возможна  путем
использования преобразователей USB-COM или карт PCI-COM;

4    Блок бесперебойного питания, мощностью не менее 500ВА;
4    Устройство для резервного копирования (желательно);
4    Операционная среда Microsoft Windows 98SP2.

3. Указания мер безопасности
Во  избежание  выхода  из  строя  оборудования  и  поражения  электрическим  током

обслуживающего  персонала,  а  также  обеспечения  защиты  от  электромагнитных  и
электростатических  помех  НЕОБХОДИМО  заземлить  все  оборудование.  При  этом  необходимо
питающие  розетки,  которые  будут  использованы  для  подключения  ЭВМ,  принтера,  ФР,
интерфейсного  модуля  и  прочих  периферийных  устройств , подключить  к  одному  вводному
автомату и к одной фазе.

Подготовка к работе

1. Установка программы

В состав поставки программы входит: "электронный ключ" защиты программы от копирования,

интерфейсный  модуль - преобразователь RS-232 в RS-485 (возможно  использование  в  качестве
интерфейсного модуля контроллера или пульта управления

Глава 3. Техническая эксплуатация АЗС и их технологического оборудования

28

ТРК  Топаз -103М1 / Топаз - 103МК1)  и  сама  программа  "Спрут-2"  в  виде  дистрибутива,
записанного на компакт диске CD ROM. Порядок установки системы следующий:

1. При  выключенном  компьютере.  Подключите  к  компьютеру  интерфейсный  модуль -

преобразователь RS-232 в RS-485. Соедините  его  прилагаемым  нуль-модемным  кабелем  с
разъемом  одного  из  последовательных  портов  компьютера.  Подключите  к  другому  разъему
интерфейсной  карты  кабель  управления  ТРК  согласно  "Схеме  подключения  ТРК  на  АЗС  с
управлением  по  интерфейсу RS-485" поставляемой  заводом  изготовителем  ТРК  (обычно  это
контакты 3 (485А)  и 9 (485В)  для  преобразователей  ООО  "Автоматика"  или 6 и 9 для
преобразователей или ООО "Топаз-электро").

2. Вставьте "электронный ключ" поставляемый с программой в параллельный порт.
3. Включите компьютер и подождите до окончания запуска операционной системы "Windows"

и начните установку программы "Спрут-2".

4. Чтобы  начать  установку  программы  вставьте  в  соответствующий  привод  компакт-диск,  а

затем запустите на выполнение программу установки Setup.exe, которая находится в директории
"SPRUT2__xxxxxx/Diskl" на компакт-диске.

5. Следуйте указаниям программы установки.
Примечание.  В  случае,  если  на  компьютере  установлена  предыдущая  или  демо-версия  ПО

"Спрут-2", то до начала установки новой версии ПО деинсталлируйте предыдущую версию через
"Панель  Управления",  раздел  "Установка  и  удаление  программ",  при  необходимости
предварительно сохранив в отдельной папке файл с настройками и данными программы sprut.mdb

6. При  использовании  ФР  Штрих  установите  драйвер,  идущий  в  комплекте  с  ФР  -А2.7/А2.8

для ФР Штрих-ФР-Ф или А4.0 для ФР Штрих-950К, ШТРИХ-КОМБО-ФР-К или более поздних,
программу "Налоговый инспектор".

7. ОБЯЗАТЕЛЬНО установите следующие параметры:



- региональные стандарты - "Русский", все настройки оставить без изменений, кроме:
- в формате чисел и денежных единиц разделитель целой и дробной частей числа в виде точки

количество дробных знаков -"2",

- формат даты "дд/ММ/гггг" (разделитель даты в виде "/"),
- отключите  переход  в  "ждущий"  режим  компьютера,  автоматическое  отключение  жестких

дисков и запуск хранителей экрана,

- рекомендуется настроить автоматическое свертывание панели задач с экрана (выполняется в

настройке "Панель задач и меню "Пуск"").

8. Запустите на выполнение программу "Спрут-2".
9. Войдите в режим настройки и введите информацию о последовательных портах, связанных

с ТРК и ФР, и если необходимо с системой типа "Струна" и электронными идентификаторами, а
также о составе АЗС. Установка значения "О" для номера порта, связанного с соответствующим
устройством,  обозначает  отсутствие  данного  устройства  в  данной  конфигурации  оборудования,
установка  номера  порта  "О"  для  порта  ТРК  НЕ  ДОПУСКАЕТСЯ,  установка  одинаковых,
отличных от "О" значений номеров портов для разных устройств также не допускается.

10. Для  ФР  "Штрих"  после  настройки  информации  о  портах  различных  устройств

(и  ввода  отличного  от "0" номера  порта  для  порта  ФР)  и  последующей  перезагрузки
программы  необходимо  выполнить  настройку  параметров  связи  с  ФР(см.  раздел
Настройка ФР).

3.2. Общая характеристика эксплуатации сооружений АЗС и их технологического оборудования

29

Порядок работы

1. Регистрация в системе

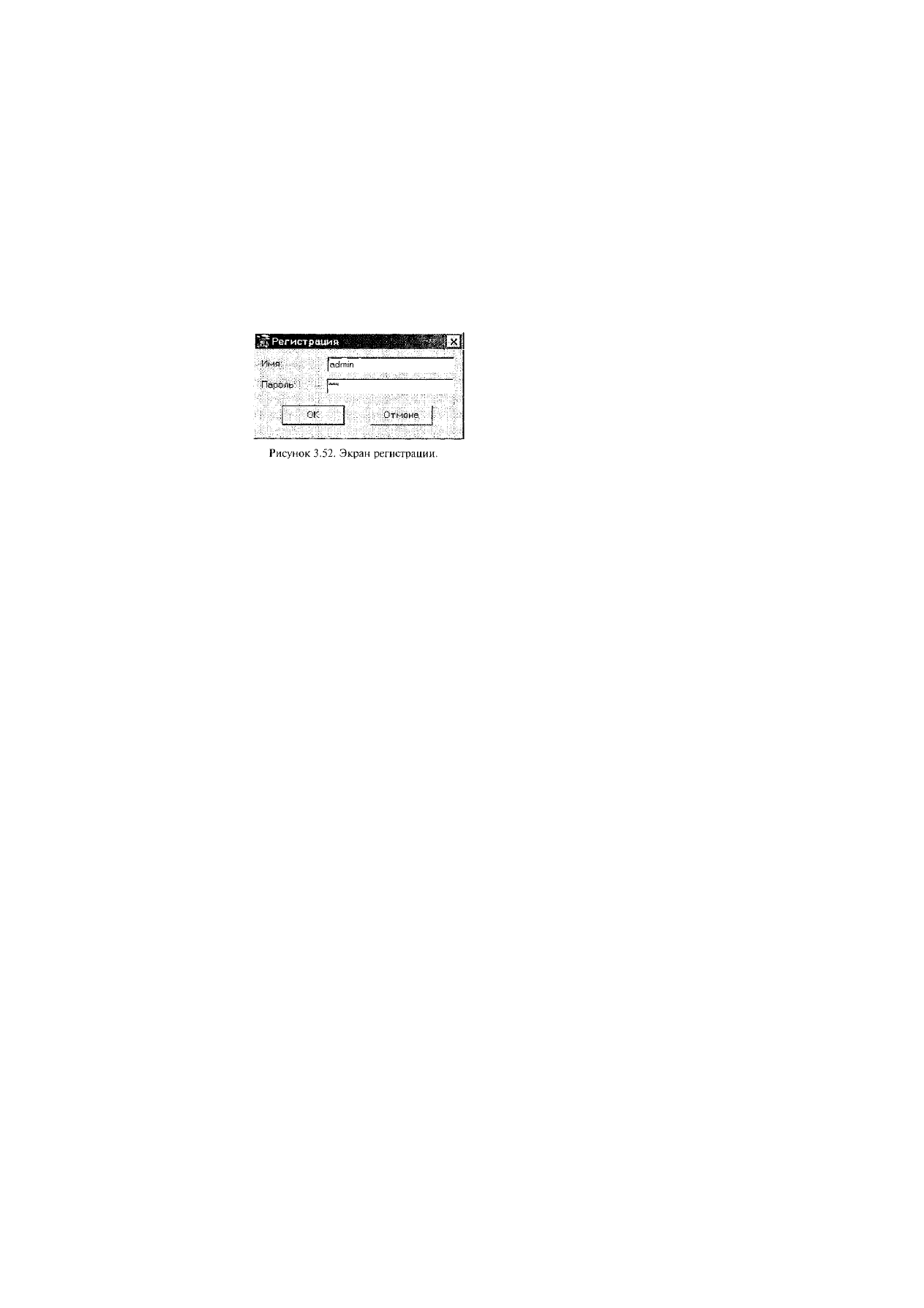

После  запуска  на  выполнение  программы  "Спрут-2"  требуется  в  начале  зарегистрироваться

(рисунок.3.52).  В  системе  имеется  три  типа  предустановленных  пользователей:  системные
администраторы, администраторы и операторы.

2. Основной экран

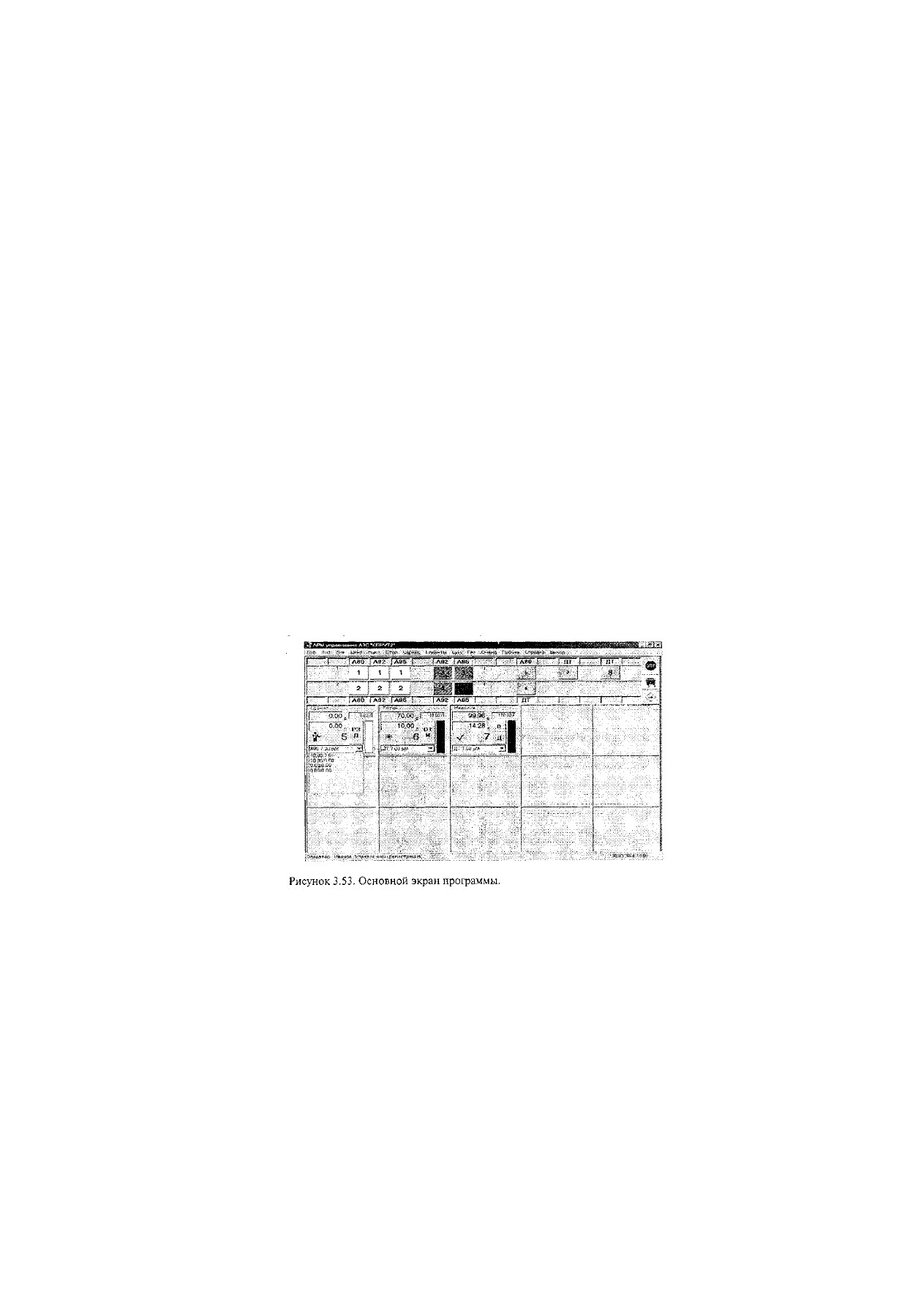

На рисунке.3.53 зафиксировано изображение основного экрана программы, появляющегося на
мониторе компьютера после правильной регистрации. Условно основной экран можно разделить
на следующие области:

♦

в самом верху название программы "АРМ Управления АЗС "СПРУТ2"";

♦

вторая  область  содержит  список  меню  основных  действий.  Как  правило  пункты  меню

дублируют функции, которые могут быть выполнены и другими средствами.

Пункты меню "Руб", "Лит", "Бак" дублируют функции задания дозы отпуска, "Касса" - для
регистрации продаж товаров и снятия отчетов по ККМ "Цена" - для изменения цен на НП,
"Выкл" - для дублирования передачи команды останова/отмены дозы на ТРК,
"Стоп" дублирует передачу команды аварийного останова на ВСЕ ТРК,
"Сервис" - для доступа к функциям настройки ПО, управления архивацией БД и исправления

сбойных  записей,  а  также  в  зависимости  от  вида  отсчетного  устройства  могут  присутствовать
пункты  для  управления  освещением  индикаторов  и  выводом  на  индикацию  показаний
электронных суммарников,

"Контрагенты" - для ввода информации по клиентам и поставщикам, а также ввода данных по

приходу денежных средств от клиентов,

"Сум" - для опроса и вывода на экран компьютера показаний электронных суммарников ТРК,

"Рез" - для просмотра и ввода информации по топливным резервуарам,
"Смена" - для входа в режим передачи смены,

"Прочее" - для ввода номенклатуры дополнительных товаров и просмотра различных отчетов

по АЗС,

"Справка" - для просмотра версии ПО, "Выход" - для выхода из программы.
♦

третья  область - пульт  управления  ТРК.  Состоит  из  названий  нефтепродуктов,

окрашенных  в  разные  цвета  и  соответствующих  им  пистолетов  топливно-раздаточных  колонок,
показанных  в  виде  квадратов  с  номерами  (уменьшенный  размер  цифр  номера  означает,  что  с
данным пистолетом ТРК выполняются какие-либо действия и он

5—3048

Глава 3. Техническая эксплуатация АЗС и их технологического оборудования

30

присутствует на экране в его четвертой области). Цвет квадрата соответствующего изображению
пистолета ТРК показывает текущее состояние: зеленый - с колонкой установлена связь, красный -
временно потеряна связь (для попытки восстановления связи требуется повторно нажать квадрат с
номером ТРК, в противном случае программа попытается автоматически восстановить связь через
20 мин), песочный -ТРК выключена из главного цикла опроса и управления, серый - ТРК временно
выключена из опроса. Возможная цифра рядом с кнопкой - произвольная, как правило, служит для
обозначения  стороны  колонки.  Справа  возможно  отображение  трех  кнопок:  верхняя  красная
кнопка СТОП служит для аварийного останова отпуска сразу на всех колонках, наличие средней
кнопки  с  изображением  автомобиля  свидетельствует  о  том,  что  в  программе  настроен  режим
считывания идентификатора клиента по запросу оператора, наличие нижней кнопки говорит о том,
что в компьютер прочитаны данные с идентификатора(идентификационной карты) клиента;

♦

четвертая  область  это  три  ряда  по 5 квадратов,  в  которых отображаются динамические

состояния ТРК в моменты каких-то действий с ними;

♦

и в  самом низу отображаются фамилия оператора, режим работы программы и текущие

дата, время.

Изображение колонки на экране включает в себя:
♦

Состояние  ТРК:  "Вык"  -  с  ТРК  не  происходит  никаких  операций; "Готов" - на  ТРК

задана доза для отпуска ; "Кр.снят" - на ТРК снят пистолет, доза не задана; "Налив"
- идет  раздача  топлива;  "Недолив"  -  отпуск  топлива  прекращен,  но  заданная  доза  не  была
отпущена полностью; "Конец" - заданная доза отпущена полностью; "ПЕРЕЛИВ"
- на ТРК возникла аварийная ситуация перелива топлива; "Ошибка" - на ТРК возникла аварийная
ситуация, "Связь" - с ТРК потеряна связь.







♦

Два  поля  вверху  слева  отображают  динамическое  состояние  заданной  дозы  в  рублях  и

литрах, сколько еще требуется отпустить в режиме отпуска с предоплатой и отпущенную дозу в
режиме отпуска с постоплатой (до полного бака).

♦

Вверху справа поле показывает заданную дозу либо в литрах, либо в рублях.

3.2. Общая характеристика эксплуатации сооружений АЗС и их технологического оборудования

31



♦

Столбик индикатора справа графически отображает изменение отпускаемой дозы.

♦

Поле внизу показывает тип топлива и цену за литр, а при нажатии на треугольник справа

можно  посмотреть  предысторию 10 последних  заправок  по  выбранной  ТРК  (объем  заданного
топлива / объем отпущенного топлива, дозы, заданные на сумму, пересчитываются в их литровый
эквивалент).

♦

Вертикальная  кнопка  предназначена  для  оперативных  действий  оператора: "ОТМ" -

отменить  заданную  дозу;  "СТП"  -  немедленно  остановить  отпуск  топлива; "РЗД" - задать  дозу
отпуска; "В" - оформить  чек  возврата  за  оставшуюся  дозу  (только  если  предварительно  был
оформлен  чек  покупки);  "Д"  -  долив(продолжить  налив,  "Ч"  -  оформить  чек  продажи  на
отпущенную дозу, "Н" - разрешить авторизацию следующей дозы, "С"/ "П" - сбросить заданную
дозу/произвести  безусловный  пуск  ТРК(только  при  настройке  данного  режима  в  программе  и
поддержки его ОУ ТРК), "ЧЕК" - оформить чек по факту отпуска топлива, "Н" / "Б"- указать тип
оплаты  НАЛИЧНЫЕ/тип  оплаты  БЕЗНАЛИЧНЫЙ  (только  для  режимов  с  автоавторизацией  в
соответствующих версиях ПО)

♦

Красная цифра - это номер стороны колонки.

♦

Рисунок слева внизу графически отображает состояние ТРК на текущий момент времени.

Рассмотрим  более  подробно  динамические  состояния  ТРК  отображаемые  на  экране  (рисунок

3.53):

♦

На  ТРК  задана  доза,  например,  это 10 литров  дизельного  топлива  на  общую  сумму 70

рублей,  отпуск  топлива  еще  не  начат.  В  этом  случае  на  экране  ТРК  появляется  с  надписью
"Готов"  и  с  кнопкой  "ОТМ",  чтобы  в  любой  момент  оператор  мог  отменить  заданную  дозу
нажатием  данной  кнопки.  И,  как  только  колонка  подтвердит  получение  команды  на  отпуск,  на
экране появляется изображение солнышка красного цвета.

+ Если клиент снимет кран на колонке, то в этом случае изображение квадрата ТРК появляется

на  экране  с  надписью  "Кр.снят"  и  с  кнопкой  "РЗД"  и  изображением  человечка.  В  этом  случае
оператор  может  задать  дозу  отпускаемого  топлива  нажатием  кнопки  "РЗД"  с  помощью
компьютерного манипулятора - мышь.

♦

В случае если выдача топлива была остановлена до отпуска всей заданной дозы, то ТРК

на экране остается с надписью "Недолив" и двумя кнопками "В" и "Д", где "В" -значит выдать из
кассы деньги за недополученную дозу и "Д" - долить оставшуюся дозу. В случае если оставшаяся
доза  меньше 2 литров,  то  кнопка  будет  только  одна  "В" (по  техническим  параметрам  на  ТРК
минимальная доза выдачи - 2 л).

3. Настройка
При первом запуске программы необходимо выполнить действия по настройке программы на

конфигурацию  АЗС,  то  есть  ввести  данные:  о  ТРК  и  их  положении  на  экране,  о  коммутации
портов, о типах нефтепродуктов, об операторах, определить наиболее часто используемые дозы и
т.д.  Это  выполняется  выбором  на  основном  экране  пункта  меню  "Сервис",  подпункт
"Настройка",  чтобы  войти  в  режим  настройки  требуется  ввести  имя  и  пароль  оператора  с
полномочиями  администратора  или  системного  администратора.  В  этом  случае  на  экран
выводится окно с функциями настройки.

3.1 ОПЕРАТОРЫ

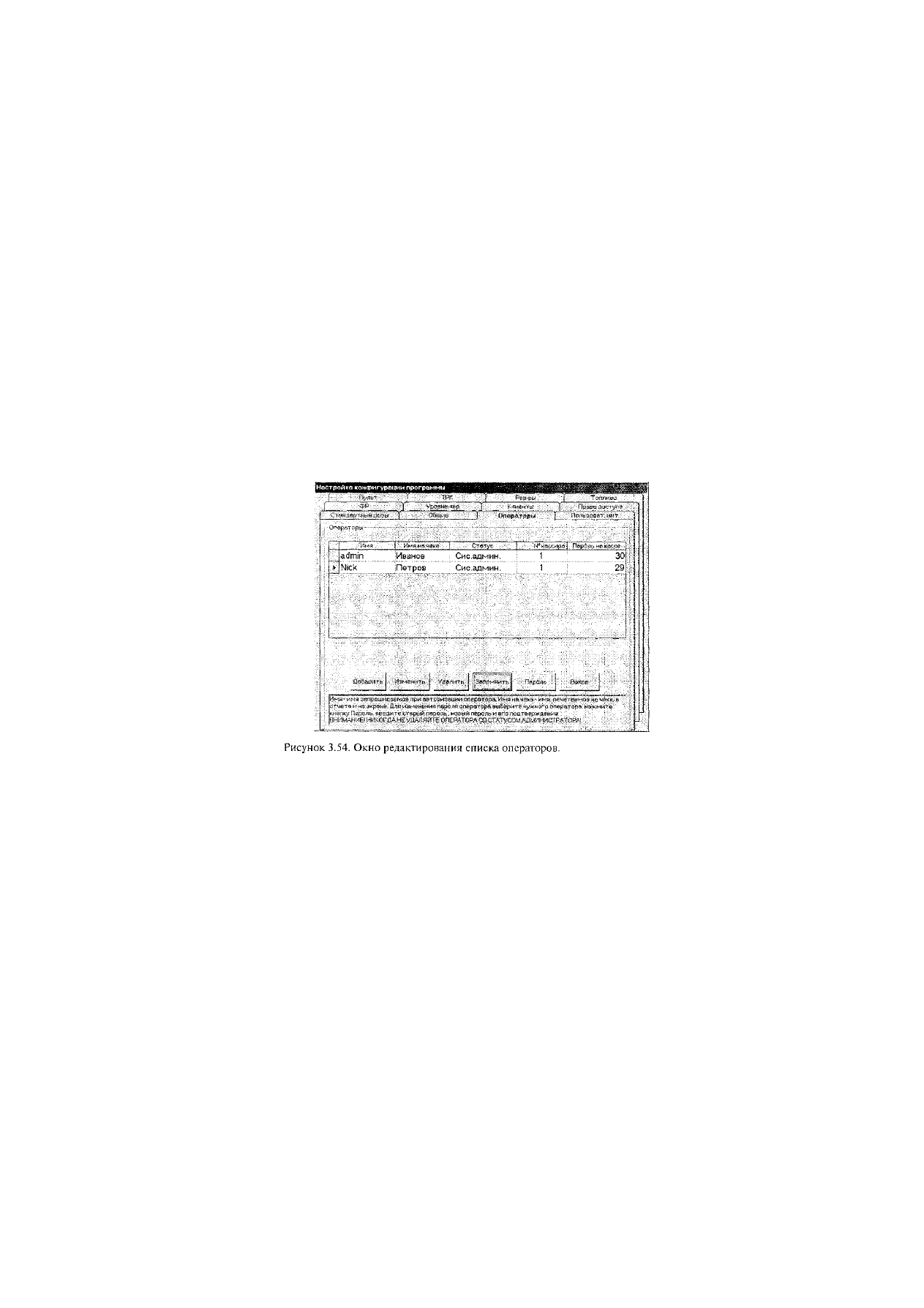

На рисунке.3.54 и 3.55 показано окно по редактированию списка операторов. Администратор

системы может:

1. Добавить нового оператора. Нажмите кнопку "Добавить" и введите необходимые данные.
При  добавлении  нового  оператора  ему  задается  пустой  пароль,  однако  вход  в  систему  с

пустым паролем не разрешен. Поэтому не забудьте изменить пароль.

Глава 3. Техническая эксплуатация АЗС и их технологического оборудования

32

2.

Удалить уже имеющегося оператора. Выберите требуемого оператора и нажмите кнопку

"Удалить".

3.

Изменить имя уже существующего оператора. Кнопка "Изменить" и ввести имя.

4.

Изменить  пароль  уже  существующего  оператора.  Нажмите  кнопку  "Пароль"  и  введите

старый  и  новый  пароли  (новый  пароль  должен  быть  не  менее 4-х  символов)  и  подтвердите
повторным вводом новый пароль.

5.

Изменить статус оператора. Кнопка "Изменить" и выбрать статус.

6.

Изменить  имя  на  чеке.  Кнопка  "Изменить"  и  ввести  имя  в  поле  "Имя  на  чеке".  Данное

имя  используется  при  формировании  сменного  отчета,  а  также  в  качестве  имени  оператора  на
чеке, формируемом на некоторых ФР.

7.

Изменить  пароль,  передаваемый  в  кассу.  Кнопка  "Изменить"  и  ввести  пароль.  В  ФР

производства  НТЦ  "Штрих"  наименование  оператора  на  формируемом  кассовом  документе
зависит  от  передаваемого  пароля (1-30) и  запрограммированного  в  соответствии  с  данным
паролем именем оператора в таблицах ФР.

8.

Изменить номер кассира. Кнопка "Изменить" и ввести номер.

9.

Запомнить введенные изменения. Кнопка "Запомнить".




В зависимости от статуса оператора ему задаются определенные права доступа и привилегии.

Существует 4 категории операторов:

- "ОПР" - простой  оператор,  в  правах  доступа  не  могут  быть  назначены  доступ  к  технич.

настройкам, программирование параметров ККМ и снятие отчетов с гашением;

- "АДМ" - администратор,  запрещен  доступ  только  к  программированию  параметров  ККМ,

нельзя запретить доступ к технич.настройкам, выход из программы и снятие отчетов с гашением.

- "СА" - системный  администратор,  только  ему  разрешено  программирование  параметров

ККМ.















содержание   ..  16  17  18  19   ..
