ТЕХНИЧЕСКАЯ ОСНАЩЁННОСТЬ И ПЕРСОНАЛ В СИСТЕМАХ НЕФТЕПРОДУКТООБЕСПЕЧЕНИЯ - часть 17





3.2. Общая характеристика эксплуатации сооружении АЗС и их технологического оборудования

17

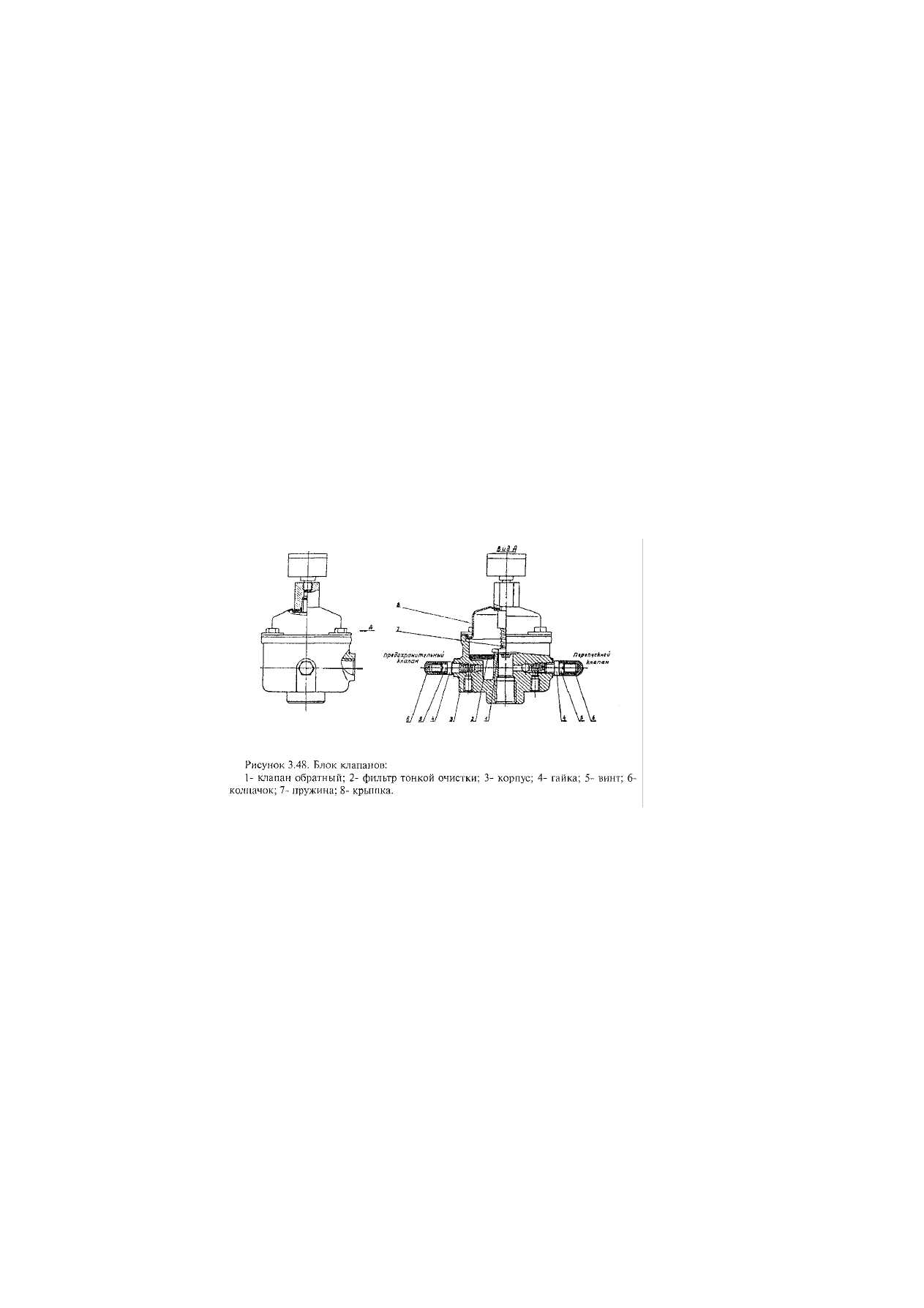

Блок  клапанов  (рисунокЗ.48).Состоит  из  корпуса 3, в  котором  смонтированы  обратный 1,

перепускной и предохранительный клапаны, фильтр тонкой очистки масла 2.

При подаче масла насосной установкой открывается обратный клапан. Масло по трубопроводу

поступает  в  нагревательный  бак  и  заполняет  всю  систему.  После  прекращения  подачи  масла
обратный клапан возвращается на прежнее место под действием пружины 7.

Перепускной  клапан  служит  для  перепуска  избытка  масла  при  работе  установки

предохранения гидравлической системы и регулируется на давление 1,1+0,1 МПа (11+1,0) кгс/см

2



при закрытом раздаточном кране.

Предохранительный  клапан  служит  для  перепуска  масла  из  нагревательного  бака  в  емкость

при нагревании масла и регулируется на давление 1,2±0,1 МПа (12+1,0) кгс/ см

2

Для  регулировки  перепускного  и  предохранительного  клапанов  необходимо  отвернуть

колпачок 6, гайку 4 и, поворачивая винт 5, произвести регулировку.

Шкаф  аппаратный.  Аналогичен  ранее  рассмотренному  (рисунок 3.41), дополнительно

добавлена аппаратура подогрева масла. Вся пускорегулирующая аппаратура и контрольная лампа
смонтированы  в  аппаратном  шкафу.  Шкаф  состоит  из  корпуса 1, дверки 2. На  панели 3 внутри
шкафа  установлена  аппаратура,  на  боковой  стенке-  контрольная  лампа.  Система  нагрева  масла
включается  переключателем  "нагрев  масла".  Нагрев  масла  контролируется  по  одноименной
сигнальной лампе.

Глава 3. Техническая эксплуатация АЗС и их технологического оборудования

18



3.2.9.

АППАРАТУРА

И

СИСТЕМА

УПРАВЛЕНИЯ

ЭКОЛОГИЧЕСКОЙ

БЕЗОПАСНОСТЬЮ

На  рисунке 3.49 изображена  принципиальная  схема  работы  АЗС  практически  без  выбросов

паровоздушной  смеси  в  атмосферу  при  осуществлении  процессов  слива  и  выдачи  топлива.  Она
оснащена  всем  необходимым  оборудованием  в  соответствии  с  "Требованиями  пожарной
безопасности" ПНБ Ш-98.

В  состав  системы  входят  топливные  резервуары,  связанные  газоуравнительной  системой  и

топливораздаточные  колонки,  оснащенные  агрегатами  для  отсоса  паровоздушной  смеси  из  баков
заправляемых автомобилей, специальными раздаточными кранами и коаксиальными рукавами.

Процесс  слива  топлива  осуществляется  в  следующем  порядке:  сливной  рукав  автоцистерны,

оснащенный  наконечником  сливной  муфты,  вставляется  в  сливную  муфту 17 резервуара.
Паровоздушное пространство автоцистерны посредством рукава, оснащенного наконечником 18,
соединяется  с  паровоздушным  пространством  резервуаров  при  помощи  присоединительного
клапана 6. В  момент  соединения  наконечника 18 с  присоединительным  клапаном 6 в  них
принудительно открываются отсечные клапаны. Теперь паровоздушные пространства резервуаров
и автоцистерны разобщены только обратным клапаном 5.

Далее  открывается  кран 14 и  выпускной  кран  автоцистерны.  Топливо  поступает  из

автоцистерны  в  резервуар.  Паровоздушная  смесь  из  резервуара,  в  который  поступает  топливо,
начинает  передавливаться  в  другой  резервуар,  а  в  автоцистерне  в  это  время  начинает  падать
давление.  В  момент,  когда  избыточное  давление  в  автоцистерне  понизится  до  значения 150 мм.
вод.  ст.,  а  избыточное  давление  в  паровоздушном  пространстве  резервуаров 1 достигнет  этой
величины  открывается  обратный  клапан 5 и  паровоздушная  смесь  из  резервуаров  начинает
поступать  в  паровоздушное  пространство  автоцистерны.  Процесс  поступления  паровоздушной
смеси в автоцистерну прекратиться с окончанием слива топлива. После этого закрывается кран 14,
сливной  кран  автоцистерны  и расстыковывается  наконечник 18 и  приемный  клапан 6. При  этом
закрываются отсечные клапаны в наконечнике 18 и присоединительном клапане 6. Таким образом,
при  сливе  топлива  в  резервуары  паровоздушная  смесь  из  них  не  попадает  в  окружающее
пространство. Оказавшаяся в автоцистерне паровоздушная смесь транспортируется на нефтебазу,
где и рекуперируется.

В  период  выдачи  топлива  паровоздушная  смесь  из  баков  заправляемых  автомобилей

отсасывается специальным агрегатом колонки и по трубопроводу нагнетается во впрыскивающее
устройство 16, расположенное  в  резервуаре,  топливо  в  котором  с  меньшим  октановым  числом.
Впрыскивающее  устройство  представляет  собой  парожидкостной  струйный  инжектор.  При
нагнетании в него паровоздушной смеси она выходит из сопла инжектора с высокой скоростью и в
концевом  пространстве  инжектора  создает  пониженное  давление.  Через  отверстия  во  фланце
инжектора  засасывается  жидкий  нефтепродукт  резервуара  и  нагнетается  во  внутреннее
пространство  рассекателя,  одновременно  смешиваясь  с  паровоздушной  смесью,  рассекаясь  на
мелкие  частицы,  а  затем  рассеиваясь  в  пространство  резервуара.  При  поступлении  смеси  во
внутреннее пространство рассекателя теряется ее скорость за счет расширения.

Процесс  дробления  на  мелкие  частицы  паровоздушной  смеси  и  жидкости  увеличивает

поверхность  соприкосновения  двух  фаз  паровой  и  жидкой,  что  повышает  скорость  конденсации
паров нефтепродуктов и позволяет их конденсировать до 8090%. Остальная часть смеси (примерно
20%) поступает в паровоздушное пространство

3.2. Общая характеристика эксплуатации сооружений АЗС и их технологического оборудования

19

резервуаров.  Учитывая,  что  производительность  устройства,  отсасывающего  паровоздушную
смесь,  равна  производительности  колонки,  давление  в  паровоздушном  пространстве  резервуаров

не  увеличивается,  а,  следовательно,  не  срабатывает  дыхательный  клапан  резервуаров  и
паровоздушная смесь из резервуаров не попадает в окружающее пространство.

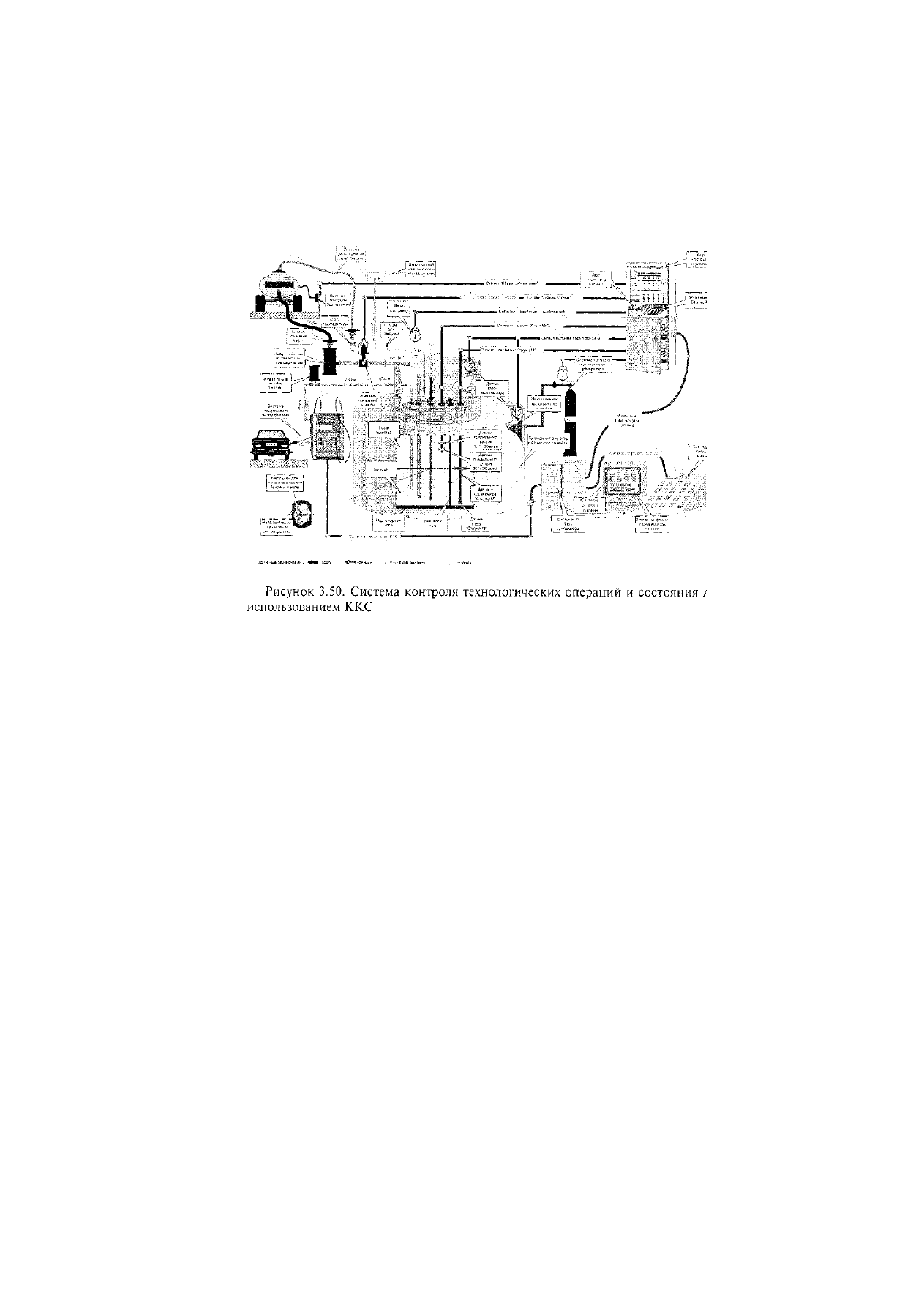

На  рисунке 3.50 представлена  схема  управления  топливораздаточными  колонками  на

автозаправочных  станциях  с  помощью  контроллеров  управления,  которые  поставляются
одновременно  с  колонками.  В  настоящее  время  выпускаются  контроллеры,  позволяющие
управлять  одновременно  до 16-ти  ТРК  с  отображением  необходимой  информации  на  дисплее
компьютера.  Эти  системы  позволяют  автоматизировать  все  технологические  процессы  работы
автозаправочной станции.

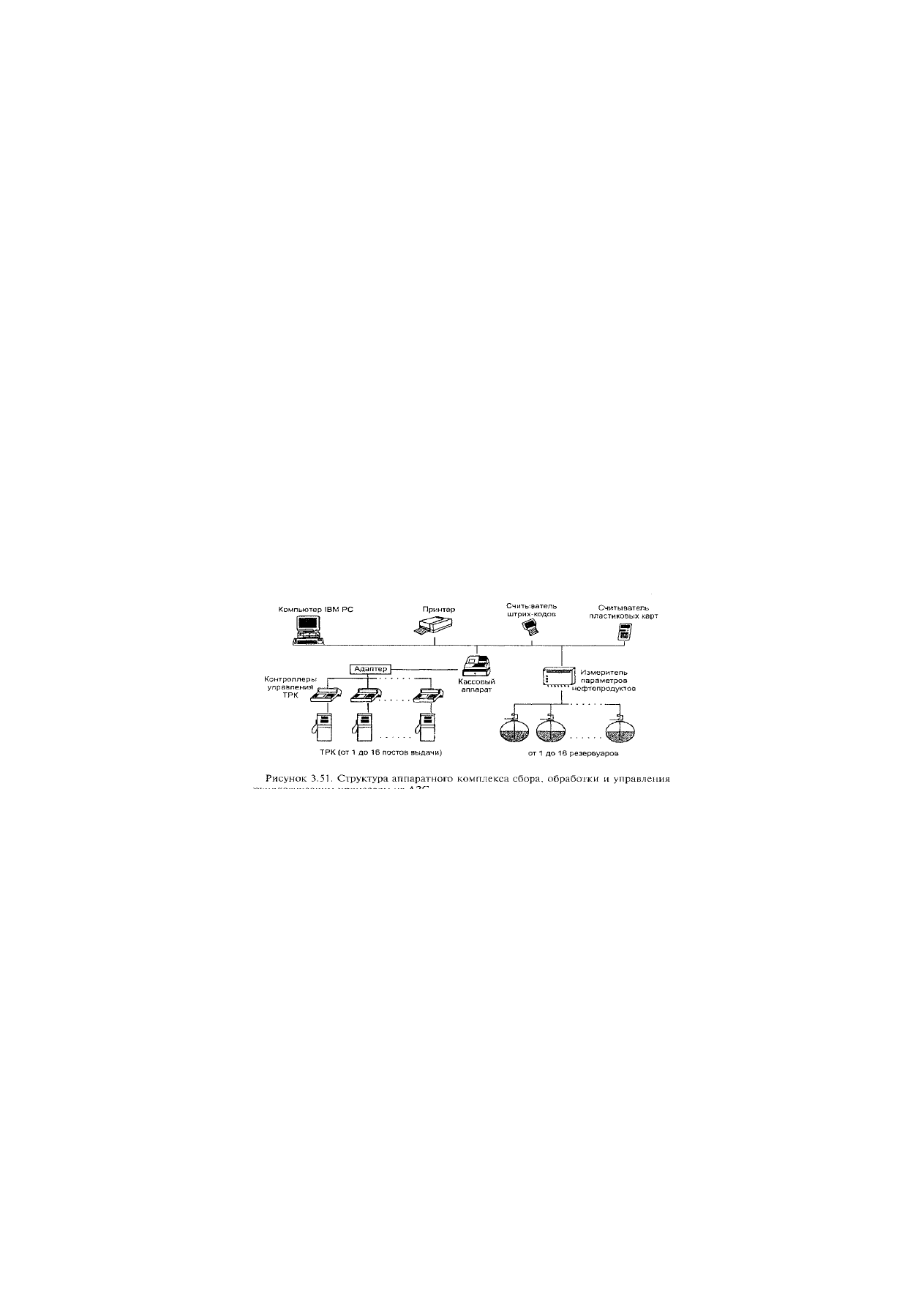

Для  управления  технологическими  процессами  на  АЗС  используются  аппаратные  комплексы

управления технологическими процессами АЗС с использованием компьютерно - кассовых систем
(ККС).

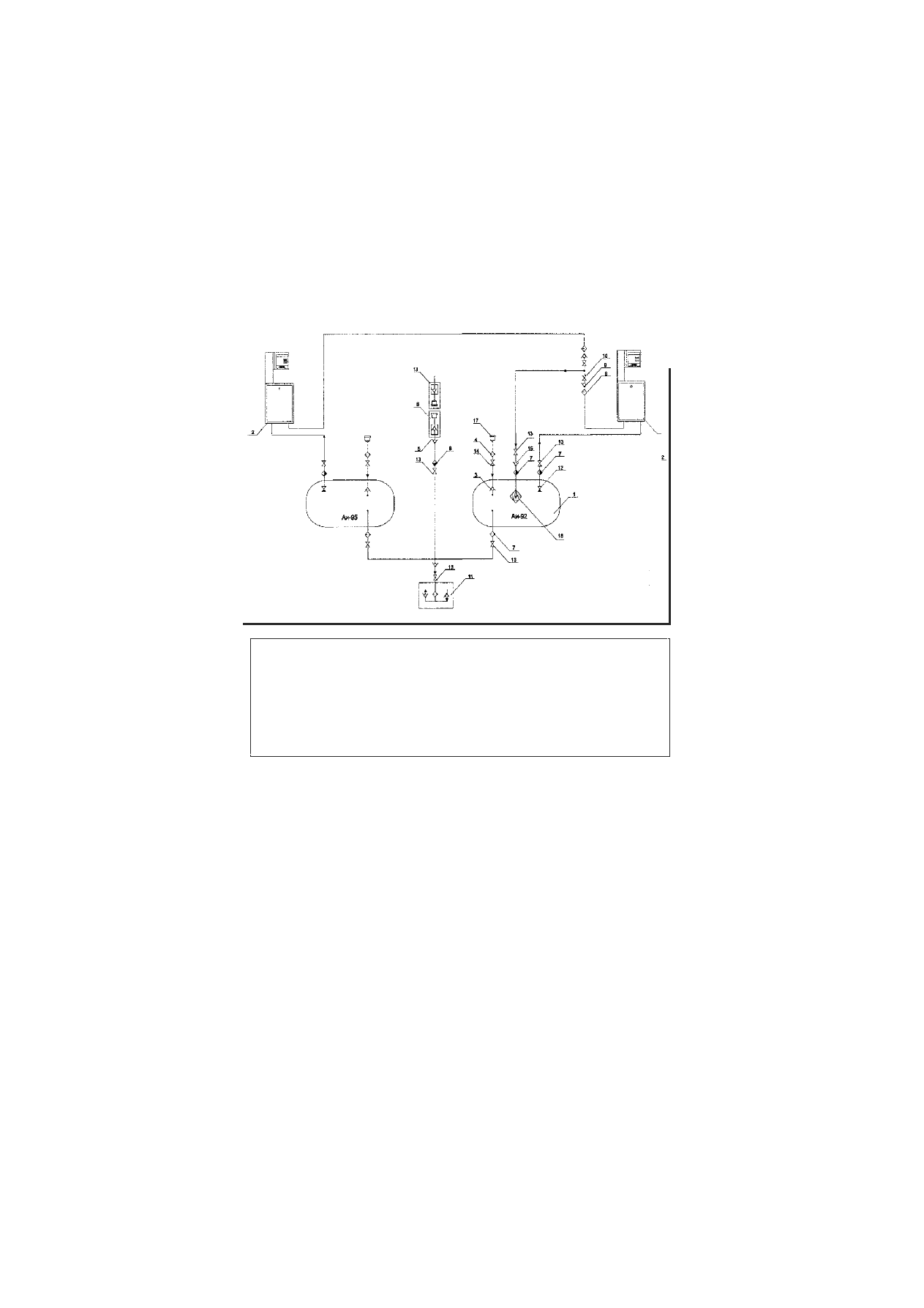

Рисунок 3.49. Принципиальная  схема  решения  экологической  безопасности  при  сливе  и

отпуске топлива на АЗС:

1 - резервуар топливный; 2 - ТРК; 3 - ограничитель налива ОН 80; 4 - фильтр сливной ФСН-

80; 5 - клапан  обратный  КОН 40; 6 - клапан  присоединительный  КПР 40; 7 -угловой
огнепреградитель ОПУ- 50; 8 - предохранитель огневой ОП 50; 9 - клапан обратный КОО 25; 10 -
кран Ду 25; 11 - клапан совмещенный дыхательный СМДК 50; 12 -клапан приемный КПН- 40; 13 -
кран Ду 50; 14 - кран КШФ Ду 80; 15 - клапан обратный КОО 40; 16 - устройство впрыскивающее
УВ 200; 17 - муфта сливная МС Ду 80; 18 - наконечник Н 40.

Глава 3. Техническая эксплуатация АЗС и их технологического оборудования

20



Основная  цель  системы  контроля  хранения  и  управления  приема  топлива  на  АЗС  является

отслеживание  (контроль)  в  автоматическом  режиме  основных  технологических  параметров,
характеризующих  общую  безопасность  на  АЗС,  а  так  же  автоматическое  управление
технологическим процессом для предотвращения аварийных ситуаций.

В системе (рисунок 3.50), с целью упрощения, изображен один резервуар и одна ТРК. Система

контроля устанавливается при строительстве АЗС или при реконструкции действующих АЗС.

Общий перечень параметров, контролируемых с помощью блока контроля и управления (БКУ),

встроенного в технологический процесс следующий:

+  контроль  герметичности  межстенного  пространства  двустенных  топливных  резервуаров

(требование НПБ Ш-98);

♦  контроль уровня топлива в резервуарах (90% и 95% заполнения требование НПБ Ш-98);
♦  контроль  давления  паровоздушной  зоны  резервуаров  и  в  трубопроводах  деаэрации

резервуаров и очистных сооружений (требование НПБ Ш-98);

♦  контроль концентрации паров топлива в технологических закрытых пространствах, например,

в колодцах резервуаров (для АЗС с рециркуляцией паров требование НПБ Ш-98);

♦  контроль номинального заполнения очистных сооружений (требование НПБ III— 98);
♦

контроль  исправности  системы  заземления  АЦ  при  сливе  топлива  (рекомендация  НПБ  Ш-

98);

3.2. Общая характеристика эксплуатации сооружений АЗС и их технологического оборудования

21



4  контроль уровня подтоварной воды в резервуарах (требование эксплуатации АЗС);
4  контроль  "открытия  закрытия"  ЭМК  соответствующей  марки  топлива  (требование

эксплуатации АЗСУ,

4  контроль  положения  шаровых  кранов  соответствующей  марки  топлива  на  общей  гребенке

сливного устройства (требование эксплуатации АЗС);

4 контроль наличия воды в пожарной емкости (требование ПТЭ АЗС);

4 контроль исправности котельного отопительного оборудования (если таковое предусмотрено

в составе АЗС) (требование эксплуатации АЗС);

4 контроль наличия паров бензина в почве (экологические требование).

Совокупность  параметров,  контролируемых  блоком  контроля  и  управления,  определяется

типом  АЗС  (контейнерная,  блочная,  стационарная),  а  также  конкретными  особенностями  её
эксплуатации и возможностями заказчика (владельца АЗС).

Сигналы контролируемых параметров от датчиков и устройств поступают в БКУ и оперативно

выдаются в виде звуковых и световых сигналов на панель БКУ. В случае выхода контролируемых
параметров  из  заданных  границ  БКУ  автоматически  прекращает  слив топлива  в  резервуары,  тем
самым, предотвращая развития нештатных состояний в аварийные ситуации.

При  сливе  для  каждой  марки  бензина  можно  применять  отдельную  линию  наполнения  с

входным фильтром и электромагнитным клапаном (ЭМК). В некоторых случаях можно применять
для слива всех марок бензина один входной фильтр и ЭМК с распределительной гребенкой. При
этом  для  переключения  слива  в  соответствующий  резервуар  устанавливаются  ручные  шаровые
краны с датчиками положения "закрыто открыто".

С  помощью  кнопок  на  лицевой  панели  БКУ  оператор  может  дистанционно  включать  и

выключать  ЭМК,  выдавая  сигнал  "открыть  клапан".  Когда  ЭМК  открыт,  он  возвращает  БКУ
сигнал "клапан открыт".

На стойке БКУ размещен уровнемер "Струна М" и газоанализатор "Сигма 1", которые работает

совместно с БКУ.

БКУ легко настраивается на различные технологические решения, такие как независимый слив

в  каждый  резервуар  или  слив  в  резервуары  через  распределительную  гребенку  и  другие.  При
разработке БКУ была учтена возможность подключения кабеля управления донными клапанами,
которыми будут оснащаться все АЦ.

Наличие  систем  автоматического  постоянного  контроля  в  контуре  управления

автозаправочной станции позволяет избежать следующих аварийных ситуаций:

- утечка топлива в грунт при нарушении целостности стенок резервуаров;
- переполнение резервуаров при сливе топлива;
- взрыв  паров  бензина,  накопленных  до  взрывоопасной  концентрации  в  технологических

колодцах резервуаров;

- умышленное и неумышленное смешивание разных сортов бензина в одном резервуаре;
- обратное фонтанирование топлива при засорении дыхательного клапана во время слива;
- вспышка  топлива  во  время  слива  из-за  искры  статического  электричества  при  нарушении

заземления АЦ;

- растекание  по  площади  АЗС  и  залповый  сброс  неочищенных  стоков  в  ливневую  кана-

лизацию;

- отсутствие воды в пожарной емкости при тушении возгорания;
- промерзание помещений при отказе отопительного котла.
Согласно требований "Правил технической эксплуатации автозаправочных станций"

Глава 3. Техническая эксплуатация АЗС и их технологического оборудования

22

РД 153-39.2-080-01 АЗС  оборудуется  телефонной  или  радиосвязью.  Для  обеспечения  общения
дежурного персонала с потребителями в пределах территории АЗС оборудуется громкоговорящей
связью.  Описание  внешний  вид  и  схема  исполнения  громкоговорящей  связи  "Оператор-клиент"
рассмотрена далее (рисунок 3.93; 3.94).

На  АЗС  как  объекте  управления,  можно  выделить  несколько  уровней  управления:

технологический (оперативный), информационный.

Технологический

уровень

управления

представляет

собой

технологическую

последовательность приема, хранения и заправки топливом автотранспорта и соответствующие им
управляющие воздействия, необходимые для выполнения конкретных операций.

Технологический  процесс  обслуживания  автотранспортных  средств  на  АЗС  состоит  из

следующих операций.

1 .Прием нефтепродуктов. При отпуске в автоцистернах нефтебаза выдает водителю товарно-

транспортную накладную на отпущенное количество нефтепродукта в единицах объема и массы.
Поступившие  на  АЗС  нефтепродукты сливаются  в  резервуары  через узлы  слива,  оборудованные
фильтрами  и  противовзрывными  устройствами.  Перед  сливом  заправщик  АЗС  в  соответствии  с
инструкцией  проверяет  правильность  оформления  документов,  исправность  цистерн  и  наличие
паспорта  качества  на  доставленный  продукт.  После  этого  он  проводит  контрольное  измерение
уровня в резервуаре, определяет плотность продукта в автоцистерне, проверяет визуально полноту
слива  автоцистерны  и  по  градуировочной  отметке  величину  слитого  в  резервуар  топлива  и
убеждается в отсутствии подтоварной воды путем слива отстоя из автоцистерны.
Товаротранспортная накладная (ТТН) печатается в пяти экземплярах: первый получает оператор
по отпуску на нефтебазе при заливке бензина в автоцистерну, второй получает вахтер при выезде с
территории  нефтебазы,  третий  получает  оператор  АЗС  при  сливе  топлива,  четвертый  и  пятый
экземпляры с отметками оператора АЗС о приеме топлива сдаются водителем на автопредприятие
или нефтебазу.

2. Хранение нефтепродуктов. В течение рабочей смены оператор АЗС контролирует наличие и

количество нефтепродуктов в резервуарах и ведет журнал поступления нефтепродуктов.

Журнал  поступления  нефтепродуктов  содержит  информацию  о  номере  автоцистерны,  типе

топлива, его объеме и заполняется оператором АЗС при сливе нефтепродуктов. Журнал приемки-
передачи  смен  содержит  информацию  по  наличию  топлива  по  наличию  топлива  по  сортам  на
начало  и  конец  смены,  количество  принятого  и  отпущенного  топлива  за  смену  (излишки  или
недостачу)  топлива  за  смену.  Он  заполняется  и  подписывается  операторами  АЗС  при  передаче
смен.

3. Заправка  топливом  автотранспорта.  Отпуск  нефтепродуктов  водителям  автомашин

осуществляется  через  топливораздаточные  колонки,  содержащие:  насос,  счетчик  объема
жидкости, счетное устройство, фильтр-газоотделитель, раздаточный кран.

Счетное  устройство  механического  или  электронного  типа  имеет  разовый  и  суммарные

показатели.  Включение  питания  электродвигателя  привода  насоса  осуществляется  с  помощью
контроллеров.  Контроллеры  (специализированные  ЭВМ)  позволяют  оператору  осуществлять
численное  задание  отпускаемой  дозы  топлива,  запуск  электродвигателя  путем  включения
магнитного  пускателя,  остановки  насоса  при  достижении  заданной  дозы  и  запоминания
отпущенного количества.

3.2. Общая характеристика эксплуатации сооружений АЗС и их технологического оборудования

23



3.2.10.

АППАРАТНЫЕ

КОМПЛЕКСЫ

УПРАВЛЕНИЯ

ТЕХНОЛОГИЧЕСКИМИ

ПРОЦЕССАМИ АЗС

Анализ работы АЗС в различных регионах РФ позволяет сделать вывод о том, что традиционные

технологии  обслуживания,  обработки  информации,  контроля  за  состоянием  оборудования,
применяемые на АЗС до начала экономических реформ не позволяли решить весь комплекс проблем
и требований рыночной экономики сегодняшнего дня.

На  рисунке 3.51 показана  структура  аппаратного  комплекса  системы  сбора,  обработки  и

управление  технологическим  процессом  на  базе  отечественной  и  зарубежной  техники,  который
обеспечивает решение следующих задач:

♦  оперативный учет наличия нефтепродуктов;

•♦■оперативная  передача  информации  с  АЗС  в  центральный  диспетчерский  пункт  (ЦДП)  по

существующим каналам связи;

■♦■определение критического запаса нефтепродуктов по АЗС;

♦  оперативный контроль электронного оборудования системы и выдача заявок на обслуживание;

•♦•оперативный контроль запасов нефтепродуктов и выдача заявок на его потребность;
•♦■формирование времени на обслуживание потребителей информации;
•♦■формирование отчетной документации по движению ГСМ.

Анализ  информационных  потоков  и  документооборота  свидетельствует  о  необходимости

внедрения  комплексной  системы  обработки  и  контроля  за  состоянием  технологического  процесса,
сбора  и  обработки  информации,  оперативного  управления  с  учетом  приоритетов  снабжения
различных категорий потребителей.

Аппаратные комплексы управления технологическими процессами на АЗС позволяют полностью

автоматизировать  процессы  учета,  приема,  отпуска,  хранения  нефтепродуктов  на  АЗС,  сбора
информации  от  различных  периферийных  устройств  о  состоянии  обору-дования  на  АЗС
(резервуары,  ТРК  и  т.п.).  Позволяют  осуществлять  наличные,  безналичные  расчеты  на
нефтепродукты, товары и услуги на АЗС, обеспечивать режим автоматизированного

Глава 3. Техническая эксплуатация АЗС и их технологического оборудования

24



отпуска нефтепродуктов с выводом на дисплей оператора текущего состояния (дозы/ стоимости)
всех ТРК на АЗС, одновременно управлять работой до 16-ти ТРК.

В  соответствии  с  Законом  РФ  от 18 июня 1993г  № 5215-1 "О  применении  контрольно-

кассовых  машин  при  осуществлении  денежных  расчетов  с  населением"  денежные  расчеты  при
осуществлении  торговых  операций  или  оказании  услуг  на  территории  Российской  Федерации
должны  производиться  с  обязательным  применением  контрольно-кассовых  машин  (ККМ)
независимо  от  вида  предприятий  (в  том  числе  и  физическими  лицами,  осуществляющими
предпринимательскую деятельность без образования юридического лица).

Общие требования к порядку регистрации денежных расчетов с применением ККМ изложены

в  Постановлении  Совета  Министров-Правительства  Российской  Федерации  от 30 июля 1993г  №
745 "Положение  по  применению  контрольно-кассовых  машин  при  осуществлении  денежных
расчетов с населением".

Другим основным документом, не противоречащим "Положению по применению контрольно-

кассовых  машин  при  осуществлении  денежных  расчетов  с  населением",  которым  обязаны
руководствоваться  предприниматели,  занимающиеся  розничной  торговлей,  являются  "Типовые
правила эксплуатации ККМ при осуществлении денежных расчетов с населением".

Этим  же  документом  руководствуются  налоговые  органы  при  осуществлении  проверок

правильности применения ККМ.

На  автозаправочных  станциях  для  регистрации  денежных  расчетов  за  нефтепродукты  и

оказание  услуг  в  сфере  торговли  нефтепродуктами  допускаются  к  применению  ККМ,  модели
которых  включены  в  Государственный  реестр  контрольно-кассовых  машин  (Госреестр  ККМ)  на
территории Российской Федерации , по группе 3 Классификатора контрольно-кассовых машин -
"ККМ для сферы торговли нефтепродуктами".

Вопрос  о  включении  модели  ККМ  в  Госреестр  ККМ  рассматривается  на  заседании

Государственной  межведомственной  экспертной  комиссии  по  контрольно-кассовым  машинам
(Госкомиссии  по  ККМ)  при  условии  наличия  у  рассматриваемой  модели  положительного
заключения  на  соответствие  модели  действующим  "Техническим  требованиям  к  электронным
контрольно-кассовым машинам (ККМ) для осуществления денежных расчетов за нефтепродукты
и  оказание  услуг  в  сфере  торговли  нефтепродуктами",  сертификата,  выданного  органами
Ростехрегулирования  России,  и  положительного  заключения  о  соответствии  ККМ  Отраслевым
требованиям, выданного   уполномоченной организацией.

При положительном решении вопроса включения модели ККМ она вносится в Госреестр ККМ

в одну из групп:

- автономные ККМ;
- пассивные системные ККМ;
- активные системные ККМ;

- фискальные регистраторы ФР (специализированные ККМ для компьютерных систем).

ККМ  каждой  из  групп  должны  удовлетворять  определенной  совокупности  обязательных

требований, состав и величины показателей которых утверждаются Госкомиссией по ККМ.

Для  дистанционного  автоматизированного  управления  ТРК  с  выводом  справочной

технологической  информации  и  печати  чеков  на  адаптированном  кассовом  аппарате  применяют
контроллеры управления и системы управления.

Наиболее  распространенные  и  применяемые  контроллеры  управления  отечественными  ТРК

представлены в таблице 3.23.















содержание   ..  15  16  17  18   ..
