ТЕХНИЧЕСКАЯ ОСНАЩЁННОСТЬ И ПЕРСОНАЛ В СИСТЕМАХ НЕФТЕПРОДУКТООБЕСПЕЧЕНИЯ - часть 19





3.2. Общая характеристика эксплуатации сооружений АЗС и их технологического оборудования

33

- "П  ЛЗ" - права  доступа,  определяемые  пользователем.  Могут  быть  назначены  любые  права

кроме программирования параметров ККМ.



Для входа в режим общих технических настроек требуется войти в режим настройки и выбрать

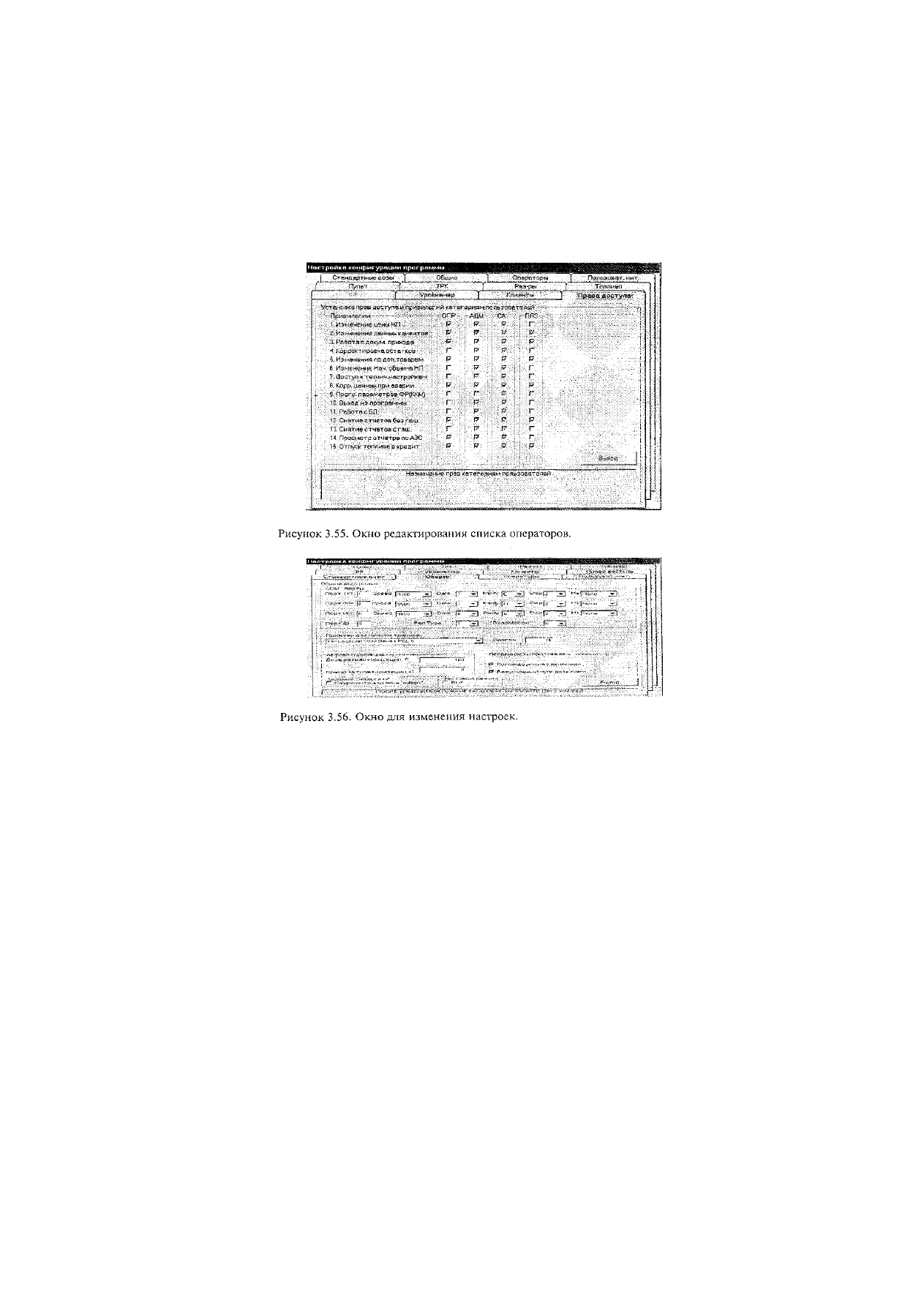

пункт меню "Общие". На рисунке.3.56 показано окно для изменения настроек. Здесь:

-  "Порт ТРК" - настройки порта связи с ТРК;
-  "Порт ФР" - порт для связи с ФР;
-  "Порт ИУ" - порт для связи с измерителем уровня;

Глава 3. Техническая эксплуатация АЗС и их технологического оборудования

34

- "Порт iD" - порт для связи с устройством считывания электронных идентификаторов.

"ReadMetod" - способ считывания данных через интерфейс Dallas Semiconductor,
0 -  считывание  без  использования  фирменных  драйверов  1ВиИоп-ТМЕХ(применимо  только

для преобразователя DS9097E),

1 - считывание с использованием фирменных драйверов.

"PortType" - обозначает код типа используемого преобразователя Dallas 1-Wire LAN - СОМ порт,
имеет значение только при ReadMethod= 1, 1- DS9097E, 5 - DS9097U, ML97G Speed - скорость
обмена в бит/сек; Data - длина информационной посылки в битах; Parity - контрольный разряд;
Stop - число стоповых бит; Hs -вид квитирования

Доза  автоавторизации - доза,  автоматически  задаваемая  компьютером  на  ТРК  в  режиме

автоавторизации  (только  для  одно-  и  двух - постовых  ТРК)  или  доза,  используемая  как  доза  по
умолчанию в режиме отпуска "до полного бака";

Время автоавторизации - время, через которое происходит следующее автоматическое задание

дозы без участия оператора (0 - участие оператора необходимо).



Принтер для печати талонов - название принтера в системе, используемого для печати талонов

по результатам отпуска топлива при отпуске по ведомости и распечатки показаний электронных
суммарных счетчиков.



Прогон - количество пропущенных строк после печати талона.



Команда  долива  включена - разрешить  использование  команды  долива  на  ТРК.  При  этом  в

случае  не  до  конца  выбранной  дозы  продолжение  отпуска  данной  дозы  (и  соответственно
продолжение счета на ОУ ТРК) начнется с места, где доза была прервана.

Безусловный пуск разрешен - разрешить использование БЕЗУСЛОВНОГО пуска на ТРК.



ВНИМАНИЕ!  При  задании  дозы  на  ТРК  и  нажатии  кнопки  "П"  на  изображении  ТРК  для

безусловного  пуска  ТРК  отпуск  топлива  начнется  НЕЗАВИСИМО  ОТ  ПОЛОЖЕНИЯ
РАЗДАТОЧНОГО КРАНА!!!
Будьте осторожны при использовании данного режима.

Разрешить  задание  "вверх" - используется  при  задании  дозы  отпуска  в  рублях.  При  этом  в

случае, если сумма отпуска из-за дискретности ТРК оказывается меньше, чем сумма задания, то к
рассчитанной дозе отпуска прибавляется 0.01 л и  происходит перерасчет суммы задания.

Тестовый режим - используется при проведении пусконаладочных работ на АЗС до ввода АЗС

в  эксплуатацию.  В  данном  режиме  в  базе  данных  программы  не  сохраняется  информация  по
предыдущим сменам.

3.2. Общая характеристика эксплуатации сооружений АЗС и их технологического оборудования

35

Максимальный  перелив - величина  ОДНОКРАТНОГО  превышения  отпущенной  дозы  над

заданной  в  л,  после  которой  сообщение  о  переливе  не  исчезает  с  экрана  до  реакции  оператора.
Примечание.  При  индикации  переливов  в  программе  используется  относительная  величина
перелива (разница между предыдущими показаниями индикаторов ОУ и текущими).

3.4 Виды топлива

Для  входа  в  режим  настройки  видов  топлива  требуется  войти  в  режим  настройки  и  выбрать

пункт меню "Топливо". На рисунке.3.58 показано окно для редактирования видов топлива
Администратор системы может, используя кнопки "Добавить", "Изменить", "Удалить" и

"Запомнить", ввести все виды топлива, отпускаемые на АЗС, включая: ♦    Вид топлива    -
название топлива, не больше трех символов;

3.3 Настройка пользовательского интерфейса

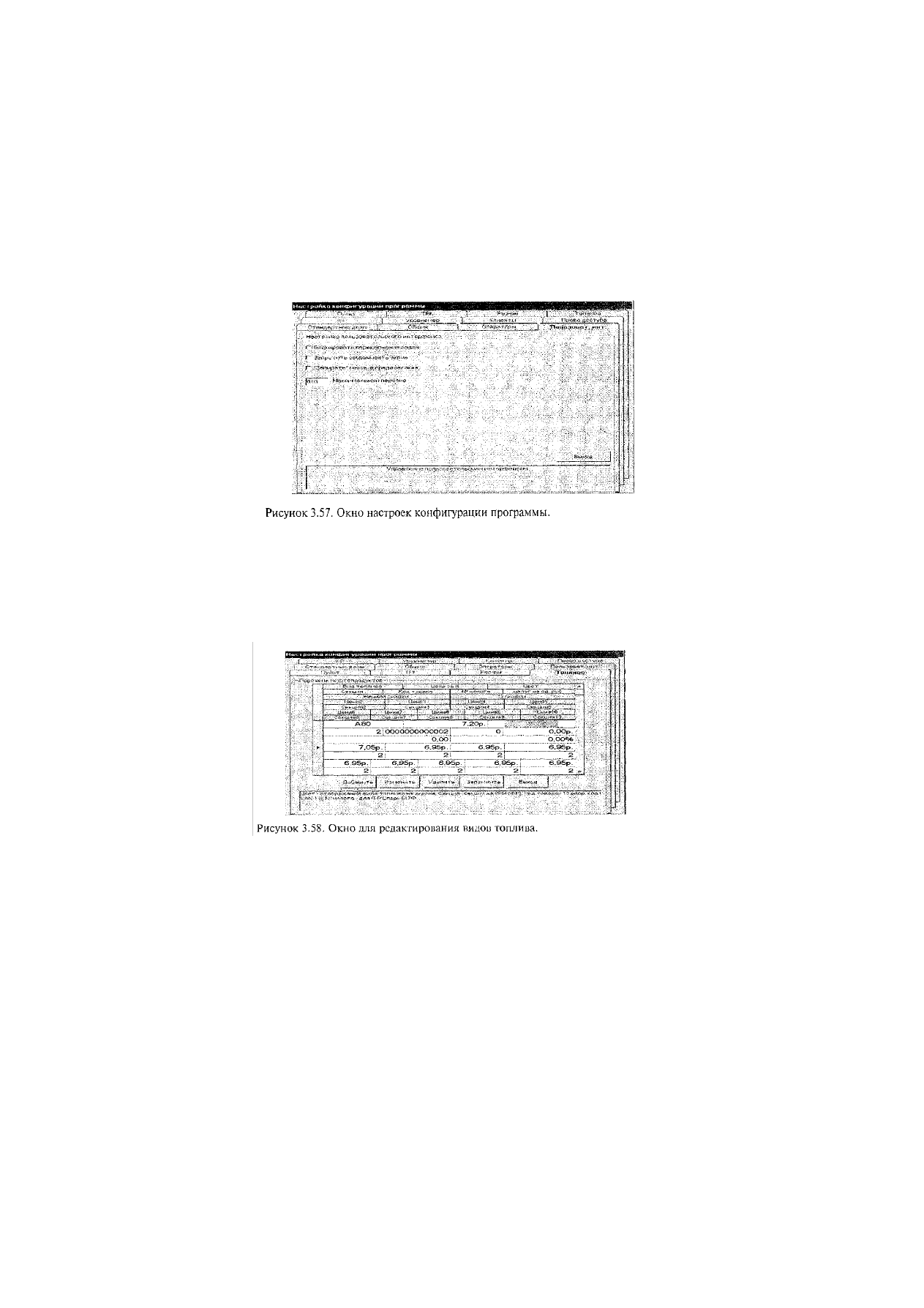

Рисунок 3.57. Окно настроек конфигурации программы.

Рисунок 3.58. Окно для редактирования видов топлива.

Глава 3. Техническая эксплуатация АЗС и их технологического оборудована

36

♦

Цена за л        - цена топлива за 1 л;

♦

Цвет -

цвет  топлива  на  экране,  циклически  изменяется  нажатием

правой кнопки мыши на цветной квадрат;

♦

Секция -

номер секции на ФР;

♦

Код  товара - 13 разрядный  код  товара  в  чеке(зарезервированно  для  дальнейшего

расширения системы);

♦

№ налога        - номер налога, только для ФР Спарк-617Ф;

♦

% налога -

процент налога, печатаемый в чеке для Элвес;

♦

Начало скидки - количество товара, с которого начинается скидка;

♦

% скидки        - процент скидки.

1. В  системе  Спрут-2  используется 10-и  уровневая  система  цен  НП.  Основной  ценой

(ценой  по  умолчанию)  является  первая  цена,  обозначенная  как  "Цена  за  л".  При  этом
для каждой цены возможно использование отдельной секции ФР.

Примечание. При автоматическом расчете скидок используются только первые

уровней цен.

2.  Параметры

"Начало

скидки"

и "% скидки"

используются

только

при

неавтоматизированном  оформлении  чеков  и  не  используются  при  автоматическом
оформлении чеков на отпущенный НП.

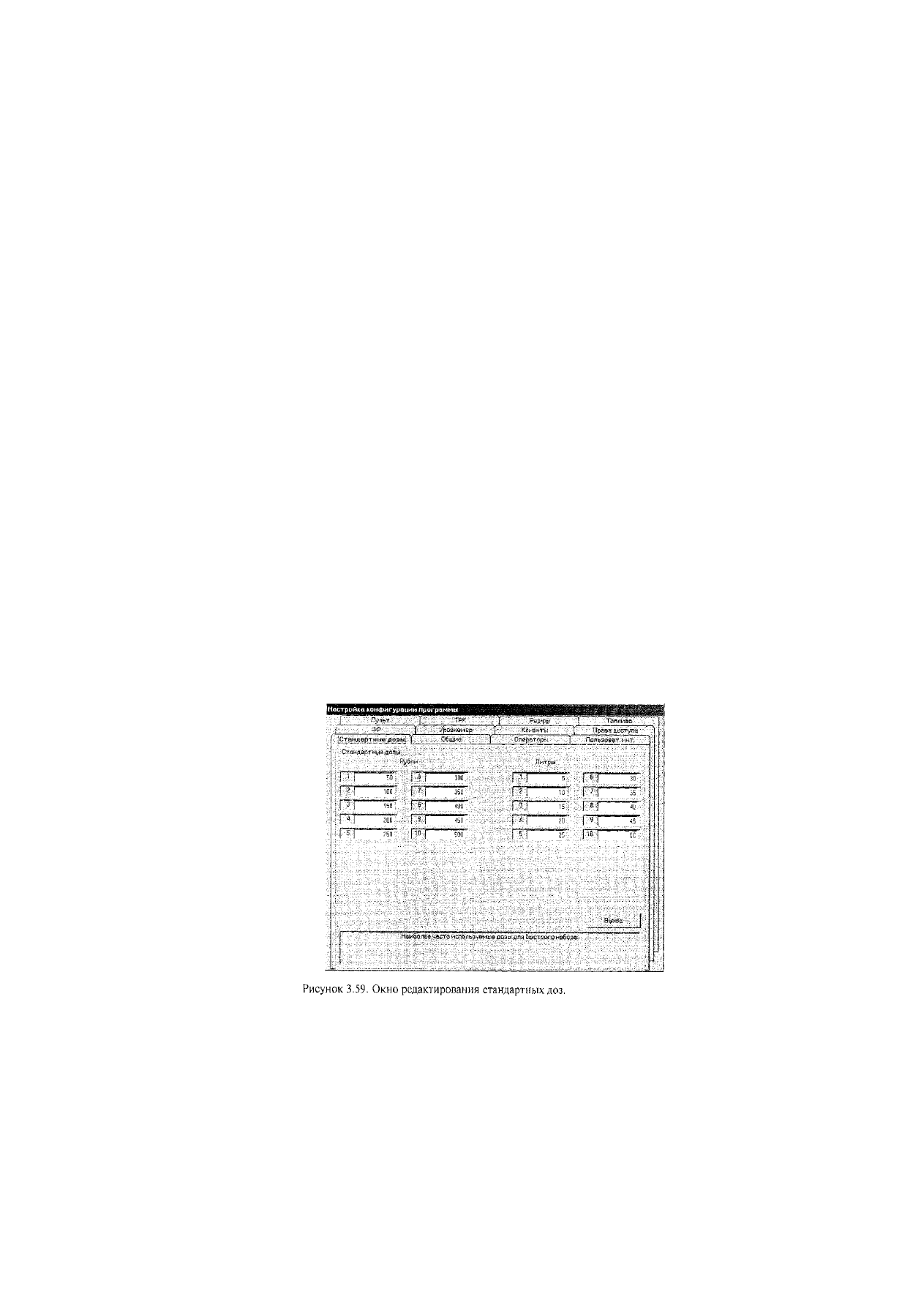

3.5 "Стандартные" дозы

Для ускорения процесса отпуска нефтепродуктов в программе предусмотрены так называемые

стандартные  дозы  отпуска  в  литрах  и  рублях,  соответственно  для  различных  режимов  отпуска
либо по объему, либо по сумме. Всего администратор может ввести по 10 таких стандартных доз.

Войти  в  режим  редактирования  стандартных  доз  можно,  выбрав  пункт  меню  "Стандартные

дозы" в режиме настройки (рисунок 3.59.).

3.2. Общая характеристика экаыуатаиии сооружений АЗС и их технологического оборудования

37

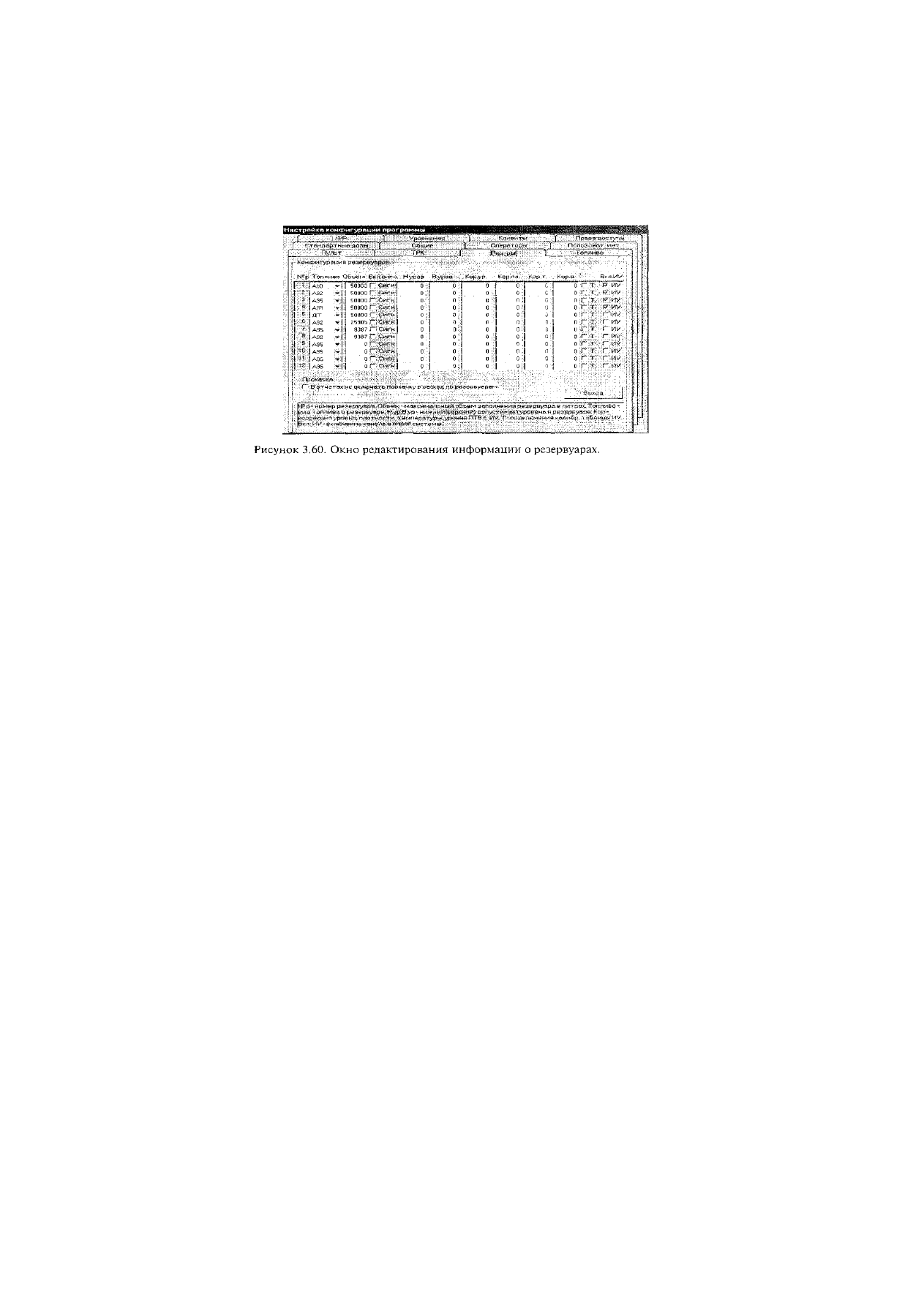

3.6 Резервуары

Все ТРК привязаны к резервуарам, в которых хранится отпускаемое топливо. Поэтому вначале

требуется  ввести  информацию  о  резервуарах  на  АЗС.  Замечание:  Прежде  чем  вносить
информацию  о  резервуаре  требуется  внести  информацию  о  видах  топлива.  Войти  в  режим
редактирования  информации  о  резервуарах  можно,  выбрав  пункт  меню  "Резервуары" (рисунок
3.60.) в режиме настройки.

Всего  в  программе  допускается  использование  до 12 резервуаров.  Администратор  может

ввести данные о максимальном объеме резервуара в литрах и названии топлива, хранимого в нем.

При  работе  с  устройством  измерения  уровня  необходимо  включить  режим  "ИУ"  на

резервуарах с установленными датчиками уровня. При отсутствии в устройстве сопряжения ИУ и
ПК внутренних градуировочных таблиц необходимо включить режим "Т" для соответствующего
канала, при этом пересчет значений уровня в значения объема нефтепродукта будет происходить в
соответствии с градуировочными таблицами, находящимися в ПК.

Режим  "Сигн"  служит  для  включения  сигнализации  о  верхней  и  нижней  границе  топлива  в

резервуаре,  задаваемыми  параметрами  "В.  уров"  и  "Н.уров"  соответственно.  Параметры  "Кор.
Уров., Темп, Объема, Воды" служат для коррекции погрешности показаний уровня, температуры,
объема и подтоварной воды ИУ и соответственно суммируются (или вычитаются при знаке "-") к
данным, передаваемым с аппаратуры ИУ.

Примечание
].  При  включенном  режиме  "Сигн"  сигнализация  о  выходе  уровня  НП  за  заданные  пределы

включается  при  загрузке  программы.  Однако  после  срабатывания  сигнализации  и  выводе
предупреждения  на  экран  сигнализация  по  данному  резервуару  отключается.  Для  повторного
включения  сигнализации  по  данному  каналу  без  перезагрузки  программы  используйте  режим
включения сигнализации из режима просмотра информации по резервуарам.

Глава 3. Техническая эксплуатация АЗС и их технологического оборудования

38

2.  При  использовании  погружных  насосов,  крайне  чувствительных  к  уровню  НП

настоятельно  рекомендуется  использование  аппаратных  систем  защиты  насосов  от  работы  "в
сухую".  Режим  "Сигн"  в  программе  является  информационным  и  не  предназначен  для  защиты
оборудования от выхода из строя.

На  вкладке  "Уровнемер"  значения  параметров  "Время  опроса  уровнемера"  соответствуют

промежутку  времени  в  секундах,  через  который  будет  собираться  информация  с  датчиков  в
резервуарах соответственно в режиме просмотра состояния резервуаров и прочих режимах.

Примечание:  для  ввода  калибровочных  таблиц  в  компьютер  необходимо  выполнить

редактирование  таблиц  с  наименованиями 1-12 в  файле Sprat.mdb, соответствующими  номерам
резервуаров.  Данные  таблицы  выполнены  в  формате Microsoft Access 97, поэтому  для
редактирования данных таблиц используйте ПО, умеющее работать с файлами данного стандарта.

Значение полей таблицы: HEIGH - высота в см, VALUE - объем, м.куб. VALMILIM-объем на

мм.
Пустые значения полей недопустимы. При отсутствии значения величины VALUE или
VALMILIM для какой -либо из строк таблицы необходимо данное значение заполнить 0. 3.7

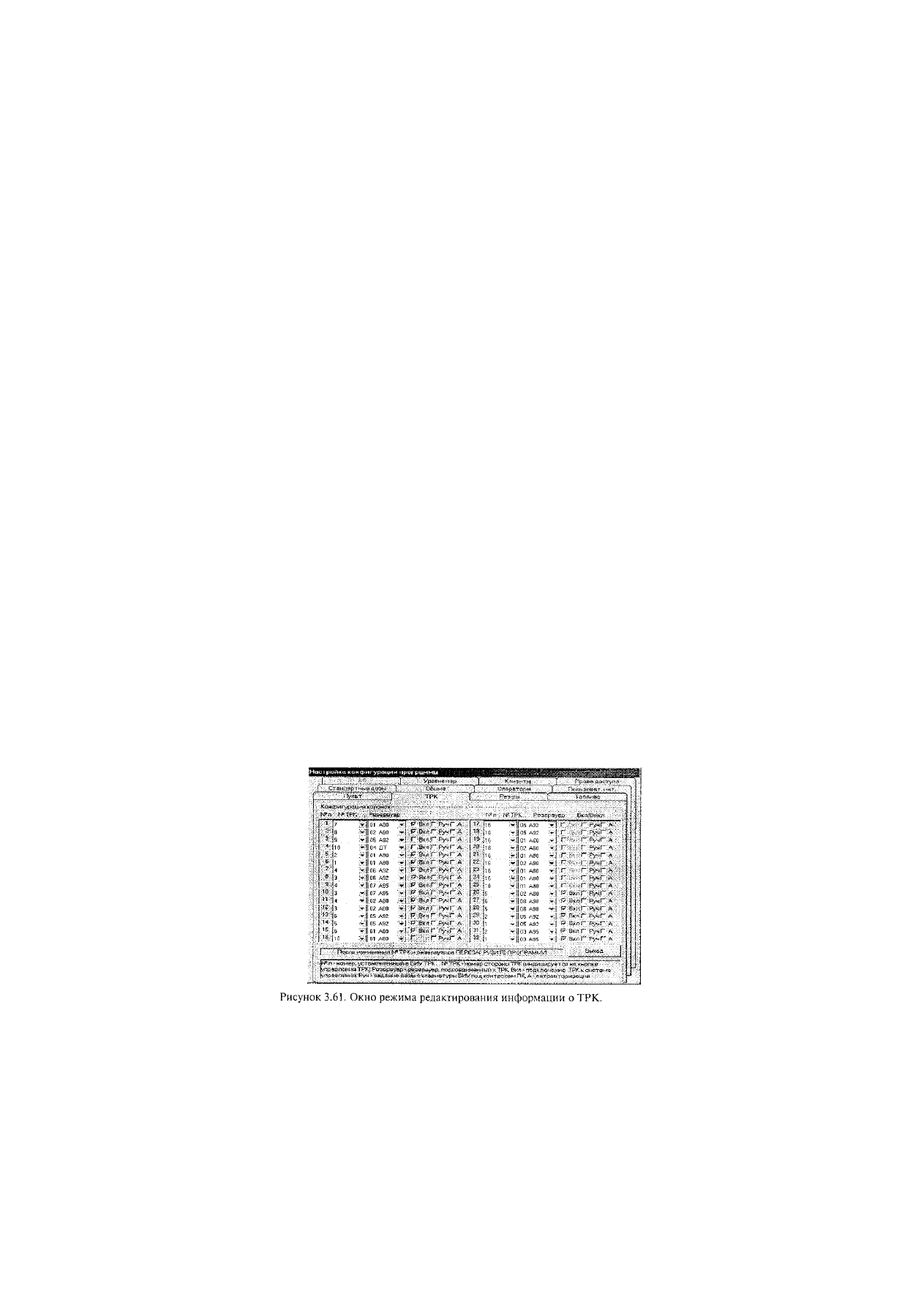

Топливно-раздаточные колонки (ТРК).

Информацию о ТРК на АЗС можно вводить только после ввода информации о видах топлива,

резервуарах  и  расположении  ТРК  на  экране(вкладка  "Пульт") . Войти  в  режим  редактирования
информации  о  ТРК  можно,  выбрав  пункт  меню  "ТРК" (рисунок 3.61.) в  режиме  настройки.  В
системе  колонка  представлена  в  двух  видах:  это  номер  стороны  колонки  и  физические  номера
пистолетов.

Всего  система  допускает  опрос  до 32 пистолетов.  Администратор  может  задать:  №п  -это

физический  номер  пистолета  в  ОУ  ТРК(физический  сетевой  адрес  поста);  №  ТРК  -это  номер
стороны  колонки(номер,  нанесенный  на  пистолете  или  стороне  ТРК);  Резервуар  -  это  реальный
резервуар,  к  которому  подключен  пистолет;  Вкл  -  показывает  включен  ли  пистолет(физический
сетевой адрес) в систему управления. А - режим автоавторизации,

Руч - режим задания дозы с местного пульта под контролем компьютера.
Примечание. Режимы "А" и "Руч" реализуются далеко не на всех видах ТРК. При вопросах для

консультации обращайтесь к поставщикам оборудования и ПО.

3.2. Общая характеристика эксплуатации сооружений АЗС и их технологического оборудования

39

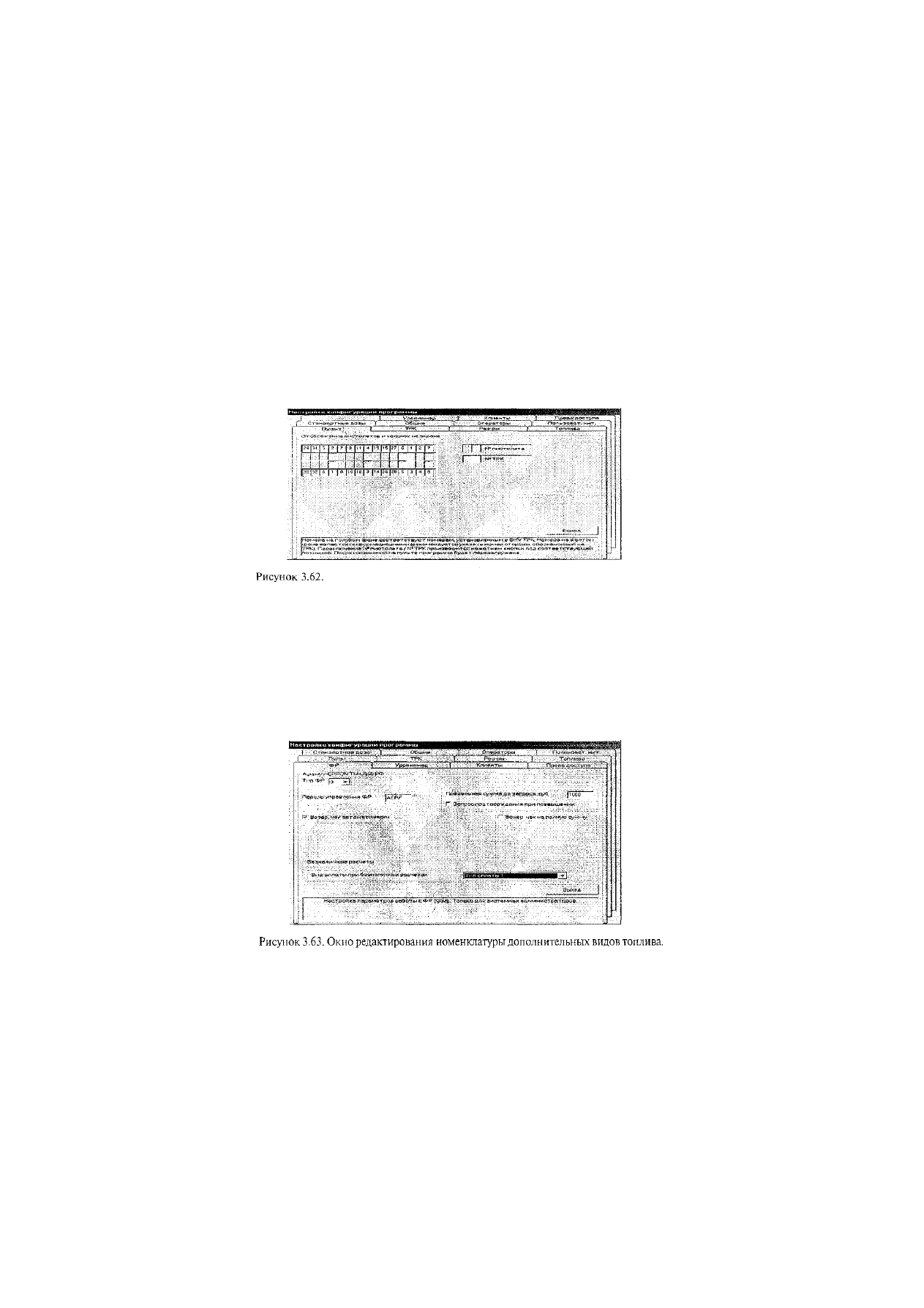

3.8. Пульт

Администратор может управлять расположением изображения ТРК на экране. Для этих целей

он  может  воспользоваться  пунктом  меню  "Пульт" (рисунок 3.62) в  режиме  настройки.  Здесь
желтым  цветом  показан  номер  стороны  колонки,  управляется  кнопкой  в  середине  под
соответствующей позицией, а бирюзовым номер пистолета. Те пистолеты, которые левее желтого
квадратика, принадлежат к этой стороне.

Например: на рисунке (рисунок 3.62) пистолет 1находится на стороне 7.
Замечание: После внесения любых изменений программа "Спрут-2" будет перезагружена.

3.9. ФР - фискальный регистратор



Для этого требуется войти в режим настройки и выбрать пункт меню "ФР" (рисунокЗ.63-3.65)

Внимание!  Доступ  к  вкладке  ФР  доступен  только  оператору  со  статусом  системного
администратора.

Рекомендуется  использование  ФР  производства  "Штрих",  при  выборе  типа  ФР

руководствуйтесь  действующим  законодательством  и  консультируйтесь  с  поставщиками  ПО  о
совместимости  оборудования.  При  выборе  ФР,  отличного  от  "Штрих"  обязательно
проконсультируйтесь с поставщиками ПО.

Глава 3. Техническая эксплуатация АЗС и их технологического оборудования

40

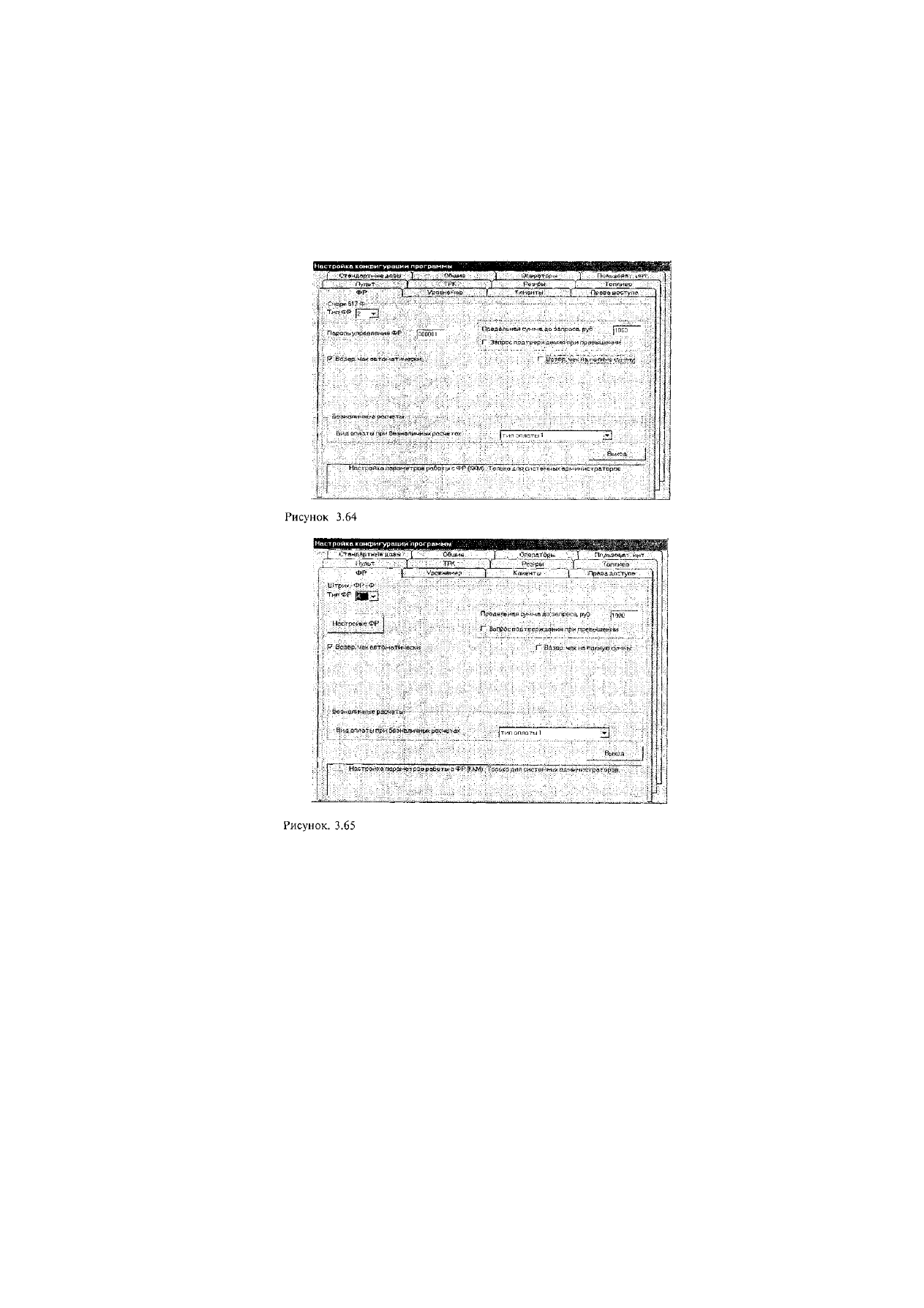

Для ФР "Штрих" при нажатии кнопки "Настройка ФР" производится вход в режим настройки

ФР

Для работы с ФР допустимы следующие настройки :

- возвратный чек автоматически - при включении данной настройки в случае
