ТЕХНИЧЕСКАЯ ОСНАЩЁННОСТЬ И ПЕРСОНАЛ В СИСТЕМАХ НЕФТЕПРОДУКТООБЕСПЕЧЕНИЯ - часть 6





Глава 3. Техническая эксплуатация АЗС и их технологического оборудования

санитарными нормами (СН 245-71);

-

чистота   внутренней   поверхности   резервуара,   находящегося   в   эксплуатации,   должна

соответствовать ГОСТ 1510-84;

-

температура рабочей среды в средствах определения вместимости и градуировки резервуара

не должна отличаться более чем на ± 5%;

-

давление внутри резервуара - атмосферное;

-

освещенность внутри резервуара (местная) - 200 лк.

К трассировочным таблицам прилагают исходные и расчетные величины: полная вместимость,

площадь зеркала, поправки на неровность днища и корпуса, акт на уклон резервуара, внутреннее
оборудование   и   т.д.   Поправки   на   неровность   днища   и   корпуса   проверяют   при   каждом
опорожнении резервуара, акт проверки прикладывают к градуировочным таблицам.

При  градуировке   резервуара   должен   быть   определен  высотный  трафарет   (базовая  высота)-

расстояние   по   вертикали   от   нижней   образующей   резервуара   до   верхнего   среза   замерного
устройства в постоянном месте замера. Величина высотного трафарета проверяется ежегодно в
теплое время года.

Для обеспечения соответствия измеренных показателей уровня нефтепродукта в резервуаре

градуировочной   таблице   в   обязательном   порядке   должны   быть   заполнены   следующие   акты,
являющиеся обязательным приложением на каждый резервуар АЗС:

1.

Акт на измерение базовой высоты и неровностей днища резервуара. Предназначен для

контроля базовой высоты резервуара измерения льда и контроля
достоверности показаний градуировочной таблицы. Составляется ежегодно в летний период, а
также после проведения ремонта или зачистки.

2.

Акт на уклон резервуара (рисунок 3.2.).

Предназначен для внесения поправки на уклон резервуара согласно формуле расчета:

Δh = ±a*I

где а- уклон оси резервуара;

I - расстояние от точки измерения до середины резервуара, мм;

знак (+) - если уклон в сторону люка;
знак (-) - если уклон от люка

a = (H1-H2)/L

где L- длина резервуара;

Н1 и Н

2

  - измерения высоты взлива

воды   в   двух   точках
резервуара,
производимые   при
определении
поправки на уклон.

I

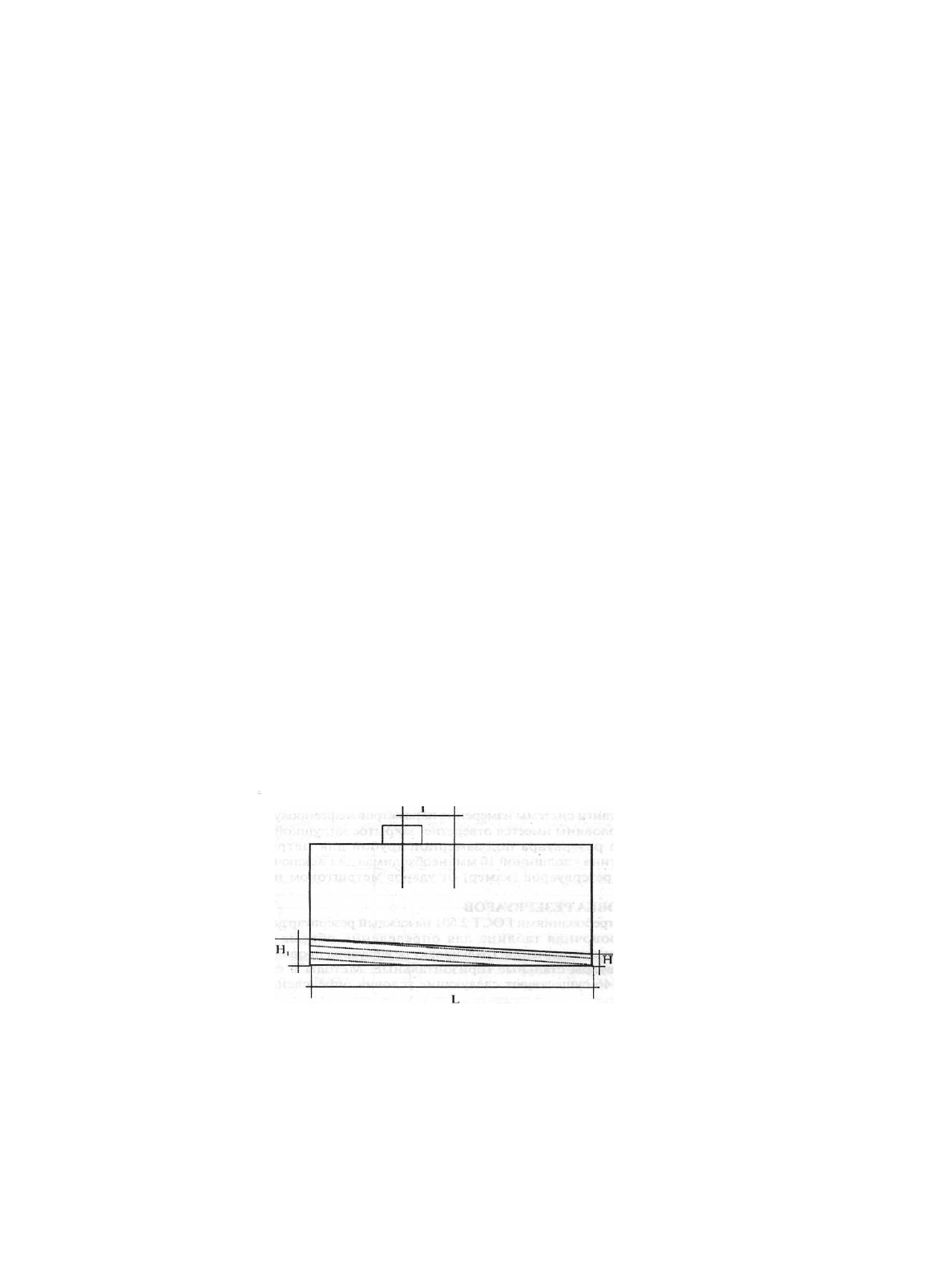

Рисунок 3.2. Измерение уклона резервуара.

3.2. Общая характеристика эксплуатации сооружений АЗС и их технологического оборудования

3. Акт и протокол определения размеров резервуара.

Градуировку   резервуаров   производят   двумя   методами:   геометрическим   и   объемным.

Геометрический метод.

Наиболее   доступен,   не   требует   применения   специализированного   оборудования.   Принцип

данного метода заключается в измерении линейных размеров резервуара: дины корпуса, длины
цилиндрической части,  внутреннего диаметра  по каждому  поясу,  выпуклости днищ  -  плоских,
сферических,   конических,   глубины   заложения   горловины,   определения   объема   внутренних
деталей резервуара,  составления описи деформаций и проведения математических расчетов по
формулам и таблицам. Число измерений каждого линейного размера резервуара - не менее двух.
Среднее значение результатов измерения принимают за величину линейных размеров.

Применяется  в основном  для наземно-расположенных резервуаров,  так  как  при измерениях

заглубленных   резервуаров   требуется   нахождение   людей   внутри   газового   пространства.
Геометрический   метод   имеет   невысокую   точность   измерения   в   связи  с   невозможностью   учета
погрешностей на дефекты корпуса (вмятины, неровности).

Данный метод допускается применять при соблюдении следующих условий:

-

разность диаметров резервуара в одном сечении и в разных сечениях, включая конусность и

бочкообразность, - не более 10 мм;

-

непрямолинейность образующей резервуара (излом образующей) - не более 10 мм;

-

диаметры местных отдельных выпучин или вмятин на стенке резервуара - не более  100 мм,

максимальная стрелка прогиба их - не более мм.

Объемный метод.
Имеет высокую точность измерения. Требует применения специализированного оборудования.

Применим   к   резервуарам   с   любым   расположением   и   различными   дефектами   корпуса.   При
объемном методе измеряют объем жидкости, поданной в резервуар, и уровень жидкости (высоту
наполнении) после каждой или нескольких доз.

Объемный метод градуировки осуществляется двумя способами:

-

с использованием образцовых мерников и образцового уровнемера (рисунок 3.3);

-

с использованием счетчика жидкости и образцового уровнемера (рисунок 3.4).

Глава 3. Техническая эксплуатация АЗС и их технологического оборудования

Рисунок  3.3.  Градуировка   резервуаров   с

использованием образцовых мерников:

1-  градуируемый   резервуар;  2-  образцовые

мерники;  3,   4-  краны   мерников;  5-уровнемер;  6-
насос;  7-  резервуар;  8-расширитель   струи   с
магнитным наконечником; 9- линия подачи.

3.2. Общая характеристика эксплуатации сооружений АЗС и их технологического оборудования

При проведении градуировки объемным методом соблюдают следующие условия:

-

рабочая среда по ГОСТ 2874;

-

образцовые   мерники   должны   обеспечить   возможность   получения  дозы   в   объеме,

достаточном для подъема уровня воды в резервуаре в пределах от 10 до 40 мм;

-

на 10 мм в любом интервале его сечения по всей высоте;

-

счетчик жидкости должен работать на номинальном режиме;

-

высоту наполнения следует измерять в пределах от 10 до 40 мм.

Объемный   метод   с   использованием   образцовых   мерников   и   образцового   уровнемера

осуществляется следующим образом.

Воду из  резервуара   7  (рисунок   3.3) насосом  6  подают  в  образцовые   мерники  2,  регулируя

режим   потока   кранами   3,   и   наполняют   их.   Затем,  прекратив   подачу,   сливают  из   мерников   в
градуируемый резервуар дозу, измеряют уровень воды в нем и подсчитывают по мерникам объем
дозы,   поступившей   в   резервуар.   В  таком   же   порядке  осуществляют   подачу   второй,   третьей   и
последующих  доз   с   одновременным  измерением   уровня   и   объема   воды.   Наполнение
осуществляют  до уровня,  соответствующего номинальной вместимости резервуара. При  подходе
уровня к расширителю 8 последний поднимают ближе к горловине и магнитными наконечниками
прикрепляют его к внутренней стороне стенки горловины. Результаты измерения уровня и объема
воды, поступившей в резервуар, записывают в журнал.

В комплект мерников может быть включен цилиндрический мерник с уровнемерной трубкой и

шкалой,   который   почти   во   всех   случаях   градуировки  будет   долинным   с   тем,  чтобы   поднять
уровень воды в резервуаре до требуемой отметки.

Объемный   метод   с   использованием   счетчика   жидкости   и   образцового   уровнемера

осуществляется следующим образом.

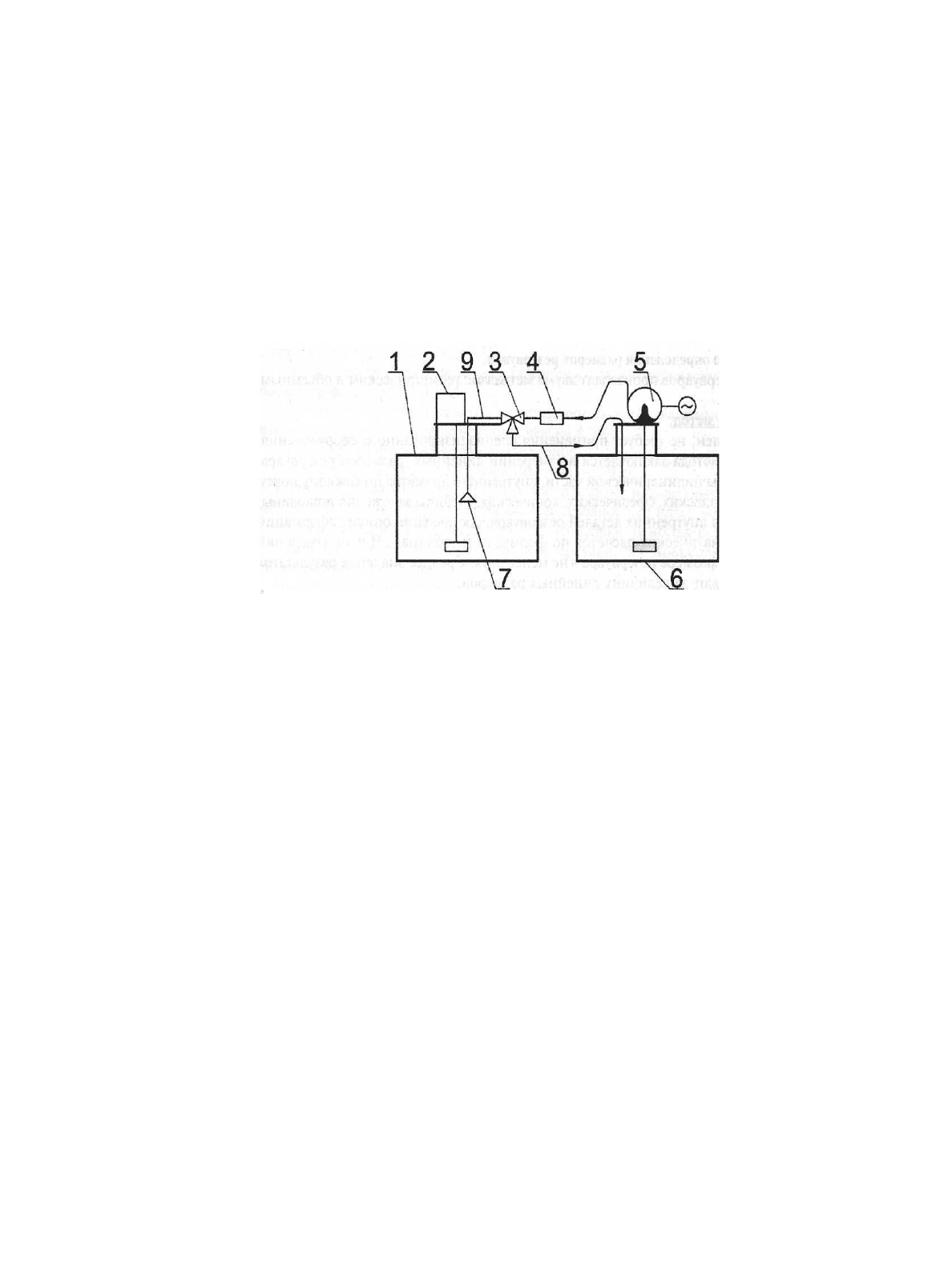

Рисунок 3.4. Градуировка резервуаров с использованием счетчика жидкости:
1- градуируемый резервуар; 2- уровнемер; 3- трехходовой клапан; 4- счетчик
жидкости; 5- насос; 6- вспомогательный резервуар; 7-расширитель струи с магнитным
наконечником; 8- обводная линия; 9- линия подачи.

Глава 3. Техническая эксплуатация АЗС и их технологического оборудования

Воду   из   резервуара  6  (рисунок   3.4)   посредством   насоса  подают   через   напорную  линию,

счетчик 4, трехходовой клапан 3 и обводную линию 8 в резервуар 6. В напорной линии установлен
проходной   кран   (на   рисунке   не  показан),   посредством   которого  счетчик   4   выводят   на
установившийся режим работы. При достижении

3.2. Общая характеристика эксплуатации сооружений АЭС и их технологического оборудования

установившегося   режима   (номинального   расхода)   трехходовой   клапан   3   переключают   и
направляют поток через линию подачи 9 в градуируемый резервуар Ь Вода в резервуар поступает
без   перерыва.   При   этом   измерение   уровня   и   объема   поступившей   воды   осуществляется
одновременно.

Наполнение   осуществляют   до   уровня,   соответствующего   номинальной   вместимости

градуируемого резервуара.

При подходе уровня к расширителю 7 последний поднимают ближе к горловине и при помощи

магнитных   наконечников   прикрепляют   к   внутренней   стороне   стенки   горловины.   Результаты
измерения уровня и объема воды, поступившей в резервуар, записывают в журнал.

Градуировочную   таблицу   при   геометрическом   методе   составляют   на   основании   данных

расчетной таблицы.

Градуировочную таблицу по результатам объемного метода составляют на основе определения

объема и уровня жидкости.

Для   проведения   градуировки   с   применением   описанных   средств   требуется   очень   много

времени, затрачиваемого на перевозку, установку оборудования и соответственно материальные
затраты возрастают. К тому же требуется остановка АЗС на длительный срок.

В   настоящее   время   для   проведения   градуировки   резервуаров   применяются   мобильные

аппаратно-програмные   комплексы   на   автомобильном   шасси.   Такие   комплексы   позволяют
производить   измерения   для   определения   объема   мер   вместимости   и   градуировки   резервуаров
объемным   непрерывным   методом   при   поверке   (калибровке).   Комплекс   имеет   законченный
автоматизированный цикл, исключающий субъективное влияние оператора на конечный результат,
обеспечивает   измерения,   обработку   результатов,   представление   твердых   копий   результатов   в
номенклатуре и формах, определенных ГОСТами.

При использовании объемного метода градуировки резервуара в качестве устройств выдачи и

учета количества жидкости для измерения объема используются напорные линии со счетчиком
жидкости   от   топливозаправщиков,   изготавливаемых   по   ГОСТ   Р50913-96,   которые   получили
название "ЗОНД" на базе автомобиля ЗИЛ-4331 и ЗИЛ 5301 (рисунок 3.5).

Рассмотрим устройство, принцип работы и структурную схему такого комплекса на примере

КГР"ЗОНД"   (рисунок   3.6),   изготавливаемого   ООО   НПП   "Нефте-Стандарт",   г.   Екатеринбург   и
являющимся одним из самых надежных и применяемых на предприятиях России.

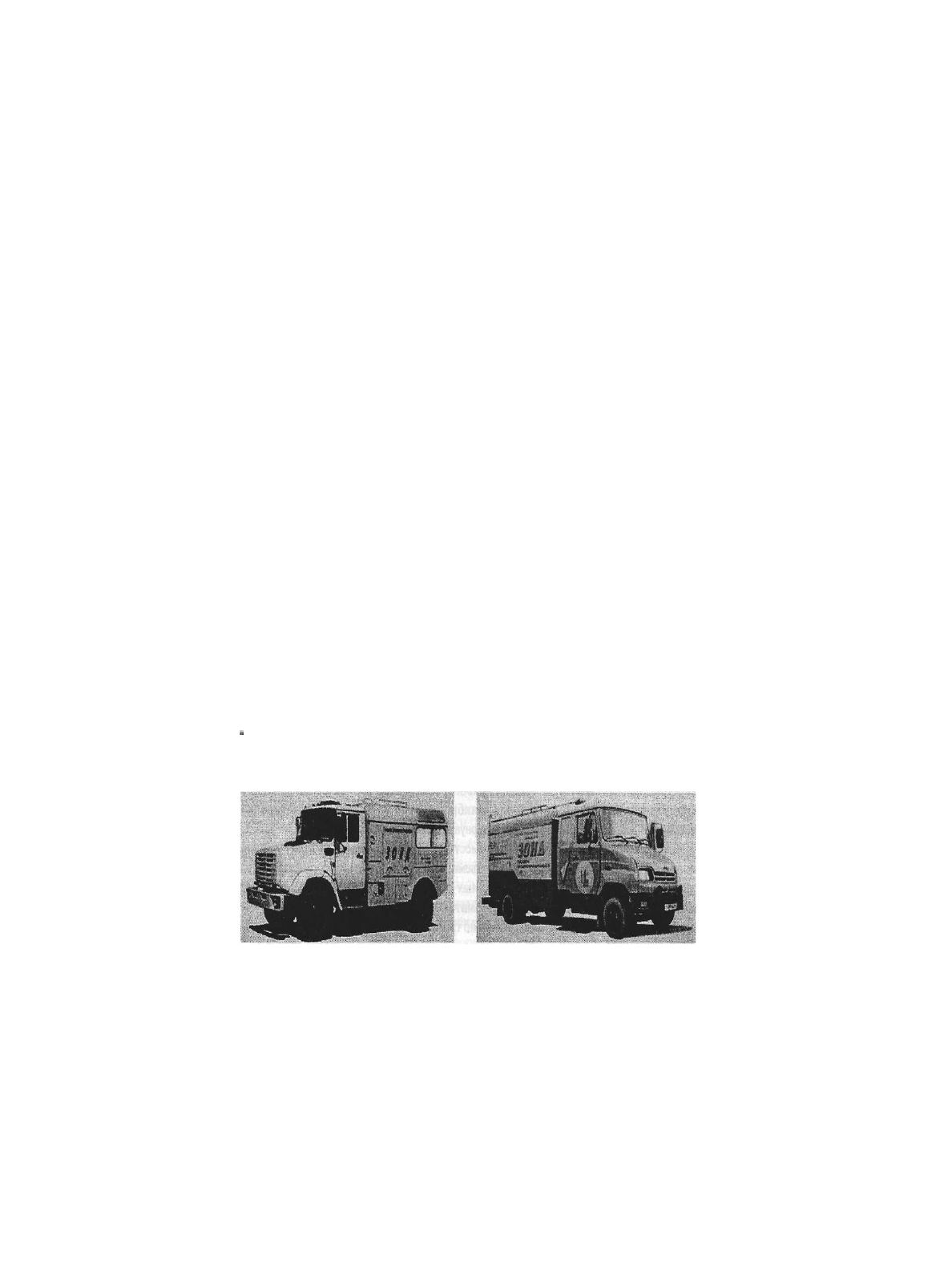

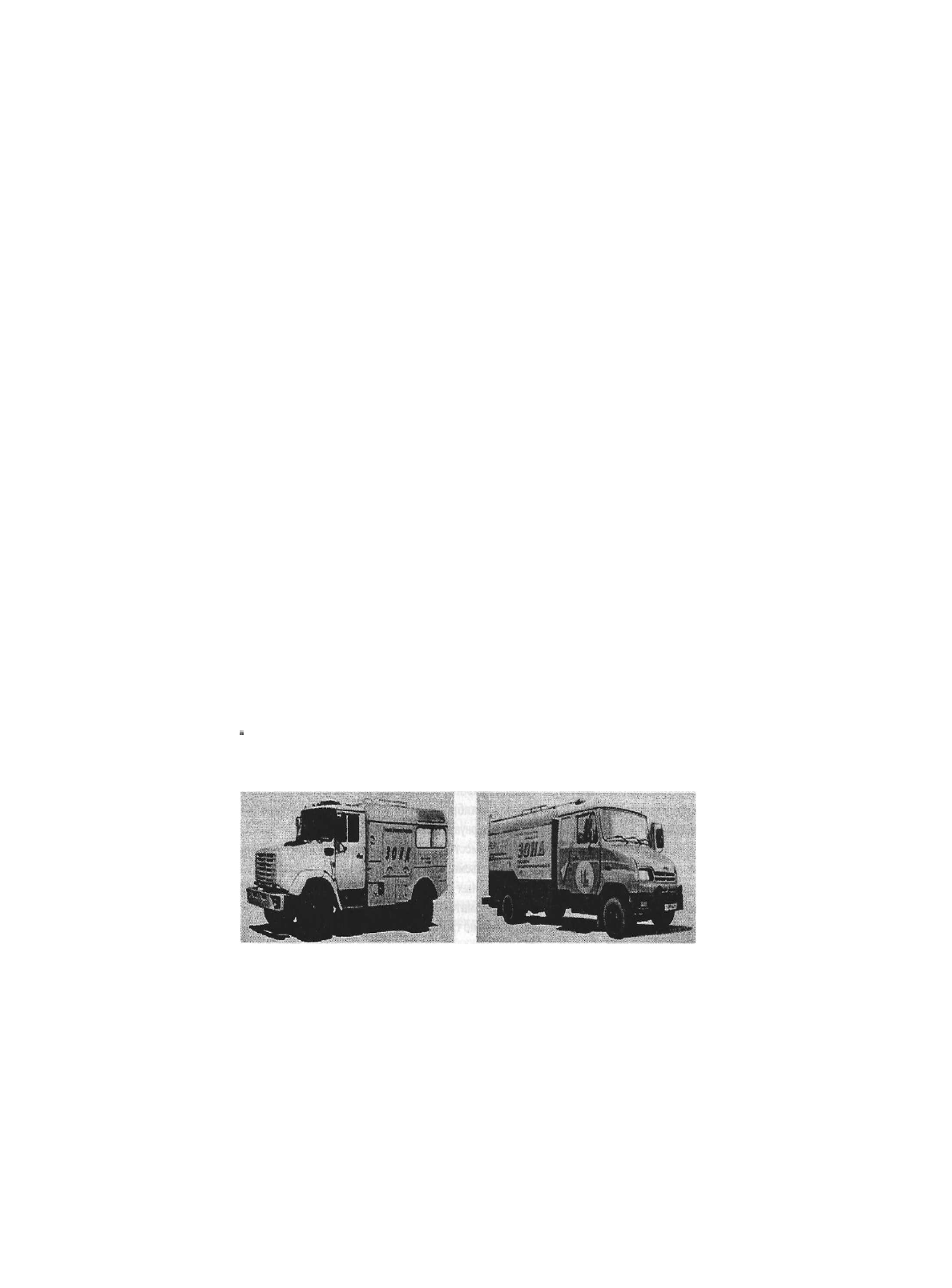

Рисунок 3.5. Внешний вид КГР "ЗОНД".

47

Глава 3. Техническая эксплуатация АЗС и их технологического оборудования

Комплекс градуировки резервуаров "ЗОНД" выпускается на основании документов:

-

Лицензия №001031-ИР Госстандарта России;

-

Сертификат Госстандарта РФ №16369, в Гос. реестре средств измерений под № 17906-98;

-

Сертификат Госстандарта Республики Казахстан №1741, в ГСИ РК под №  KZ.02.03.00641-

2004/17906-98;

-

Сертификат Госстандарта Республики Беларусь №3095, в ГСИ РБ под № РБ 03 07 1852 04;

-Завод изготовитель - ООО НПП "Нефте-стандарт", г. Екатеринбург.

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Комплекс   градуировки   резервуаров   "Зонд"   это   аппаратно-программный   комплекс,

предназначенный для определения вместимости и градуировки резервуаров объемным методом
непрерывным или дозовым способом.

Область применения - первичная и периодическая поверка мер вместимости, и градуировка

горизонтальных и вертикальных резервуаров.

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

В состав Комплекса "ЗОНД" входят уровнемер "Струна-М", насосно-дозирующая установка на

базе   заправщика   5Л22   (5Л62),   из   которого   используется   его   напорно-всасывающая   линия   со
счетчиком   жидкости   и   элементы   электроавтоматики   управления   напорной   линией   (счетные
устройства   автозаправщика   не   используются),   компьютер   с   программным   обеспечением,
реализующим   функции   Комплекса,   а   также   блок   сопряжения   компьютера   с   уровнемером   и
элементами электроавтоматики управления напорной линией.

Комплекс   "ЗОНД"   обеспечивает   законченный   автоматизированный   цикл,   исключающий

влияние оператора: измерение, обработка результатов, представление твердых копий результатов в
номенклатуре и формах, определенных ГОСТ 8.346-2000, ГОСТ 8.570-2000 (ГСОЕИ. Резервуары
стальные   горизонтальные   цилиндрические.   Методы   поверки.   ГСОЕИ.   Резервуары   стальные
вертикальные цилиндрические. Методика проверки.

В   процессе   градуировки   резервуаров,   в   каждой   измеряемой   точке,   производится

автоматическое сопоставление и регистрация уровня, объема, скорости, температуры жидкости и
среднего   сдвига   дозирования,   получаемого   из   данных   калибровки   напорной   линии.   Процесс
градуировки заканчивается автоматическим формированием и выдачей оператору градуировочной
таблицы, включая, по требованию, ее твердую копию по форме ГОСТ 8.346-2000. Дополнительно,
оператор имеет возможность получить твердые копии протоколов калибровки напорной линии и
градуировки резервуара, градуировочную таблицу резервуара по миллиметрам.

В процессе измерения объема мер вместимости производится автоматическое сопоставление и

регистрация   скорости,   объема,   учет   температуры   жидкости   и   среднего   сдвига   дозирования,
получаемого из данных калибровки напорной линии. Процесс измерения объема заканчивается
автоматическим   формированием   и   выдачей   оператору   протокола   измерения,   включая,   по
требованию, его твердую копию по форме ГОСТ 8.346-2000.

Данные   градуировки   резервуара   и   измерения   объема   мер   вместимости   могут   быть

воспроизведены на любом внешнем IBM совместимом компьютере.

4 8

3.2. Общая характеристика эксплуатации сооружений АЗС и их технологического оборудования

СОСТАВ КОМПЛЕКСА

В состав Комплекса градуировки резервуаров " ЗОНД " входят:

♦ Насосно-дозирующая установка из состава заправщиков 5Л22 (5Л62), широко применяемых

в   данной   области,   ремонт   которых   осуществляет   ООО   НПП   "Нефте-Стандарт"   -   лицензия   №
001031-ИР Госстандарта РФ;

Уровнемер   "Струна-М"   (имеет   сертификат   Госстандарта   РФ   и   зарегистрирован   в

Государственном реестре средств измерений под № 15669-96);

Компрессорная система;

IBM совместимый компьютер;

блок   сопряжения   (БС)   компьютера   с   уровнемером   и   элементами   электроавтоматики

управления напорной линии;

функциональное программное математическое обеспечение (ПМО);

транспортные носители функционального ПМО и данных результатов работы КГР "ЗОНД"

в заданных режимах на транспортной дискете или на CD;

кабели связи.

Транспортные   носители   функционального   ПМО   -   трех   видов,   включающих   определенные

наборы функциональных режимов:

"Zond";

"Калибровка", "Градуировка", "Тиражирование", "Отчет" - обеспечивающих полный цикл

работ по градуировке резервуаров ;

"Калибровка",   "Калибровка   резервуаров",   "Тиражирование"   -   обеспечивающих   полный

цикл работ по определению объема мер вместимости.

.

Структурная схема Комплекса Градуировки Резервуаров "ЗОНД" показана на рисунке 3.6.

ОПИСАНИЕ ПРОГРАММЫ "Zond"

Программа   "Zond"   (далее   программа)   предназначена   для   представления   результатов

градуировки резервуаров Комплексом "ЗОНД" в формах ГОСТ 8.346-2000.

Программа ставится на компьютер, имеющий операционную систему Windows 98 и приложение

Internet Explorer, версия не ниже 4 (стандартная установка Windows). Рекомендуется устанавливать
программу на "рабочий" "Note-book" и офисный компьютер. Это позволит описывать объект на
месте его нахождения и обрабатывать результаты работ на объекте в условиях офиса.

Программа   выполнена   как   стандартное   приложение  Windows  и,   соответственно,   реализует

стандартный,   для   приложений  Windows,   пользовательский   интерфейс   -достаточно   простой   в
работе и освоении.

Дополнительно,  сверх   требований   ГОСТ,   пользователю   представляются   также   протокол

калибровки счетчика жидкости (литромера) и график наполнения резервуара в форматах 2 или 3D.
На   графике   можно  выделить   фрагмент   и   представить   в   увеличенном   масштабе   (например,   для
рассмотрения "хлопка" резервуара).

Программа "Zond" позволяет архивировать отчетные документы и, соответственно, создать базу

данных объектов и результатов работ на объектах.

Отчетные   документы   представлены   в   формате  htm,   могут   храниться   на  Web-сервере   и

передаваться по сети Internet без дополнительной подготовки.

4 9















содержание   ..  4  5  6  7   ..
