Фиг. 6-41. Схематический разрез характерных ловушек, связанных с надвигами.

Месторождение Саут-Маунтин в округе Вентура, Калифорния, также связано со

смятым   в   складку   песчаным   коллекторским   пластом,   который   был   надвинут   на

подстилающие толщи пород вдоль надвига Саут-Маунтин. Неподалеку отсюда открыто

несколько залежей, расположенных

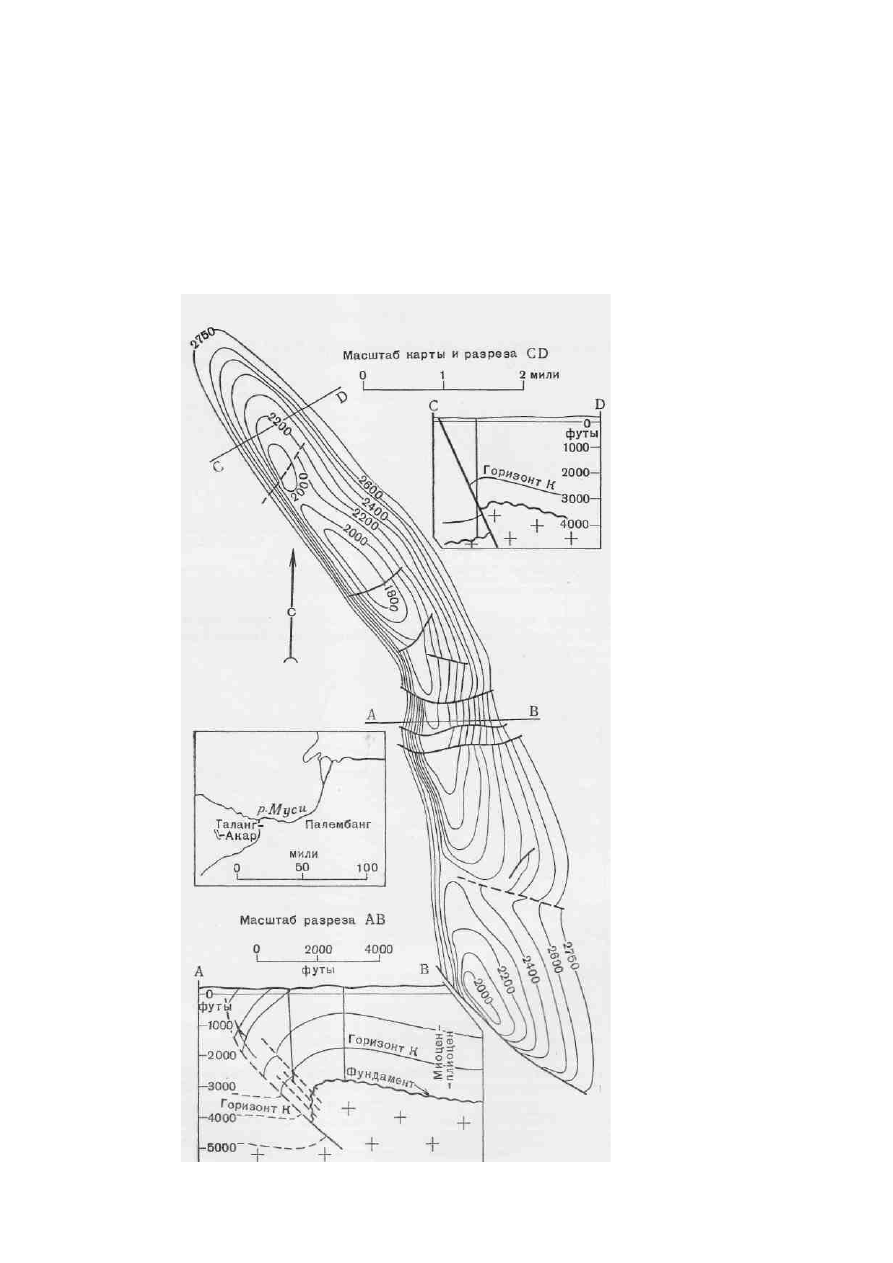

Фиг.   6-42.   Структурная   карта   и  разрезы   осложненной   надвигом   антиклинали

Таланг-Акар, Суматра (Lees, Quart. Journ. Geol. Soc. London, 108, p. 15, Fig. 11, 1952).
Продуктивен песчаник Таланг-Акар (миоцен) в интервале глубин 2100-2750 футов. На
месторождении   уже   добыто   около   200   млн.   баррелей   нефти   плотностью   38°API
(0,8348). Изогипсы через 100 футов.

Фиг.   6-43.   Структурный   разрез   нефтяных   месторождений   Саут-Маунтин   и

Тимбер Каньон в округе Вентура, Калифорния (Bailey, AAPG Guidebook, Los Angeles p.
68, 1952).

Ловушка   на   месторождении   Саут-Маунтин   образована   складкой   надвига   и

взбросом, а на местерождении Тимбер-Каньон - коллекторскими пластами, срезанными
и запечатанными надвигов.

Этот разрез служит примером скоплений углеводородов выше и ниже плоскости

надвига.

под плоскостью надвига Тимбер-Каньон, которая ограничивает ловушки Разрезы двух

этих месторождений (Саут-Маунтин и Тимбер-Каньон) показаны на фиг. 6-43.

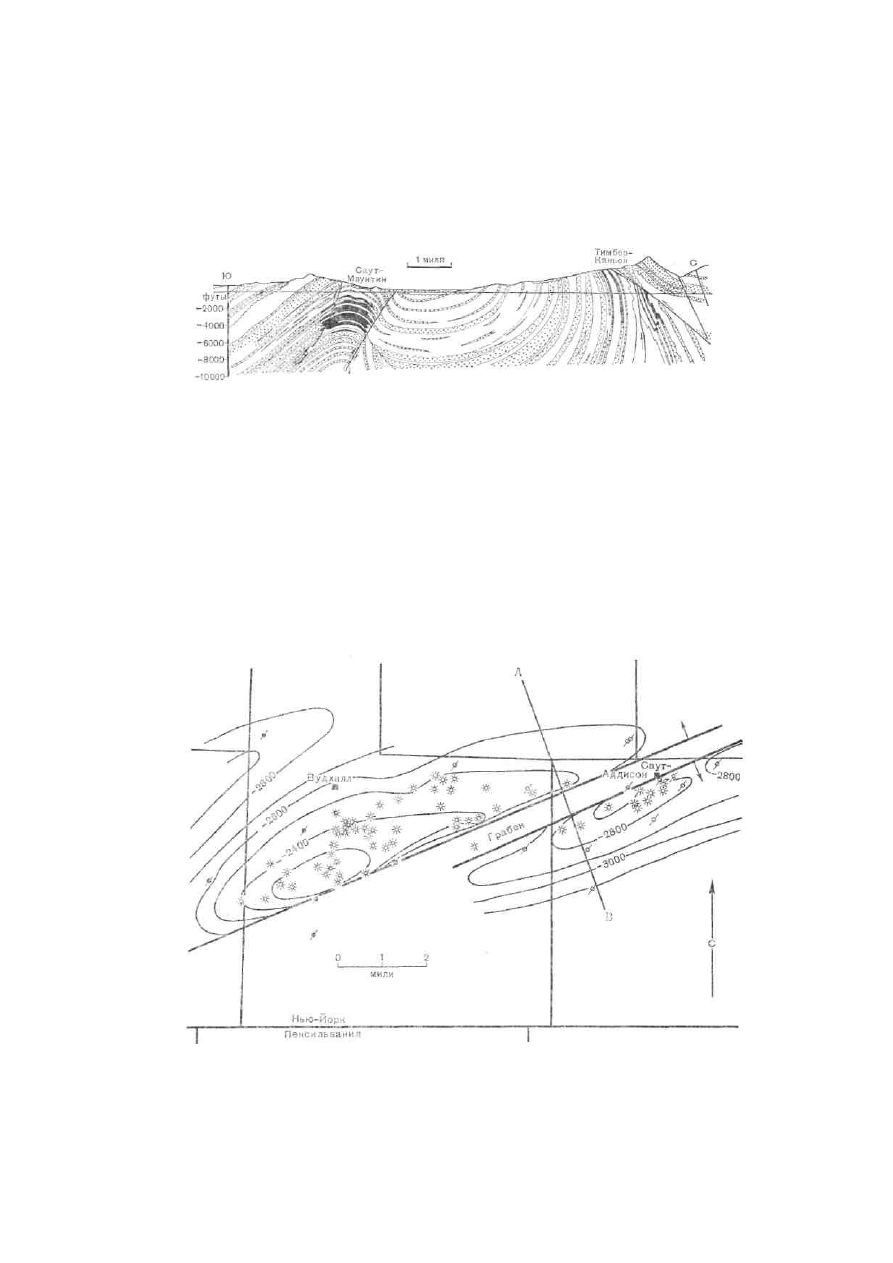

Фиг.   6-44.   Структурная   карта   газовых   залежей   Вудхалл   и   Таскарора   на   юге

штата Нью-Йорк по кровле продуктивных песчаников Орискани (нижний девон) [36,
стр. 332, фиг. 14].

Ловушки здесь связаны со взбросами, что весьма обычно для газовых залежей

этого региона. По-видимому, тектонические нарушения, подобные показанным на фиг.
6-45, были необходимы для формирования промышленных скоплений углеводородов,

поскольку   пористость   в   проницаемость   развивались   в   результате   интенсивного
раздробления   и   растрескивания   хрупких   песчаников   Орискани.   Изогипсы   через   50
футов.

Несколько   продуктивных   газовых   залежей,   заключенных   в   песчаниках

Орискани (нижний девон) в северной Пенсильвании и южной части штата Нью-Йорк,

приурочены   к   складкам,   осложненным   взбросами.   Структурная   карта   одного   из

подобных месторождений с залежами Вудхалл и Таскарора  [36], расположенного на

юге штата Нью-Йорк, показана на фиг. 6-44, а разрез его - на фиг. 6-45.

Важную роль играет надвиг в строении газонефтяного месторождения Тернер-

Валли   в   Альберте,   Канада.   Нефть   и   газ   аккумулировались   здесь   в   отложениях,

надвинутых   позже   по   крупному   разрыву   к   востоку   [37].   Во   время   смещения   масс

горных пород по надвигу резко усилилось складкообразование, и антиклиналь была

опрокинута в направлении движения толщ. Разрез этого месторождения приведен на]

фиг. 6-46 [(см. также фиг. 14-14, где показано формирование складки и залежи).

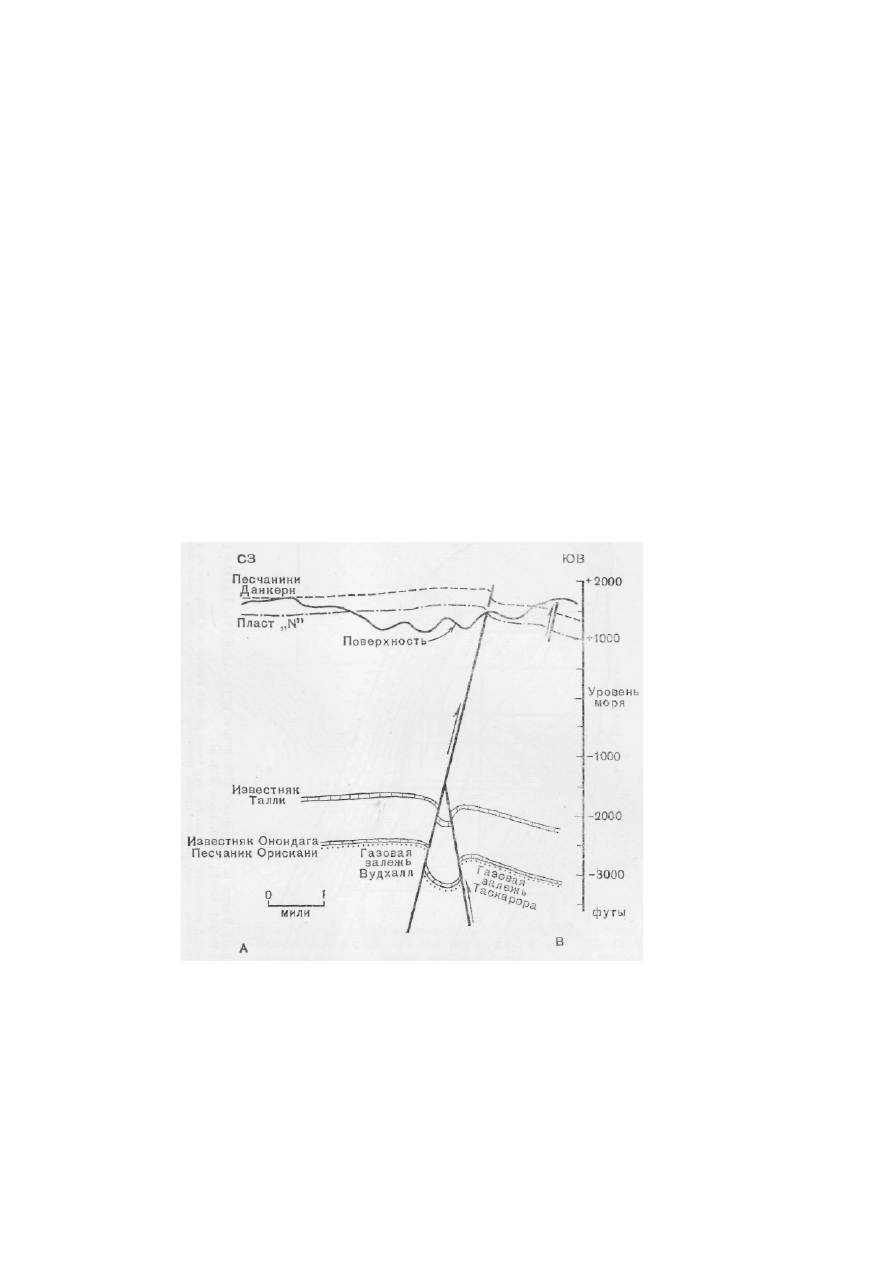

Фиг.   6-45.   Разрез   по   линии  АВ  (см.   фиг.   6-44)   газовых   залежей   Вудхалл   и

Таскарора [36, стр. 333, фиг. 15].

Подобные взбросы обычны для газоносного региона Орискани в Пенсильвании

и Нью-Йорке, где они ограничивают ряд газовых залежей или видоизменяют их форму.

Ловушки, связанные со взбросом, установлены на месторождении Серкл-Ридж в округе

Фримонт, Вайоминг. Пермские отложения надвинуты здесь на триасовые и образуют

ловушки,   к   которым   приурочено   несколько   залежей   [38]   как   выше,   так   и   ниже

поверхности   разрыва.   Эти   сложные   соотношения   показаны   на   структурной   карте   и

разрезе на фиг. 6-47. На месторождении Алисо-Каньон в Калифорнии залежи нефти

приурочены   к   ловушкам,   связанным   с   надвигами.   Строение   месторождения   можно

видеть на карте и разрезе, приведенных соответственно на фиг. 6-48 и 6-49. Строение

нефтяного месторождения Ачису типично для ряда месторождений района Грозного на

Северном   Кавказе   в   СССР.   Скопление   нефти   обнаружено   здесь   в   вытянутой

антиклинальной   складке,   осложненной   надвигом.   Структурная   карта   и   разрез

месторождения показаны на фиг. 6-50.

Сложные нарушения типа надвигов могут быть связаны с наличием в разрезе

некомпетентных формаций, сложенных такими породами, как мягкие глины и сланцы,

ангидриты   и   соли.   Разрывные   нарушения   могут   прямо   влиять   на   формирование

ловушек, но чаще они только маскируют

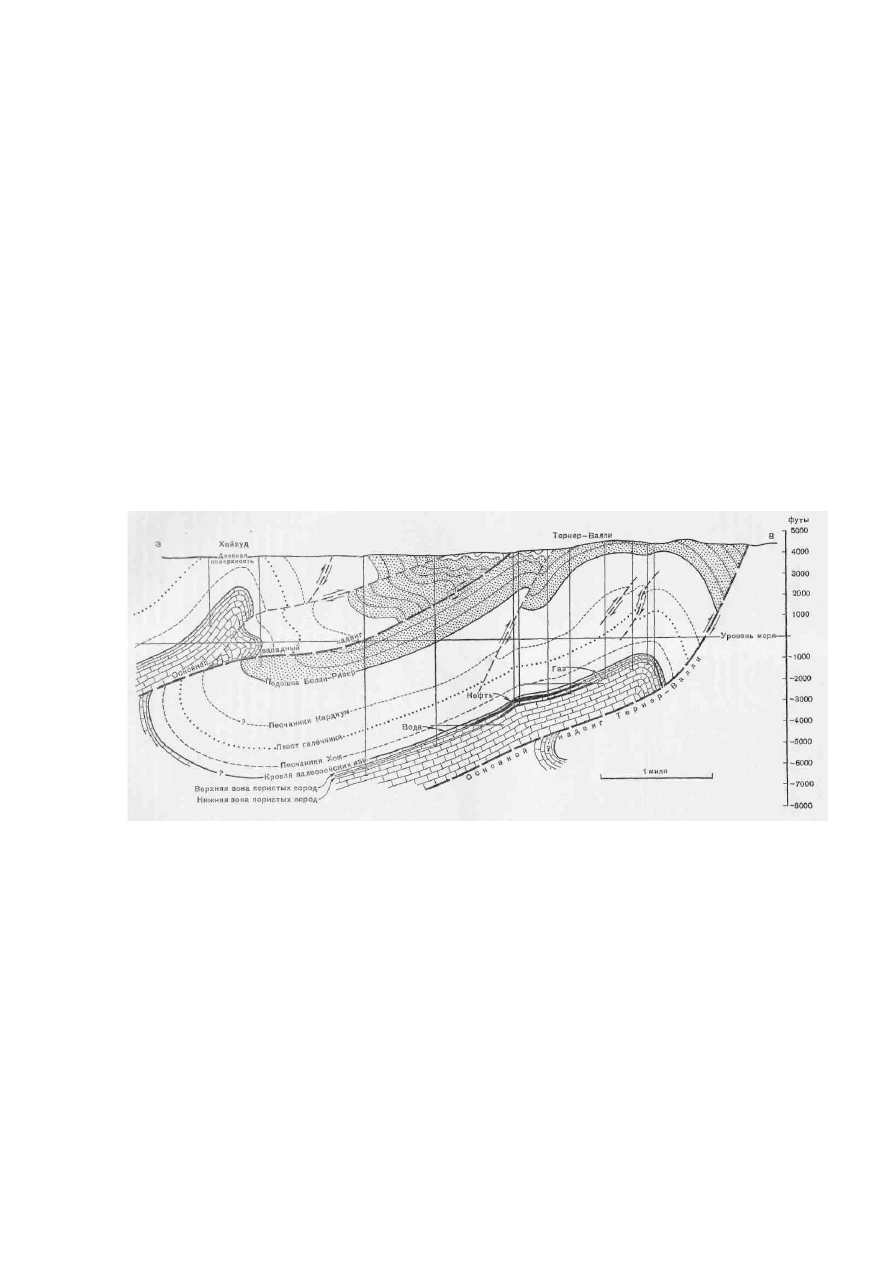

Фиг.   6-46.   Разрез   газонефтяного   месторождения   Тернер-Валли   в   предгорьях

Скалистых гор в Альберте, Канада (Link, Bull. Am. Assoc. Petrol. Geol., 33, p. 1479, Fig.
5).

Ловушка   связана   со   складкой,   надвинутой   к   востоку   по   основной   плоскости

нарушения. Ряд более мелких надвигов и взбросов на разрезе не показаны. Складка
Хайвуд,   расположенная   западнее   и   имеющая   подобное   же   строение,   оказалась
водоносной. Возможное объяснение этому различию двух однотипных структур дано
на   фиг.   14-14,   показывающей   геологическую   историю   региона   до   формирования
тектонических разрывов.

ловушки, как показано, например, на разрезе структуры Ага-Джари в Иране - типичной

для   нескольких   крупных   нефтяных   залежей   Ближнего   Востока   (см.   фиг.   2-2).   Для

месторождений нефти в районе Плоешти (Румыния) характерны ловушки, связанные со

взбросами   и   внедрениями   солевых   масс   [21].   Разрез   месторождения   Морени-Бана,

приведенный   на   фиг.   6-51,   типичен   для   многих   ловушек   этого   региона   (см.   также

разрез   месторождения   Мене-Гранде,   фиг.   8-11).   Другим   примером,   где   сложное

сочетание  складок  и надвигов  образует  ловушки,  является  месторождение  Битков в

Карпатах

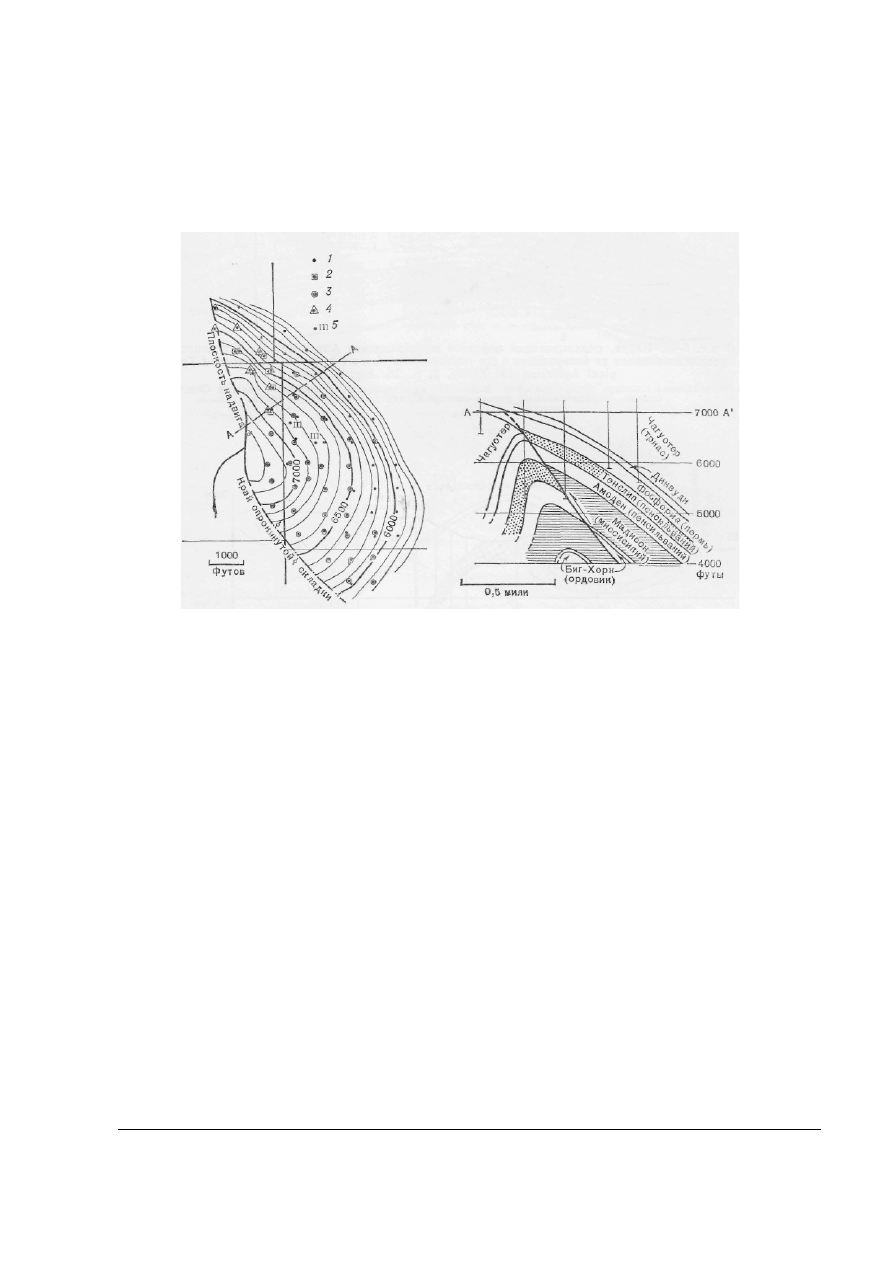

Фиг. 6-47. Структурная карта и разрез нефтяного месторождения Серкл-Ридж в

округе Фримонт, Вайоминг (Вееbe, Oil and Gas Journ., p. 110, 112, 1953).

Изогипсы по кровле формации Фосфориа (пермь) проведены через 100 футов.

Нефть получена из нескольких горизонтов как выше, так и ниже поверхности надвига,
которая в сочетании с опрокинутой складкой образует ловушку. Буровые скважины,
вскрывающие:  1  -  формацию Фосфориа;  2  -  формацию Фосфориа под надвигом;  3  -
формацию Тенслип; 4 - формацию Тенслип под надвигом; 5 - формацию Мадисон.

[39].   Разрез   этого   месторождения   показан   на   фиг.   6-52.   Ловушки   подобного   типа

характерны для всей этой провинции¹.

Сложные надвиги установлены на месторождении Вентура в Калифорнии [40].

(см.   фиг.   9-12).   Ловушка   главным   образом   приурочена   к   антиклинальной   складке

Вентура,   но   последняя   осложнена   на   глубине   многими   крупными   взбросами   и

надвигами.   В   результате   месторождение   оказалось   расчлененным   на   ряд   залежей,

каждая   из   которых   приурочена   к   отдельному   блоку,   полностью   или   частично

ограниченному поверхностями разрывов. При эксплуатации залежей выяснилось, что

каждая из них характеризуется здесь своим пластовым давлением и специфическим

соотношением   нефти   и   газа.   Это   указывает   на   полную   изоляцию   залежей,

расположенных в соседних блоках.

¹По последним данным, на этом месторождении имеется несколько залежей нефти и

газа, приуроченных к трем опрокинутым складкам, надвинутым одна на другую.

-

 Прим. ред.

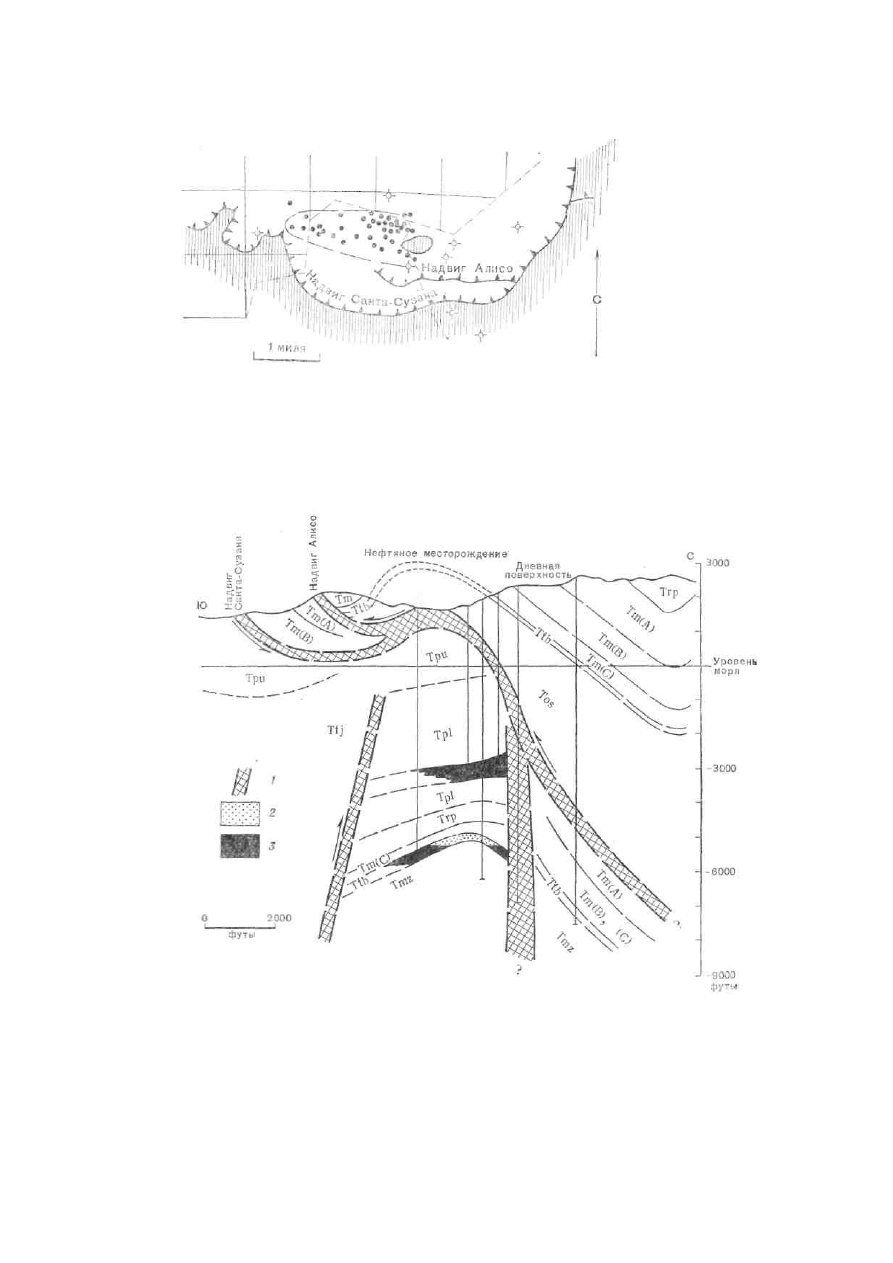

Фиг.   6-48.   Карта,   показывающая   нефтяное   месторождение   Алисо-Каньон   и

надвиги, прослеживающиеся на поверхности в его окрестностях (Leach, in The Structure
of Typical American Oil Fields, 3, p. 26, Fig. 2, 1948).

Заштрихована   площадь   распространения   формаций,   залегающих   ниже

плоскости надвига Санта-Сузана. Меридиональный разрез месторождения приведен на
фиг. 6-49.

Фиг.   6-49.   Структурный   разрез   нефтяного   месторождения   Алисо-Каньон   в

бассейне Вентура, Калифорния (Leach, in The Structure of Typical American Oil Fields, 3,
p. 32, Fig. 5, 1948).

Это   пример   ловушек,   образованных   слоями,   сложно   смятыми   в   складку   и

разорванными надвигами.

1 - зоны разломов; 2 - газ; 3 - нефть.

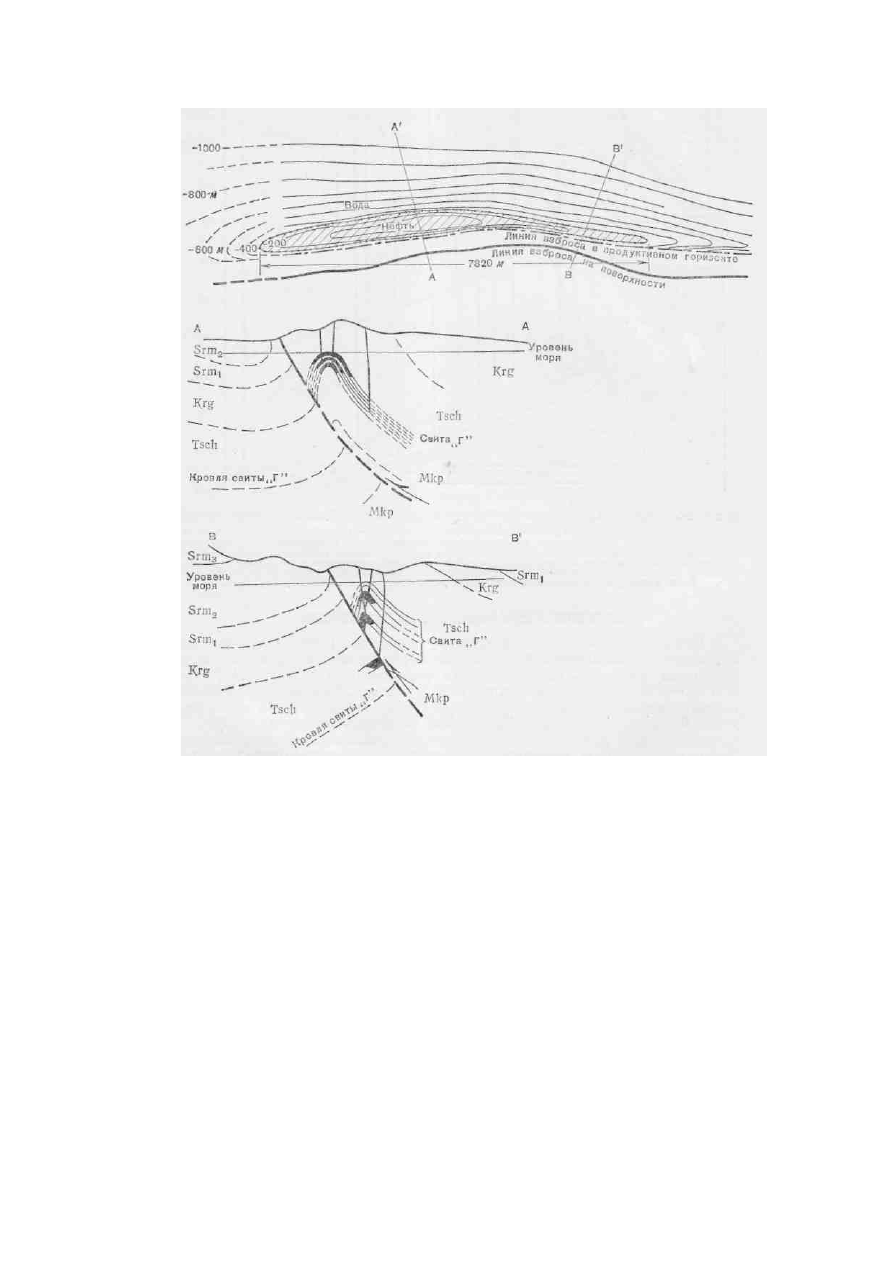

Фиг. 6-50. Структурная карта и разрезы месторождения Ачису, юго-восточнее

Грозного, СССР [И. О. Брод (с изменениями), XVII Межд. геол. конгресс, М., 4, стр. 28,
фиг. 3, 4, 1937].

Основные   скопления   нефти   связаны   с   вытянутой   замкнутой   опрокинутой

складкой   взброса.   Поверхность   взброса   образует   границу   ловушки   в   некоторых
песчаных   пластах.   Меньшие   по   размерам   скопления   нефти   обнаружены   в   пластах,
срезанных взбросом ниже его плоскости. Подобный тип ловушек характерен для ряда
залежей района Грозного в восточной части Кавказского хребта.

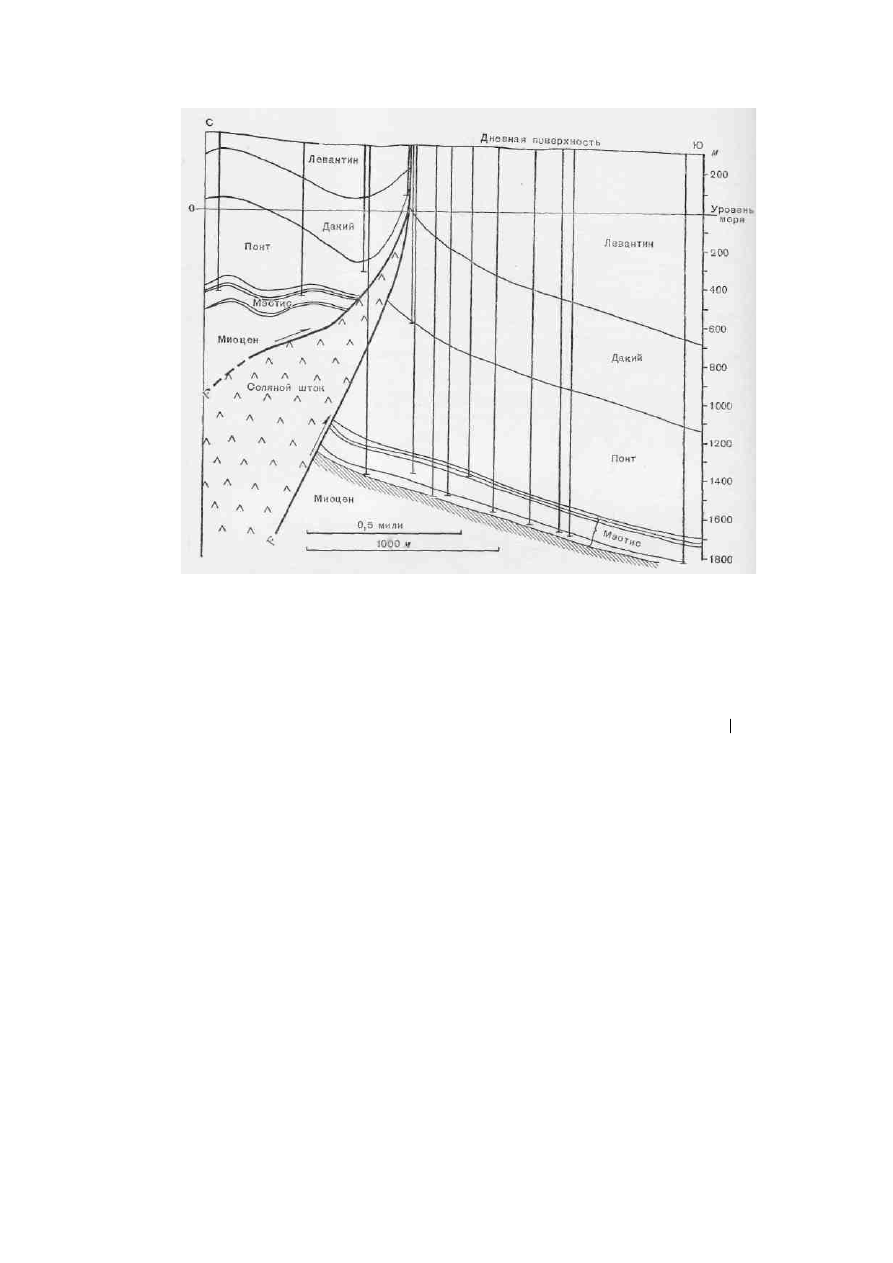

Фиг. 6-51. Разрез нефтяного месторождения  Морени-Бана в районе Плоешти,

южная Румыния [21, стр. 334, фиг. 12].

Взбросы,   связанные   с   деформацией   некомпетентных   солевых   толщ,   определяют

структуру многих месторождений этой территории, отличающихся крайне сложным строением.

Возможно, что ловушка на месторождении Морени-Бана и не образована непосредственно в

результате интрузии каменной соли, как это характерно для соляных куполов Галф-Коста, а

наоборот, каменная соль была выжата вдоль плоскости взброса в результате тектонических

деформаций.

Ловушки, связанные с трещиноватостью

Трещиноватость пород-коллекторов очень часто обусловливает их пористость и

проницаемость и, несомненно, во многих случаях является дополнительным фактором,

способствующим формированию залежей [41] (см. стр. 120-127: глава 4, разломы  и

трещины,  А.Ф.).   Там   же,   где   имеются   особые   условия,   трещиноватость   моясет

рассматриваться   как   основная   причина   образования   ловушки.   На   месторождении

Флоренс в Колорадо [42]  -  одном из первых, открытых в США,  -  скопление нефти

приурочено   к   трещиноватым   участкам   глинистых   сланцев   Пирр   (мел),   которые

характеризуются почти горизонтальным залеганием и неизменяющейся структурой на

обширной площади за пределами месторождения. Положение ловушки, по-видимому,

определяется только развитием трещиноватости, поскольку ни складок, ни литолого-

стратиграфичес-ких изменений разреза в пределах залежи не наблюдается, а там, где
