ГЕОЛОГИЯ НЕФТИ И ГАЗА (Арвилл Леворсен) - часть 38





трещиноватых пород нет, отсутствует и скопление нефти. Разрез этой залежи приведен

на фиг. 6-53. Дебиты скважин неустойчивы, а одна из скважин за время эксплуатации

дала почти полтора миллиона баррелей нефти [43].

Подобные   же   ловушки,   содержащие   залежи   газа,   обнаружены   в   глинистых

сланцах Чероки (пенсильваний) в восточном Канзасе [44]. Газ залегает в однородных,

широко распространенных черных карбонатных глинистых сланцах. Обычно вместе с

газом из скважин поступает соленая вода.

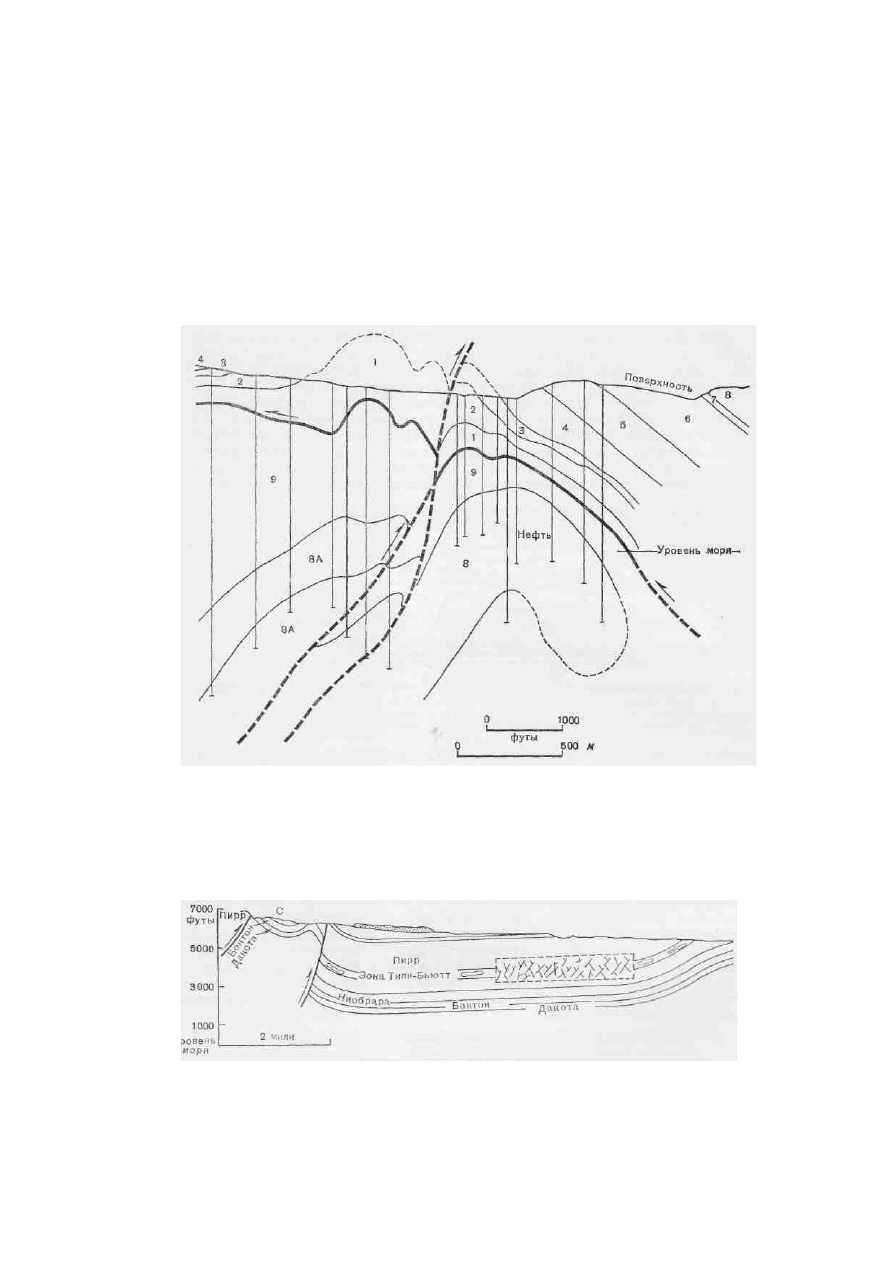

Фиг. 6-52. Разрез месторождения Битков в Карпатах [21, стр. 326, фиг. 5].
Подобный   тип  сложных   ловушек,   образованных   замкнутыми   складками   и

надвигами, характерен для многих месторождений этого региона.

1, 2, 3 - мел; 4, 5, 6 - эоцен; 7, 8, 8А - нижний олигоцен; 9 - миоцен и верхний

олигоцен.

Фиг. 6-53. Разрез месторождения Флоренс, Колорадо (МсСоу.  Siе1aff, Dоwns,

Bass, Maxson, Bull. Am. Assoc. Petrol. Geol., 35, p. 1008, Fig. 7, 1951).

Залежь   нефти   ограничена   системой   пересекающихся   трещин   и   плоскостей

отдельности   (заштрихованная   площадь)   в   толще   глинистых   сланцев   Пирр.   Нефть
безводная, свободная вода не обнаружена. Залежь разрабатывается с 1876 г.

Длительный период эксплуатации и медленное падение дебитов скважин в пределах

этих залежей легче всего объясняется замедленным поступлением газа в скважины из

трещин,   пластовых   отдельностей,   тонких   прослойков   и   микроскопических   пор   в

глинистых сланцах. Большая часть добычи газа в восточном Кентукки производится из

сланцев   Блэк,   или   Огайо   (девон   и   миссисипий?),   представленных   сланцеватыми,

тонкослоистыми, битуминозными, черными и коричневыми глинистыми сланцами [45].

Хотя геологи, описывавшие эти залежи, и не упоминали о трещиноватости сланцев, на

ее   важную   роль   указывает   необходимость   проведения   взрывов   нитроглицерина   в

стволах скважин для получения притоков газа.

На   нефтяной   залежи   Маунт-Калм   в   округе   Хилл,   северо-восточный   Техас,

продуктивны отложения писчего мела Остин верхнемелового возраста. Ловушка здесь

образована тектонической трещиноватостью пород, связанной со сбросами. Разрез этой

залежи показан на фиг. 6-54.

При сравнении углеводородов различных залежей, расположенных в пределах

единой   провинции,   как   правило,   выясняется,   что   нефти   в   структурных   ловушках

отличаются   от   нефтей,   приуроченных   к   ловушкам   других   типов.   В   структурных

ловушках   нефти   обычно   более   легкие,   залежи   чаще   имеют   газовую   шапку   и

отчетливый водонефтяной контакт, пластовые давления обычно ближе к нормальным

для  данных   глубин,   чем   в  других   типах   залежей,   а   пластовая   энергия   чаще,   чем   в

других случаях,

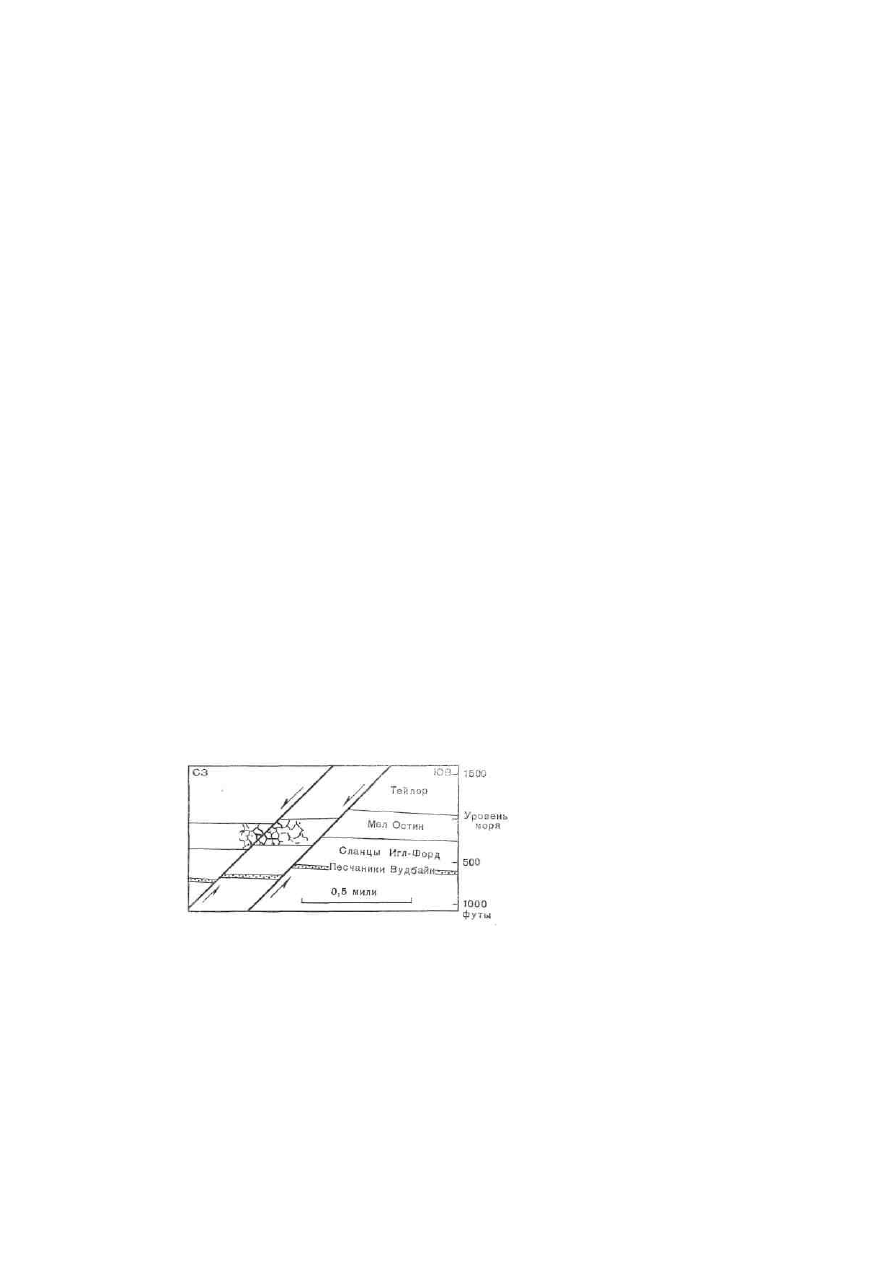

Фиг.   6-54.   Разрез   залежи   Маунт-Калм   в   округе   Хилл,   Техас   (Hood,  Univ.  of

Texas, Bull. 5116, p. 241, 1951).

Небольшая залежь заключена в разбитых сбросами и брекчированных участках

толщи писчего мела Остин (верхний мел). Ни одна из скважин не дает воды.

объясняется активным напором вод. Эти характерные особенности являются причиной

более высокой продуктивности на единицу площади структурных ловушек, но в то же

время,   видимо,   меньшей   продуктивной   площади   их   по   сравнению   с   природными

резервуарами   линзовидного   и   рифового   типов.   Еще   одна   важная   черта   подобных

залежей   -   это   то,   что   после   их   открытия   границы   залежей   (если   структура   была

закартирована)   могут   быть   предсказаны   с   большой   долей   уверенности.   Этим   они

существенно   отличаются   от   залежей   в   линзовидных   резервуарах,   размеры   которых

установить   гораздо   труднее.   Поэтому   до   выявления   границ   залежи   арендная   плата

может быть резко различной для двух расположенных поблизости земельных участков,

и   различие   это   обусловлено   только   положением   арендуемого   участка   относительно

геологической структуры.

Заключение

Большинство   обнаруженных   к   настоящему   времени   залежей   нефти   и   газа

связано   с   ловушками,   которые   могут   рассматриваться   полностью   или   частично   как

структурные.   Многие   примеры   подобных   ловушек   были   приведены   в   этой   главе.

Следует   отметить   две   наиболее   важные   особенности   структурных   ловушек:   1)

огромное   разнообразие   структурных   условий,   при   которых   могут   образоваться

ловушки,  2)  структурная  ловушка  может   быть  прослежена   по  вертикали  в  мощном

разрезе   потенциально   нефтегазоносных   отложений.   Структурное   картирование   всех

типов   -   один   из   методов   поисков   ловушек,   который   дает   наиболее   успешные

результаты.   Известно   несколько   способов   картирования   структур:   поверхностное

(геологическое)   и   глубинное   картирование,   колонковое   бурение   и   геофизическое

картирование. Все эти методы направлены на поиски участков, в пределах которых

коллекторы,   залегающие   на   глубине,   занимают   наиболее   высокое   структурное

положение и где они могут образовывать ловушку для нефти или газа. Если в разрезе

имеются пластовые тела песчаников, не содержащих прослоев других  пород, и углы

регионального   наклона   слоев   значительны   или   если   известно   наклонное   положение

потенциометрической   поверхности,   то   для   образования   структурной   ловушки

необходима   значительная   структурная   амплитуда   складки.   Там   же,   где   породы-

коллекторы   изменчивы   и   развиты   спорадически,   в   виде   линзовидных   тел,

достаточными могут оказаться небольшие локальные деформации слоев. И те, и другие

условия могут быть обнаружены на одной и той же территории, если в разрезе имеются

различные типы коллекторов.

Цитированная литература

1.

Howell J.V., Historical Development of the Structural Theory of Accumulation

of Oil and Gas, in Problems of Petroleum Geology, Am. Assoc. Petrol. Geol., Tulsa, Okla.,

pp. 1-23, 1934.

Price P.H., Anticlinal Theory and Later Developments in West Virginia, Bull. Am.

Assoc. Petrol. Geol., 22, pp. 1097-1100, 1938.

2.

Lоgan W.E., Report of Progress (1844), Canada Geol. Surv., p. 41, 1846.

3.

White I. С., The Geology of Natural Gas, Sci., 5, pp. 521-522, 1885; excerpted

in J. V. Howell, op. cit. (note 1), pp. 15-16.

4.

White I. C, West Virginia Geol. Surv., 1, pp. 176-177, 1899.

5.

White I.C., The Mannington Oil Field and the History of Its Development,

Bull. Geol. Soc. Am., 3, p. 193, 1892.

6.

McCoy A.W., Keyte W.R., Present Interpretations of the Structural Theory for

Oil and Gas Migration and Accumulation,  in  Problems of Petroleum Geology, Am. Assoc.

Petrol. Geol., Tulsa, Okla., pp. 253-307, 1934.

7.

McCollough E. H., Structural Influence on the Accumulation of Petroleum in

California,  in  Problems of Petroleum Geology, Am. Assoc. Petrol. Geol., Tulsa, Okla, pp.

735-760, 1934.

8.

Hubbert M. K., The Theory of Ground-water Motion, Journ. Geol., 48, pp.

785- 944, 1940.

9.

Russell W.L., Principles of Petroleum Geology, McGraw-Hill Book Co., New

York, pp. 207-209, 1951.

10.

Hubbert   M.K.,   Entrapment   of   Petroleum   under   Hydrodynamic   Conditions,

Bull. Am. Assoc. Petrol. Geol., 37, pp. 1954-2026, 1953.

11.

Сlapp F. G., Role of Geologic Structure in the Accumulation of Petroleum, in

Structure of Typical American Oil Fields, Am. Assoc. Petrol. Geol., Tulsa, Okla., 2, pp. 667-

716, 1929.

12.

Heгоу  W.В., Petroleum Geology,  in  Geology 1888-1938, 50th Anniv. Vol.,

Geol. Soc. Am., pp. 535-536, 1941.

13.

Wilson W.В., Proposed Classification of Oil and Gas Reservoirs, in Problems

of Petroleum Geology, Am. Assoc. Petrol. Geol., Tulsa, Okla., pp. 433-445, 1934.

14.

Heald  К.С, Essentials for Oil Pools,  in  Elements of the Petroleum Industry,

Am. Inst. Min. Met. Engrs., New York, pp. 47-55, 1940.

15.

Wilhelm O., Classification of Petroleum Reservoirs, Bull. Am. Assoc. Petrol.

Geol., 29, pp. 1537-1579, 1945.

16.

Winter H.E., Santa Fe Springs Oil Field, Bull. 118, Calif. Div. Mines, pp. 343-

346, 1943.

17.

Соrbell  С.S.,   Method   for   Projecting   Structure   Through   an   Angular

Unconformity, Econ. Geol., 14, pp. 610-618, 1919.

Levorsen A.I., Convergence Studies in the Mid-Continent Region, Bull. Am. Assoc.

Petrol. Geol., 11, pp. 657-682, 1927.

Lahee F.H., Field Geology, 5th ed., McGraw-Hill Book Co.. New York, pp. 667- 671,

1952.

18.

MсGee D.А.,  Сlawsоn W.W., Jr., Geology and Development  of Oklahoma

City Field, Oklahoma County, Okla., Bull. Am. Assoc. Petrol. Geol., 16, pp. 957- 1020, 1932.

19.

Wendlandt E. A., She1bу  Т.H., Jr., Bell J.S., Hawkins Field, Wood County,

Texas, Bull. Am. Assoc. Petrol. Geol., 30, pp. 1830-1856, 1946.

20.

Hewett D.F., Measurements of Folded Beds, Econ. Geol., 15, pp. 367-385,

1920   Mertie   J.В.,   Jr.,   Delineation   of   Parallel   Folds   and   Measurement   of   Stratigraphic

Dimension, Bull. Geol. Soc. Am., 58, pp. 779-802, 1947.

21.

Walters R.P., Oil Fields of Carpathian Region, Bull. Am. Assoc. Petrol. Geol.,

30, pp. 319-336, 1946.

22.

Mrazeс  L., Les plis diapirs etle diapirisme en general, Comptes-rendus des

Seances de lTnstitut Geologique J de Roumanie, 6, pp. 226-272, 1927.

Bohdanowicz   K.,   Geology   and   Mining   of   Petroleum   in   Poland,   Bull.   Am.   Assoc

Petrol. Geol., 16, pp. 1061-1091, 1932.

23.

Powers   S.,   Reflected   Buried   Hills   in   the   Oil   Fields   of   Persia,   Egypt,   and

Mexico, Bull. Am. Assoc. Petrol. Geol., 10, pp. 422-442, 1926.

24.

Blackwelder E., The Origin of Central Kansas Oil Domes, Bull. Am. Assoc.

Petrol. Geol., 4, pp. 89-94, 1920.

Wilson I.F., Buried Topography, Initial Structures and Sedimentation in Santa Rosalia

Area, Baja California, Mexico, Ball. Am. Assoc. Petrol. Geol., 32, pp. 1762- 1807, 1948.

25.

Dаке  С/L., Bridge J., Buried and Resurrected Hills of Central Ozarks, Bull.

Am. Assoc. Petrol. Geol., 16, pp. 629-652, 1932.

26.

Вusк Н.G., Earth Flexures, Their Geometry, Cambridge Univ. Press, London,

106 p., 1929.

Gill W.D., Construction of Geological Sections with Steep-limb Attenuation, Bull.

Am. Assoc. Petrol. Geol., 37, pp. 2289-2406, 1953.

27.

Woolnough W. G., Pseudo-tectonic Structures, Bull. Am. Assoc. Petrol. Geol.,

17, pp. 1098-1106, 1933.

28.

Krumbein W.C, Occurrence and Lithologic Associations of Evaporites in the

United States, Journ. Sed. Petrol., 21, pp. 63-81, 1951.

29.

Priсе W.A., Caliche and Pseudo-anticlines, Bull. Am. Assoc. Petrol. Geol., 9,

pp. 1009-1017, 1925.

30.

Hill M.L., Classification  of Faults, Bull. Am. Assoc. Petrol.  Geol., 31, pp.

1669- 1673, 1947.

31.

Lahee F.H., Oil and Gas Fields of the Mexia and Tehuacana  Fault Zones,

Texas, in Structure of Typical American Oil Fields, Am. Assoc. Petrol. Geol., Tulsa, Okla., 1,

pp. 304-388, 1929.

32.

Sanders C.W., Emba Salt Dome Region, USSR, and Some Comparisons with

Other Salt-Dome Regions, Bull. Am. Assoc. Petrol. Geol., 23, pp. 492-516, 1939.

33.

Wassоn Th., Creole Field, Gulf of Mexico, Coast of Louisiana, in Structure of

Typical American Oil Fields, Am. Assoc. Petrol. Geol., Tulsa, Okla., 3, pp. 281-298, 1948.

34.

Notestein   F.В.,   Hubman  С  W.,   Bowler   J.   W.,   Geology   of   the   Barco

Concession, Republic of Colombia, South America, Bull. Geol. Soc. Am., 55, pp. 1165- 1216,

1944.

35.

Оuarles M., Jr., Salt Ridge Hypothesis on Origin of Texas Gulf Coast Type

Faulting, Bull. Am. Assoc. Petrol. Geol., 37, pp. 489-508, 1953.

36.

Finn F.H., Geology and Occurrence of Natural Gas in Oriskany Sandstone in

Pennsylvania and New York, Bull. Am. Assoc. Petrol. Geol., 33, pp. 303-335, 1949.

37.

Link   Th.   A.,   Mооre   P.  D.,  Structure   of  Turner   Valley   Gas   and   Oil  Field,

Alberta, Bull. Am. Assoc. Petrol. Geol., 18, pp. 1417-1453, 1934.

Link Th.A., Interpretations of Foothills Structures, Alberta, Canada, Bull. Am. Assoc.

Petrol. Geol., 33, pp. 1475-1501, 1949.

38.

MсСоу  A.W.,   III,  et  al.,   Types  of  Oil  and   Gas  Traps   in  Rocky  Mountain

Region, Bull. Am. Assoc. Petrol. Geol., 35, p. 1005, 1951.

Вeebe L.F., Wyoming's Circle Ridge Field, O. and G. Journ., pp. 109-114, 1953.

39.

Walters R.P., op. cit. (note 21), p. 326.

40.

Watts E.V., Some Aspects of High Pressures in the D-7 Zone of the Ventura

Avenue Field, Trans. Am. Inst. Min. Met. Engrs., 174, pp. 191-200.

41.

Hubbert   M.K.,   Willis   D.G.,   Important   Fractured   Reservoirs   in   the   United

States, Fourth World Petrol. Congr., Section I/A/1 Proceed., pp. 57-84, 1955.

42.

DeFord R.L, Surface Structure, Florence Oil Field, Fremont County, Colorado,

in Structure of Typical American. Oil Fields, Am. Assoc. Petrol. Geol., Tulsa, Okla., 2, pp.

75-92, 1929.

43.

Оbоrne H.W., Symposium on Fractured Reservoirs, Bull. Am. Assoc. Petrol.

Geol., 37, p. 318, 1953.

44.

Сharles H.H., Page J.H., Shale-Gas Industry of Eastern  Kansas, Bull. Am.

Assoc. Petrol. Geol., 13, pp. 367-381, 1929.

45.

Hunter C.D., Natural Gas in Eastern Kentucky,  in  Geology of Natural Gas,

Am. Assoc. Petrol. Geol., Tulsa, Okla., pp. 915-947, 1935.

(Общие работы по данной проблеме см. в списке литературы к гл. 8).

Глава   7   Пластовые   ловушки   (продолжение):   стратиграфические   и

гидродинамические

Первичные   стратиграфические   ловушки:   в   обломочных   породах;   в

хемогенных



породах.



Вторичные



стратиграфические



ловушки.

Гидродинамические ловушки.

Стратиграфическими   ловушками   [1]   называются   такие   ловушки,   образование

которых   связано   в   основном   с   литологическими   изменениями   пород-коллекторов,

происходящими в латеральном направлении, или с перерывами в последовательности

напластований

1

.   Проницаемые   породы   переходят   в   менее   проницаемые   или   почти

совсем   непроницаемые,   они   срезаются   поверхностью   несогласия   и   перекрываются

более молодыми образованиями. Размеры резервуара определяются главным образом

протяженностью   и   характером   границы   между   двумя   типами   пород.   Эта   граница

бывает   резкой   или   постепенной,   образование   ее   могло   быть   обусловлено   как

локальными, так и региональными факторами, а существование ловушки может быть

полностью или частично обусловлено изменением проницаемости пород.

В   действительности   почти   все   стратиграфические   ловушки   возникли   при

участии   структурных   элементов;   в   этом   отношении   единственное   исключение

представляют изолированные линзы и органогенные рифовые тела, которые обычно

являются ловушками, не связанными с региональным наклоном слоев, какими-либо их

изгибами   или   деформациями.   Резкого   разграничения   между   стратиграфическими   и

структурными   ловушками   провести   нельзя;   в   ряде   случаев   образование   ловушек   в

равной мере обусловлено и стратиграфическими, и структурными причинами. В связи с

этим одни геологи относят их к стратиграфическим ловушкам, другие - к структурным.

По этой причине было бы полезным выделить промежуточный класс комбинированных

ловушек.

Стратиграфические   ловушки   можно   разделить   на   два   основных   класса.

Первичные стратиграфические ловушки сформировались в процессе осадконакопления

или   диагенетических   изменений   пород;   они   включают   ловушки,   образованные

линзовидными   телами,   фациальными   замещениями   отложений,   рукавообразными

песчаными телами и рифами. Вторичные стратиграфические ловушки сформировались

в результате процессов, протекавших в более позднее время, например растворения или

цементации,   но   главной   причиной   их   образования   являлись   стратиграфические

несогласия.















содержание   ..  36  37  38  39   ..
