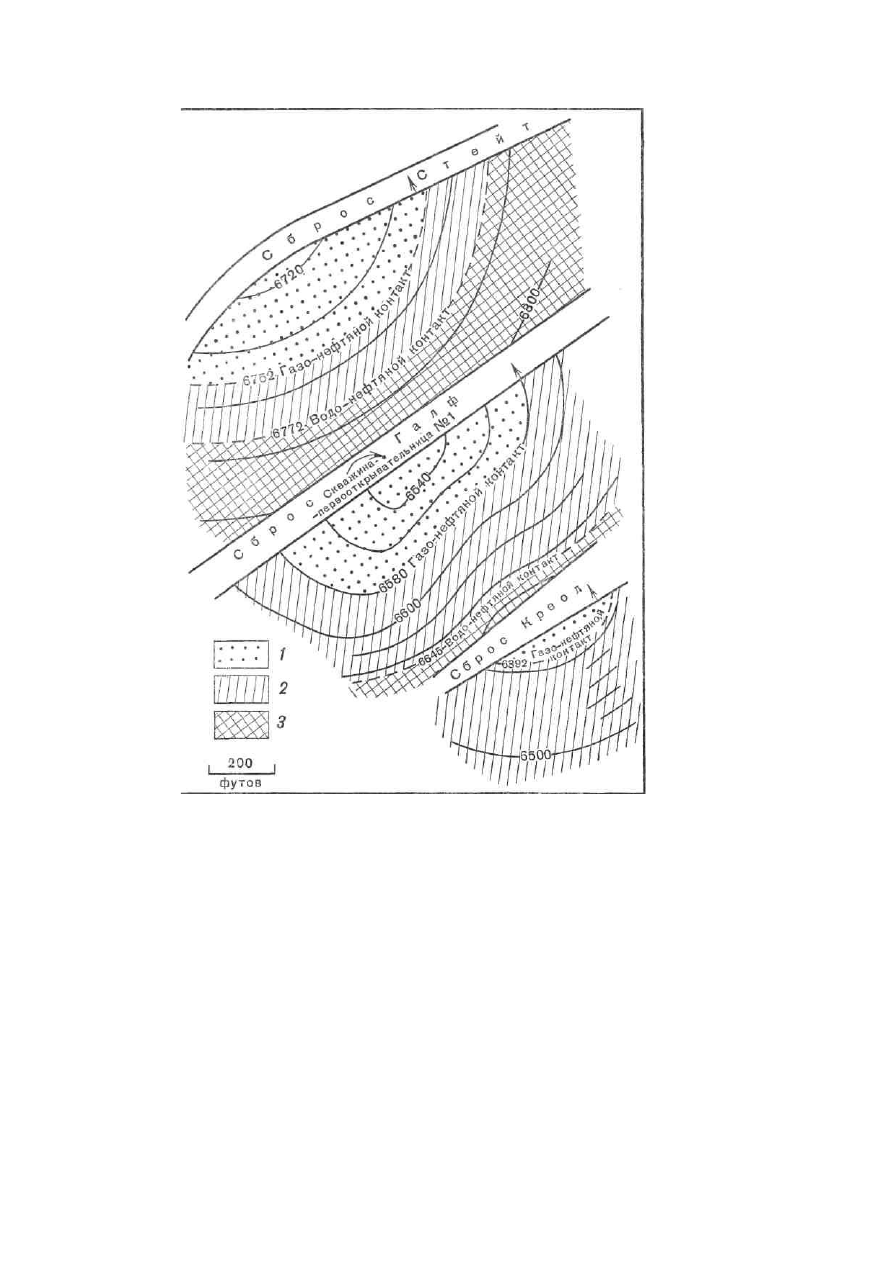

Фиг.   6-34.   Структурная   карта   нефтяного   месторождения   Креол   по   кровле

основного   продуктивного   горизонта   -   песчаников   Галф   (миоцен),   залегающих   на
глубине 6700 футов [33, стр. 292, фиг. 7].

Показано распределение нефти, газа и воды. Изолинии в футах.
1 - газ; 2 - нефть; 3 - вода.

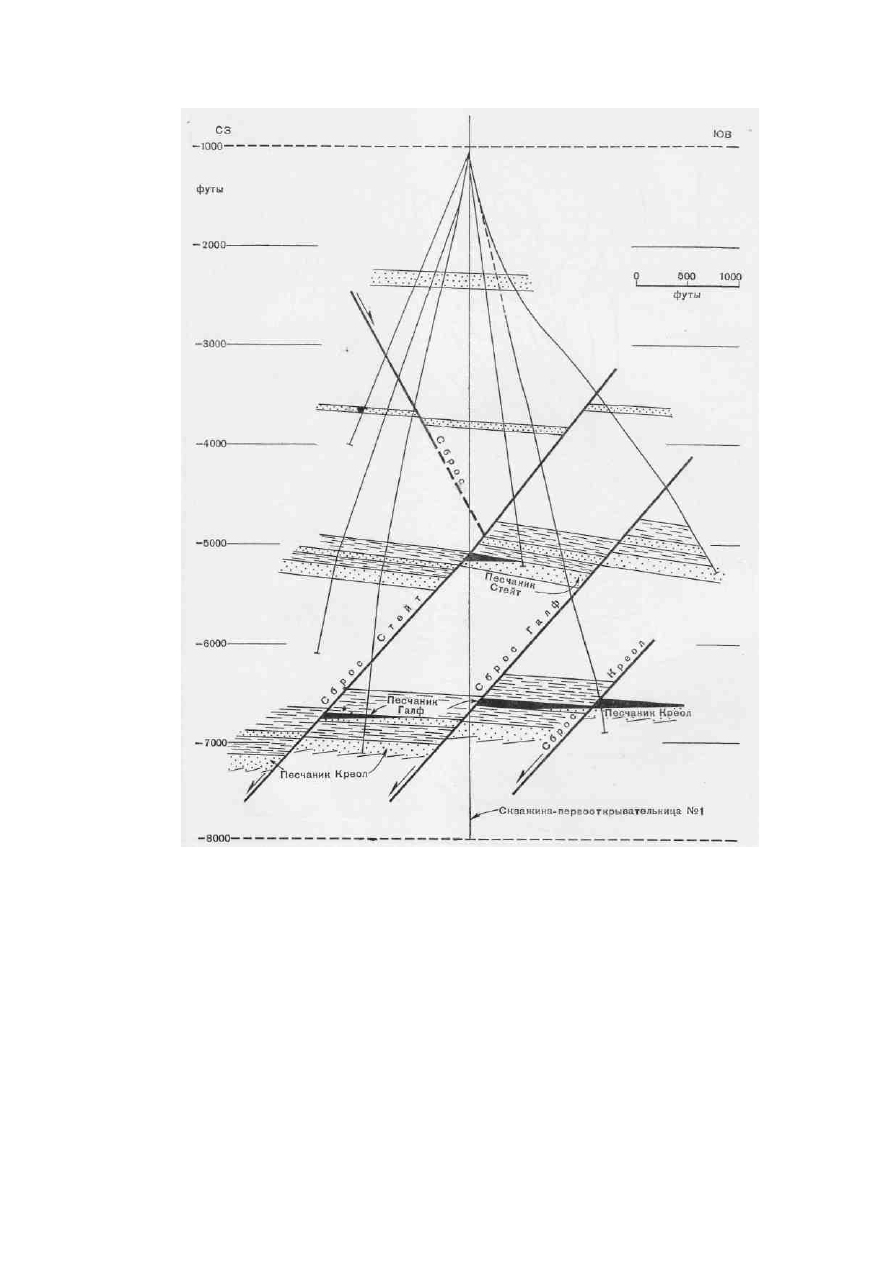

Фиг.   6-35.   Разрез   нефтяного   месторождения   Креол   [33,   стр.   286,   фиг.   4].

Разведочные   работы   осуществлялись   при   помощи   направленного   бурения   с   одной
платформы,   установленной   в   Мексиканском   заливе.   Хотя   в   целом   структура
представляет собой куполовидную складку, расположенную над глубоко погруженным
соляным   штоком,   отдельные   залежи   контролируются   секущими   складку   сбросами.
Вертикальный и горизонтальный масштабы одинаковы.

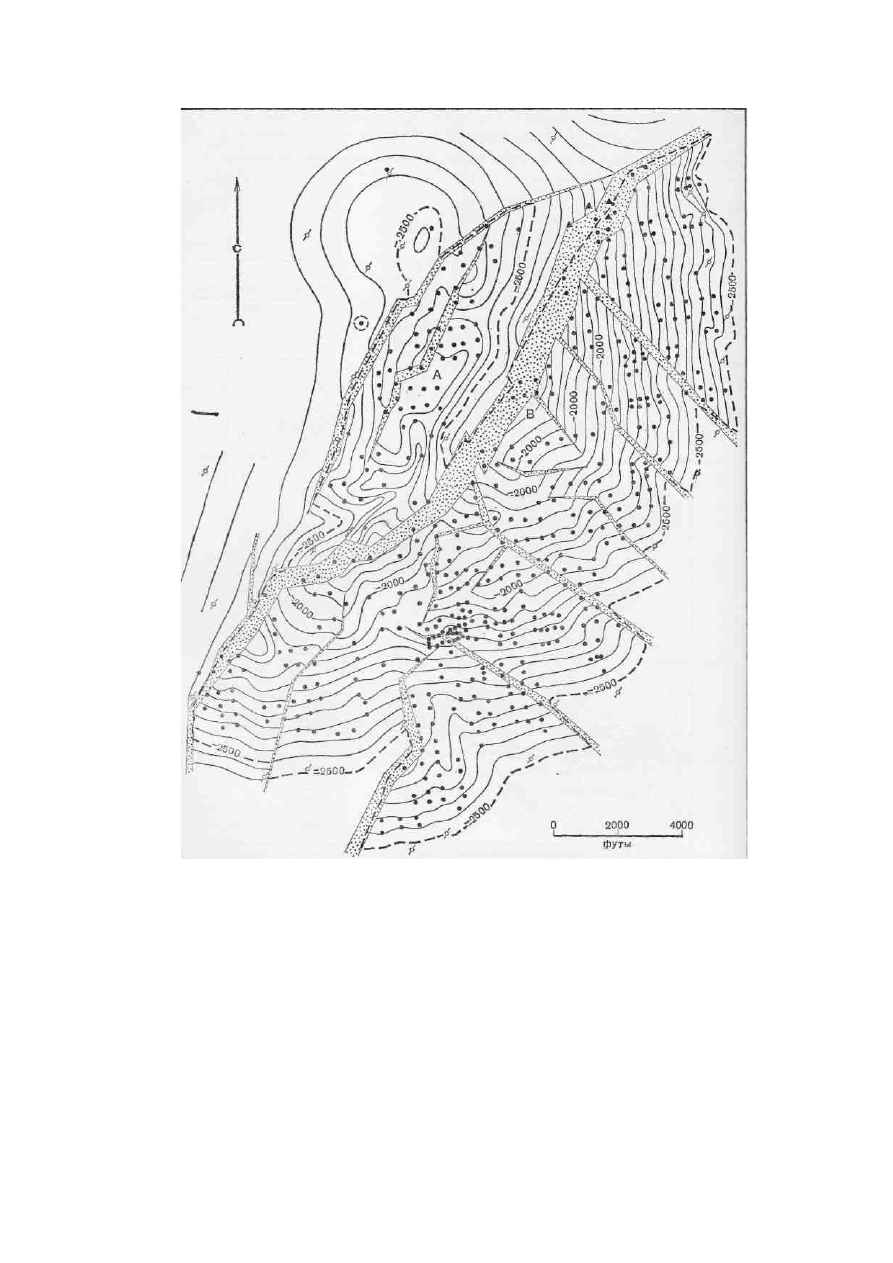

Фиг. 6-36. Структурная карта месторождения Ван в округе Ван-Зандт, Техас, по

кровле продуктивных песчаников Вудбайн (мел) (Liddlе, Univ. of Texas, Bull. 3601, Fig.
19; Betts, Univ. of Texas, Bull. 5116, p. 401).

Заштрихованы   участки,  где   кровля  песчаников   Вудбайн   срезана  в  результате

образования   сбросов.   Штриховой   линией   показан   контур   залежи.   Разрез
месторождения приведен на фиг. 5-4. Дебит нефти оценивается в 400 млн. баррелей.
Структура  месторождения  типична  для разорванных сбросами складок,  связанных с
глубоко погруженными соляными штоками (см. гл. 8).

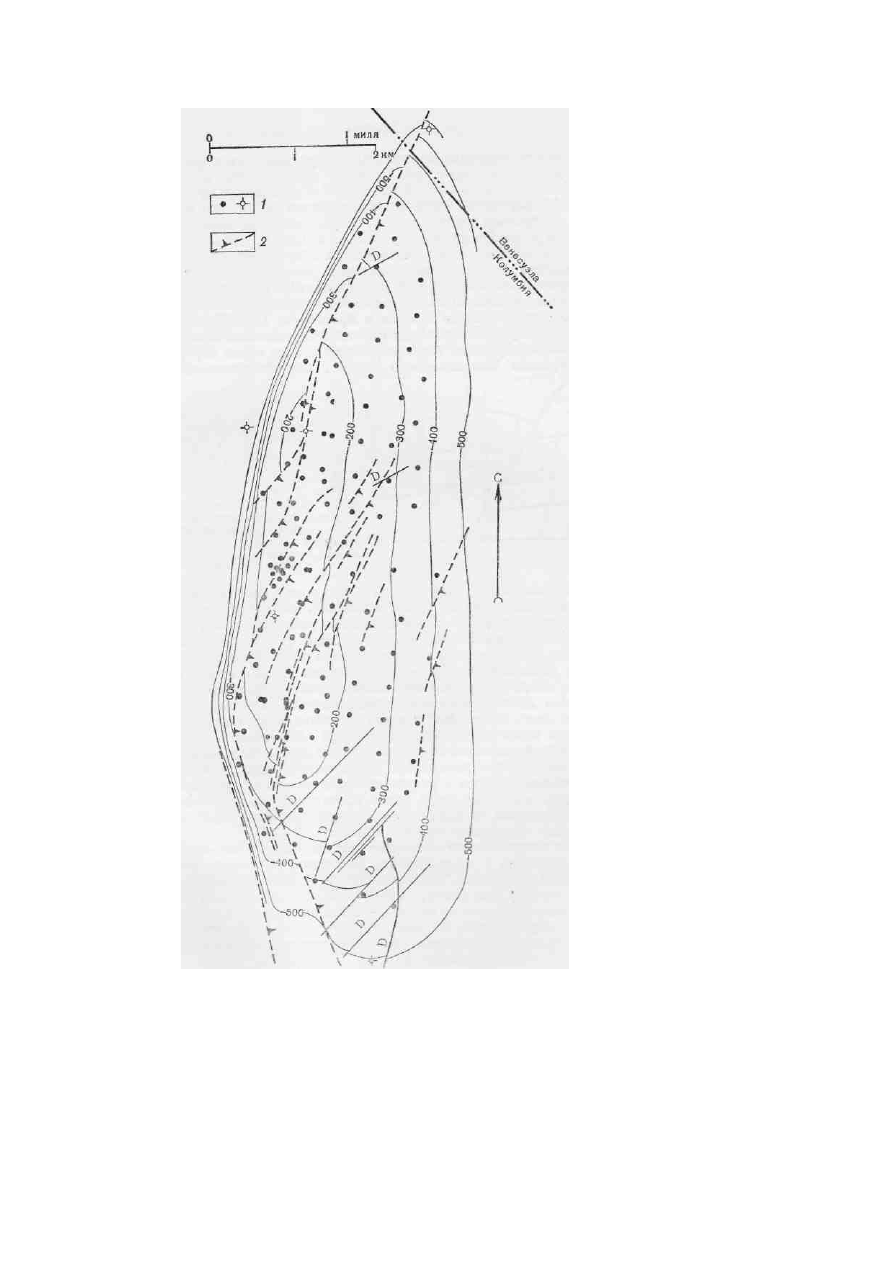

Фиг.   6-37.   Структурная   карта   нефтяного   месторождения   Петролеа   (северный

купол) в регионе Барко в северной Колумбии по кровле третьей продуктивной зоны
(мел) [34, стр. 1208, табл. 6]. Изогипсы через 100 м (328 футов). Ловушка представляет
собой   куполовидную   складку   с   крутым   или   опрокинутым!   западным   крылом,
осложненную   многочисленными   взбросами   и   несколькими   сбросами.   На   дневной
поверхности отмечаются нефтепроявления. С небольших глубин, 26 - 513 м (87 -1700
футов),   получены   крупные   притоки   нефти.   Местоположение   залежи   показано   на
фиг.14-12.

D - опущенные крылья сбросов;
1 - скважины; 2 - взбросы.

Залежи, контролируемые нормальными сбросами, почти всегда приурочены к их

приподнятым крыльям. Судя по профильному разрезу можно было бы ожидать, что и

на опущенном крыле сброса может сформироваться ловушка. Но в действительности

это наблюдается редко, что обусловлено, по-видимому, миграцией нефти и газа вверх

по восстанию слоев вблизи зоны сброса. Залежи в ловушках на опущенных крыльях

сбросов встречаются лишь в виде исключения, и существование их обычно объясняется

комбинацией   более   мелких   тектонических   разрывов,   изменениями   проницаемости

пород, гидродинамическими силами, направленными вниз по падению слоев складки

вдоль   опущенного   крыла,   и   срезанием   коллекторского   пласта   у   плоскости   сброса.

Однако многие залежи в провинции Галф-Кост в пределах южного Техаса и Луизианы

связаны   именно   с   опущенными   крыльями   сбросов.   Эти   залежи   обнаружены

непосредственно   южнее   серии   сбросов,   параллельных   побережью   Мексиканского

залива, причем плоскости сбросов,

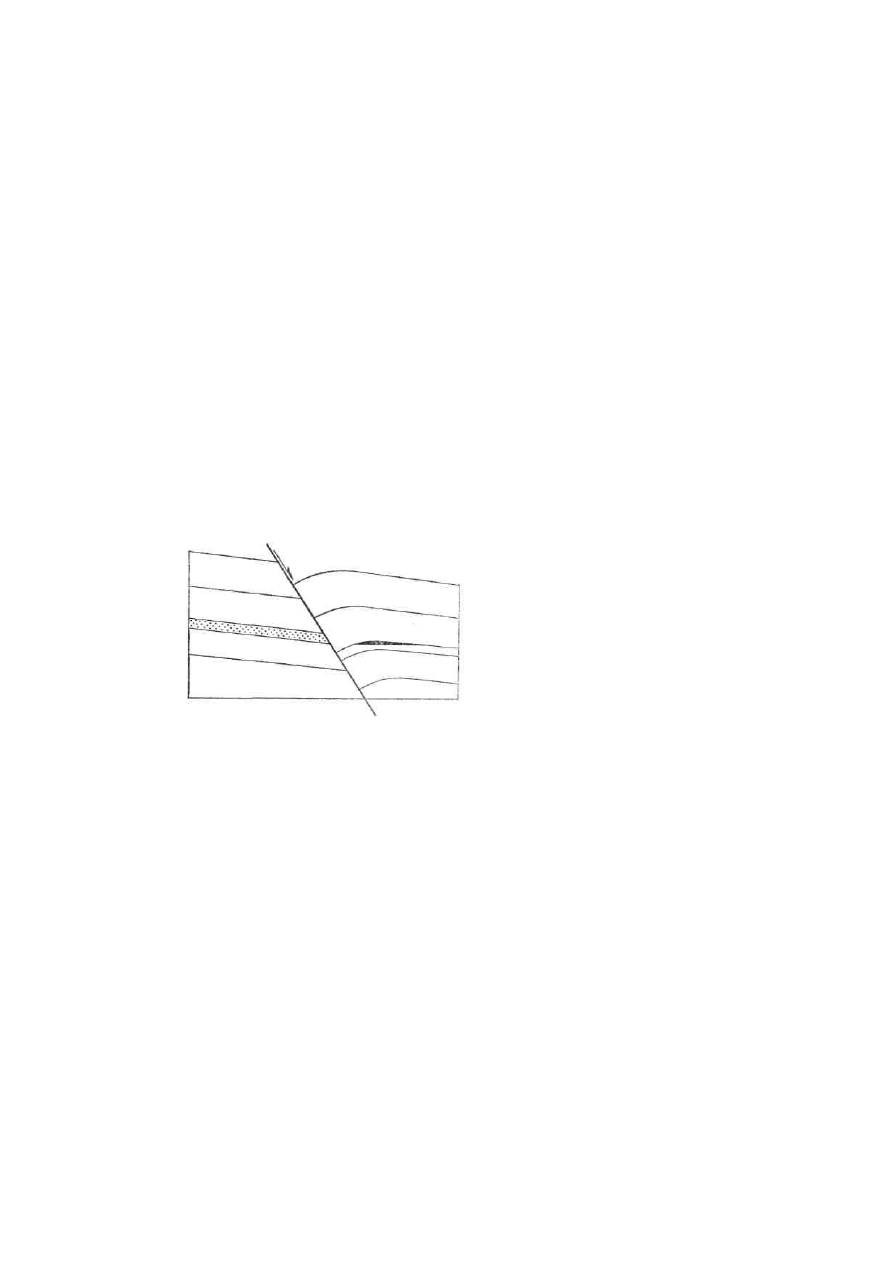

Фиг.   6-38.   Схематический   разрез   складки,   сформировавшейся   на   опущенном

крыле сброса. Подобные структуры характерны для многих ловушек провинции Галф-
Кост, Техас и Луизиана.

как и слои горных пород, падают к югу, в сторону залива. Но когда эти залежи были

изучены   более   детально,   оказалось,   что   почти   все   они   приурочены   к   замкнутым

антиклинальным   складкам,   развитым   вдоль   опущенных   крыльев   сбросов   и

параллельным   их   плоскостям.   Эта   ситуация   схематично   показана   на   фиг.   6-38.

Северное   ограничение   ловушки   обусловлено   падением   слоев   к   северу,   к   плоскости

сброса,   которое   само   по   себе   весьма   необычно.   Сброс   же   редко   имеет   какое-либо

отношение   к   действительному   ограничению   залежи;   ловушка   здесь   образована

антиклинальной складкой. Однако эти сбросы должны иметь генетическую связь со

складками,   и   для   объяснения   столь   необычных   соотношений   были   выдвинуты

следующие теории:

1.

Погружение   фундамента   вдоль   флексурных   линий,   параллельных

побережью,   обусловило   резкое   увеличение   углов   наклона   вышележащих

некомпетентных формаций, которые в результате были разорваны нарушениями.

2.

Оползание   осадочных   толщ   вдоль   плоскостей   напластования   по

направлению к побережью вызвало возникновение  разрывов, в которые осели слои,

образующие опущенные крылья сбросов.

3.

Глубоко   погруженные   соляные   хребты,   вытянутые   параллельно

побережью, внедрились в вышележащие формации, обусловив возникновение сбросов

[35].   Механизм   внедрения   соли   и   возникновения   сбросов,   по-видимому,   подобен

механизму образования грабенов над соляными штоками, который рассмотрен на стр.

344-350. Возможно, что разрывы, с которыми связаны сбросы, представляют собой в

действительности   формирующиеся   в   настоящее   время   верхние   бровки   будущих

гигантских оползней в направлении Мексиканского залива.

Ловушка   на   месторождении   Амелиа   в   округе   Джефферсон   в   Техасе

представляет   собой   складку   на   опущенном   крыле   сброса.   Структурная   карта

месторождения   по   кровле   продуктивных   песчаников   Лангхам   (формация   Фрио,

олигоцен) показана на фиг. 6-39, а разрез месторождения - на фиг. 6-40.

Взбросы   и   надвиги.  Ловушки,   связанные   со   взбросами   (reverse  faulting)   и

надвигами

1

  (thrust  faulting),   могут   формироваться   как   выше,   так   и   нижеплоскости

разрыва. Ловушка с одной стороны может быть ограничена плоскостью разрыва, чаще

всего она образуется в результате комбинации складки с надвигом.

¹Если   висячее   крыло   разрывного   нарушения   испытало   перемещение   относительно

лежачего   крыла,   то   оно   называется   либо  взбросом  (когда   плоскость   нарушения   образует   с
горизонтальной поверхностью угол более 45°), либо надвигом (если угол менее 45°).

Некоторые характерные типы таких ловушек схематически показаны на фиг. 6-

41.

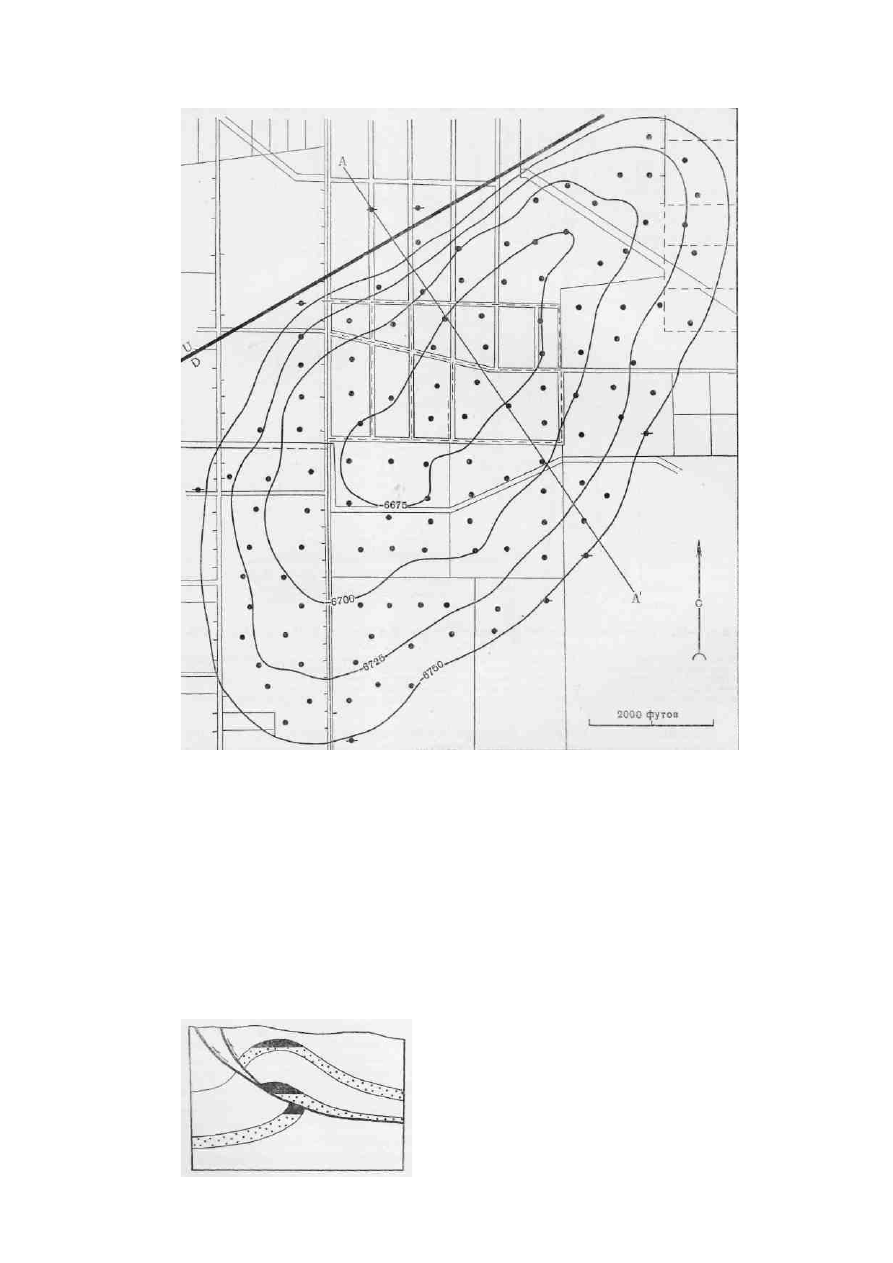

Фиг.   6-39.   Структурная   карта   месторождения   Амелиа   в   округе   Джефферсон,

Техас,   по   кровле   продуктивных   песчаников   Лангхам   (формация   Фрпо,   олигоцен)
(Нamneг, Bull. Am. Assoc. Petrol. Geol., 23, p. 1646, Fig. 3).

Такие куполовидные структуры, расположенные на опущенном крыле сброса,

типичны для многих залежей южного Техаса и Луизианы. Разрез по линии АА' показан
на фиг. 6-40. Подобные складки, видимо, непосредственно не связаны с интрузиями
соляных штоков, хотя региональные перемещения глубоко залегающих солевых масс
могут обусловливать их необычный характер - падение слоев в сторону тектонического
нарушения,   -   чего   обычно   не   наблюдается.  U  -   поднятое   и  D  -   опущенное   крылья
сброса.

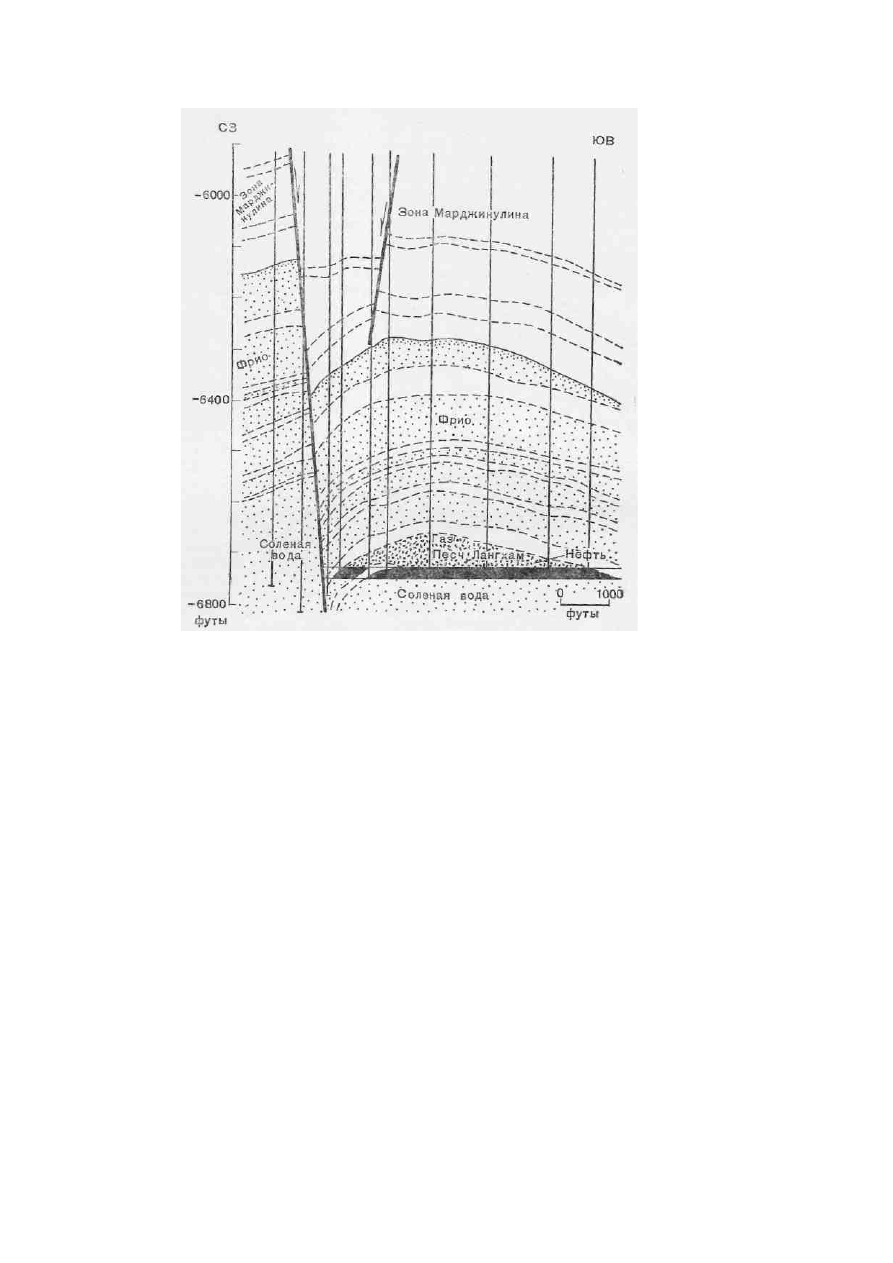

Фиг. 6-40. Разрез месторождения  Амелиа в Техасе  (Нamner,  Bull.  Am.  Assoc.

Petrol. Geol., 23, p. 1647, Fig. 4).

Видно соотношение между куполовидной складкой и сбросом. Падение слоев на

опущенном   крыле   в   сторону   сброса   необычно   для   большинства   сбросов,   но   часто
встречается в пределах системы нарушений, параллельных побережью Мексиканского
залива   в   Луизиане   и   Техасе,   где   расположена   и   данная   структура.   Несоответствие
между падением двух верхних пачек разреза и слоями формации Фрио указывает на то,
что время их отложения разделено этапом формирования структуры.

Залежь   Таланг-Акар   на   Суматре   приурочена   к   вытянутой   складке   в   висячем

крыле надвига. Структурная карта и разрез этой площади приведены на фиг. 6-42.
