ГЕОЛОГИЯ НЕФТИ И ГАЗА (Арвилл Леворсен) - часть 35

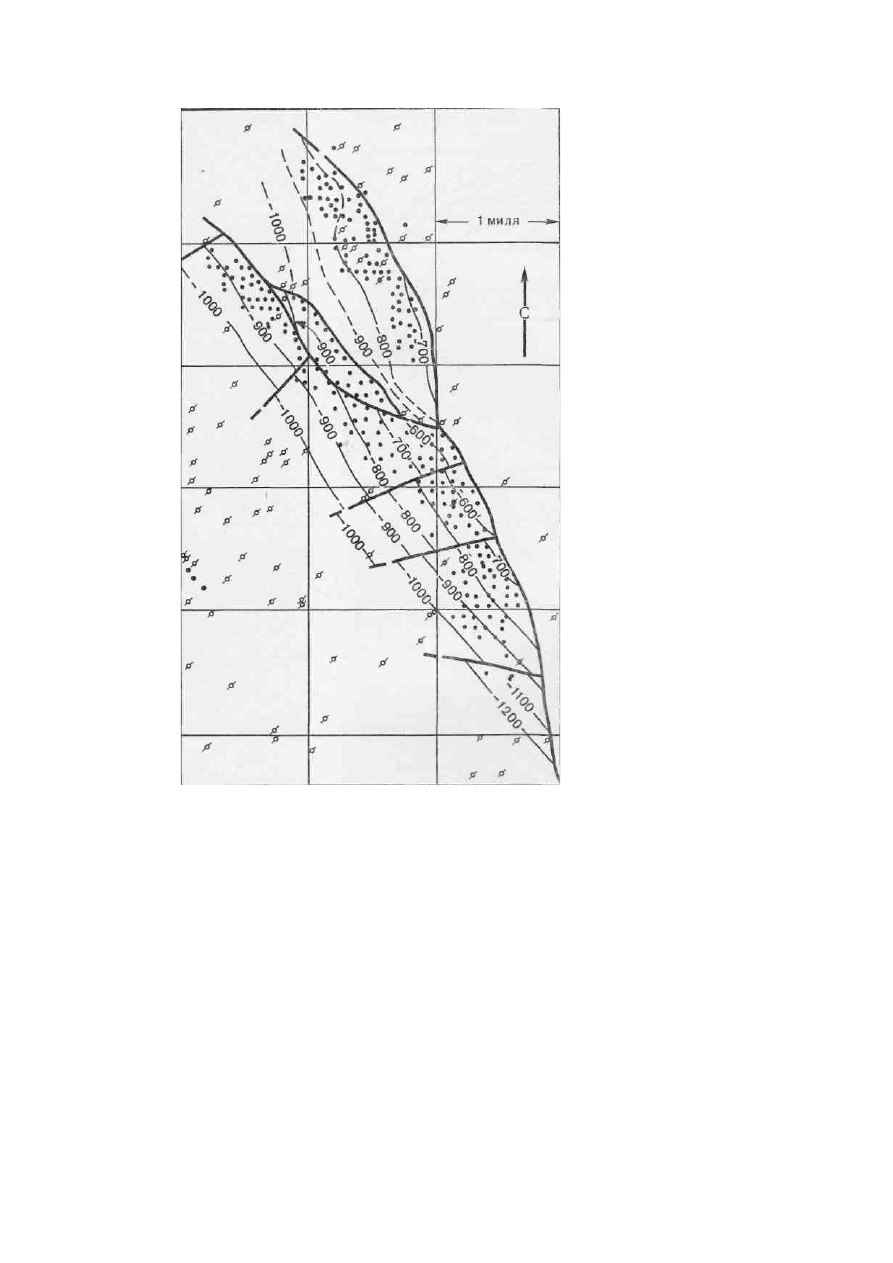

Фиг.   6-25.   Структурная   карта   месторождения   Раунд-Маунтин   в   округе   Керн,

Калифорния, по кровле песчаников Веддер (Brooks, AAPG  Guidebook,  Los Angeles,  p.
148,   1952).  Это   пример   ловушки,   образованной   изогнутым   сбросом,   секущим
региональную гомоклиналь.

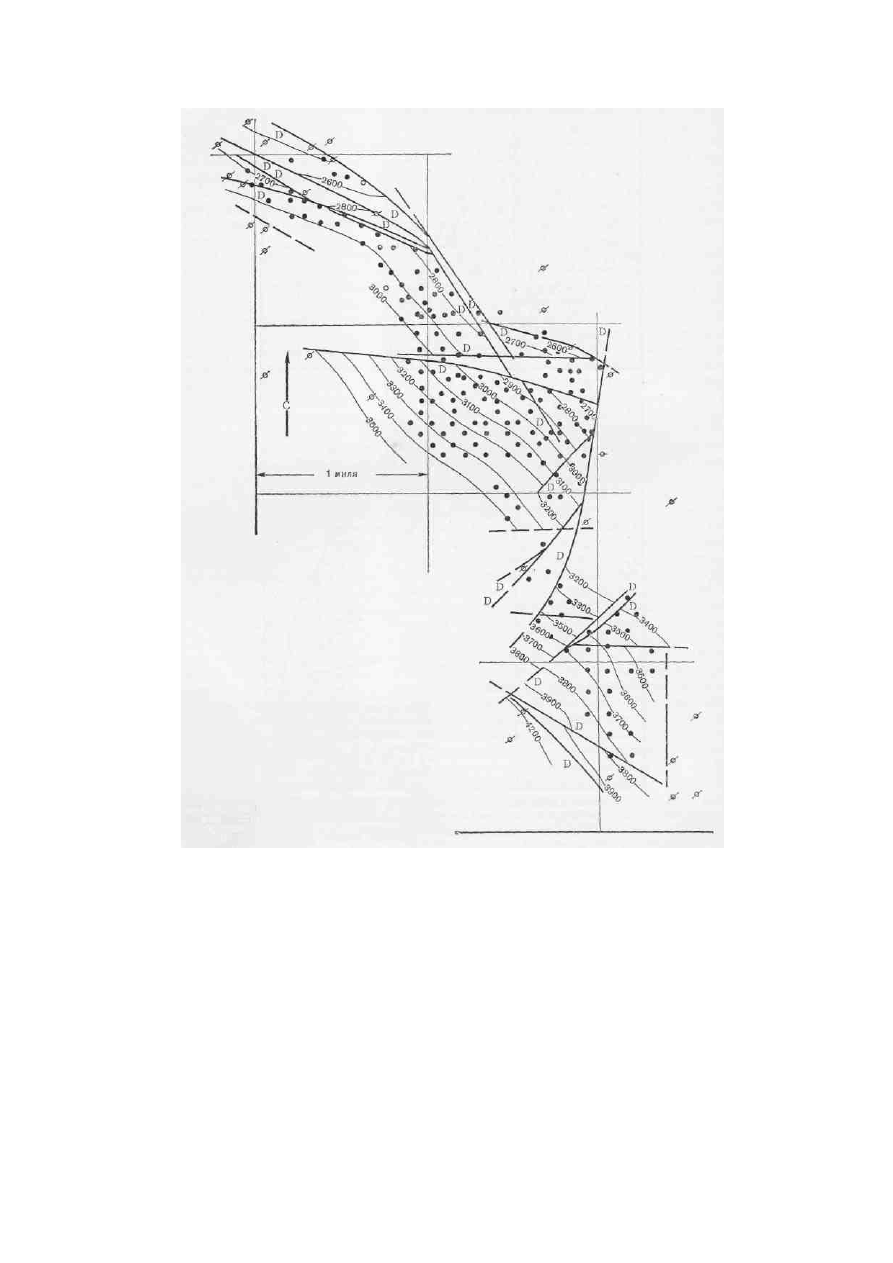

Фиг. 6-26. Структурная карта нефтяного месторождения Уэст-Эдисон в округе

Керн,   Калифорния,   по   опорному   горизонту   в   формации   Чанак   (плиоцен   -   миоцен)
(Su11 -wold, Bull. Am. Assoc. Petrol. Geol., 37, pp. 802, 803, 1953).

Ловушка   типична   для   многих   залежей   этого   региона.   Она   образована   в

основном   системой   взаимопересекающихся   сбросов,   развитых   на   гомоклинали.  D  -
опущенные крылья сбросов.

Месторождение   Креол,   расположенное   в   Мексиканском   заливе   у   побережья

Луизианы, содержит четыре изолированные залежи. Ловушки образованы комбинацией

нормальных   сбросов   и   куполовидной   складки,   связанной   с   глубоко   погруженным

соляным штоком. Это месторождение интересно и по другой причине -

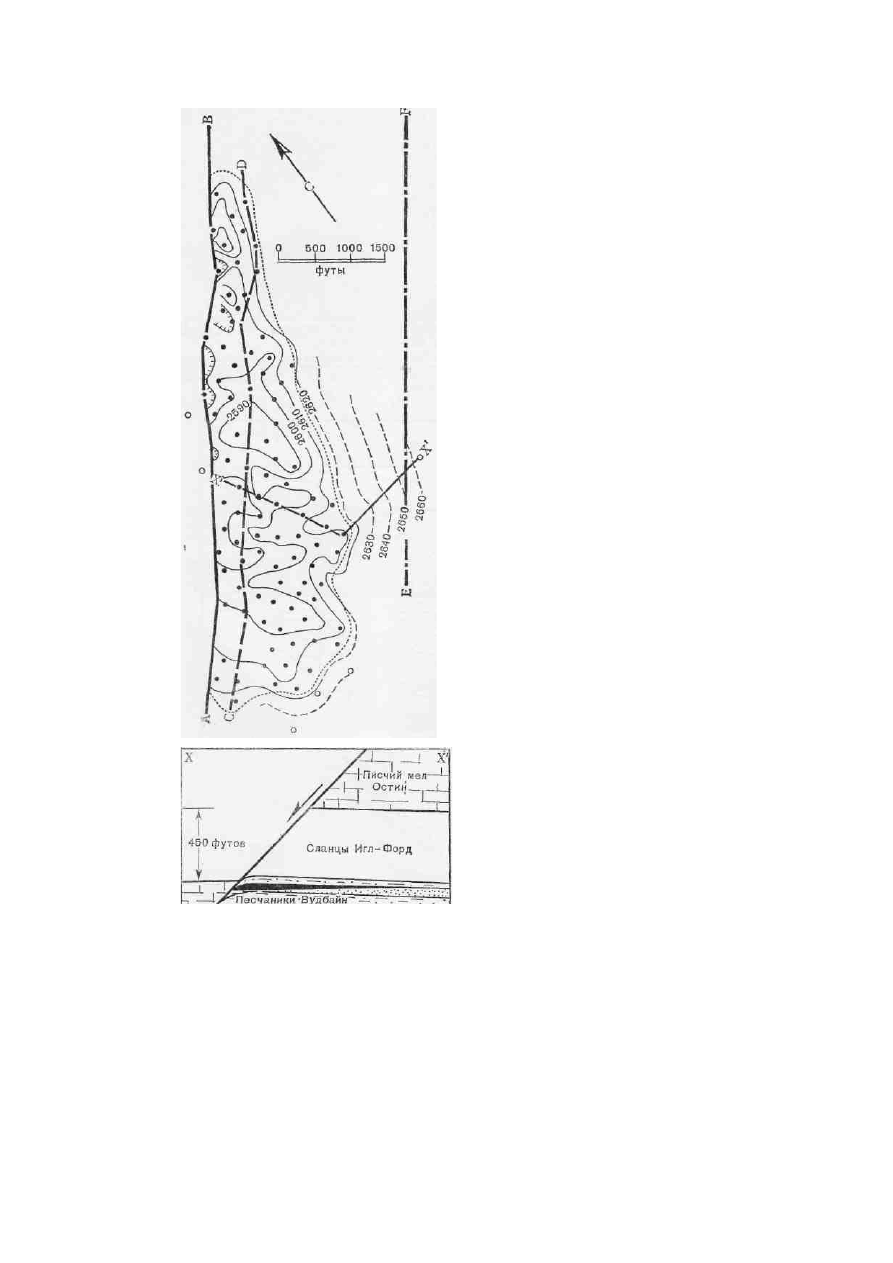

Фиг.   6-27.   Структурная   карта   залежи   Ричланд   в   округе   Наварро,   Техас,   по

кровле продуктивных песчаников Вудбайн (мел) (карта по Лахи [31, стр. 348, фиг. 25];
разрез по Старнесу [Stагnes, Univ. of Texas, Pub. 5116, p. 331]).

Линия   пересечения   сбросом   кровли   писчего   мела   Остин   проецируется   на

дневную  поверхность   в виде   линии  EF,  кровли  пласта,  перекрывающего   песчаники
Вудбайн, - в виде линии CD и кровли песчаников Вудбайн - линией  АВ. К подобным
ловушкам, образованным пологими складками и рассеченными сбросами, приурочено
очень   много   залежей.   С   этой   точки   зрения   строение   залежи   Ричланд   может
рассматриваться как типичное. Разрез по линии XX' показан справа.

оно было разбурено с одной установленной в заливе платформы с применением

направленного   бурения   [33].   Проекция   стволов   скважин   на   горизонтальную

поверхность   и   их   соотношение   с   плоскостями   сбросов   можно   видеть   на   фиг.   6-33.

Распределение газа, нефти и воды в более глубоких залежах показано на фиг. 6-34, а

разрез   месторождения   -   на   фиг.   6-35.   На   фиг.   6-36   приведена   структурная   карта

месторождения Ван в северо-восточном Техасе по кровле продуктивной

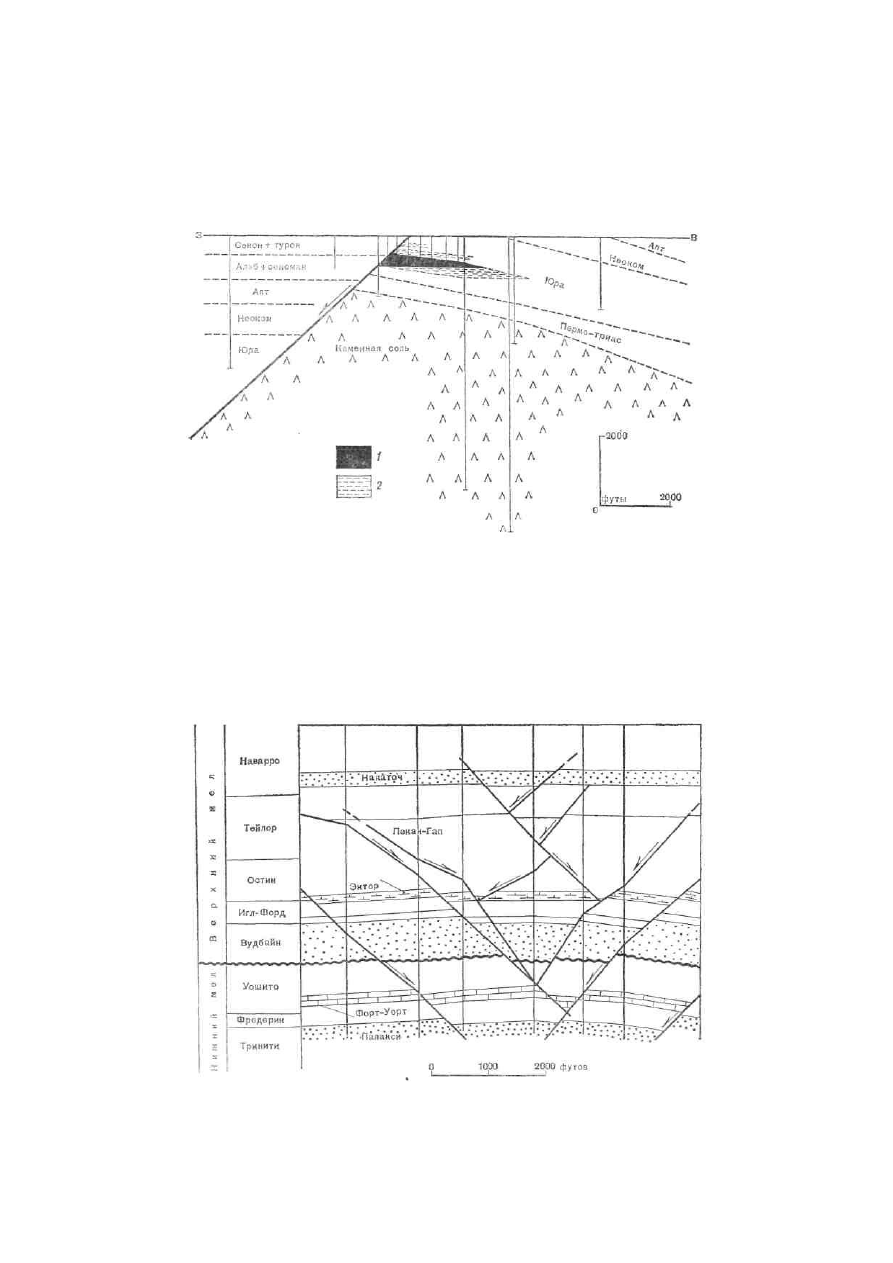

Фиг.   6-28.   Разрез   нефтяной   залежи   Доссор   в   Эмбенском   районе,   СССР   [по

Т. Еременко (с изменениями), Нефтяное хозяйство, М., 1939; С.W.  Sanders,  Bull.  Am.
Assoc. Petrol. Geol., 23, p. 505, 1939].

Нефть приурочена к разбитым сбросами юрским песчаникам, залегающим над

мощной дислоцированной толщей каменной соли. Данные об интрузиях солевых масс
отсутствуют. Одна из скважин в 1911 г. с глубины 750 футов (225 м) в течение 30 часов
дала свыше 75 000 баррелей (около 12 тыс. т) нефти.

1 - нефть; 2 - вода.

Фиг. 6-29. Разрез верхней части  осадочного  чехла  месторождения  Куитмен в

округе Вуд, Техас (Scott, Structure of Typical Am. Oil Fields, 3, pp. 426-427; Smith, Univ.
of Texas, Pub. 5116, p. 318).

Это   пример   сложной   системы   сбросов,   развитых   в   осевой   части   вытянутой

антиклинальной складки. Песчаники Игл-Форд и Палакси высокопродуктивны почти

во   всех   тектонических   блоках.   Песчаники   Вудбайн   нефтеносны   только   в   одном   из
блоков. Водо-нефтяной контакт залежи в песчаниках Палакон в одном из блоков на 104
фута   выше,   чем   в   других   блоках,   что   указывает   на   формирование   сбросов   после
аккумуляции залежей. Вертикальный и горизонтальный масштабы одинаковы.

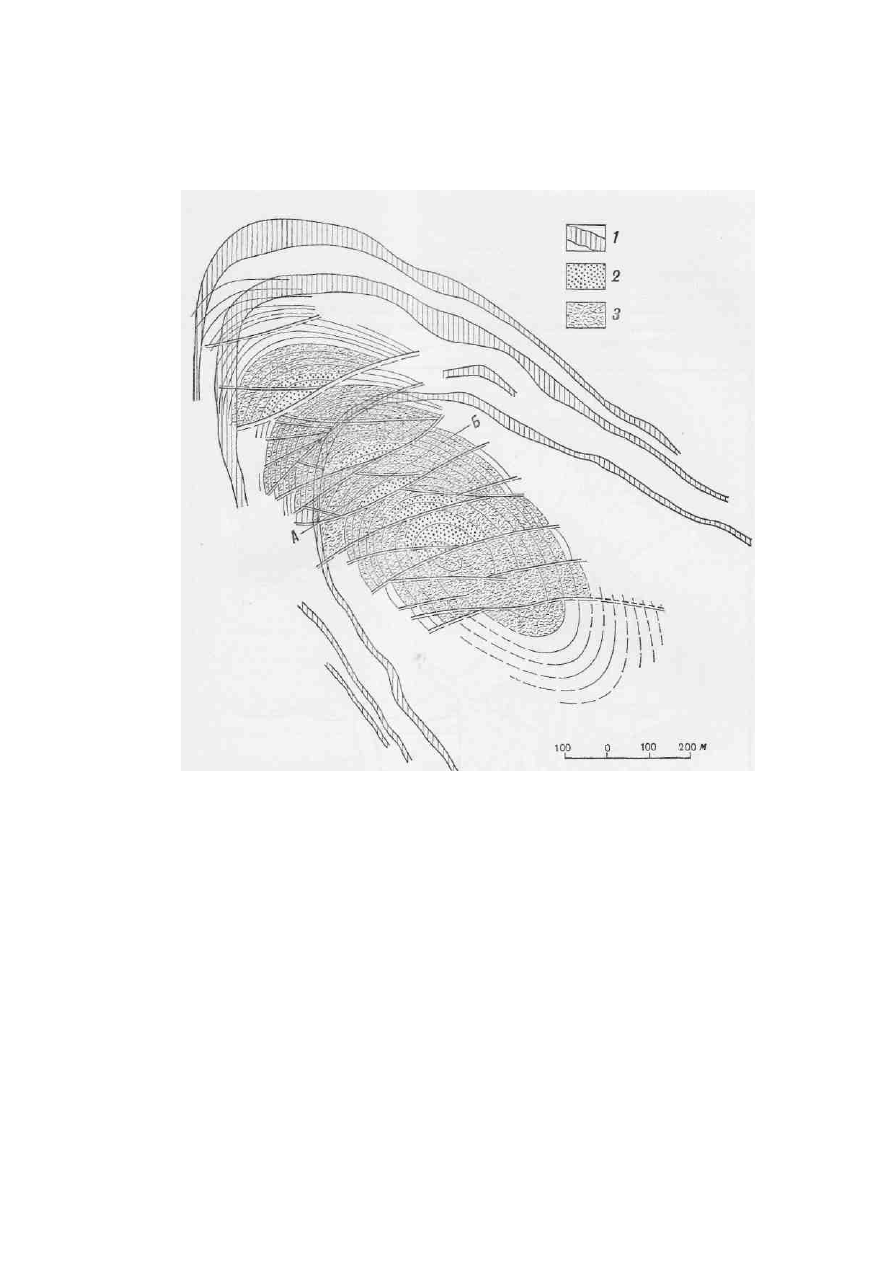

Фиг.   6-30.   Структура   нефтегазового   месторождения   Кала   в   районе   Баку,

Апшеронский полуостров, СССР (расположение месторождения см. на фиг. 2-3) [из
статьи «Нефтяные месторождения Азербайджана» (с изменениями), XVII Межд. геол.
конгресс, М., 4, стр. 116, 1937].

Изогипсы   через   33   фута   (10  м).  Показано   распределение   нефти   и   газа   в

сабунчинскойсвите   (продуктивная   толща,   плиоцен).   Поперечные   сбросы
обусловливают существование отдельных залежей вдоль оси складки. Кала - это одна
из   наиболее   простых   по   своему   строению   складок   в   крупной   Бакинской
нефтегазоносной провинции.

1 - обнажение А; 2 - газ; 3 - нефть.

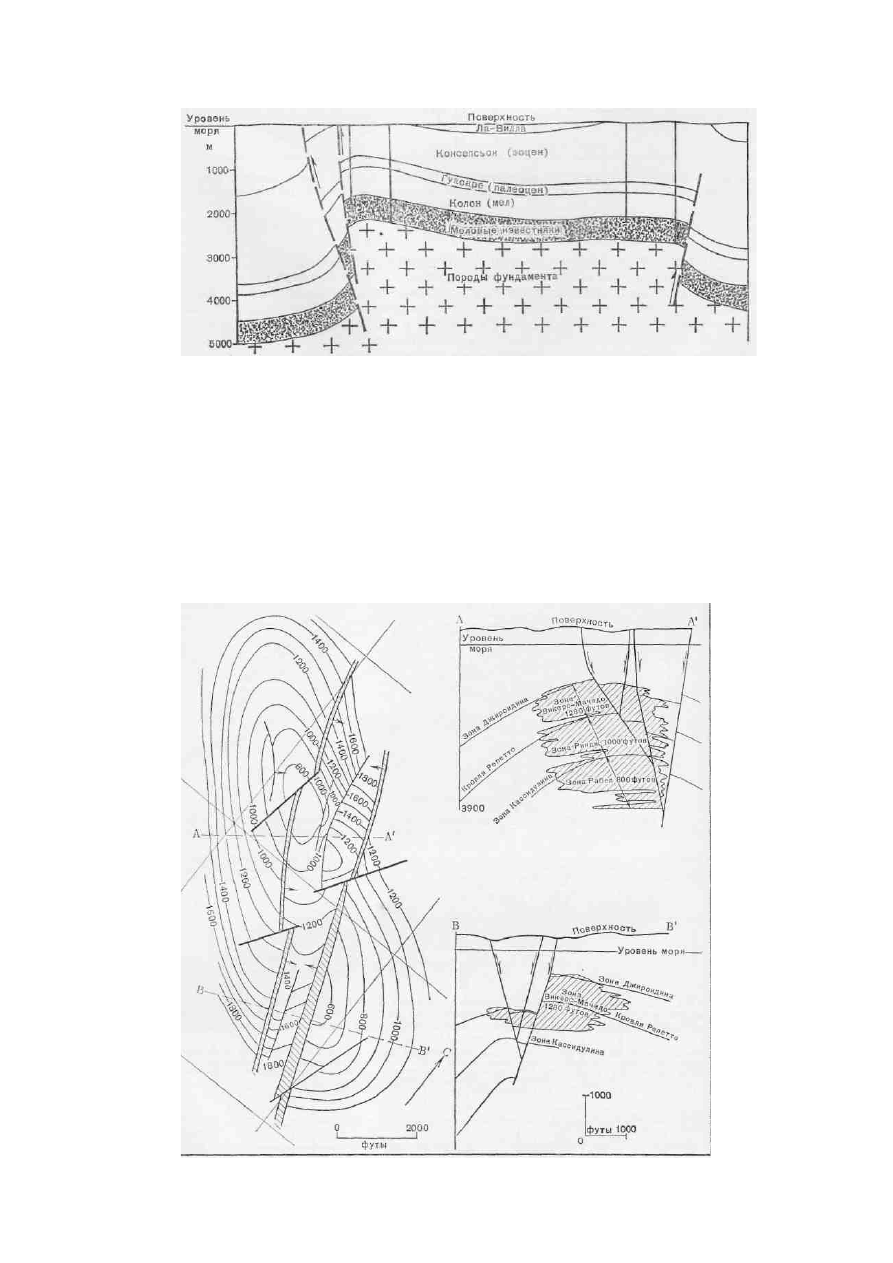

Фиг. 6-31. Разрез месторождения Мара в западной Венесуэле (Мепсheret al., Bull.

Am. Assoc. Petrol. Geol., 37, p. 725, Fig. 3).

Значительное количество нефти было получено здесь из известняков мелового

возраста и трещиноватых гранитов фундамента. Длина разреза около 6 миль.

формации   Вудбайн   (верхний   мел).   Две   изолированные   залежи,  А  и  В,

образованы сбросом, секущим куполовидную складку. Разрез этого месторождения в

направлении   с   северо-востока   на   юго-запад   можно   видеть   на   фиг.   5-4,   где   сделан

анализ истории формирования залежей.

Фиг. 6-32. Структурная карта месторождения Инглвуд, бассейн Лос-Анджелес,

Калифорния, по кровле зоны Джироидина и разрезы по линиям АА' и ВВ' (Driver, Bull.
118, Calif. Div. Mines, p. 307, 1943).

Движения по основному разлому были преимущественно горизонтальными, при

этом восточное крыло сброса перемещалось к югу. Распространение нефти показано на
разрезах штриховкой.

В   некоторых   случаях   формирование   меньших   по   масштабам   сбросов   может

сопровождать возникающую трещиноватость; оба явления поверхностные и отражают

глубинные   напряжения,   связанные   со   складкообразованием.   По   мере   уничтожения

эрозией верхних слоев разреза породы, находящиеся под напряжением, приближаются

на   глубине   к   поверхности   земли,   и   напряжения   ослабляются   в   результате

возникновения небольших нарушений. Поэтому многие складки, образующие ловушки,

сопровождаются   небольшими   сбросами,   которые   могут   достигать   или   не   достигать

коллектора,   и   сбросами,   которые   протягиваются   в   коллекторский   горизонт,   лишь

несколько изменяя конфигурацию залежи, но не влияя на положение водо-нефтяного

контакта,   остающегося   плоским   в   пределах   всей   залежи.   Такая   залежь   имеется,

например, на месторождении Петролеа в регионе Барко, Колумбия (фиг. 6-37). Среди

мелких тектонических разрывов здесь встречаются как нормальные, так и обратные

сбросы.

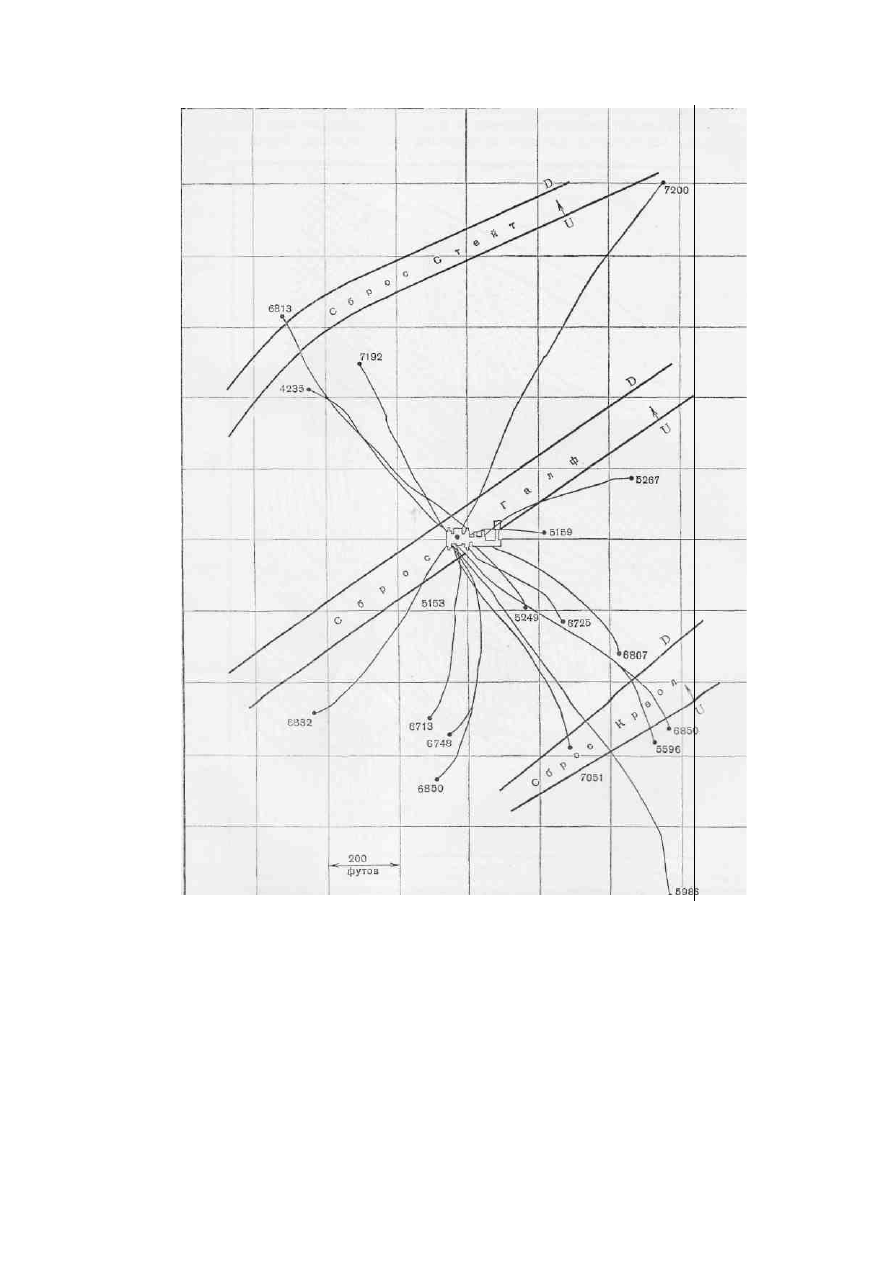

Фиг.   6-33.   Проекция   на   горизонтальную   поверхность   стволов   19   скважин,

пробуренных с одной установленной в море платформы на нефтяном месторождении
Креол, Луизиана, Мексиканский залив [33, стр. 288, фиг. 5] (см. также фиг. 6-34 и 6-35).

U - поднятое и D - опущенное крылья сброса. Цифрами показана глубина забоя

скважины в футах.
