§6. ПРИСПОСОБЛЕНИЕ ДЛЯ КРЕПЛЕНИЯ НЕПОДВИЖНОЙ ВЕТВИ КАНАТА НА БУРОВЫХ УСТАНОВКАХ



Приспособление для крепления неподвижной ветви талевого каната ПМКЗ-Э8 (рис. III. 12) крепится к основанию вышки 1 и состоит из корпуса со стальным барабаном 3, шарнирно соединенным с верхней плитой 2, зажима для талевого каната 4, съемной щеки 5. Чтобы закрепить кант в приспособлении, необходимо снять зажим, навить канат в один слой на барабан и конец его закрепить зажимом, состоящим из двух планок. Крепление приспособления к основанию осуществляется при помощи верхней 2 и нижней плит 6 и стягивающих их болтов 7. Одна из плит кладется на балку основания вышечного блока, вторая устанавливается под балкой, а затем они стягиваются четырьмя болтами. Масса приспособления 550 кг. Применяются приспособления и других конструкций, например МПК-1, ПНК-20Бр.







§ 7. ПРИСПОСОБЛЕНИЕ ДЛЯ НАВИВКИ КАНАТА НА БАРАБАН НА БУРОВЫХ УСТАНОВКАХ



Скорость ходового конца каната, навиваемого на барабан, в среднем составляет 9—12 м/с, а при подъеме ненагруженного элеватора — 20 м/с. При такой скорости наблюдаются значительные колебания каната, в результате чего витки его навиваются на барабан неравномерно, это ухудшает условия эксплуатации каната и вызывает • его преждевременный износ. Для устранения вибрации и раскачивания каната применяются приспособления для правильной его навивки. Следует отметить, что эти приспособления в основном способствуют плавной навивке каната, но не укладывают его в определенном порядке. Такие приспособления устанавливают на всех буровых, что обеспечивает не только лучшую укладку каната, но и сокращает его расход.

На рис. III.13 показано приспособление для навивки каната ПНК-1, состоящее из стабилизатора 1, через который проходит ходовой конец каната 7, роликов 3 и 4, системы тросов 5 и 6 для удержания стабилизатора на необходимой высоте. Длина  монтажного троса 5 позволяет спускать стабилизатор на пол буровой для осмотра и ремонта. К этому тросу при помощи каната 8 и роликов 2 подвешены противовесы 9, способствующие более плавной навивке каната на барабан.

Стабилизатор состоит из сварного корпуса с приспособлениями для прикрепления тросов противовесов. В его корпусе в двух взаимно перпендикулярных плоскостях устанавливаются на шарикоподшипниках восемь роликов 10, между которыми движется талевый канат. Ролик 4 закрепляется на высоте 12—15 м от пола буровой в средней плоскости барабана лебедки. По такому же принципу работает и ряд других конструкций этих приспособлений.

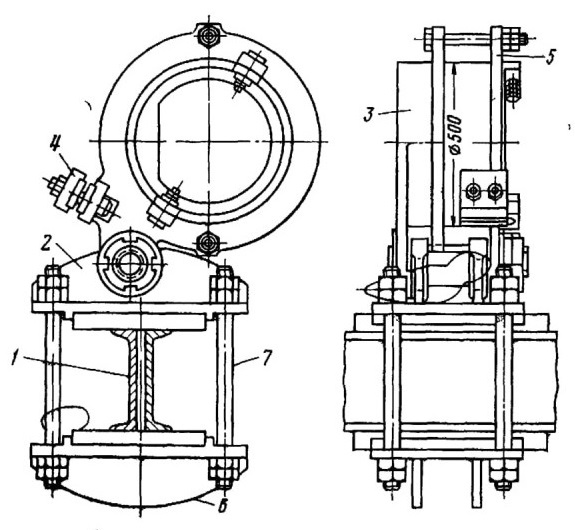

Рис. III.12. Приспособление для крепления каната ПМКЗ-38
