§ 5. ПОДЪЕМНЫЕ КРЮКИ И КРЮКОБЛОКИ НА БУРОВЫХ УСТАНОВКАХ

Подъемный крюк талевой системы вместе с талевым блоком составляет ее подвижную часть. Крюки выпускаются литыми и пластинчатыми, что упрощает изготовление.

Пластинчатый крюк (рис. III.9) состоит из собственно крюка 16, корпуса 12, штропа 7, ствола 14, пружины 9, стакана 13, гайки 8 и других деталей. Он изготовляется из пластин легированной и термически обработанной стали высокого качества. Пластины соединены заклепками с потайными головками. Число пластин зависит от их толщины, качества металла и грузоподъемности крюка (обычно три — пять штук).

Крюк имеет два отверстия. Одно находится в верхней части, центр его совпадает с осью ствола 14 и центром зева крюка, как это показано на рис. III.9. При помощи оси 15 крюк соединяется со стволом и может вращаться на ней. Для предохранения зева крюка и штропа вертлюга от износа и повреждений в зеве укреплена на заклепках специальная подушка 1. Во второе отверстие крюка запрессовывается ось, изготовленная из высококачественной стали. На эту ось (боковые рога) надеваются штропы элеватора при спускоподъемных операциях. Для предупреждения выпадания штропов ось имеет защитные скобы 17. С этой же целью зев крюка снабжен защелкой, состоящей из корпуса 3, вращающегося на оси 2, стопора 4 и пружины, которая фиксирует стопор в крайнем верхнем положении.

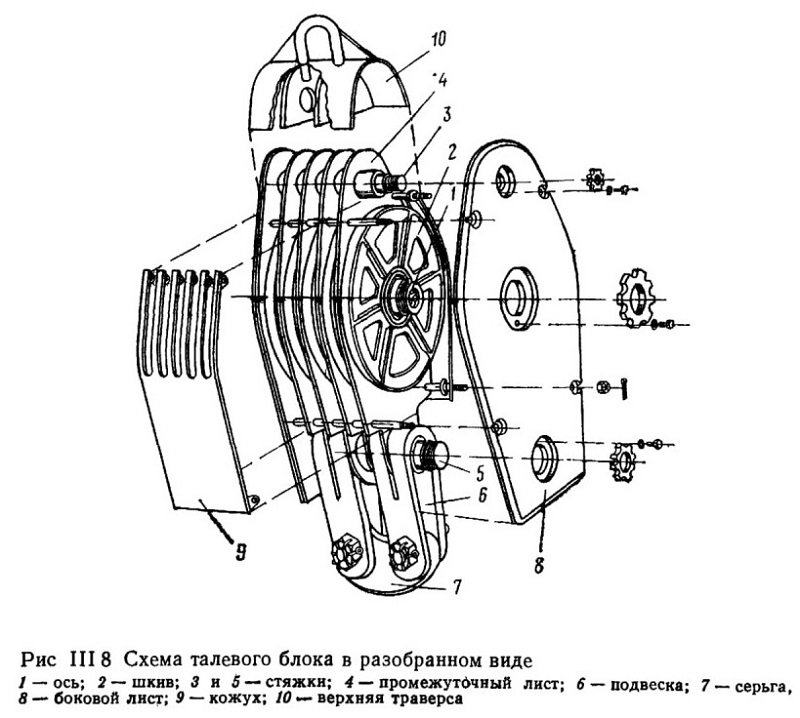

Рис III 8 Схема талевого блока в разборном виде





Внутри корпуса крюка установлен стакан 13, опирающийся грибовидной поверхностью на подшипник 10. Через этот стакан проходит ствол крюка, а в зазоре между ними находится пружина 9. В зависимости от допустимой нагрузки крюка пружина делается цельной, из одной проволоки, или из двух частей — в крюках для больших нагрузок. Основное назначение пружины — обеспечить выход резьбовой конусной части резьбы отвинчиваемой трубы из муфты нижней трубы. На ствол крюка в верхней его части навинчивается гайка 8 для соединения вращающейся части крюка с неподвижной — его корпусом. Для предупреждения отвинчивания этой гайки подъемные крюки имеют специальные предохранители.

При помощи осей 11 корпус крюка шарнирно подвешивается к штропу 7.

Крюки также оборудуются стопором 5—6, при помощи которого устраняется возможность проворачивания ствола вокруг своей оси, что необходимо в период спускоподъемных операций.

В табл. III.7 приведена техническая характеристика подъемных крюков.

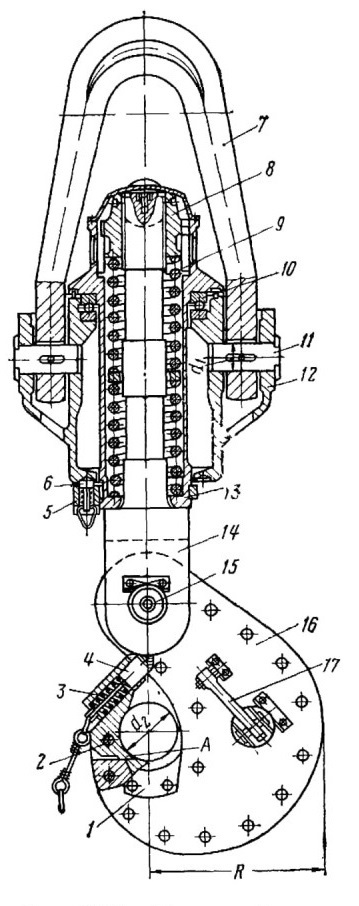

Рис. III.9. Подъемный крюк







Крюкоблоки в настоящее время выпускаются вместо отдельных подъемных крюков и талевых блоков. Они объединяют эти два механизма в одно целое.

Преимущества такой компоновки следующие: снижается трудоемкость изготовления, несколько уменьшается масса, сокращается общая длина подвижной части талевой системы, что позволяет уменьшить высоту вышки.

На рис. III.10 показан разрез крюкоблока для нагрузок 5,0 МН, а на рис. III.11—общий вид крюкоблока Уралмашзавода. Захватывающая трехрогая часть крюка — стальная литая, защелка удлинена, что облегчает захват штропа вертлюга.

Современные механизмы крюка имеют амортизатор для устранения подскока крюка при развинчивании свечи. Гидравлический амортизатор состоит из поршня, выталкивающего масло из цилиндра. Крюки снабжаются «позиционером», устанавливающим его рог в заданном положении, что облегчает работу бригады при спуске бурильных колонн.

Остальные элементы конструкций аналогичны вышеописанному крюку.

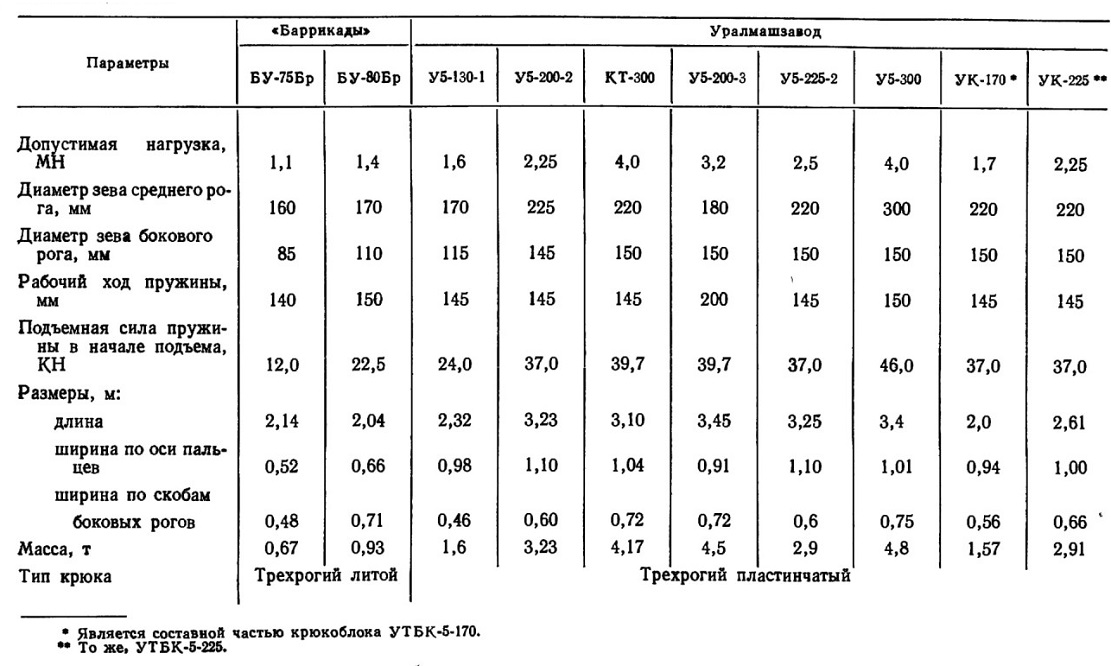

Таблица III.7





• Является составной частью крюкоблока УТБК-5-170.

•• То же, УТБК.-5-225.

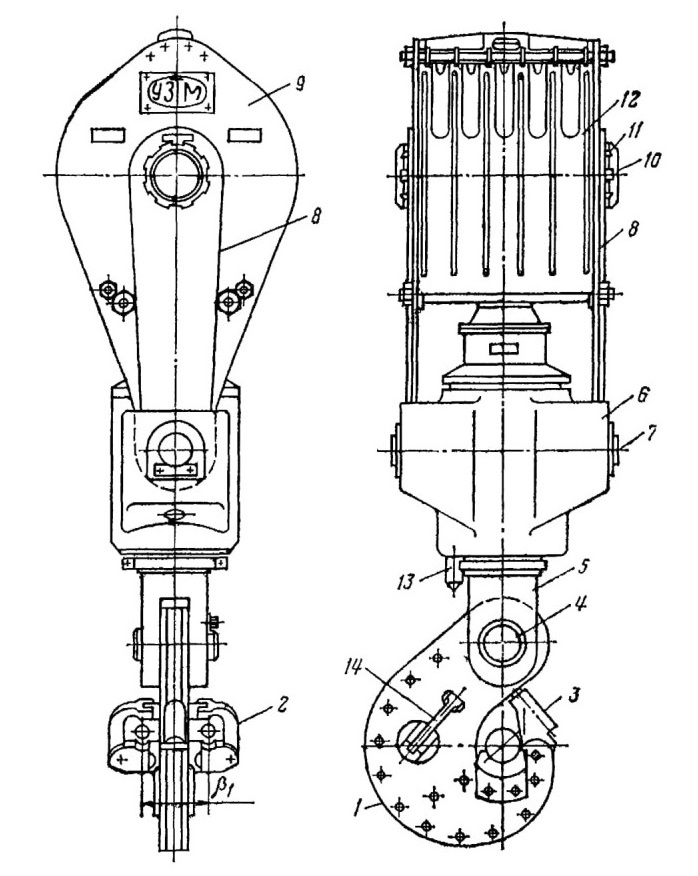

Рис. III.10. Крюкоблок Уралмашзавода:
1 — центральный рог; 2 — боковой рог; 3 я 14 — запорные скобы; 4 — палец; 5 — ствол крюка; корпус; 7 — соединительный палец; 5 —накладка щеки; 9 —щека; 10 — ось талевого блока; 11 — гайка; 12 — кожух; 13- стопор

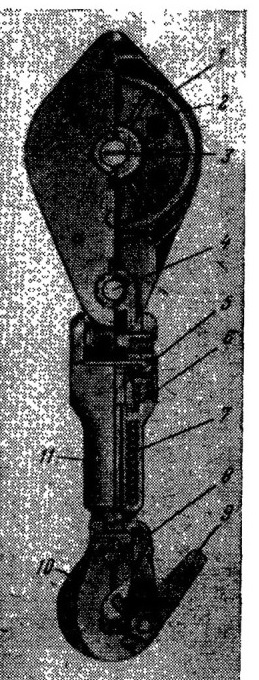

Рис. III.11. Крюкоблок с шарнирным соединением крюка с талевым блоком:
1 — талевый блок; 2 — кожух; 3 — ось блока; 4— ось крюка; 5 — ствол; 6 — подшипник; 7 —пружина; 8 — защелка; 9 — хобот; 10 — крюк; 11 — корпус
