§ 3. КРОНБЛОКИ НА БУРОВЫХ УСТАНОВКАХ


Кронблок (рис. III.4) является неперемещаемой частью талевой системы и представляет собой раму 1, сваренную из профильного проката, на которой смонтированы на опорах 4 оси 5 со шкивами 2, закрытыми предохранительными щитами 3.

В нижней полке одной из балок при помощи держателя укреплены вспомогательные блоки 6 и 7 для нагрузок до 0,3 МН, через которые перебрасывается канат, предназначенный для вспомогательных работ. Канат идет к фрикционной катушке лебедки или барабану вспомогательной лебедки.

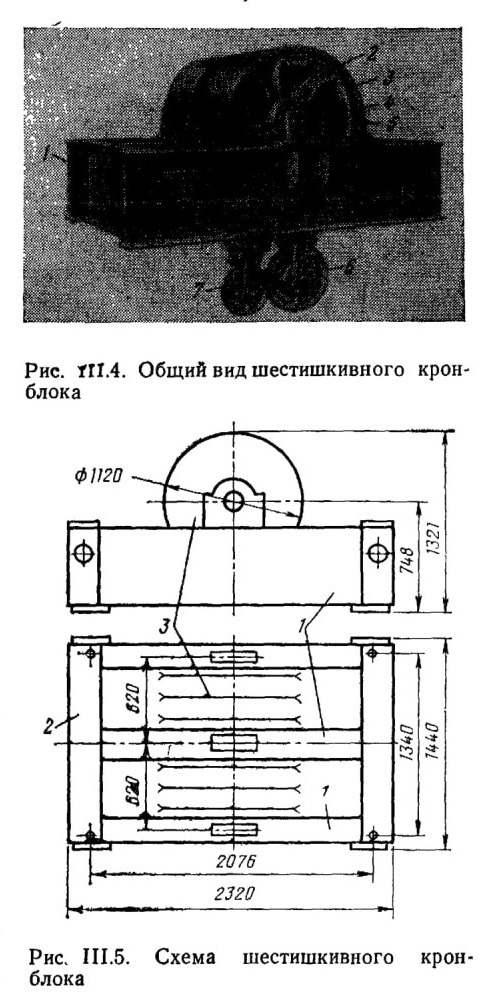

Рис. III.4. Общий вид шестишкивного кронблока

Рис. III.5. Схема шестишкивного крон блока





Большинство конструкций кронблоков выполняется по схеме, приведенной на рис. II 1.5. Рама сварной конструкции изготовлена из трех продольных 1 и двух поперечных 2 двутавровых балок. Кронблок опирается на подкронблочные балки вышки концами крайних продольных балок, к середине которых приварены на прокладках разъемные корпуса опор. На этих опорах укреплены две секции 3 со шкивами. Секция состоит из оси, на которой смонтированы шкивы, каждый на двух подшипниках. Ось от проворачивания в опорах стопорится ригелями. Для защиты вращающихся шкивов и предохранения от соскакивания каната каждая секция блоков закрыта кожухом, который крепится к раме на шарнирах и при необходимости легко откидывается.

Кронблок y3-125 создан Уралмашзаводом для укомплектования буровых установок БУ-3000. Он является универсальным.

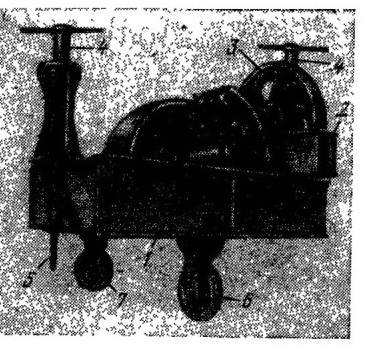

Рис. III.6. Кронблок УЗ-125



По конструкции УЗ-125 отличаются от ранее рассмотренных и состоят из двух сварных рам 1 и 2 (рис. III.6), связанных между собой болтами. Рама 1 изготовляется из трех продольных и двух поперечных двутавровых балок № 55; на ней установлены в подшипниках трех- и двухблочная секции канатных шкивов, закрытых кожухами. На раме 2 находится ведущий канатный шкив

3, по конструкции аналогичный остальным шкивам, установленным на раме 1. Тартальный 6 и вспомогательный 7 блоки монтируются на нижней полке основной рамы 1, как и в ранее описанных кронблоках. Кроме того, на раме 1 установлены два вертикальных зажима-амортизатора 4 для закрепления канатов 5, являющихся направлением для подвижного центратора механизма АСП-3.

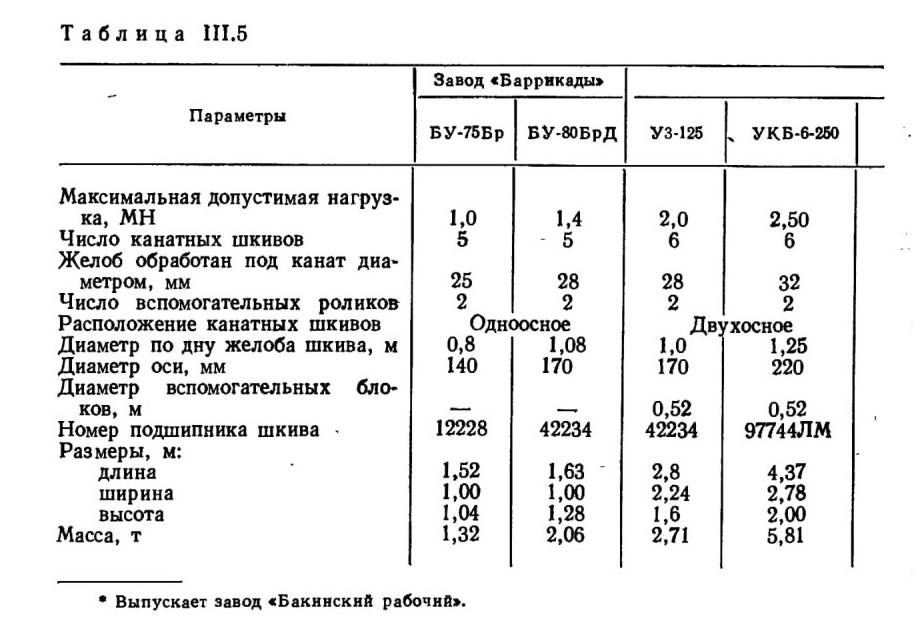

Техническая характеристика кронблоков приведена в табл. III.5.



Таблица III.5





§4. ТАЛЕВЫЕ БЛОКИ НА БУРОВЫХ УСТАНОВКАХ

Талевый блок, являющийся подвижной частью талевой системы, предназначен так же, как и кронблок, для выполнения спуско-подъемных операций и прочих работ, необходимых при бурении скважин.

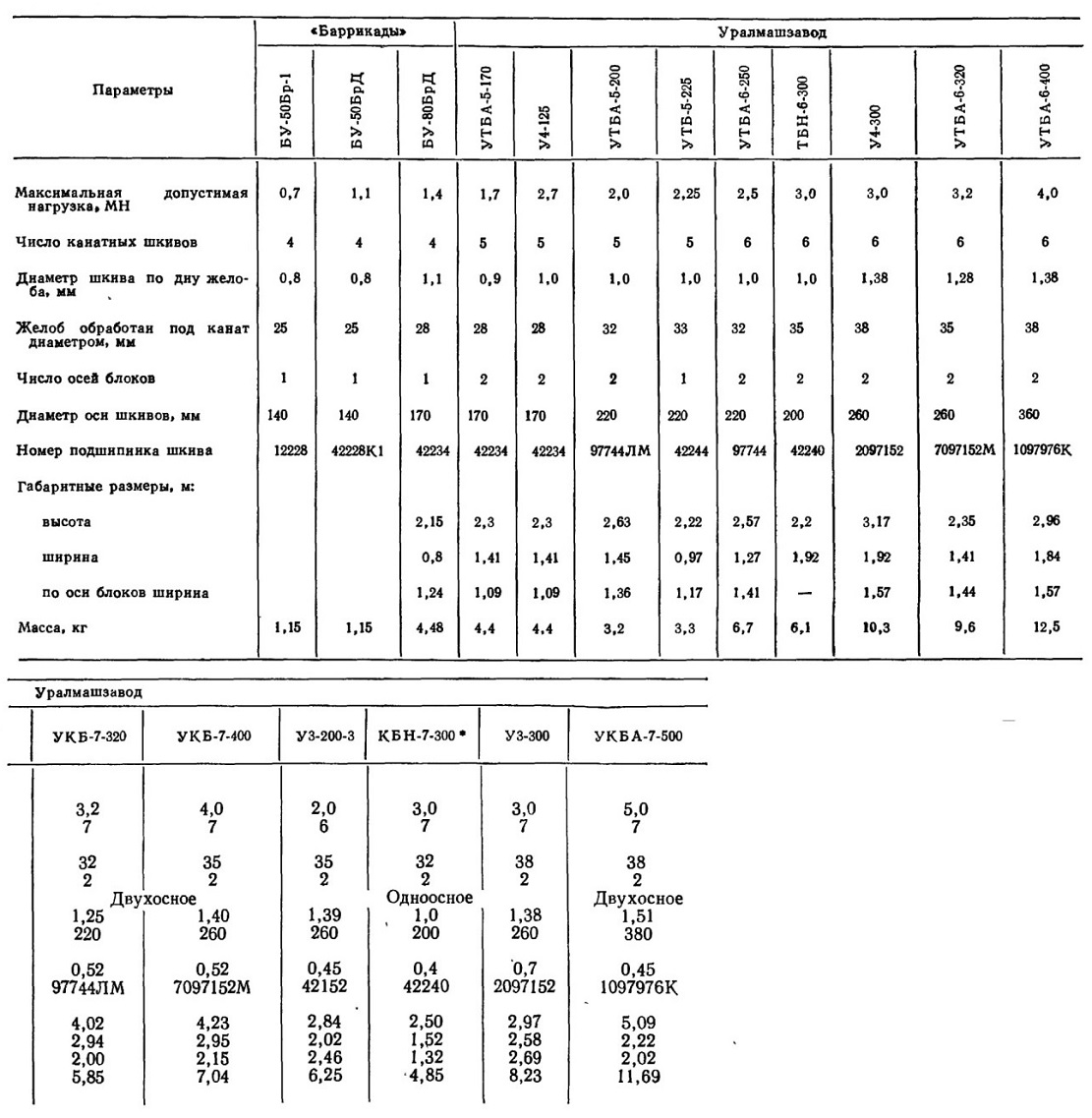

В табл. III.6 приведены характеристики талевых блоков, выпускаемых в Советском Союзе.

По конструкции талевые блоки мало чем различаются, за исключением блоков, предназначенных для работы с механизмами АСП.

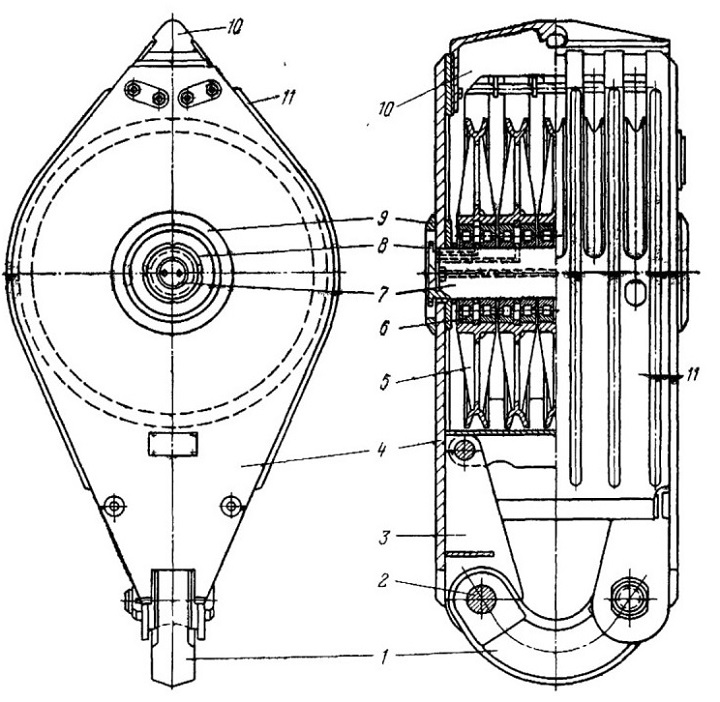

Талевый блок (рис. III.7) состоит из следующих основных частей: двух сварных боковых щек 4, соединенных наверху полой траверсой 10, а внизу серьгой 1 с помощью приваренных . к щекам кронштейнов 3 и пальцев 2. Таким образом, эти детали составляют как бы силовой каркас блока. В щеках неподвижно установлена ось 7, которая для предохранения от осевого смещения с торцов закреплена гайками 8. Гайки защищены предохранительными кольцами 9, приваренными к щекам.

Ось с торцов имеет отверстия, предназначенные для смазки роликоподшипников 6 канатных шкивов. Смазка осуществляется при помощи масленок, установленных в этих отверстиях.

На оси блока на сдвоенных роликоподшипниках 6 установлены пять канатных шкивов 5, закрытых с двух сторон боковыми предохранительными кожухами 11, с прорезями для прохода талевого каната. Эти кожухи, предохраняя рабочих от несчастных случаев, одновременно предупреждают возможность выскакивания канатов из канавок шкивов.

На рис. III.8 показан пятишкивный талевый блок в разобранном виде.





Таблица III.6





Рис. III.7. Талевый блок
