ПРИБОРЫ АВТОБУСА ЗИС-154



На автобусе установлены следующие, включенные в низковольтную цепь, приборы:

1. На щитке водителя — спидометр и воздушный манометр системы тормозов.

2. На приборной панели машинного отделения—масляный манометр системы смазки двигателя (указывает величину давления в системе смазки), термометр системы охлаждения двигателя, амперметр на 100 а и вольтметр на 20 в (фиг. 113 и 114).

3. У горловины бензобака установлен указатель уровня бензина,

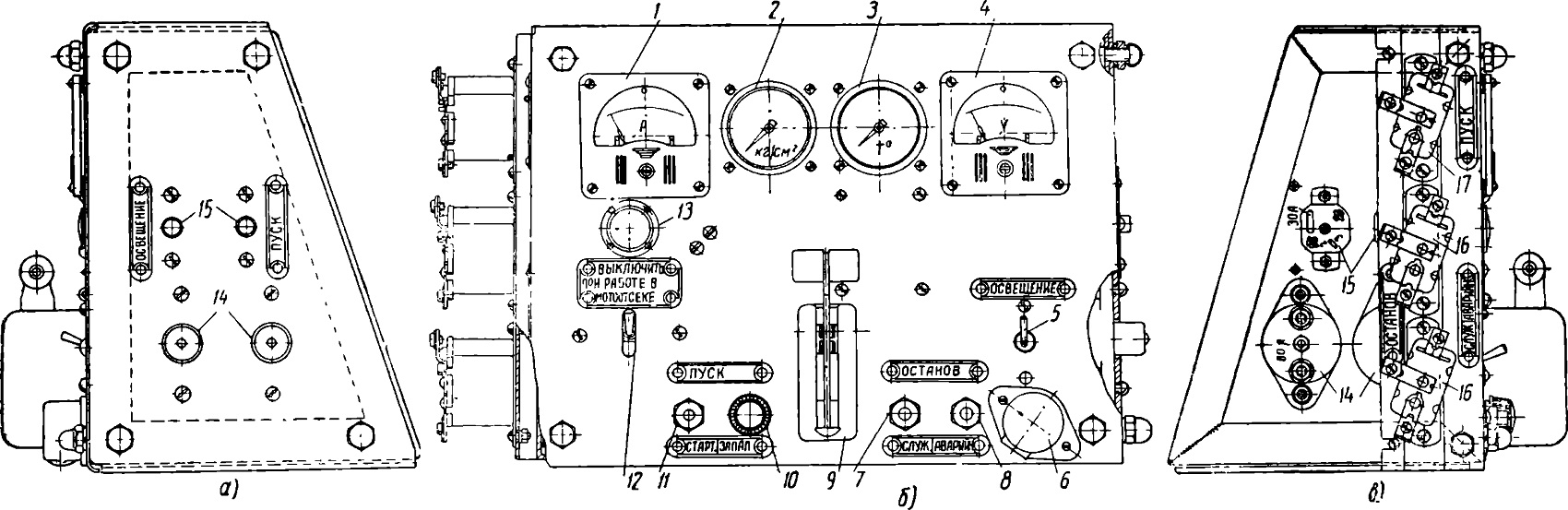

Фиг. 113. Приборная панель машинного отделения автобуса с дизелем:
1 —амперметр; 2— манометр системы смазки двигателя; 3 — термометр системы охлаждения двигателя; 4 — вольтметр» 5—включатель освещения мотоотсека; 6—штепсельная розетка; 7— включатель служебного останова; 8—включатель аварийного останова; 9—рубильник аккумуляторной батареи; 10 — включатель запала; 11—включатель стартера; 12—выключатель блокировки стартера (одноременно выключает сигнальную лампу); 13—сигнальная лампа; 14—главные (80а) термовибрационные предохранители; 15— термовибрационные предохранители на 30 а; 16—реле остановов; 17—вспомогательное реле
стартера.

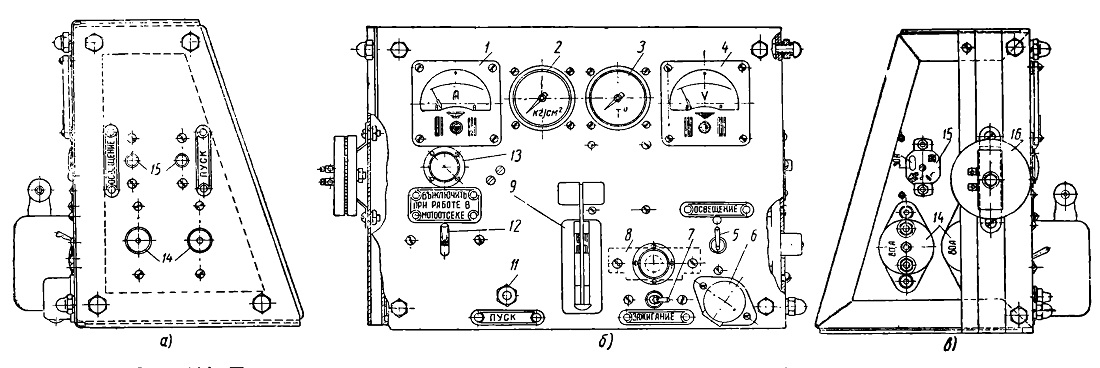

Фиг. 114. Приборная панель машинного отделения автобуса с карбюраторным двигателем:

7-включатель зажигания; в—контрольная лампа зажигания; 16—дополнительное сопротивление катушки зажигания (все

остальные обозначения — см. фиг. 113).
