Стеклоподъемники автомобиля ЗИЛ-130

Стеклоподъемники автомобиля ЗИЛ-130

Грузовые автомобили ЗИЛ оборудованы опускными стеклами, для перемещения которых применяется, как правило, самотормозящий стеклоподъемник с механическим приводом. Стекло-подъемник автомобиля ЗИЛ-150 (рис. 121) имел много дефектов, поэтому для автомобиля ЗИЛ-164 был разработан новый стеклоподъемник. Хотя принципиально конструкция осталась

той же, но в ней были устранены все недостатки старого стеклоподъемника. За счет увеличения диаметра тормозного барабана резко возрос тормозной момент и улучшились условия работы тормозной пружины. При замене точеной ведущей шестерни с разрезанным хвостовиком под упор пружины шестерней с выступом, изготовленной методом литья по выплавляемым моделям, прекратились поломки детален тормозного механизма и вместо острой кромки удалось создать площадку, которая давит на пружину. Таким образом, было устранено врезание пружины в тело упора. Изменив конфигурацию корпуса стеклоподъемника

и его язычка, увеличили их жесткость, благодаря чему прекратились случаи выхода сектора из зацепления с шестерней. После проведения испытаний и доводки для автомобиля ЗИЛ-164 был создан новый стеклоподъемник (рис. 122), который применяется я на автомобиле ЗИЛ-130.

При испытании стеклоподъемника плавность хода проверяется с грузом 10 кгс; минимальное число непрерывных подъемов составляет 10 тыс.; вибростойкость 5 ч при частоте 17—

20 Гц.

Так как двери автомобиля имели поворотные форточки, что не только уменьшило массу опускного стекла, но и позволило ввести вторую длинную направляющую, обеспечивающую его хорошую фиксацию, вместо двухрычажной параллелограмм-ной кинематической схемы на автомобиле ЗИЛ-130 была применена однорычажная. Это значительно упростило конструкцию и уменьшило стоимость стеклоподъемника.

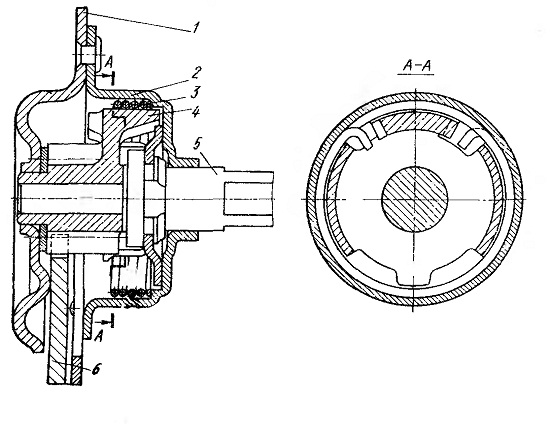

Рис. 121. Тормозной механизм стеклоподъемника автомобиля ЗИЛ-150:
1 — приводной валик; 2 — тормозной барабан; 3 — упорная пластина; 4 — тормозная пружина; 5 — ведущая шестерня;
6 — корпус стеклоподъемника

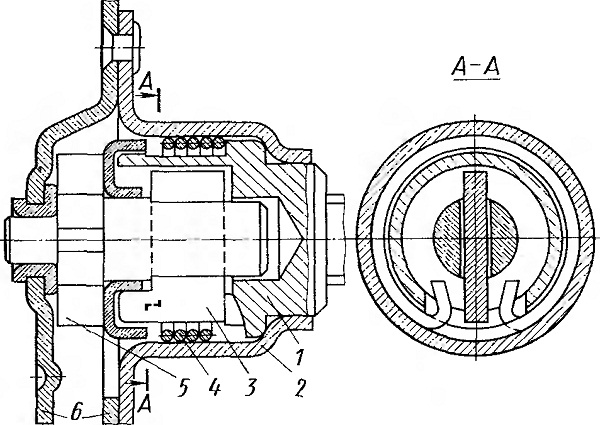

Рис. 122. Тормозной механизм стеклоподъемника автомобилей ЗИЛ-164 и ЗИЛ-130:
1 — корпус стеклоподъемника; 2 — тормозной барабан; 3 — тормозная пружина; 4 — шестерня с упором; 5 — приводной валик с поводком; 6 — сектор
