БЕНЗИНОВАЯ РЕЗЕРВНАЯ ТОПЛИВНАЯ СИСТЕМА АВТОМОБИЛЕЙ ЗИЛ-138

Пусковая система карбюратора автомобилей ЗИЛ-138

Пусковая система карбюратора состоит из воздушной заслонки с отверстием, перекрываемым подпружиненным воздушным клапаном, и толкателя 18 мембраны.

Мембранный механизм предназначен для поддержания постоянного разрежения в топливной камере и дозирования топлива, поступающего в топливную камеру. Он состоит из мембраны и клапанного механизма, который запирает седло клапана при неработающем карбюраторе. Перемещение иглы клапана обеспечивается двуплечим рычагом. Запирающее усилие создается пружиной, действующей на рычаг.

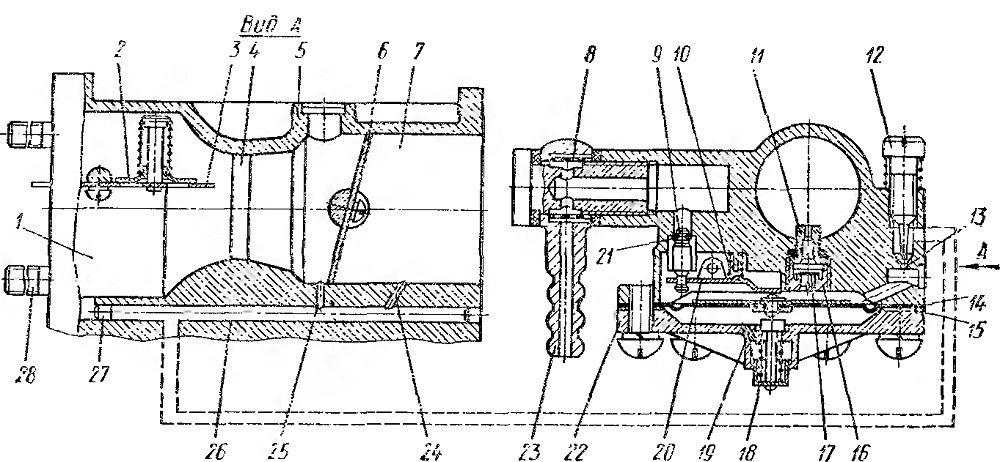

Рис. 18. Схема карбюратора:

1 — входная горловина; 2 — клапан; 3 — воздушная заслонка; 4 — диффузор; 5 — корпус; 6 — дроссельная заслонка; 7 — смесительная камера; 8 — топливный фильтр; 9 — топливный клапан; 10 — пружина; И — жиклер-распылитель; 12 — регулировочный винт холостого хода; 13 — жиклер системы холостого хода; 14 — мембрана; 15 — прокладка; 16 — корпус обратного клапана; 17 — обратный клапан; 18 — толкатель мембраны; 19 — балансировочный канал; 20 — рычаг топливного клапана; 21 — уплотнитель клапана; 22 — крышки; 23 — штуцер; 24 — выходной эмульсионный канал; 25 — переходной эмульсионный канал;
26 — канал системы холостого хода; 27 — заглушка; 28 — шпилька
