ЭЛЕКТРОФАКЕЛЬНЫЙ ПОДОГРЕВАТЕЛЬ АВТОМОБИЛЕЙ ЗИЛ-133

Электромагнитный топливный клапан 13.3741 автомобилей ЗИЛ-133

 Предназначен для подачи топлива к факельным свечам (рис. 18.2). Техническая характеристика клапана:
Номинальное напряжение, В 12

Напряжение срабатывания клапана, В, не более .... 6

Ток при напряжении срабатывания, А........1,6—2,2

Потребляемая мощность, Вт, не более ....... 48

Пропускная способность клапана по топливу, л/мин, не менее....................0,0584

Поступление топлива к свечам обеспечивается при подаче напряжения на обмотку 4. При этом под воздействием электромагнитной силы открывается запорное устройство и топливо подается к свечам. При снятии напряжения подача топлива прекращается, так как якорь 3 под воздействием пружины возвращается в первоначальное положение.

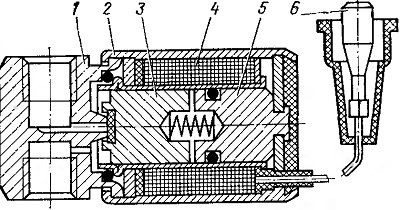

Рис. 18.2. Электромагнитный топливный клапан:
1 — основание; 2 — гильза; 3 — якорь; 4 — катушка; 5 — сердечник; 6 — штекер
