ЭЛЕКТРОФАКЕЛЬНЫЙ ПОДОГРЕВАТЕЛЬ АВТОМОБИЛЕЙ ЗИЛ-133

Добавочный резистор с термореле 14.3741 автомобилей ЗИЛ-133



Предназначен для управления работой электрофакельного подогревателя (рис. 18.3). Техническая характеристика:

Номинальное напряжение, В 12

Номинальный ток, А . . 44

Падение напряжения при номинальном токе, В . . . . 2±0,25

Время до замыкания контактов при температуре (20±
±5) °С, с .......50—65

Время до размыкания контактов при отключении тока, с 45

Время до замыкания контактов при температуре

—30 °С, с........70—110

Время до размыкания контактов при отключении тока, с, не менее ..............20

Резистор добавочный с термореле представляет собой открытую спираль 3, закрытую защитным кожухом 2. Биметаллическая пластина 4 имеет подвижный контакт, который при нагреве пластины замыкается с неподвижным контактом 8.

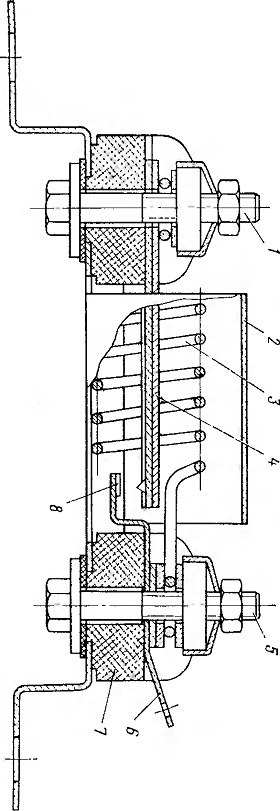

Рис. 18.3. Добавочный резистор с термореле:
1, 5 — клеммы; 2— защитный кожух; 3— спираль; 4—биметаллическая пластина с подвижным контактом; 6 — штекер; 7 — изолятор; 8 — контакт неподвижный
