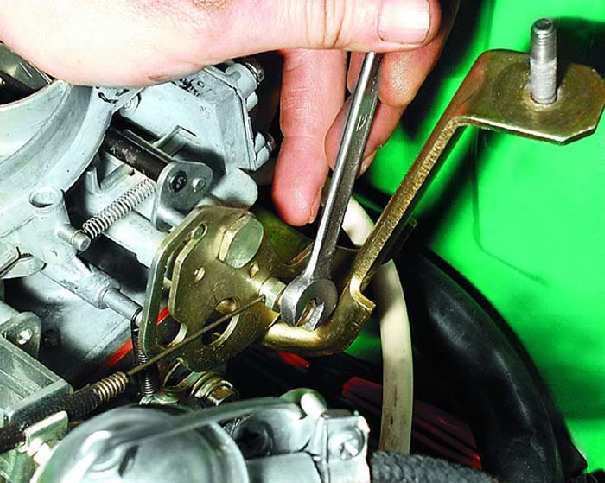

1. Ослабьте
затяжку болта крепления тяги к рычагу привода воздушной
заслонки. |
2. Ослабьте
затяжку болта крепления оболочки тяги к кронштейну. |
3. Выньте
оболочку тяги из кронштейна и отсоедините тягу от рычага
привода воздушной заслонки. |
|
|
|
4. В
салоне отверните четыре винта крепления подрулевых
кожухов. |

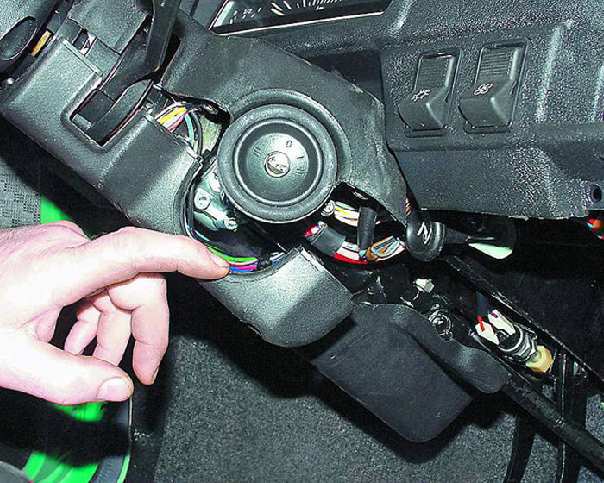

5. Отожмите
нижний подрулевой кожух слегка вниз так, чтобы получить
доступ к кронштейну крепления тяги привода воздушной
заслонки. |
6. Вставьте
шило в отверстие фиксатора и, используя шило как рычаг,
выдвиньте фиксатор из прорези наконечника оболочки тяги. |
|
|
|
7. С
помощью пассатижей окончательно выньте фиксатор. |

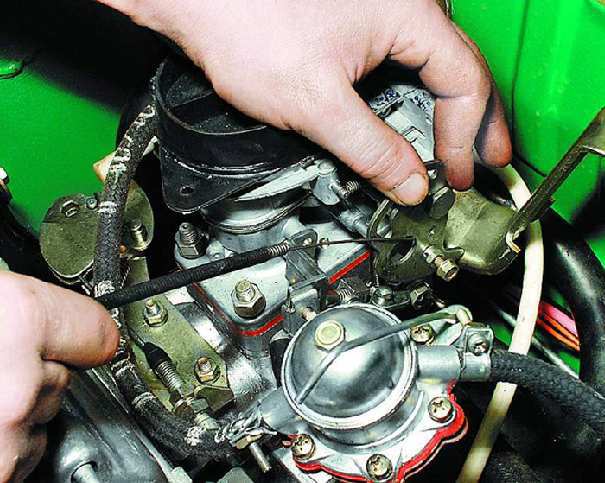

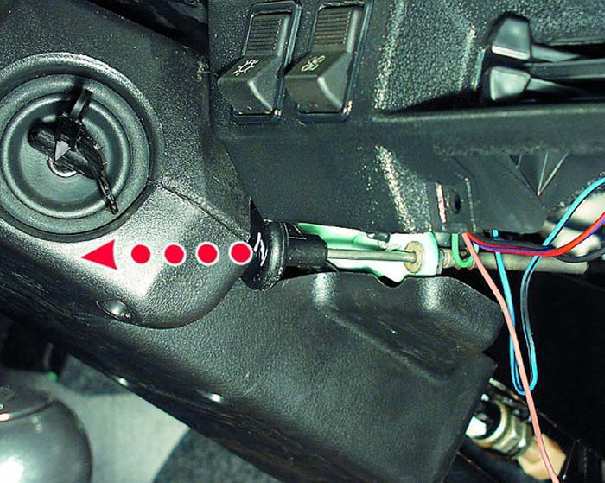

8. Вытяните
тягу на себя из отверстий кронштейна и щита передка. |
9. Вытащите
ручку с тягой из оболочки и, повернув ручку, снимите ее
с тяги. Устанавливайте тягу в порядке, обратном снятию. |
|
|
|
10. Перед
затягиванием болта крепления тяги к рычагу воздушной
заслонки отрегулируйте ее привод. Для этого поверните
рычаг воздушной заслонки так, чтобы она полностью
открылась. |
11. Полностью
вытяните тягу из оболочки и... |
12. ...затяните
болт крепления тяги к рычагу воздушной заслонки
(следите, чтобы тяга не перегибалась). |
|
|
|
13. Проверьте
правильность регулировки привода. Для этого вытяните до
упора ручку привода воздушной заслонки на панели
приборов. При этом... |
14. ...воздушная
заслонка должна полностью закрыться. |
15. Утопите
полностью ручку привода воздушной заслонки – воздушная
заслонка должна полностью открыться. Это можно
проконтролировать... |
|
|
|

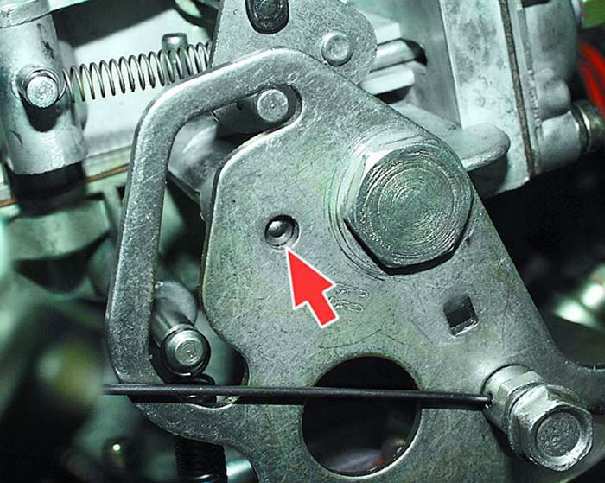

16. ...по
шарику фиксатора рычага, который должен попасть в
отверстие на рычаге. |
17. Если
с помощью тяги не удается отрегулировать полное закрытие
воздушной заслонки, отверните болт крепления оболочки
тяги. |
18. Перемещая
оболочку, добейтесь полного закрытия заслонки. Затяните
болт крепления оболочки. После этого снова проверьте и
при необходимости отрегулируйте с помощью тяги полное
открытие воздушной заслонки. |
