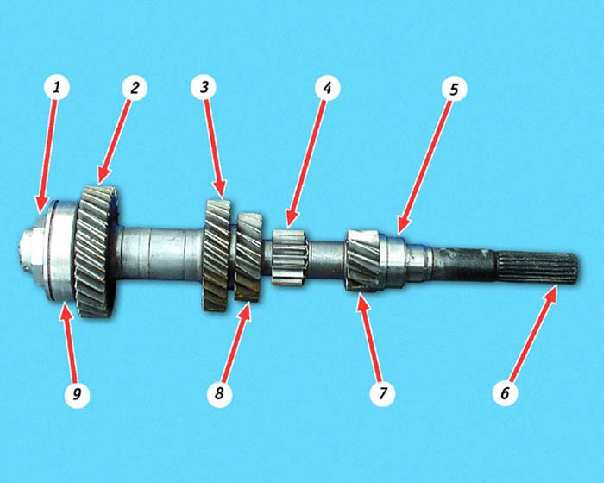

Первичный вал коробки передач в
сборе:
1 –
гайка первичного вала
2 – шестерня 4�й
передачи
3 – шестерня 3�й
передачи
4 – шестерня
передачи заднего хода
5 – внутреннее
кольцо переднего подшипника
6 – первичный вал
7 – шестерня 1�й
передачи
8 – шестерня 2�й
передачи
9 – задний
подшипник первичного вала |
| |
Вам потребуются |
- ключ "на 32"
- оправка для напрессовки
подшипников
- две отвертки
- бородок
- молоток
|
Перед началом работы
Тщательно очистите, промойте и высушите
первичный вал.
Первичный вал представляет собой блок
ведущих шестерен, одна часть которых выполнена на валу, а вторая –
запрессована на нем с большим натягом. Поэтому конструкция первичного вала
неразборная и заменить на валу можно только подшипники.
Дефектовка первичного вала, его шестерен и
подшипников аналогична дефектовке вторичного вала (см.
подраздел 11.1.3.).
| ПОРЯДОК ВЫПОЛНЕНИЯ |
|
 |
 |
|
|

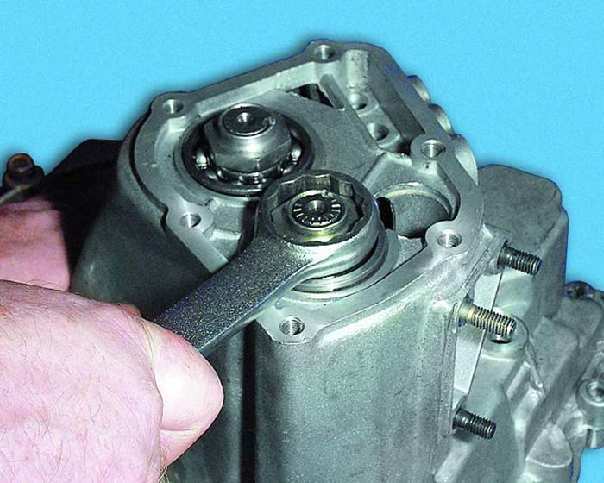

1. Отверните
гайку первичного вала (см.
подраздел 11.1.3., операции 1–6). |

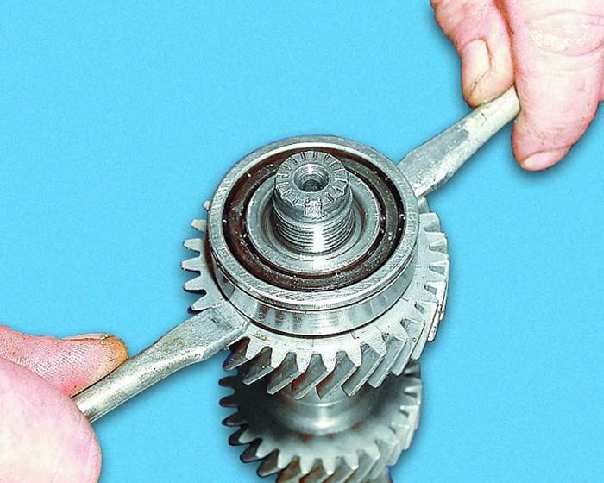

2. Зажмите
вал в тиски с накладками из мягкого металла и спрессуйте с
помощью двух отверток задний подшипник. |
3. С
помощью соответствующей оправки напрессуйте на вал до упора
задний подшипник, прикладывая усилие только к внутреннему
кольцу подшипника. |
|
 |
 |
|
|

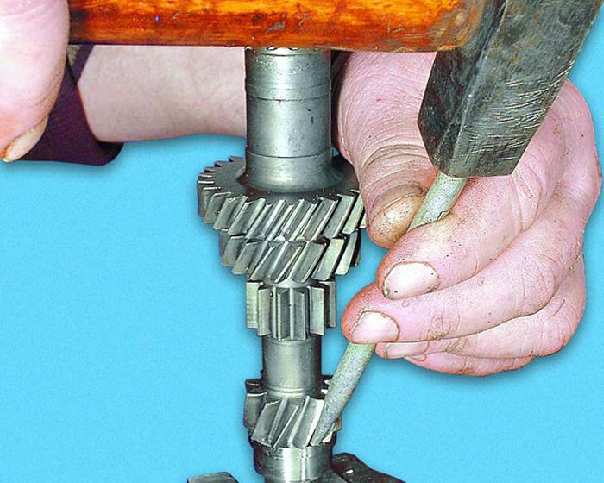

4. Переверните
вал и спрессуйте внутреннее кольцо переднего подшипника. |

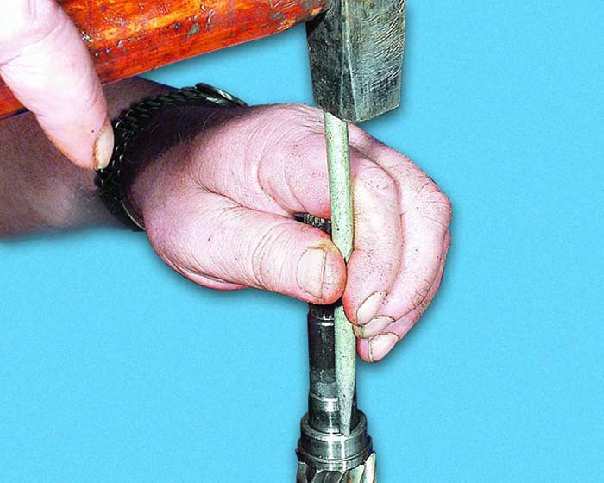

5. С
помощью соответствующей оправки напрессуйте на вал до упора
внутреннее кольцо переднего подшипника. |
|
