Для демонтажа подушки правой опоры подвески силового
агрегата...
|
...накидным ключом «на 17» отворачиваем гайку
крепления подушки к кронштейну подвески
двигателя (генератор снят для наглядности). |
|
Накидным ключом «на 17» отворачиваем гайку
крепления подушки к кронштейну поперечины. |
|
Снимаем утолщенную шайбу. |
Подставляем регулируемый упор под кронштейн
генератора и приподнимаем силовой агрегат.
|
Отжимая монтажной лопаткой подушку, выводим ее
шпильку из отверстия кронштейна подвески
двигателя... |
|
...и снимаем подушку правой опоры. |
Аналогично снимаем подушку левой опоры силового
агрегата. При этом:
|
...гайку крепления подушки к кронштейну
поперечины отворачиваем головкой «на 17»,... |
...а опору подставляем под болт крепления поддона
картера (с левой стороны).
|
Снимаем подушку левой опоры силового агрегата. |
Если на подушках опор имеются трещины, разрывы или
отслоения резины, заменяем подушки новыми.
Устанавливаем подушки левой и правой опор силового
агрегата в обратной последовательности.
|
При установке подушки центрирующий поясок
шпильки (расположен с одной стороны подушки)... |
|
...должен войти в соответствующее отверстие
кронштейна поперечины. |
Для снятия задней опоры силового агрегата...
|
...накидным ключом «на 17» ослабляем болт
крепления опоры к поперечине задней подвески
силового агрегата. |
|
Головкой «на 13» отворачиваем четыре гайки
крепления поперечины к кузову. |
Окончательно отвернув болт крепления опоры к
поперечине,...
|
...вынимаем его. |
|
Головкой «на 13» отворачиваем две гайки
крепления кронштейна опоры к задней крышке
коробки передач. |
|
Вынимаем опору. |
Для демонтажа поперечины задней подвески силового
агрегата снимаем ее со шпилек, поворачиваем и выводим ее
левый край из-за переднего карданного вала.
|

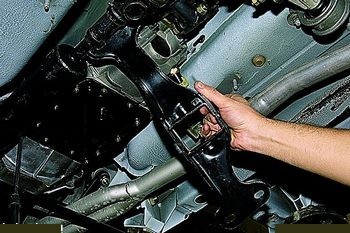

Снимаем поперечину задней подвески силового
агрегата. |
Устанавливаем поперечину и заднюю опору подвески
силового агрегата в обратной последовательности. |
