ВАЗ-2131. Маслоотделитель вентиляции картера




Вынимаем указатель уровня масла из направляющей трубки (смотрите соответствующий раздел).

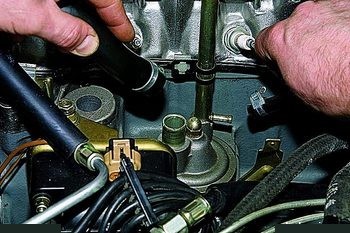

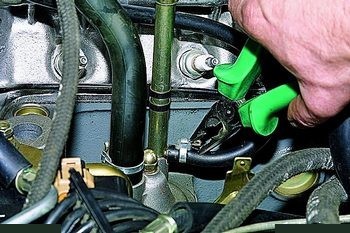

Пассатижами ослабляем хомуты крепления двух шлангов вентиляции картера...
...и снимаем шланги с патрубков крышки маслоотделителя.

На впрысковом двигателе...

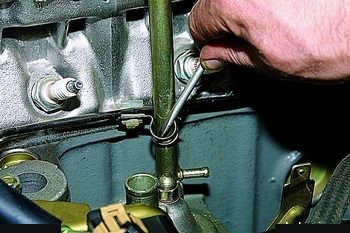

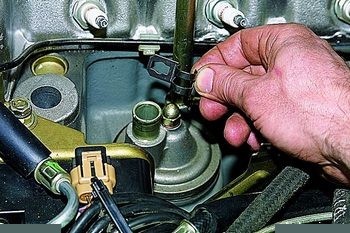

...отверткой отсоединяем от направляющей трубки скобу крепления пластикового держателя трубки подвода масла к гидравлическому натяжителю цепи привода распределительного вала.
Снимаем скобу.

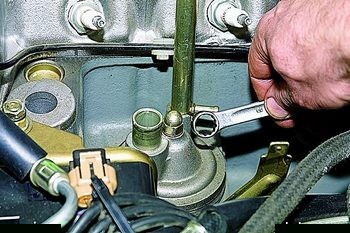

Накидным ключом «на 13» отворачиваем колпачковую гайку крепления крышки.

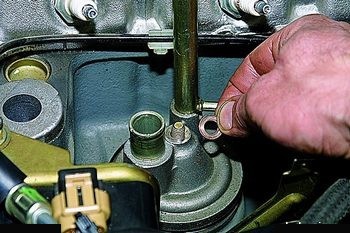

Снимаем уплотнительную медную шайбу.

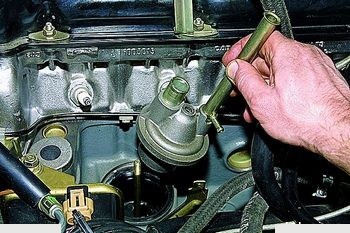

Снимаем крышку маслоотделителя...

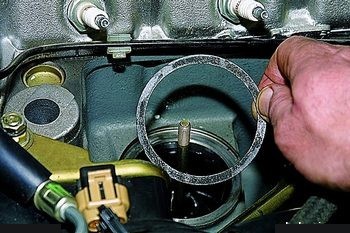

...и прокладку крышки.

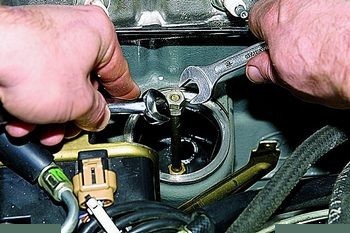

Наворачиваем на шпильку маслоотделителя две гайки М8,…

…законтриваем их...

...и отворачиваем шпильку.

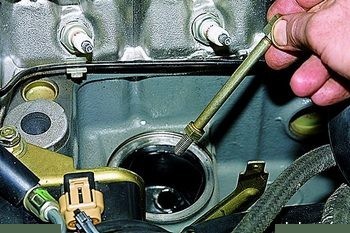

Вынимаем крепежную шпильку маслоотделителя.

Пассатижами вынимаем маслоотделитель из гнезда блока цилиндров.
Промываем детали маслоотделителя бензином или керосином и устанавливаем в обратной последовательности.
