Тягач Татра T815. Снятие и установка сиденья пассажира

а) Причины снятия

1. Повреждение сиденья водителя.

2. Повреждение механизма подрессоривания сиденья.

3. Повреждение механизма регулировки положения сиденья.




   б) Технические условия




   1. Выпустить воздух из пневматической системы автомашины.




   в) Порядок снятия






   1. Поднять кабину и отвинтить шесть болтов 1, закрепляющих правую верхнюю часть надколёсной дуги кузова 2 к кабине.

   2. Снять правую верхнюю часть надколёсной дуги кузова 2.




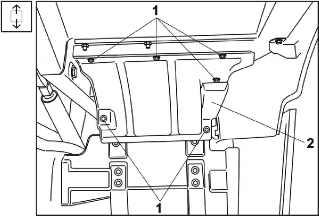

      Рис. 13.61 Правая верхняя часть надколёсной дуги кузова- снятие




   3. Ослабить и отвинтить четыре гайки 3.

   4. Снять пружинные шайбы 2 и подкладки 1.






      Рис. 13.62 Снятие сиденья

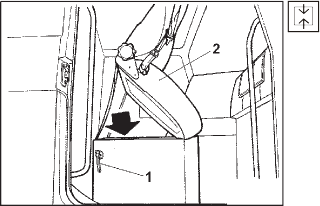

      Рис. 13.63 Сиденье пассажира - снятие




      г) Порядок установки






      Рис. 13.64 Сиденье пассажира - установка




   5. С помощью рычага 1 освободить и приподнять сиденье 2.

   6. Отвинтить четыре болта с подкладными шайбами.

   7. Удалить сиденье из кабины.




   1. Положить сиденье со стойкой на пол кабины.

   2. Опрокинуть сиденье 2 в положение вперед.

   3. Вставить четыре болта с подкладкми в отверстия стойки и в полу кабины.









   4. С нижней стороны пола кабины насадить на болты подкладки 1 и пружинные шайбы 2.

   5. Завинтить и затянуть гайки 3.






   Рис. 13.65 Установка сиденья




   1. Приподнять кабину, приложить правую верхнюю часть надколёсной дуги кузова 2 к кабине и закрепить шестью болтами 1.






      Рис. 13.66 Правая верхняя часть надколёсной дуги кузова - установка







   2. Опустить кабину водителя.
