Тягач Татра T815. Снятие и установка сиденья водителя

а) Причины снятия

1. Повреждение сиденья водителя.

2. Повреждение механизма подрессоривания сиденья.

3. Повреждение механизма регулировки положения сиденья.




   б) Технические условия




   1. Выпустить воздух из пневматической системы автомашины.




   в) Порядок снятия

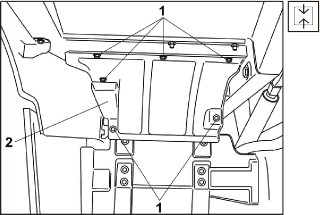

   Рис. 13.53 Левая верхняя часть надколёсной дуги кузова - снятие




   1. Поднять кабину и отвинтить шесть болтов 1, закрепляющих левую верхнюю часть надколёсной дуги кузова 2 к кабине.

   2. Снять левую верхнюю часть надколёсной дуги кузова 2.






      Рис. 13.54 Снятие сиденья




   3. Ослабить и отвинтить четыре гайки 3.

   4. Снять пружинные шайбы 2 и подкладки 1.




   5. Ослабить болт скобы, закрепляющей шланг экспирации воздуха к распределителю воздуха независимого отопления в месте 1, и снять шланг.




   6. Отсоединить трубопровод 3 подачи сжатого воздуха к сиденью.

   7. Вынуть правый передний болт 1 с подкладкой и снять с сиденья держатель экспирации воздуха 2 вместе с установленным шлангом для выпуска воздуха и со скобой.

   8. Отвинтить остальные три болта 1 с подкладками.

   9. Удалить сиденье 4 из кабины.

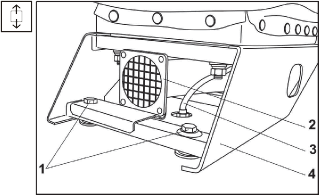

   Рис. 13.55 Шланг экспирации воздуха -

   снятие






   Рис. 13.56 Сиденье водитель - снятие




   г) Порядок установки




   1. Приставить сиденье 4 к полу кабины.

   2. Соединить трубопровод подачи сжатого воздуха 3 к сиденью.

   3. В нишу сиденья 4 установить держатель экспирации воздуха 2 вместе с установленным шлангом и скобой и завинтить правый передний болт 1 с подкладкой.

   4. Завинтить остальные три болта 1 с подкладными шайбами.






      Рис. 13.57 Сиденье водителя - установка






      Рис. 13.58 Шланг экспирации воздуха -

      установка




   5. Установить шланг экспирации воздуха к распределителю воздуха независимого отопления и закрепить его посредством затяжки болта скобы в месте 1.






   6. С нижней стороны пола кабины насадить на болты подкладки 1 и пружинные шайбы 2.

   7. Завинтить и затянуть гайки 3.

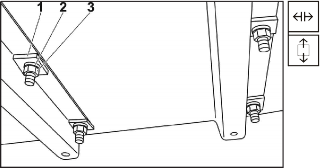

   Рис. 13.59 Установка сиденья






   Рис. 13.60 Левая верхняя часть надколёсной дуги кузова - установка




   1. Приставить левую верхнюю часть надколёсной дуги кузова 2 к кабине и закрепить шестью болтами 1.




   2. Опустить кабину водителя.

   3. Запуститьдвигатель и нагнетать пневматическую систему до рабочего давления. 11. Проверить функционирование механизма подрессоривания сиденья.
