Тягач Татра T815. Снятие и установка стеклоочистителей ветрового стекла

1. Причины снятия и установки




   1. Поврежден рычаг стеклоочистителя.

   2. Низкая эффективность работы стеклоочистителей ветрового стекла.

б) Teхнические условия

1. При монтаже установить щетку стеклоочистителя так, чтобы это не провело к коллизии уплотнителя ветрового стекла.

в) Порядок снятия

1. Oткинуть щиток 2 гайки, крепящей рычаг стеклоочистителя 1.

2. Ослабить и вывинтить гайку 3, которая обеспечивает положение рычага стеклоочистителя на цапфе с шлицеванием механизма привода стеклоочистителя.

3. Oткинуть плечо стеклоочистителя 1,

   преодолевая усилие прижимающей

   пружины стеклоочистителя, в направлении от ветрового стекла.

4. Снять рычаг стеклоочистителя 1 с щеткой из шлицев вала привода плеча стеклоочистителя.

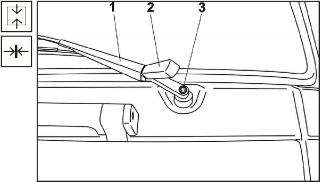

Рис. 13.15 Закрепление рычага стеклоочистителя - снятие

г) Порядок установки

1. Вставить рычаг стеклоочистителя 1 в откинутом положении в шлицы вала привода рычаг стеклоочистителя так, чтобы щетка была в горизонтальном положении с нижней частью уплотнения ветрового стекла на расстоянии ~ 40 мм.

2. Положение рычаг стеклоочистителя 1 закрепить привинчением и подтяжкой закрепляющей гайки 3 моментом 9  10 Нм.

3. Рычаг стеклоочистителя 1 наклонить так, чтобы щетка касалась поверхности ветрового стекла.

4. Прикрыть щиток 2 гайки 3, закрепляющей рычаг стеклоочистителя 1.

5. При закреплении щеток не должна произойти коллизия уплотнителя ветрового стекла.

Рис. 13.16 Закрепление рычага стеклоочистителя - установка

Тягач Татра T815. Снятие и установка механизма привода стеклоочистителей ветрового стекла

1. Причины снятия и установки




   1. Повреждение механизма привода стеклоочистителей.

   2. Недостаточная эффективность.

б) Teхнические условия

1. Выпущена охлаждающая жидкость двигателя.

2. Откачивание охлаждающего содержания системы климатизации.

в) Порядок снятия

1. Снять приборную панель в сборе согласно: (См. Подглава 13.5.13).

2. Снять распределительную коробку отопления и кондиционирования воздуха согласно: (См.

   Подглава 13.5.19).

3. Снять стеклоочистители ветрового стекла согласно: (См. Подглава 13.5.1).



4. Снять щиток 2.

5. Снять уплотнение вала 3.

6. Ослабить и отвинтить гайку 4, прикрепляющую механизм привода стеклоочистителей 1 к кабине.

7. Снять уплотнительную шайбу 5.

8. Снять уплотнительную шайбу 6.




   Рис. 13.17 Прикрепление привода стеклоочистителей - снятие




9. Ослабить и вывинтить гайку 3 с пружинной шайбой 2, прикрепляющей рычаг механизма привода стеклоочистителей 1 к валу электродвигателя 4.

10. Снять рычажок механизма привода стеклоочистителей 1 с вала электродвигателя 4.

11. Вынуть механизм привода стеклоочистителей

1 из кабины.

Рис. 13.18 Meханизм привода стеклоочистителей - снятие

г) Порядок установки

1. Механизм привода стеклоочистителей 1

   установить в кабину.



2. Надеть уплотнение вала 6.

3. Надеть уплотнение вала 5.

4. Привинтить гайку 4 и затянуть моментом

   25 + 5 Нм.

5. Надеть уплотнение вала 3.

6. Надеть щиток 2.













   Рис. 13.19 Прикрепление привода стеклоочистителей - установка




7. Установить рычажок механизма привода стеклоочистителей 1 на вал электродвигателя 4 так, чтобы он находился перпендикулярно

   к оси вала и конусы точно прилегали друг к другу.

8. Pычажок закрепить при помощи пружинной шайбы 2 и гайки 3.

9. Гайку 3 затянуть моментом 34 ± 2 Нм.






   Рис. 13.20 Meханизм привода стеклоочистителей - установка




10. Установить стеклоочистители ветрового стекла согласно: (См. Подглава 13.5.1). 11. Пероверить работу механизма привода стеклоочистителей.

1. Установить распределительную коробку отопления и кондиционирования воздуха (См. Подглава

   13.5.18).

2. Установить приборную панель в сборе согласно (См. Подглава 13.5.13).

3. Проверить работу стеклоочистителей ветрового стекла.
