Объем повреждения дверей мешает их правильной эксплуатации.
б) Технические условия
Ограничить предписанный периферный люфт дверей.
Рис. 13.47 Предписанный периферный люфт дверей
Для ограничения люфта использовать ограничительные
прокладки.
Легенда: Р -
места расположения ограничительных прокладок
Рис. 13.48 Места расположения ограничительных прокладок
в) Порядок снятия двери
Снять зеркало заднего вида в соответствии с установленным
порядком действий, приведенным в: (См. Подглава 13.5.3).
Отвинтить болты 2 и
снять крышку петли двери 1.
Рис. 13.49 Крышка петли двери
Прикрыть дверь на одну треть, отвинтить гайки 5,
вынуть ось ограничителя 3 и
отсоединить тормоз двери 4 с
передней колонки кабины.
С внутренней стороны двери отвинтить болты 6 с
пружинными шайбами и снять прокладку болтов 7.
С наружной стороны двери отвинтить болты 1 с
пружинными шайбами и снять прокладку болтов 2.
Снять дверь с передней колонки кабины вместе со всеми
частями петель двери.

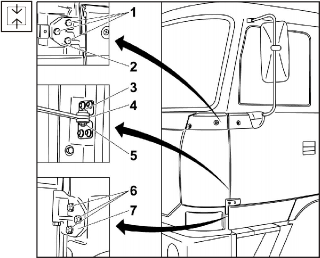

Рис. 13.50 Передняя дверь - снятие
г) Порядок установки дверей
Приложить дверь к передней колонке таким образом, чтобы
отверстия для болтов 1 и 6 в
неподвижной части петель двери совпадали с прижимными
отверстиями в передней колонке кабины.
Закрепить дверь с наружной стороны с помощью болтов 1,
пружинных шайб и прокладки болтов 2,
и с внутренней стороны с помощью болтов 6,
пружинных шайб и прокладки болтов 7.
Ограничить предписанный периферный люфт дверей в
соответствии с: (См. Рис. 13.47)
и (См. Рис 13.48).
Проконтролировать работу открытия и закрытия двери.
Закрепить тормоз двери 4 к
передней колонке кабины с помощью оси ограничителя 3 и
гайки 5.
Проконтролировать работу тормоза двери 4.
Рис. 13.51 Передняя дверь - установка
Приложить крышку петли двери 1 к
кабине и закрепить ее болтами 2.
Рис. 13.52 Крышка петли двери - установка
Установить зеркало заднего вида в соответствии с
установленным порядком действий, приведенным в: (См.
Подглава 13.5.3).
