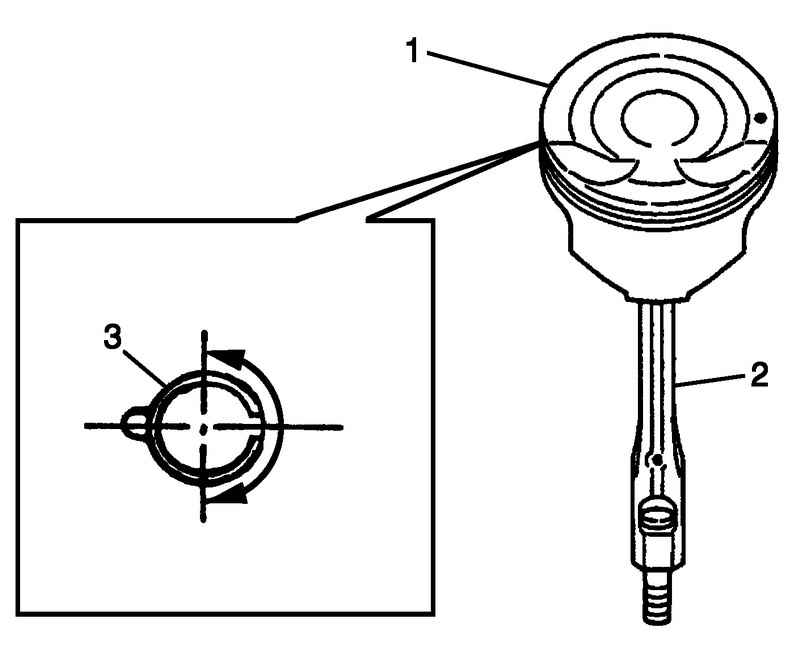

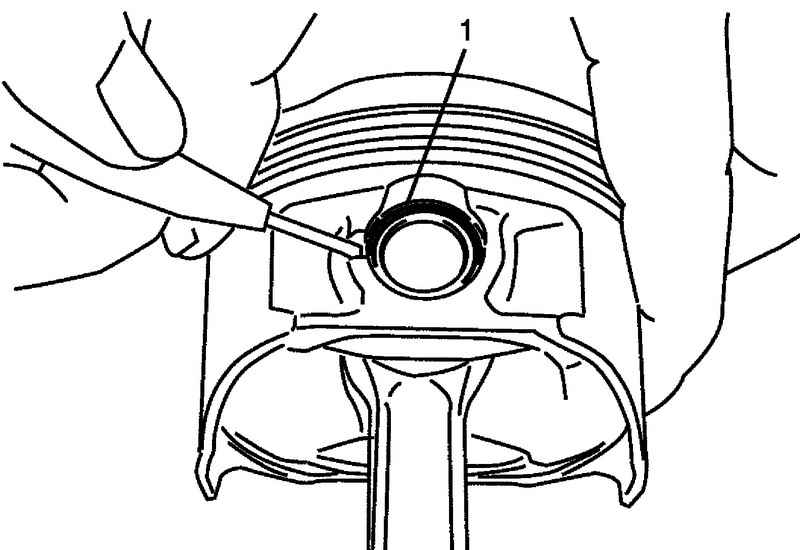

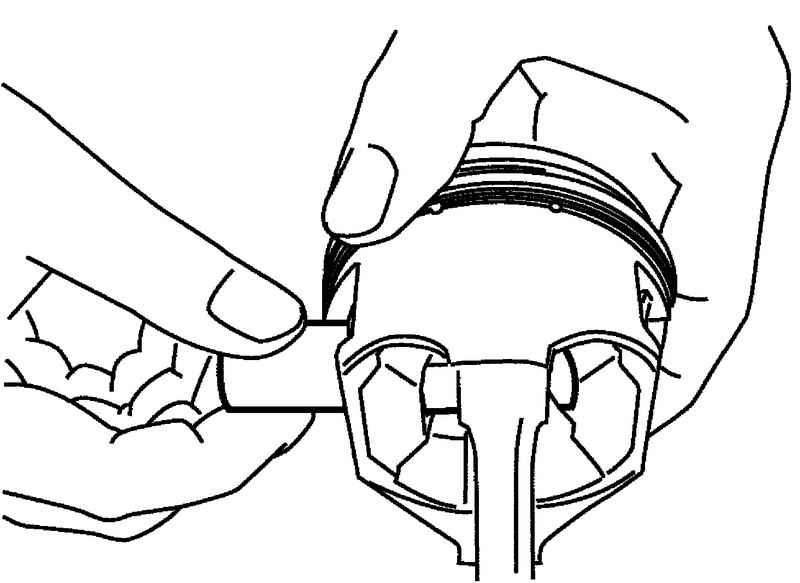

Стопорное кольцо должно быть установлено так, как показано на рисунке 2.134. Установите стопорное кольцо так, чтобы зазор в кольце был в диапазоне, указанном стрелкой.

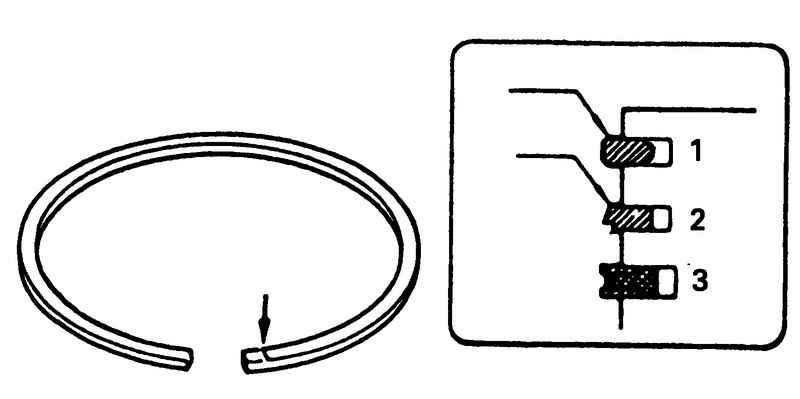

Как показано на рисунке 2.135, 1-ое и 2-ое кольцо имеют метки «T», соответственно. При установке поршневых колец на поршень маркированная сторона каждого кольца должна быть обращена в сторону днища поршня.
1-ое кольцо 1 отличается от 2-ого кольца 2 по толщине, форме и цвету поверхности контакта со стенками цилиндра.
Отличие 1-ого кольца от 2-ого показано на рисунке 2.135.
При установке маслосъемного кольца 3, сначала установите расширитель, а затем два кольца.

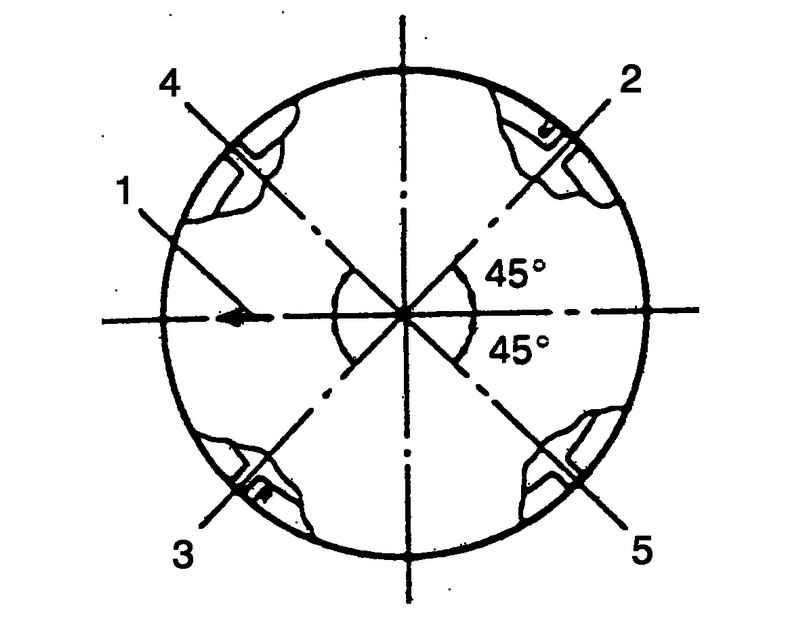

Рис. 2.136. Правильное положение замков маслосъемных колец: 1 – стрелка; 2 – замок 1-го поршневого кольца; 3 – замок 2-ого поршневого кольца и расширителя маслосъемного кольца; 4 – замок верхнего маслосъемного кольца; 5 – замок нижнего маслосъемного кольца
После установки всех колец (1-ое, 2-ое и маслосъемное кольцо), ориентируйте их замки, как показано на рисунке 2.136.
