Сузуки Лиана. Проверка поршневых пальцев и шатунов
Сузуки Лиана. Проверка поршневых пальцев и шатунов

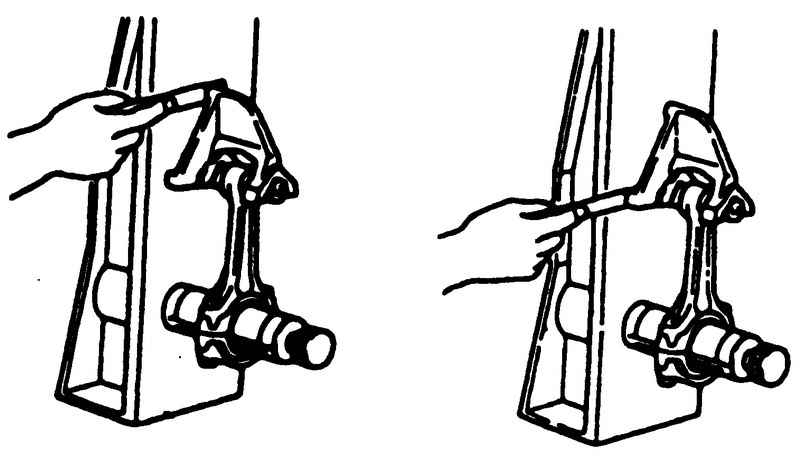

Проверьте поршневой палец, отверстие в верхней головке шатуна и отверстие в поршне на наличие износа или повреждений, обращая особое внимание на состояние втулки в верхней головке шатуна. Если поршневой палец, отверстие в верхней головке шатуна или в поршне имеют чрезмерный износ или повреждены, замените палец, шатун и/или поршень.
Зазор поршневого пальца

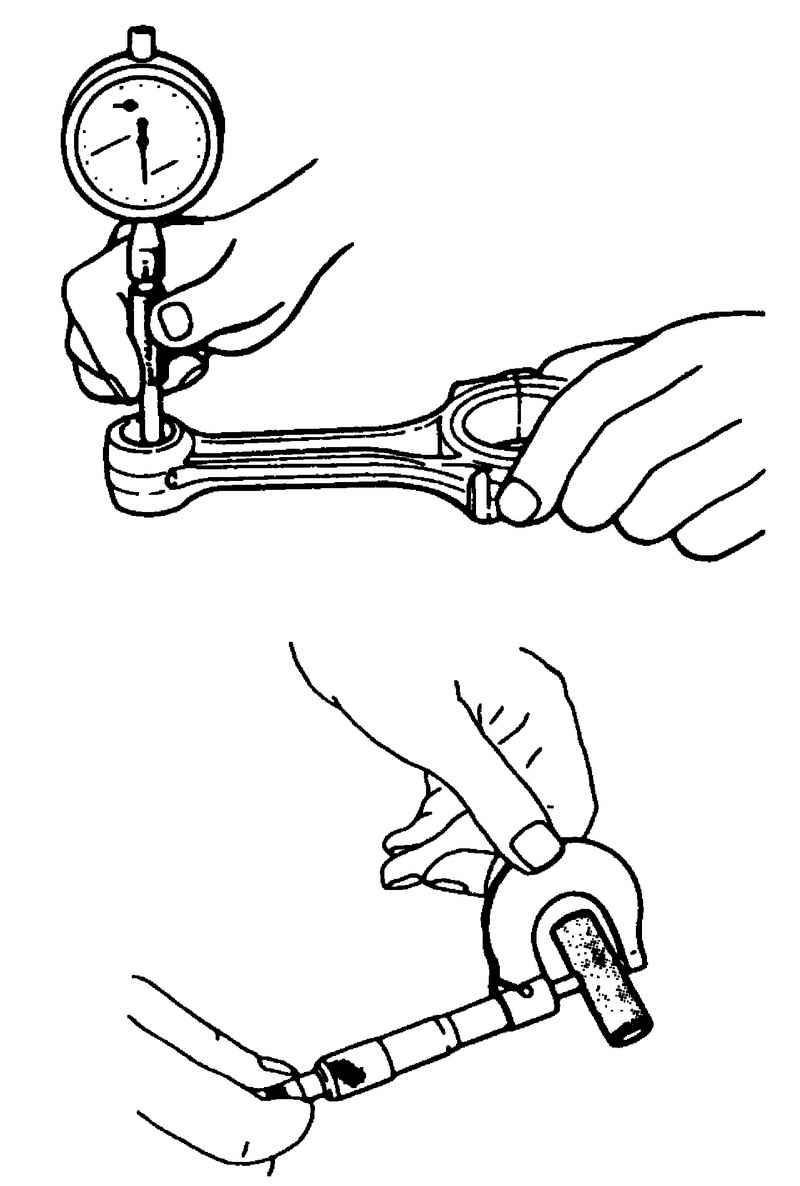

Проверьте зазоры между поршневым пальцем и втулкой в верхней головке шатуна и между поршневым пальцем и отверстием в поршне. Замените шатун и/или поршень, если его верхняя головка сильно изношена или имеет повреждения или если измеренный зазор превышает предельное значение.
Зазор между поршневым пальцем и втулкой верхней головки шатуна: 0,003–0,014 мм.
Поршень: 0,006–0,017 мм.
Диаметр отверстия в верхней головке шатуна: 20,003–20,011 мм.
Диаметр поршневого пальца: 19,997–20,000 мм.
Диаметр отверстия под поршневой палец: 20,006–20,014 мм.
Боковой зазор нижней головки шатуна

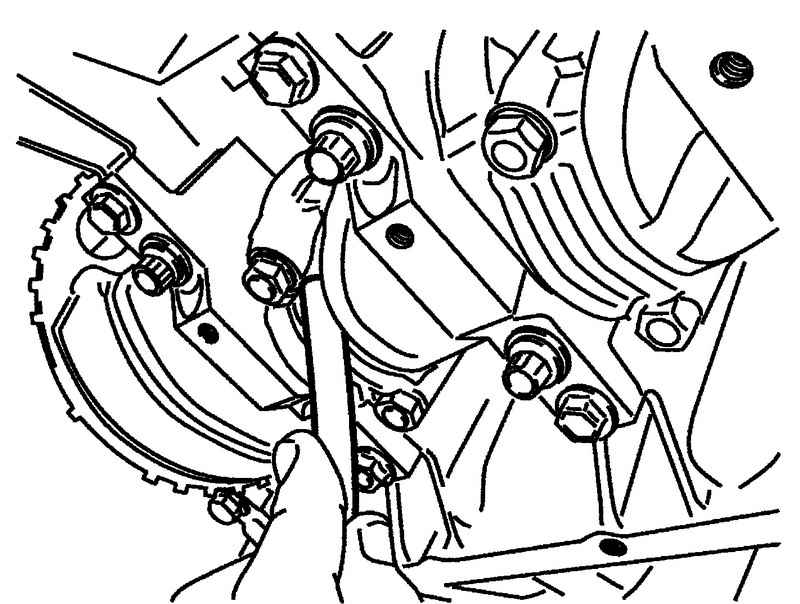

Рис. 2.143. Измерение зазора нижней головки шатуна
Проверьте боковой зазор нижней головки шатуна, при этом шатун со вкладышами должен быть установлен на соответствующей шатунной шейке. Если измеренный зазор, превышает предельное значение, замените шатун.
