Сузуки Лиана. Проверка цилиндров, поршней и поршневых колец

Проверьте стенки цилиндра на наличие царапин, шероховатостей или гребней, что указывает на чрезмерный износ. Если стенки цилиндра неровные или имеют глубокие царапины, цилиндр требует расточки до ремонтного размера и установки поршней увеличенного диаметра.

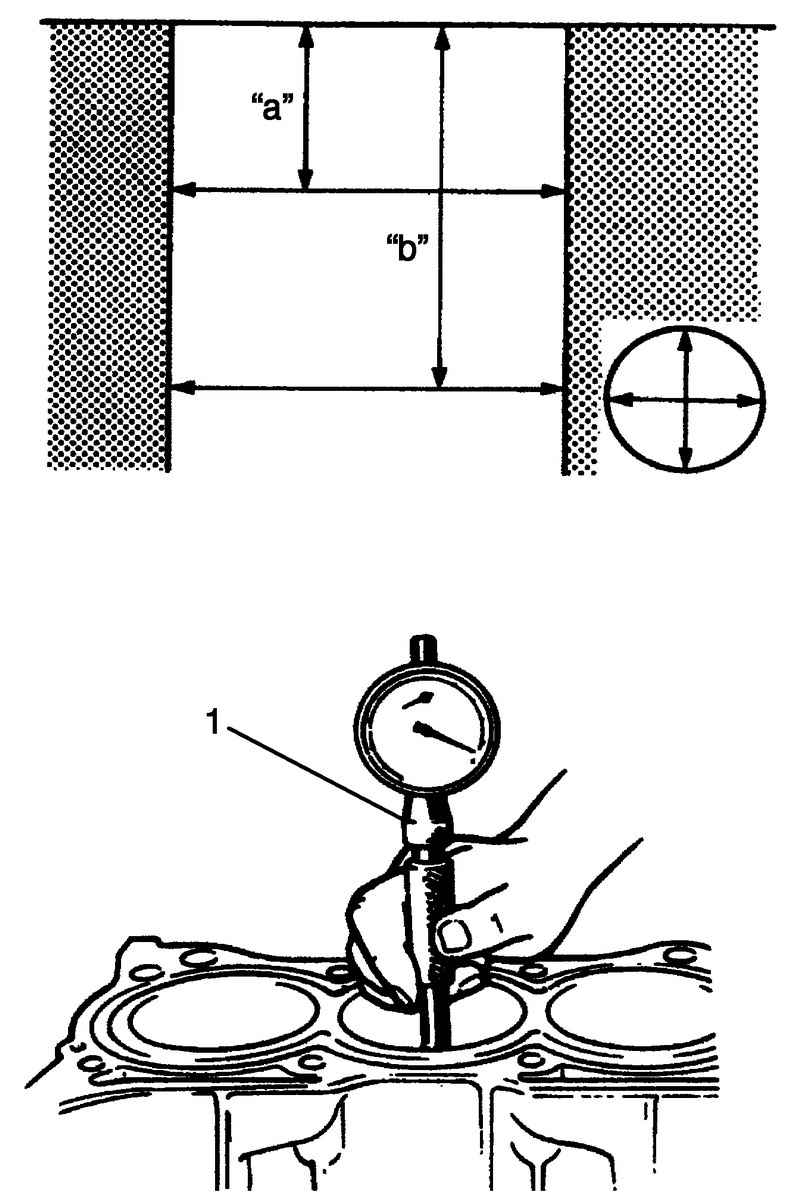

Рис. 2.137. Схема измерения и измерение диаметра цилиндра в продольном и поперечном направлении двигателя: a – 50 мм; b – 95 мм

Используя нутромер 1, измерьте диаметр цилиндра в продольном и поперечном направлении двигателя в двух положениях («a» и «b»), как показано на рисунке 2.137.

При наличии любого из следующих условий расточите цилиндр.

Диаметр цилиндра превышает предельное значение.

Разность диаметров в двух положениях (см. выше) превышает допуск конусности.

Разность диаметров в продольном и поперечном направлении двигателя превышает допуск овальности.

Номинальное значение: 78,000–78,014 мм.

Предельное значение: 78,114 мм.

Допуск конусности и овальности: 0,10 мм.

ПРИМЕЧАНИЕ При необходимости расточки любого из четырех цилиндров, при ремонте двигателя все четыре цилиндра должны растачиваться до одного и того же следующего ремонтного размера. Это необходимо для однородности и баланса.

Проверьте поршень на наличие повреждений и трещин. Поврежденный или дефектный поршень должен быть заменен.

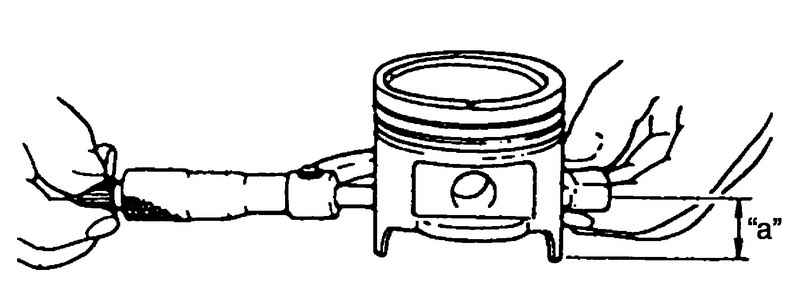

Рис. 2.138. Измерение диаметра поршня

Как показано на рисунке 2.138, диаметр поршня должен измеряться в положении «a» от конца юбки поршня в направлении, перпендикулярном поршневому пальцу.

Стандартный размер: 77,953–77,968 мм.

Стандартный размер (новый (с покрытием)): 77,969–77,984 мм.

Увеличенный размер 0,50 мм: 78,453–78,468 мм.

Измерьте диаметр цилиндра и диаметр поршня, разность указанных размеров представляет собой величину зазора между поршнем и цилиндром. Зазор между поршнем и цилиндром должен быть в пределах нормы. Если зазор отличается от нормы, расточите цилиндр и используйте поршень увеличенного ремонтного размера.

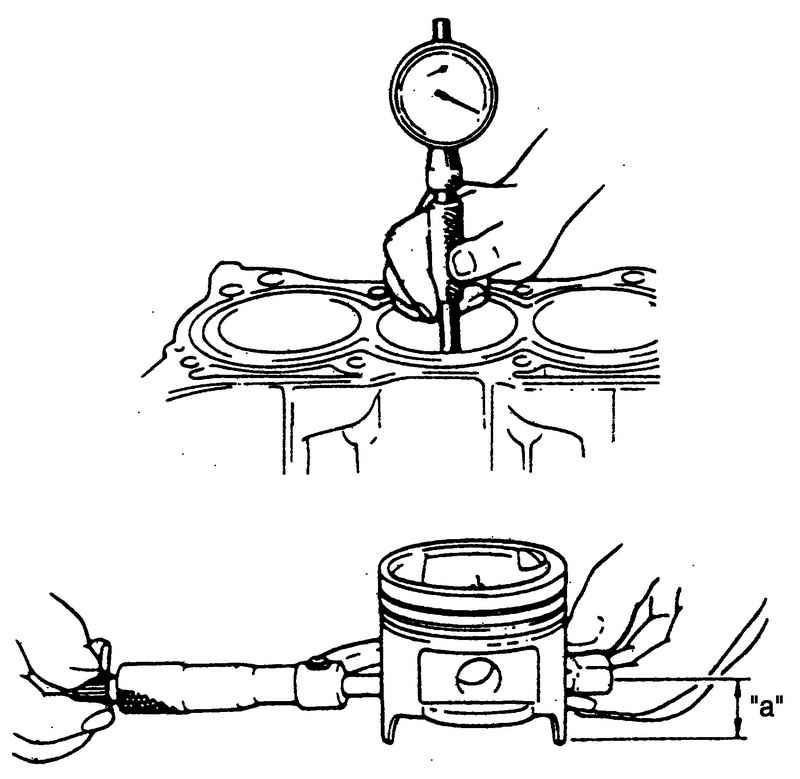

Рис. 2.139. Измерение зазора между поршнем и цилиндром

Номинальное значение: 0,032–0,061 мм.

Номинальное значение (поршень с покрытием (новый)): 0,016–0,045 мм.

Предельное значение: 0,161 мм.

ПРИМЕЧАНИЕ В этом случае диаметр цилиндра измеряется в осевом направлении двигателя в двух положениях.

Проверка производится при чистых, сухих и свободных от нагара поршневых канавках.

Установите новое поршневое кольцо 1 в поршневую канавку и измерьте зазор щупом 2.

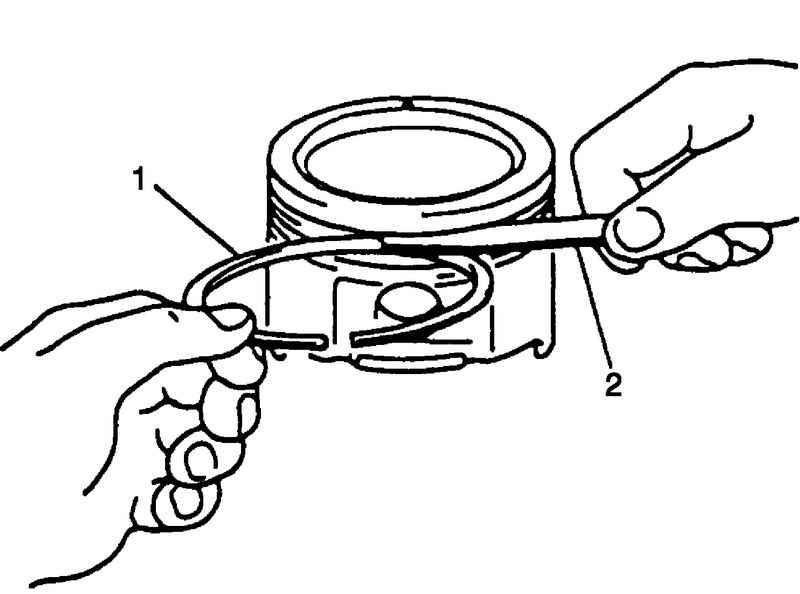

Рис. 2.140. Измерение зазора между поршневым кольцом и канавкой: а – 19,5 мм

Если зазор – отличается от нормы, замените поршень.

Чтобы измерить зазор в замке поршневого кольца, установите поршневое кольцо 1 в цилиндр, а затем измерьте зазор щупом 2. Если измеренный зазор отличается от нормы, замените кольцо.

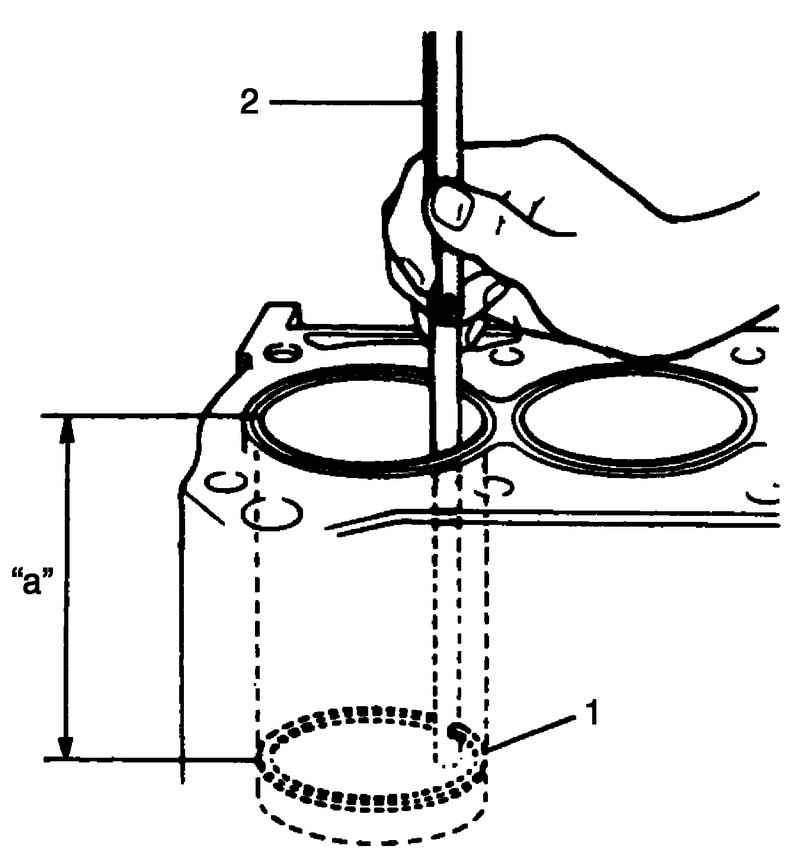

Рис. 2.141. Измерение зазора в замке поршневого кольца: а – 120 мм

ПРИМЕЧАНИЕ Удалите нагар и очистите верхнюю часть цилиндра перед установкой поршневого кольца.
