Шкода Фабия. Система смазки двигателя

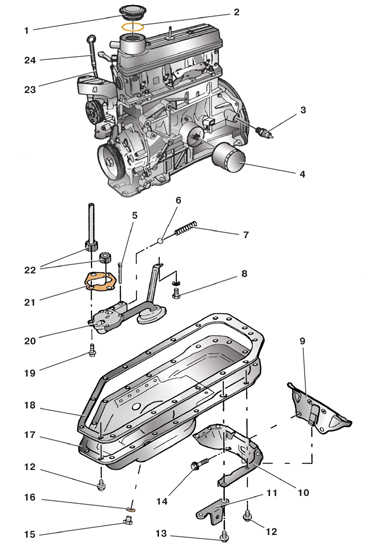

Детали системы смазки двигателя 1,0 л, 37 кВт и 1,4 л, 50 кВт

3.0 Система смазки Шкода Фабия 2000-2007 года



1 – пробка маслоналивной горловины;
2 – уплотнительное кольцо пробки;
3 – датчик недостаточного давления масла;
4 – масляный фильтр;
5 – шплинт;
6 – шарик;
7 – пружина;
8 – болт крепления маслоприемника к блоку;
9 – нижний щиток картера сцепления;
10 – опора;
11 – держатель;
12, 13, 14 – болты;
15 – пробка сливного отверстия;
16 – уплотнительное кольцо пробки;
17 – масляный картер;
18 – прокладка картера;
19 – болт крепления маслоприемника к насосу;
20 – маслоприемник;
21 – регулировочная прокладка;
22 – шестерни масляного насоса;
23 – направляющая трубка указателя уровня масла;
24 – указатель уровня масла

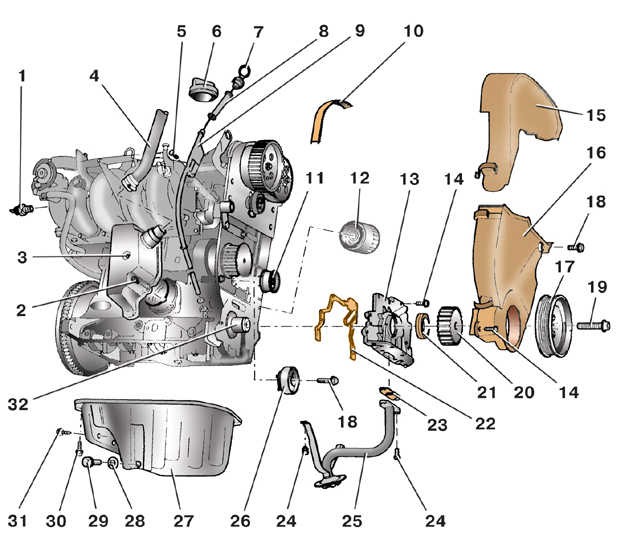

Детали системы смазки двигателя 1,4 л, 55 и 74 кВт

3.0 Система смазки Шкода Фабия 2000-2007 года




1 – датчик недостаточного давления масла;
2, 5, 18, 30, 31 – болты;
3 – маслоотделитель;
4 – шланг вентиляции картера;
6 – пробка маслоналивной горловины;
7 – указатель уровня масла;
8 – верхняя часть направляющей трубки;
9 – нижняя часть направляющей трубки;
10 – ремень привода распределительных валов;
11 – направляющий ролик;
12 – масляный фильтр;
13 – масляный насос;
14 – болт крепления насоса;

15 – верхняя крышка ремня;
16 – нижняя крышка ремня;
17 – шкив;
19 – болт крепления шкива;
20 – зубчатый шкив коленчатого вала;
21 – передний сальник коленчатого вала;
22 – прокладка масляного насоса;
23 – прокладка маслоприемника;
24 – болт крепления маслоприемника;
25 – маслоприемник;
26 – натяжной ролик;
27 – масляный картер;
28 – прокладка пробки;
29 – пробка сливного отверстия;
32 – коленчатый вал

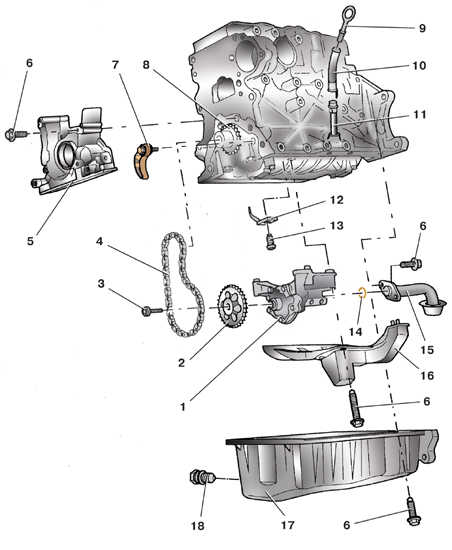

Детали системы смазки дизельного двигателя

3.0 Система смазки Шкода Фабия 2000-2007 года




1 – масляный насос;
2 – шестерня масляного насоса;
3 – болт крепления шестерни;
4 – цепь привода масляного насоса;
5 – передняя крышка блока цилиндров;
6 – болт;
7 – натяжное устройство;
8 – шестерня коленчатого вала;
9 – указатель (щуп) уровня масла;

10 – верхняя часть направляющей трубки;
11 – нижняя часть направляющей трубки;
12 – распылитель;
13 – болт крепления распылителя;
14 – уплотнительное кольцо;
15 – приемник масляного насоса;
16 – перегородка масляного картера;
17 – масляный картер;
18 – пробка сливного отверстия
