Шкода Фабия. Разборка двигателя







Детали привода клапанов двигателей 1,0 л, 37 кВт и 1,4 л, 50 кВт



2.12.8 Разборка Шкода Фабия 2000-2007 года





1 – ось кормысел клапанов;
2 – стопорное кольцо;
3 – наружная стойка оси коромысел;
4 – пружинное кольцо;
5 – коромысло;
6 – регулировочный винт;
7 – контргайка;
8 – стойка оси коромысел малая;
9 – стойка оси коромысел большая;
10 – стопорное кольцо;
11 – пружина

Распределительный вал двигателей 1,0 л, 37 кВт и 1,4 л, 50 кВт



2.12.8 Разборка Шкода Фабия 2000-2007 года





1 – штанга толкателя;
2 – гидротолкатель клапана;
3 – блок цилиндров;
4 – уплотнительное кольцо;
5 – датчик положения распределительного вала;
6 – винт;
7 – распределительный вал;
8 – шпонка;
9 – стопорная пластина;
10 – болты

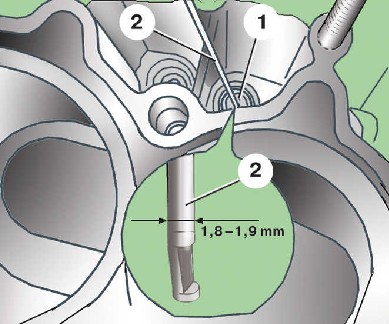

Снятие гидротолкателя клапана



2.12.8 Разборка Шкода Фабия 2000-2007 года




1 – гидротолкатель клапана;

2 – крючок


ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите головку блока цилиндров (см. подраздел 2.7).
2. Снимите впускную трубу (см. подраздел 4.11) и выпускной коллектор.
3. Снимите маслосъемные колпачки (см. подраздел 2.9).
4. Выньте клапаны из головки, предварительно промаркировав их, чтобы не перепутать при установке.
5. Для двигателя 1,0 л, 37 кВт и 1,4 л, 50 кВт выполните следующее:
      – промаркируйте стойки и коромысла, чтобы не перепутать их при установке;
      – снимите стопорные кольца 2 (см. рис. Детали привода клапанов двигателей 1,0 л, 37 кВт и 1,4 л, 50 кВт);
      – снимите с оси 1 стойки 3, 8, 9 и коромысла 5. Если нет необходимости, не отворачивайте;
      – регулировочные винты 6 и контргайки 7, чтобы не нарушить регулировку клапанов;
      – снимите упорные кольца 10, коромысла 5 и пружину 11;
      – выньте штанги 1 (см. рис. Распределительный вал двигателей 1,0 л, 37 кВт и 1,4 л, 50 кВт) толкателей из блока 3 цилиндров и промаркируйте их, чтобы не перепутать при установке;
      – выньте из блока цилиндров гидротолкатели 2 клапанов. Для этого сделайте крючок из проволоки диаметром 1,8/ 1,9 мм, как показано на рисунке (см. рис. Cнятие гидротолкателя клапана). Вставьте крючок в отверстие гидротолкателя и зацепите толкатель. Промаркируйте гидротолкатели, чтобы не перепутать при установке.
6. У двигателя TDI 1,9 л, 74 кВт снимите насос-форсунки (см. подраздел 4.14.4).
