Шкода Фабия. Сборка головки блока цилиндров двигателя

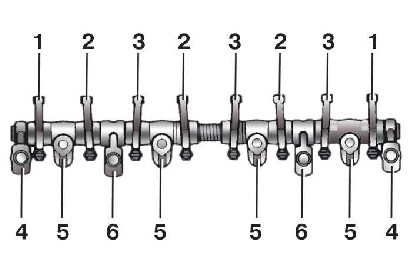

Ось коромысел клапанов в сборе
1 – прямое коромысло;
2 – коромысло, повернутое влево;
3 – коромысло, повернутое вправо;
4 – наружная стойка оси коромысел;
5 – малая стойка оси коромысел;
6 – большая стойка оси коромысел

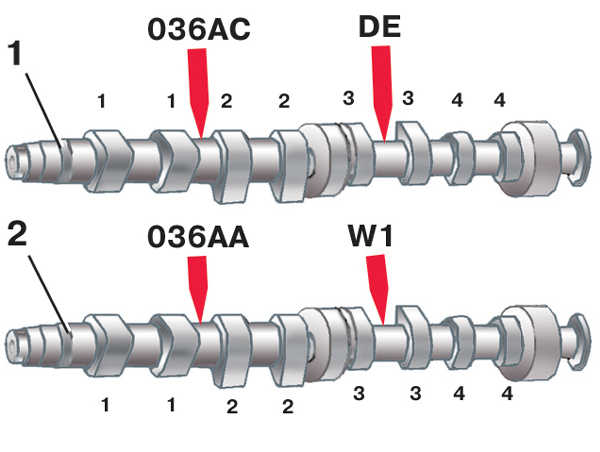

Маркировка распределительных валов
двигателей рабочим объемом 1,4 л
1 – впускной распределительный вал;
2 – выпускной распределительный вал
Головку блока собирают в порядке, обратном разборке, с учетом
следующего:
ПОРЯДОК ВЫПОЛНЕНИЯ
1.Перед
установкой смажьте моторным маслом стержни
клапанов, рабочие поверхности гидротолкателей и
коромысел клапанов, маслосъемные колпачки,
кулачки и шейки распределительных валов, оси
коромысел.
2.У
двигателей 1,0 л, 37 кВт и 1,4 л, 50 кВт при
сборке осей коромысел коромысла и стойки
расположите, как показано на рис.Ось
коромысел клапанов в сборе.
3.У
двигателей 1,4 л, 55 и 74 кВт перед установкой
сальников 3 (см. рис.Детали
головки блока цилиндров двигателей 1,4 л, 55 и
74 кВт) смажьте моторным маслом их
рабочие кромки. Замените болты 1 крепления
шкивов распределительных валов и болты 6
крепления корпуса подшипников.
4.Маркировка
распределительных валов показана на рис.Маркировка
распределительных валов двигателей рабочим
объемом 1,4 л. На впускном
распределительном валу между кулачками первого и
второго цилиндров нанесена надпись 036АС, а
между кулачками третьего цилиндра – DE, на
выпускном распределительном валу соответственно
нанесены надписи 036АА и W1.
5.У
дизельных двигателей 1,9 л, 74 кВт, перед
установкой крышек подшипников, установите шайбы
4 (см. рис.Головка
блока дизельного двигателя 1,9 л, 74 кВт),
замените болты 1 крепления осей коромысел и
болты 19 крепления крышек подшипников.
6.Перед
установкой крышек подшипников нанесите герметик
на первую и пятую крышки, как показано на рис.Места
нанесения герметика на первой и пятой крышках
подшипников распределительного вала.
Маркировка распределительного вала показана на
рисунке, на торце кулачка выпускного клапана
четвертого цилиндра нанесена надпись 038R или
858R, а диаметр а (окружности, вписанной в
кулачок) равен 52,8 мм.
