Передние стеклоочистители

НЕОБХОДИМЫЕ СПЕЦИАЛЬНЫЕ ПРИСПОСОБЛЕНИЯ

Е1ё. 1294-01 Съемник рычагов стеклоочистителей

СНЯТИЕ МЕХАНИЗМА С

ЭЛЕКТРОДВИГАТЕЛЕМ

Убедитесь, что рычаги стеклоочистителя

находятся в исходном положении.

Отсоедините аккумуляторную батарею.

Пометьте исходное положение рычагов

стеклоочистителей.

Откройте капот.

Снимите:

- рычаги стеклоочистителей с помощью специального приспособления Е1ё. 1294-01,

- прокладку решетки воздухозабора системы вентиляции салона,

- решетку воздухозабора, предварительно сняв две боковые декоративные панели и два болта и отсоединив трубку омывателя.

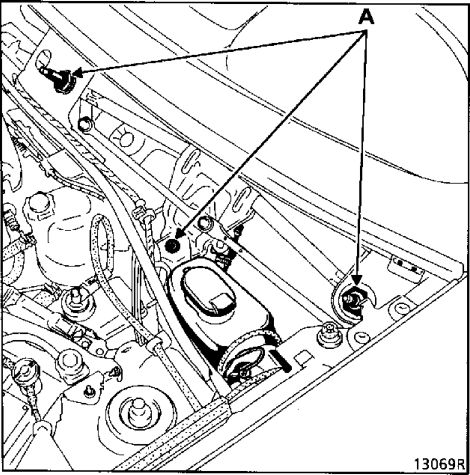

Отверните три крепежных болта (А) механизма.

Отсоедините электродвигатель и извлеките его вместе с механизмом.

Особенности сборки

Прежде чем устанавливать рычаги стеклоочистителей, убедитесь, что их оси находятся в исходном положении.

Очистите канавки осей рычагов стеклоочистителей металлической щеткой.

Установите рычаги стеклоочистителей, поставив щетки в положение, помеченное при снятии.

Поставьте новые гайки и затяните их с моментом 18 Н-м (±15 %) с помощью динамометрического ключа.

СНЯТИЕ ТОЛЬКО ЭЛЕКТРОДВИГАТЕЛЯ

Убедитесь, что рычаги стеклоочистителей

находятся в исходном положении.

Отсоедините аккумуляторную батарею.

Пометьте исходное положение рычагов

стеклоочистителей.

Откройте капот.

Снимите:

- рычаги стеклоочистителей с помощью специального приспособления Е1ё. 1294-01,

- прокладку решетки воздухозабора системы вентиляции салона,

- решетку воздухозабора, предварительно сняв две боковые декоративные панели и два болта и отсоединив трубку омывателя.

Отверните:

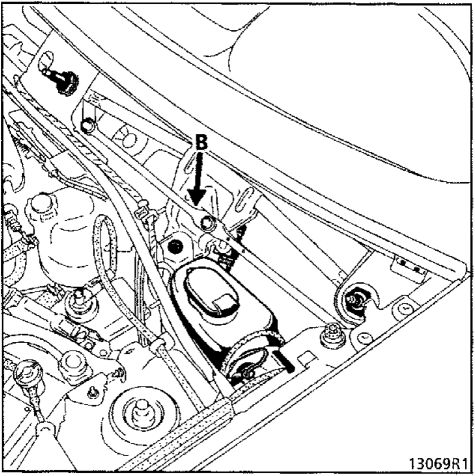

- гайку вала электродвигателя (В) и освободите поводок, предварительно пометив его положение,

- три крепежных болта двигателя.

Извлеките электродвигатель, отсоединив разъем.

Особенности сборки

Установите поводок на электродвигатель по метке, нанесенной при снятии.

Прежде чем устанавливать рычаги стеклоочистителей, убедитесь, что их оси находятся в исходном положении.

Очистите канавки осей рычагов стеклоочистителей металлической щеткой.

Установите рычаги стеклоочистителей, поставив щетки в положение, помеченное при снятии.

Поставьте новые гайки и затяните их с моментом 18 Н-м (± 15 %) с помощью динамометрического ключа.

Задний стеклоочиститель

СНЯТИЕ ЭЛЕКТРОДВИГАТЕЛЯ

Убедитесь, что рычаг стеклоочистителя находится в исходном положении.

Отсоедините аккумуляторную батарею.

Пометьте исходное положение рычага стеклоочистителя.

Снимите:

- крепежную гайку рычага стеклоочистителя,

- рычаг стеклоочистителя с его оси с помощью приспособления Е1ё. 1294-01,

- внутреннюю ручку двери, для модификаций с двустворчатой дверью (1 болт),

- обшивку дверцы багажника (защелки).

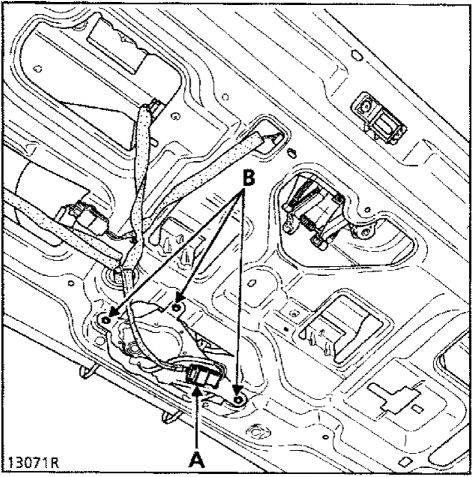

Отсоедините разъем (А) электродвигателя стеклоочистителя.

Отверните три крепежных болта (В) электродвигателя и извлеките электродвигатель.

Особенности установки

Прежде чем устанавливать рычаг стеклоочистителя, убедитесь, что его ось находится в исходном положении.

Очистите канавки оси рычага стеклоочистителя металлической щеткой.

Установите рычаг стеклоочистителя, поставив щетку в положение, помеченное при снятии.

Поставьте новую гайку и затяните ее с моментом 12 Н-м (± 20 %) с помощью динамометрического ключа.

Вариант с поднимающейся задней дверью

Вариант с распашной задней дверью

Электрический насос омывателей стекол

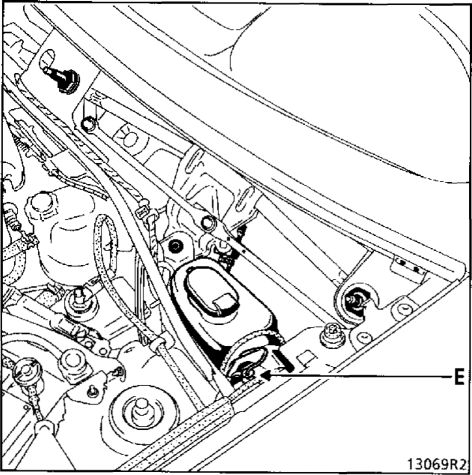

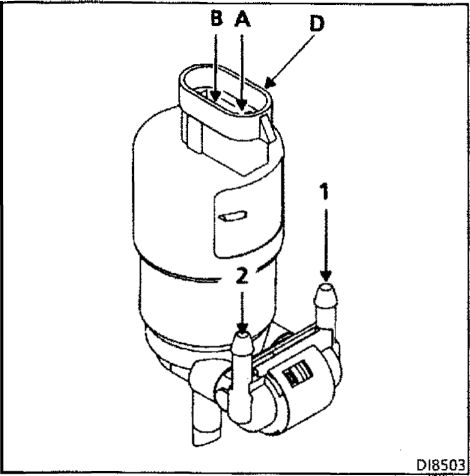

Данный автомобиль оборудован двухконтурным электрическим насосом (Е), который может подавать жидкость из одного и того же бачка на передний или задний омыватель в зависимости от того, на какой из двух контактов разъема (D) подается питание.

Возможны два случая:

Контакт	Питание
А	+ 12 вольт
В	Масса

Жидкость подается через патрубок (1), и работает передний омыватель.

Контакт	Питание
А	Масса
В	+ 12 вольт

Жидкость подается через патрубок (2), и работает задний омыватель.

СНЯТИЕ - УСТАНОВКА

Чтобы получить доступ к насосу

омывателя, необходимо снять:

- рычаги стеклоочистителей с помощью специального приспособления Е1ё. 1294-01, предварительно пометив их положение,

- прокладку решетки воздухозабора системы вентиляции салона,

- решетку воздухозабора, предварительно сняв две боковые декоративные панели и отвинтив два болта, и отсоедините трубку переднего омывателя.

При снятии насоса омывателя стекла (Е) необходимо пометить обе трубки (1 и 2), прежде чем их отсоединять.

Особенности сборки

Прежде чем устанавливать рычаги стеклоочистителей, проверьте, чтобы двигатель находился в исходном положении.

Очистите канавки осей рычагов стеклоочистителей металлической щеткой.

Установите рычаги стеклоочистителей, поставив щетки в положение, помеченное при снятии.

Поставьте новые гайки и затяните их с моментом 18 Нм (±15 %) с
