ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ
Панель реле
ПОЛОЖЕНИЕ И РАСПРЕДЕЛЕНИЕ
(Самый полный вариант)

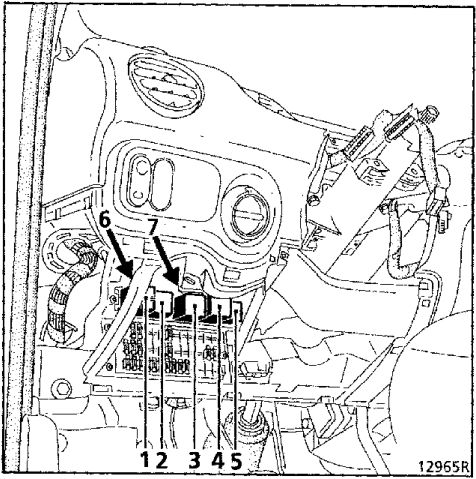

Реле находятся над коробкой предохранителей в нижней части приборной панели. Чтобы получить к ним доступ, необходимо открыть крышку коробки предохранителей.
1 Зуммер, напоминающий о том, что не выключены фары
2 Реле времени передних стеклоочистителей
3 Реле аварийной световой сигнализации
4 Реле времени заднего стеклоочистителя
5 Реле обогревателя заднего стекла
6 Реле питания “+ после замка зажигания” (питание электрических стеклоподъемников)
7 Реле передних противотуманных фар
ЗУММЕР, НАПОМИНАЮЩИЙ О ТОМ, ЧТО НЕ ВЫКЛЮЧЕНЫ ФАРЫ
ПОДСОЕДИНЕНИЕ
|
Контакт |
Назначение |
|
С |
“+ после замка зажигания” |
|
Е |
Концевой выключатель двери |
|
L |
“+” габаритных огней |
ПРИМЕЧАНИЕ. Обозначения контактов показаны на панели
РЕЛЕ ВРЕМЕНИ ПЕРЕДНИХ СТЕКЛООЧИСТИТЕЛЕЙ
ПОДСОЕДИНЕНИЕ
|
Контакт |
Назначение |
|
1 |
“+” реле времени |
|
2 |
Масса |
|
4 |
Управление |
|
|
стеклоочистителями |
|
5 |
Остановка стеклоочистителей |
|
|
в исходном положении |
|
6 |
“+ после замка зажигания” |
|
8 |
“+” насоса омывателей стекол |
ПРИМЕЧАНИЕ. Обозначения контактов показаны на панели
РЕЛЕ АВАРИЙНЫХ ОГНЕЙ
95182R5
ПОДСОЕДИНЕНИЕ
|
Контакт |
Назначение |
|
С |
“+” указателей поворотов |
|
+ |
“+” аварийных огней |
|
- |
Масса |
|
R |
Не используется |
ПРИМЕЧАНИЕ. Обозначения контактов показаны на панели
РЕЛЕ ВРЕМЕНИ ЗАДНЕГО СТЕКЛООЧИСТИТЕЛЯ
951B2R2
ПОДСОЕДИНЕНИЕ
|
Контакт |
Назначение |
|
1 |
“+” реле времени |
|
2 |
Масса |
|
4 |
“+” заднего стеклоочистителя |
|
5 |
Масса |
|
6 |
“+ после замка зажигания” |
|
8 |
“+” насоса омывателей стекол |
ПРИМЕЧАНИЕ. Обозначения контактов показаны на панели
РЕЛЕ ОБОГРЕВАТЕЛЯ ЗАДНЕГО СТЕКЛА
95182R6
ПОДСОЕДИНЕНИЕ
|
Контакт |
Назначение |
|
86 |
“+” управления реле |
|
85 |
Масса |
|
30 |
“+ до замка зажигания” |
|
87а |
Не используется |
|
87 |
Заднее стекло |
ПРИМЕЧАНИЕ. Обозначения контактов показаны на панели
РЕЛЕ ПИТАНИЯ “+ после замка зажигания” (питание электрических стеклоподъемников)
95182R6
ПОДСОЕДИНЕНИЕ
|
Контакт |
Назначение |
|
86 |
“+” вспомогательных устройств |
|
85 |
Масса |
|
30 |
“+ до замка зажигания” |
|
87а |
Не используется |
|
87 |
“+ после замка зажигания” через реле (питание электрических стеклоподъемников) |
ПРИМЕЧАНИЕ. Обозначения контактов показаны на панели

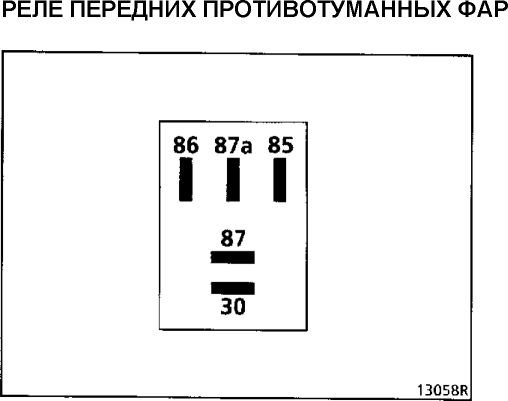

ПОДСОЕДИНЕНИЕ
|
Контакт |
Назначение |
|
85 |
“+” управления реле |
|
86 |
Масса |
|
30 |
“+ до замка зажигания” |
|
87а |
Не используется |
|
87 |
Передние противотуманные фары |
ПРИМЕЧАНИЕ. Обозначения контактов показаны на панели
