Плафон
СНЯТИЕ И УСТАНОВКА ПЛАФОНА

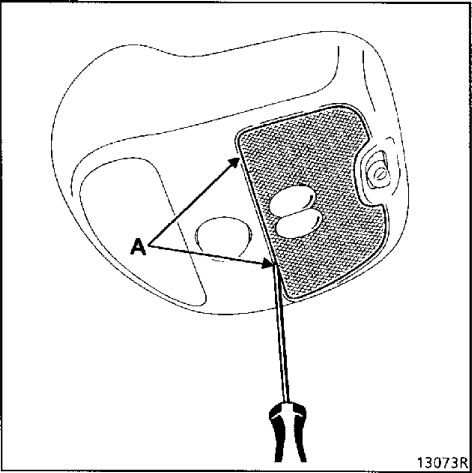

Снимите светорассеиватель, воспользовавшись в качестве рычага
маленькой отверткой (точки А).
ПРИМЕЧАНИЕ. Светорассеиватели ламп направленного освещения (в
зависимости от модификации) снимаются таким же способом.

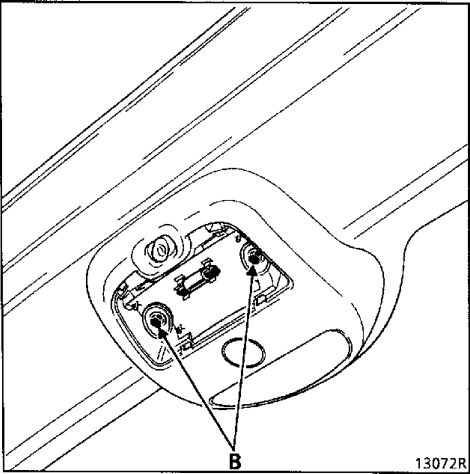

Отверните два крепежных болта консоли плафона (В).
Сместите блок вперед и отсоедините разъем.
СНЯТИЕ - УСТАНОВКА ОСНОВАНИЯ (D)

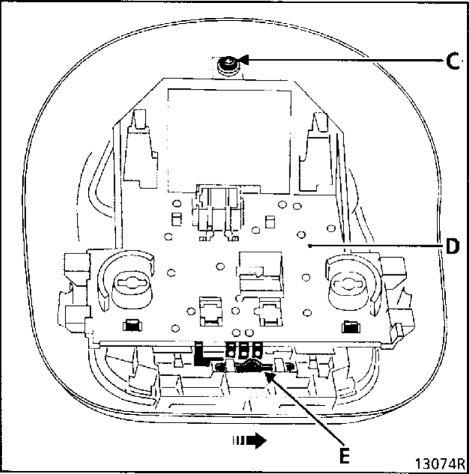

Сняв лампочку, отверните болт (С) и освободите основание (D).
ОСОБЕННОСТЬ УСТАНОВКИ
При установке основания (D) проверьте, чтобы выключатель (Е)
находился справа (см. рисунок выше), чтобы не повредить контакты
при защелкивании.
Предохранители
КОРОБКА ПРЕДОХРАНИТЕЛЕЙ (в салоне)
Коробка находится в салоне, со стороны водителя.
Расположение предохранителей (в зависимости от комплектации)
|
Символ |
Ток, А Назначение |
 |
10 Щиток приборов / Зеркала заднего вида с
электрическим управлением / Радио / Радиотелефон |
 |
15 Плафон / Система противоугонной блокировки
запуска двигателя |
 |
30 Выключатель потребителей |
 |
30 Тягово-сцепное устройство |
 |
30 Обогреватель заднего стекла |
 |
2Q Центральный замок / Система противоугонной
блокировки запуска двигателя |
 |
15 Передние противотуманные фары |
 |
15 Задний стеклоочиститель с омывателем / Фонари
заднего хода / Обогреватель заднего стекла / Система
противоугонной блокировки запуска двигателя / Зуммер
сигнализатора о |
 |
включенных осветительных приборах 15 Передние
стеклоочистители |
 |
^ Стоп-сигналы / Щиток приборов / Подушки
безопасности / Пред натяжители ремней |
 |
10 Антиблокировочная система тормозов (АБС) |
 |
25 Левый стеклоподъемник |
 |
25 Правый стеклоподъемник |
 |
20 Обогреватели сидений |
 |
15 Система кондиционирования воздуха |
 |
15 Радио / Прикуриватель / Радиотелефон |
 |
25 Отопление |
Расположение предохранителей (в зависимости от комплектации)
(продолжение)
|
Символ |
Ток, А |
Назначение |
 |
10 |
Дальний свет левой фары / Щиток приборов |
 |
10 |
Дальний свет правой фары |
 |
10 |
Ближний свет левой фары |
 |
10 |
Ближний свет правой фары |
 |
7,5 |
Левый габаритный огонь / Щиток приборов / Освещение
элементов управления / Радио / Отопление |
 |
7,5 |
Правый габаритный огонь / Освещение элементов
управления |
 |
7,5 |
Задний противотуманный огонь |
 |
15 |
Звуковой сигнал |
 |
10 |
Аварийная световая сигнализация |
 |
10 |
Обогреватели зеркал заднего вида |
ПРИМЕЧАНИЕ. Чтобы точно определить размещение предохранителей,
см. схему, имеющуюся на автомобиле, или Техническую ноту
“Электрические схемы”.

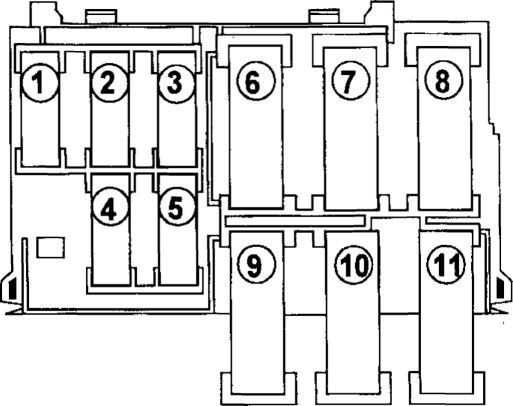

КОРОБКА ПРЕДОХРАНИТЕЛЕЙ (в моторном отсеке)
|
Ток, А |
D7F |
F8Q |
E7J |
|
1 |
30 А |
Впрыск (238-279) |
- |
Впрыск (236) |
|
2 |
30 А |
Электровентилятор
(234) |
- |
Электровентилятор
(234) |
|
3 |
- 15 А 5 А |
- |
Впрыск (238) |
Впрыск (120) |
|
4 |
15 А |
- |
Функции двигателя (238-250-450-927) |
- |
|
5 |
15 А |
Электровентилятор / Зажигание (234-778) |
- |
Впрыск / Зажигание (236-250-663-664) |
|
6 |
70 А |
|
Блок
предварительного
подогрева |
|
|
7 |
50 А |
- |
Функции двигателя (234-450-700) |
- |
|
8 |
60 А |
Приборный щиток (209-713) |
Приборный щиток (209-713) |
Приборный щиток (209-713) |
|
9 |
60 А |
Приборный щиток (104-209) |
Приборный щиток (104-209) |
Приборный щиток (104-209) |
|
10 |
60 А |
Электрические стеклоподъемники / Электровентилятор
системы кондиционирования |
Электрические
стеклоподъемники |
Электрические стеклоподъемники / Электровентилятор
системы кондиционирования |
|
11 |
60 А |
Антиблокировочная система тормозов |
Антиблокировочная система тормозов |
Антиблокировочная система тормозов |
