Рено Кангу. Блок-фары и указатели поворотов

ПРИМЕЧАНИЕ. Блок-фара и указатель

поворота выполнены как один узел.

СНЯТИЕ - УСТАНОВКА

Отсоедините:

- аккумуляторную батарею,

- разъемы ламп блок-фары, указателя поворотов и блока дистанционного корректора света фар.

Отверните верхний болт (А).

Отверните:

- два болта (D) бампера и три крепежных болта брызговика, чтобы частично снять бампер,

- крепежный болт (С) и болт (В), чтобы снять блок-фару.

Установка фары производится в обратном порядке.

РЕГУЛИРОВКА

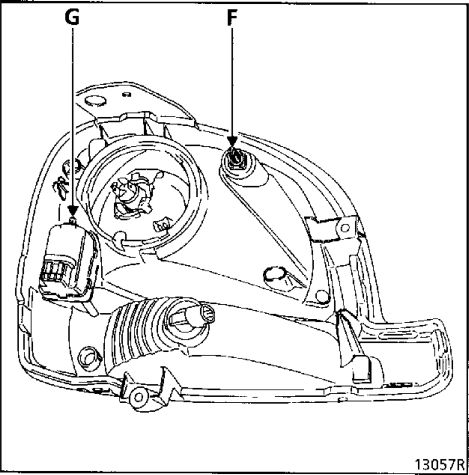

Разгрузите автомобиль и отрегулируйте фары по высоте винтом (G) и по направлению винтом (F).

Регулировка фар

СНЯТИЕ И УСТАНОВКА БЛОКА УПРАВЛЕНИЯ

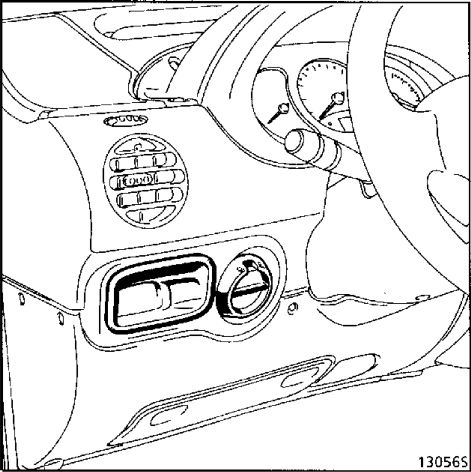

Снимите отделение для мелочи или панель выключателя в зависимости от модификации автомобиля и просуньте руку внутрь приборной панели, чтобы отсоединить блок управления и вывести его наружу.

ПОДСОЕДИНЕНИЕ

См. Техническую ноту “Электрические схемы”.

СНЯТИЕ И УСТАНОВКА ИСПОЛНИТЕЛЬНОГО МЕХАНИЗМА

Отсоедините разъем исполнительного механизма дистанционного корректора света фар.

Поверните исполнительный механизм на одну восьмую оборота в сторону центра автомобиля, чтобы отделить его от блок-фары.

После этого отсоедините шарнир исполнительного механизма от параболического отражателя фары, чтобы можно было снять исполнительный механизм.

ОСОБЕННОСТИ УСТАНОВКИ

Снимите защитную крышку разъемов ламп, установленную позади блок-фары.

Оттяните отражатель назад, взявшись за ламповые цоколи и защелкните шаровой шарнир в гнезде.

Установите исполнительный механизм на блок-фару, повернув его на одну восьмую оборота.

Подсоедините разъем и установите защитную крышку ламп в задней части блок-фары.

Установите переключатель дистанционного корректора света фар в положение “0” и отрегулируйте фару:

- винтом (G) по высоте,
