Электровентилятор отопителя

СНЯТИЕ

Отсоедините аккумуляторную батарею. Снимите:

- рычаги стеклоочистителей, пользуясь инструментом Е1ё. 1294-01,

- верхний уплотнитель ниши воздухозабора, а также решетку забора наружного воздуха.

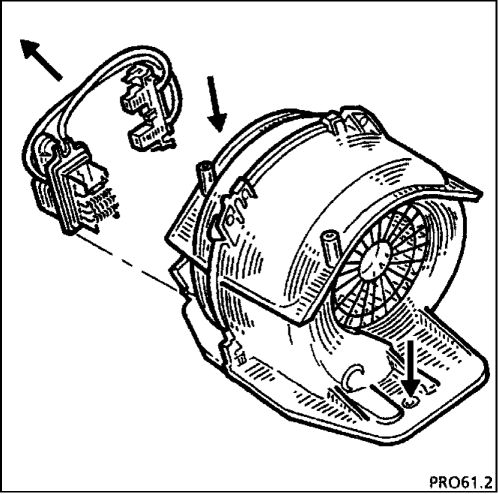

Отсоедините разъем электропитания.

Выверните болты крепления электровентилятора.

Выньте электровентилятор через правую сторону ниши воздухозабора.

УСТАНОВКА

Установка осуществляется в порядке, обратном снятию.

Проверьте состояние уплотнителя.

СНЯТИЕ

Снятие радиатора отопителя осуществляется после демонтажа устройства нагнетания воздуха, приборной панели и воздухораспределительного блока.

В моторном отсеке

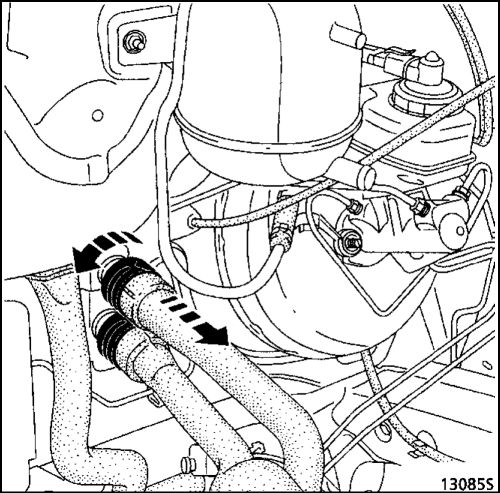

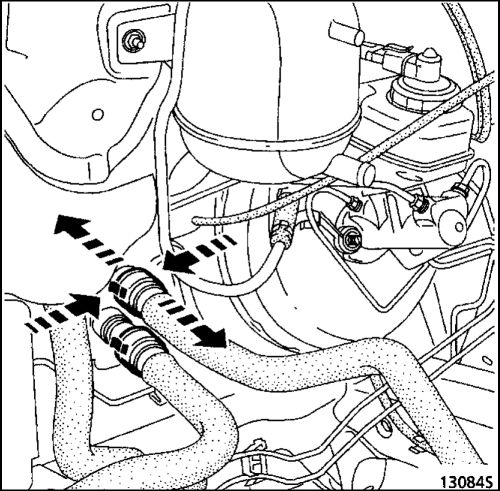

Пережмите щипцами шланги отопителя, отсоедините быстроразъемные хомуты шлангов отопителя.

Второй вариант быстроразъемных хомутов.

Установите дефлектор и удалите остаток жидкости, нагнетая струю сжатого воздуха.

Выверните болт скобы крепления шлангов отопителя на щите передка.

Внутри салона

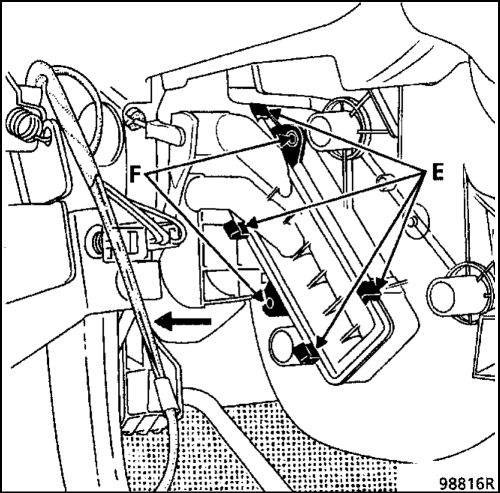

Отожмите четыре пружинные защелки (Е) и выньте радиатор.

УСТАНОВКА

Установка осуществляется в порядке, обратном снятию.

В случае разрушения пружинных защелок используйте для крепления радиатора к корпусу воздухораспределительного блока два болта (F).

Воздухораспределительный блок

СНЯТИЕ

Отсоедините аккумуляторную батарею.

Снимите:

- болт крепления рулевого колеса,

- рулевое колесо, предварительно установив колеса в положение для движения по прямой.

ВНИМАНИЕ: При обращении с подушкой безопасности соблюдайте указания, данные в главе 88.

Снимите:

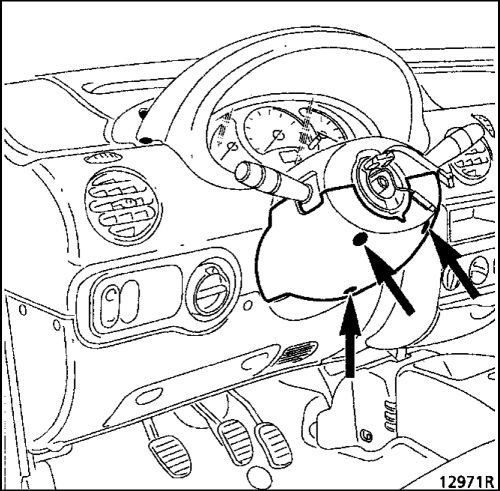

- болты крепления облицовочных кожухов рулевой колонки,

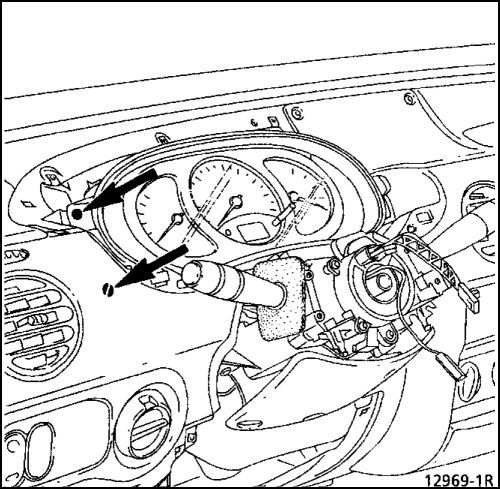

- козырек и щиток приборов,

- блок подрулевых переключателей.

С помощью клейкой ленты зафиксируйте поворотное кольцо подушки безопасности.

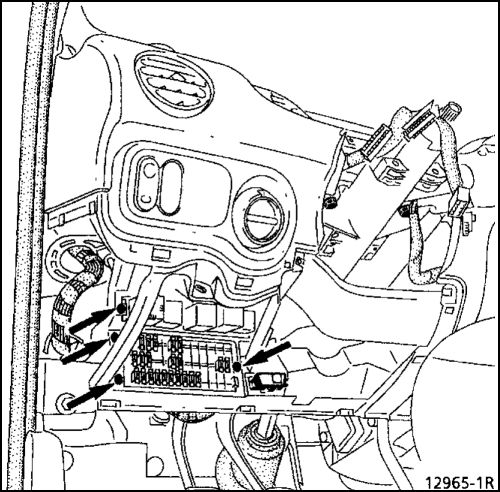

Снимите:

- пепельницу,

- два болта крепления панели управления отопителем,

- винты крепления платы предохранителей (пять винтов),

- гайки крепления приборной панели.

Освободите от держателей электропроводку приборной панели.

Снимите приборную панель.

В моторном отсеке

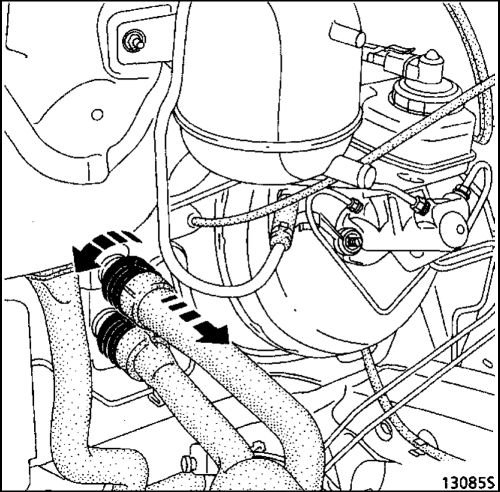

Пережмите щипцами шланги отопителя, отсоедините быстроразъемные хомуты шлангов отопителя.

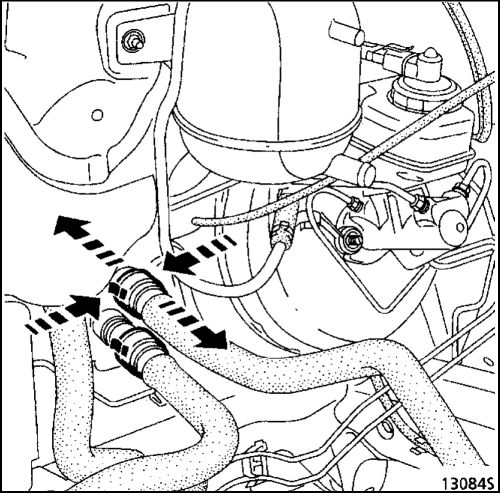

Второй вариант быстроразъемных хомутов.

Установите дефлектор и удалите остаток

жидкости, нагнетая струю сжатого воздуха.

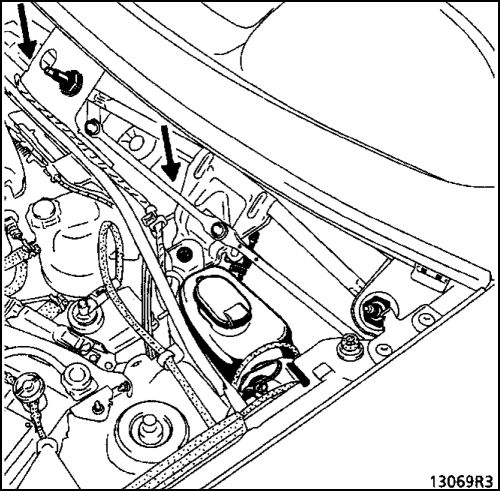

Снимите:

- болт скобы крепления шлангов отопителя,

- рычаги стеклоочистителей, пользуясь инструментом Е1ё. 1294-01,

- верхний уплотнитель ниши воздухозабора, а также решетку воздухозабора наружного воздуха.

- устройство нагнетания воздуха,

- болт крепления воздухораспределительного блока.

В салоне

Снимите:

- воздухораспределительный блок,

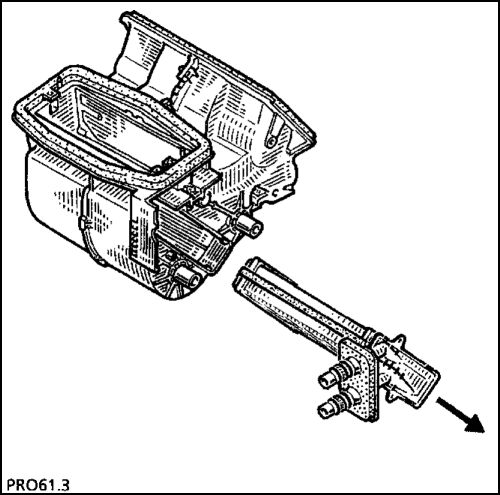

- радиатор отопителя.

УСТАНОВКА

Убедитесь, что:

- электропроводка правильно размещена за приборной панелью,

- воздуховоды надежно подсоединены во избежание возникновения шумов.

Замените болт крепления рулевого колеса (смажьте резьбу болта клеем-герметиком, момент затяжки: 4,5 даН-м).

ВАЖНОЕ ЗАМЕЧАНИЕ: Прежде, чем подключать подушку безопасности, необходимо выполнить процедуру контроля функционирования этой системы:

• Убедитесь, что при включенном зажигании высвечивается сигнальная лампа подушки безопасности на щитке приборов.

• Подключите имитатор воспламенителя к разъему подушки безопасности и убедитесь, что сигнальная лампа погасла.

• Выключите зажигание, подсоедините подушку безопасности вместо имитатора воспламенителя и зафиксируйте подушку на рулевом колесе.

• Включите зажигание, убедитесь, что сигнальная лампа высвечивается в течение трех секунд после включения зажигания, затем гаснет и остается погашенной.
