Рено Кангу. Система кондиционирования воздуха





ОТОПЛЕНИЕ И ВЕНТИЛЯЦИЯ САЛОНА





Панель управления



Панель управления

СНЯТИЕ

Отсоедините аккумуляторную батарею.

Снимите:

- пепельницу,

- крепежные винты.

1.  Панель управления Рено Кангу 1997-2007

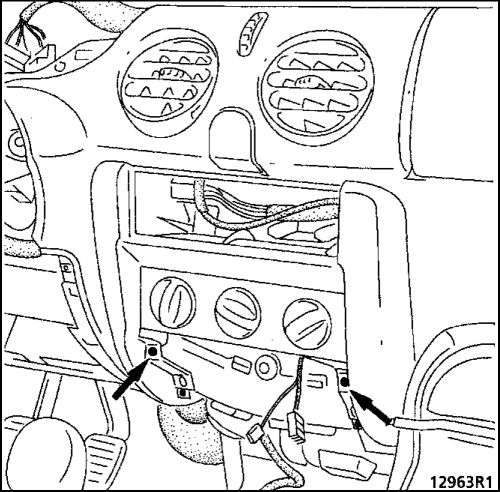

- два болта крепления панели управления на приборной панели.

1.  Панель управления Рено Кангу 1997-2007

Отсоедините:

- разъем панели управления,

- тросы привода рычагов поворачивающих механизмов.

1.  Панель управления Рено Кангу 1997-2007

УСТАНОВКА

Установка осуществляется в порядке, обратном снятию.

Проверьте регулировку механизмов управления распределением воздуха и смешиванием воздушных потоков (см. раздел «Тросы привода»).







Рено Кангу. Тросы привода



Тросы привода

СНЯТИЕ

Снятие тросов привода может быть выполнено без снятия приборной панели.

Снимите:

- пепельницу,

- блок управления отопителем.

В салоне внизу справа

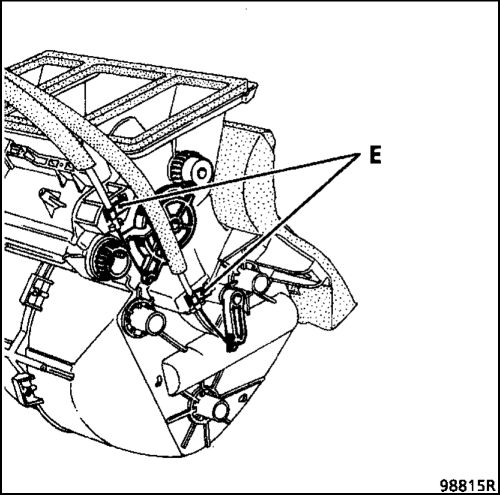

Снимите скобу крепления (Е) (в зависимости от троса, подлежащего замене):

- троса управления заслонкой смешения воздушных потоков,

- троса управления заслонкой распределения воздушных потоков.

2.  Тросы привода Рено Кангу 1997-2007

УСТАНОВКА

Подайте трос к заслонке через проем под панель управления.

Отожмите рычаг привода заслонки, чтобы трос не вышел из направляющего кожуха.

Установите скобы крепления (Е) и (М).

2.  Тросы привода Рено Кангу 1997-2007

Установите панель управления в сборе, не ввертывая болтов крепления.

Внизу справа

Установите трос по метке.

Установите ручку регулятора распределения

воздуха в положение Ш*Л, ручку регулятора

температуры в положение «максимальное охлаждение» (синяя точка) и убедитесь, что заслонки повернуты до упора.

ЗАМЕНА

См. сервисную книжку автомобиля.

СНЯТИЕ

Откройте капот.

Снимите:

- решетку воздухозаборника, отжав пружинные защелки лючка,

- водоотражательный желоб,

- гайку (А) крепления фильтра системы вентиляции салона к кронштейну.

2.  Тросы привода Рено Кангу 1997-2007

УСТАНОВКА

Установка осуществляется в порядке, обратном снятию. Убедитесь, что водоотражательный желоб установлен правильно.
