Renault Symbol.
Панель управления вентиляцией
– отсоедините провод от отрицательной клеммы аккумуляторной
батареи; |
– снимите центральную консоль; |
|

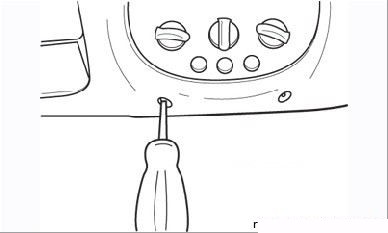

Рисунок 8.81.
Винты крепления панели управления отоплением и
вентиляцией |
|
|
– выверните два винта крепления панели (Рисунок
8.81) и снимите ее; |
|

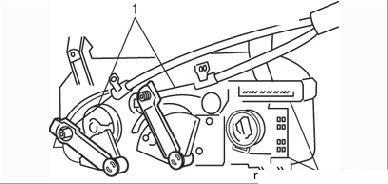

Рисунок 8.82.
Обратная сторона панели управления отоплением и
вентиляцией: 1– тросы управления; 2 – контактные
разъемы |
|
|
– отсоедините от панели тросы 1 (Рисунок
8.82), контактные разъемы 2 и тросы привода от рычагов
поворачивающих механизмов на блоке распределителя воздуха. |
Установка
1. Установка проводится в обратном порядке. Установите панель по
направляющим штифтам.
2. Проверьте регулировку тросов привода заслонок распределения и
смещения воздушных потоков. |
